4层框架结构教学楼,土木工程建筑结构毕业设计,长38.4米,宽17.4米,面积2726平方米

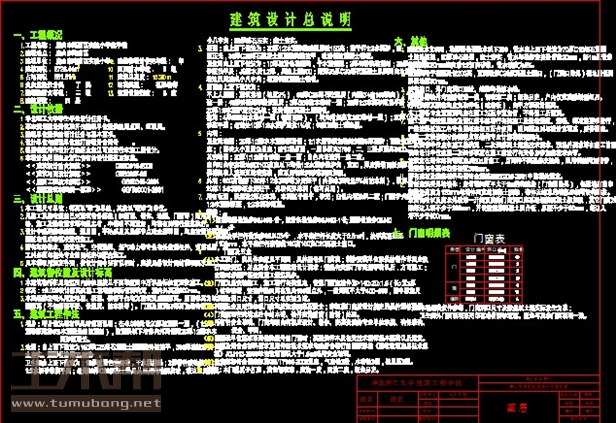

土木工程建筑设计说明书

建筑长38.4m,宽17.4m.一榀框架首层层高4.6m,二至四层3.6m,柱距7.8m,3跨,跨度7.5m,2.4m,7.5m;

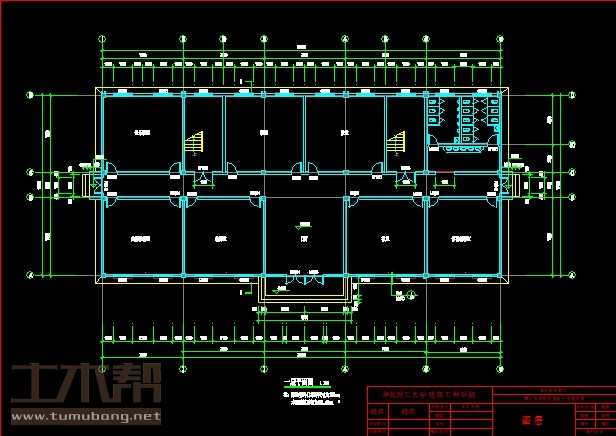

一层:多媒体教室7.8m*7.5m*1间,电脑室7.8m*7.5m*1间,门厅7.8m*7.5m*1间,教室7.8m*7.5m*3间,体育教研室7.2m*7.5m*1间,音乐教室7.8m*7.5m*1间,楼梯间3.9m*7.5m*2间,卫生间7.2m*7.5m*1间;
二层:教室7.8m*7.5m*7间,数理化教研室7.2m*7.5m*1间,楼梯间3.9m*7.5m*2间,卫生间7.2m*7.5m*1间;
三层:教室7.8m*7.5m*7间,语文外语教研室7.2m*7.5m*1间,楼梯间3.9m*7.5m*2间,卫生间7.2m*7.5m*1间;
四层:会议室15.6m*7.5m*1间,多媒体教室7.8m*7.5m*1间,教导处3.9m*7.5m*1间,教具仓库3.9m*7.5m*1间,教具仓库7.2m*7.5m*1间,小会议室7.8m*7.5m*1间,教室7.8m*7.5m*2间,楼梯间3.9m*7.5m*2间,卫生间7.2m*7.5m*1间;

土木工程结构设计计算书

40158结构设计计算书-目录
摘 要 I
Abstract II
第1章 设计资料 1
1.1 工程概况 1
1.2 建筑设计说明书 1
1.3 结构说明书 3
1.3.1 设计楼面活荷载 3
1.3.2 楼板 4
1.3.3 梁、柱 4
1.3.4 墙体 4
1.3.5 构造柱 4
第2章 结构的选型和布置 4
2.1 结构选型 4
2.2 结构布置 4
2.3 初估梁柱截面尺寸 5
2.3.1 按大跨度进行计算 5
2.3.2 柱的截面尺寸 5
第3章 框架计算简图及梁柱线刚度 6
3.1 框架计算简图 6
3.2梁柱的线刚度计算 6
3.3柱抗侧移刚度计算 7
第4章 荷载计算 8
4.1 恒载标准值的计算 8
4.1.1 屋面 8
4.1.2 各层楼面 8
4.1.3 梁自重 8
4.1.4 柱自重 9
4.1.5 外纵墙自重 9
4.1.6 内纵墙自重 9
4.1.7 内隔墙自重 9
4.1.8 女儿墙 10
4.2 活荷载标准值计算 10
4.2.1 屋面和楼面荷载标准值 10
4.2.2 雪荷载 10
4.3弯矩计算 10
4.3.1屋面框架梁线荷载标准值 11
4.3.2四层楼面横梁线荷载标准值（一、二层同三、四层） 11
4.4 风荷载计算 11
第5章 内力计算 12
5.1 恒（活）载作用下的内力 12
5.2 恒（活）载作用下弯矩计算 15
第6章 内力组合 16
6.1弯矩调幅 16
6.2柱荷载组合 17
6.3梁荷载组合 18
第7章 构件配筋计算 20
7.1框架梁截面设计 20
7.1.1正截面受弯承载力计算 20
7.1.2 斜截面受剪承载力计算 22
7.1.3 裂缝宽度控制验算 22
7.1.4 受弯构件的挠度验算 23
7.2 板的截面设计 25
7.3 楼梯设计 26
7.3.1设计资料 26
7.3.2 梯段板计算 27
7.3.3 休息平台板计算 28
7.3.4休息平台梁计算 29
7.4基础设计 30
7.4.1设计说明 30
7.4.2荷载计算 30
7.4.3地基承载力设计值的确定 31
7.4.4边柱独立基础设计 31
第8章 施工组织设计部分 33
8.1工程概况 33
8.1.1工程特点 33
8.1.2 建筑环境 33
8.1.3 施工条件 33
8.2施工部署 33
8.2.1 施工方案 33
8.2.2 施工顺序 34
8.3施工进度计划 34
8.3.1工程量计算 34
8.3.2施工进度计划 38
8.4施工总平面图 39
8.5施工准备工作 39
8.5.1现场准备 39
8.5.2技术准备 39
8.5.3施工用水、生活用水 39
8.5.4施工用电 39
8.6主要施工方法 39
8.6.1土方工程 39
8.6.2基础工程 40
8.6.3钢筋工程 41
8.6.4混凝土工程 42
8.6.5模板工程 43
8.6.6砌筑工程 44
8.6.7屋面工程 44
8.6.8装饰工程 45
8.6.9脚手架工程 45
8.7质量安全措施 45
8.7.1质量措施 45
8.7.2安全措施 46
结 论 47
参考文献 48

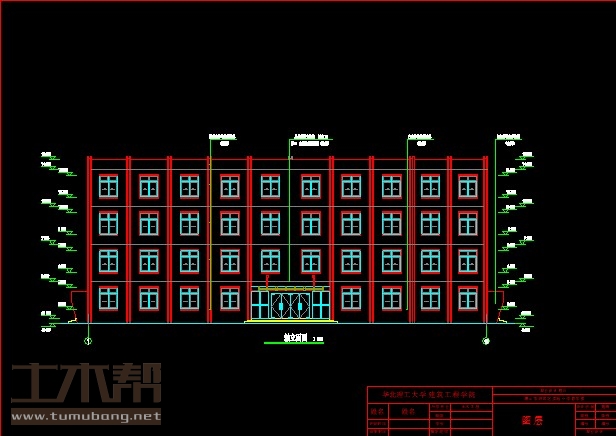

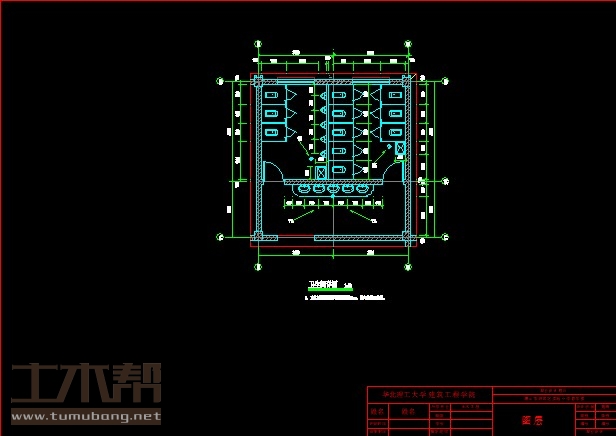

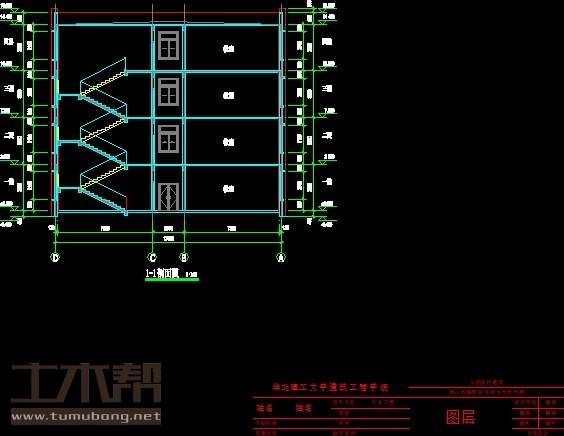

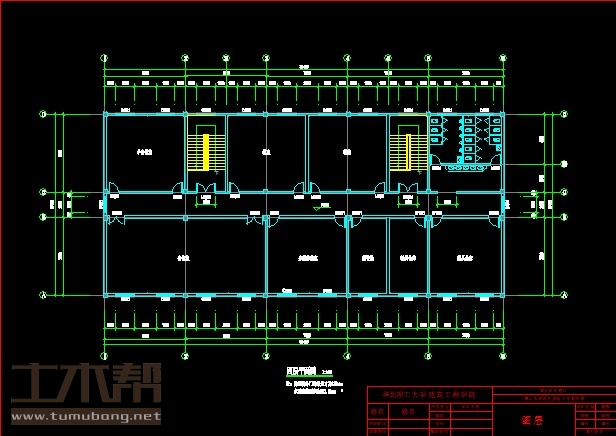

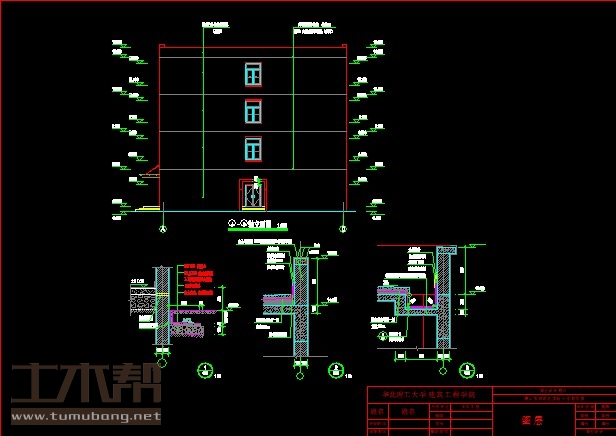

土木工程建筑设计施工图

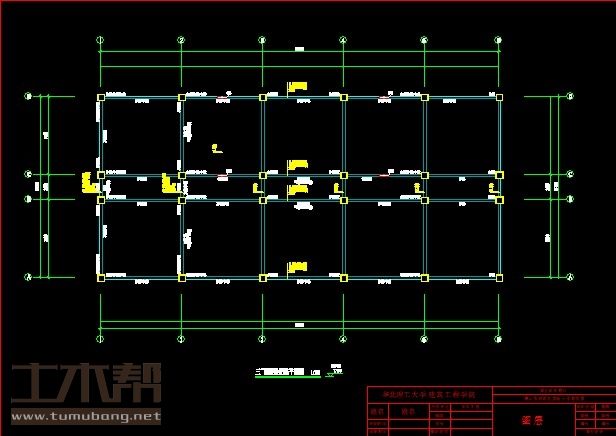

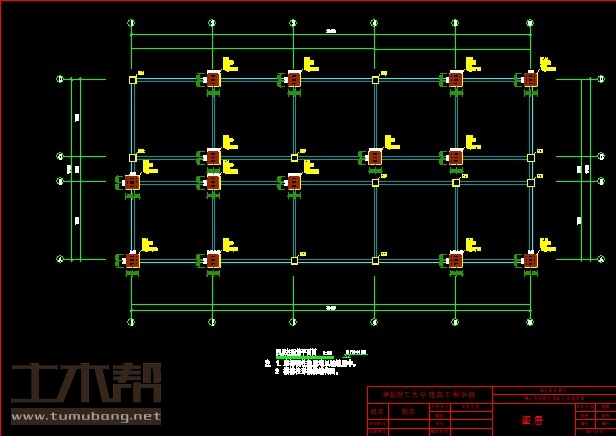

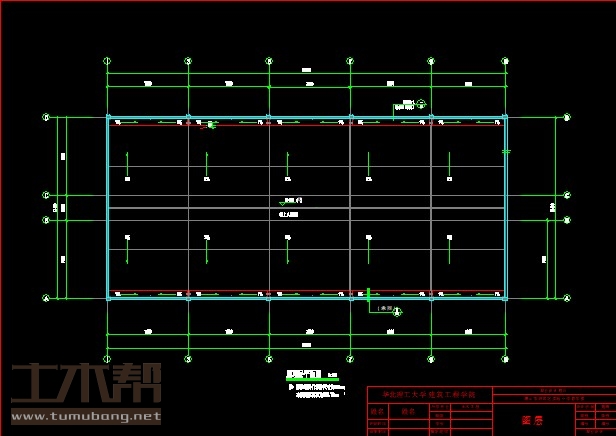

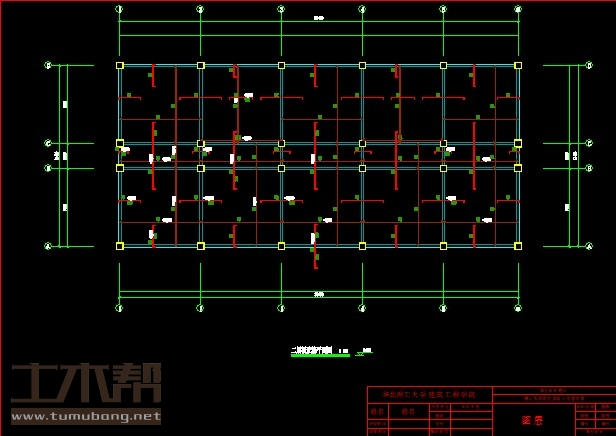

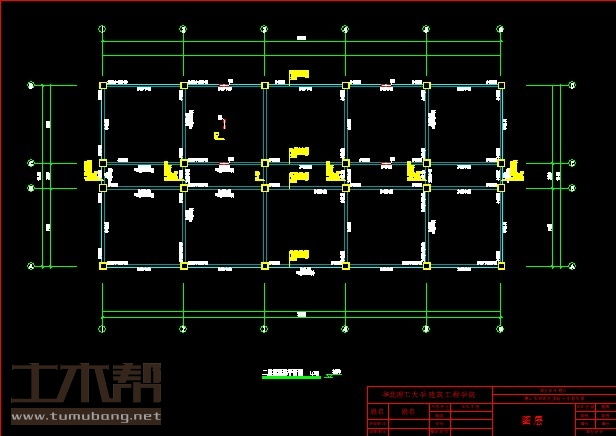

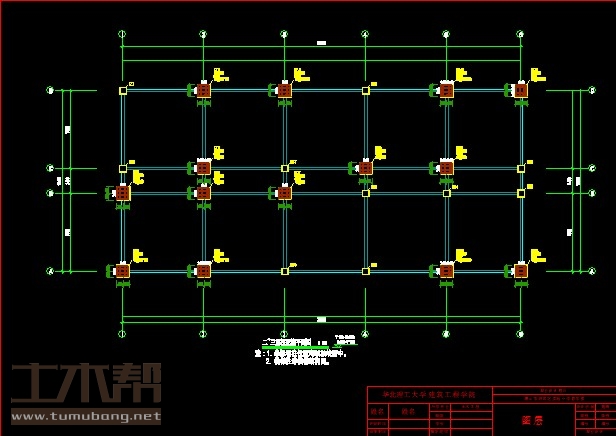

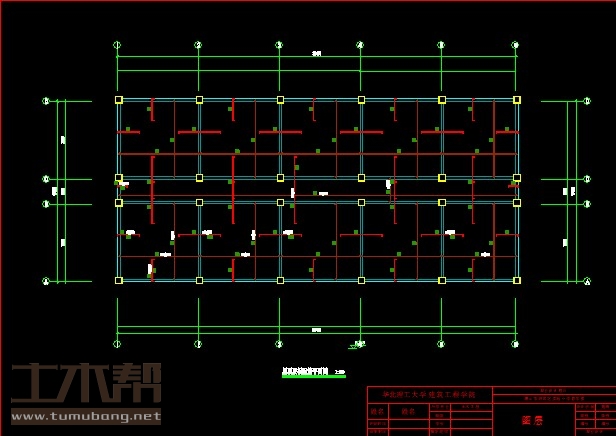

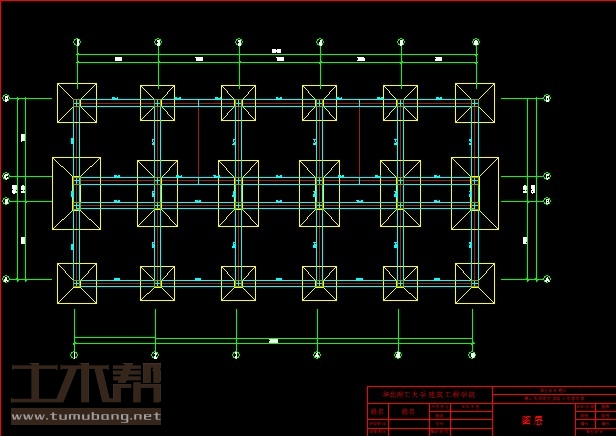

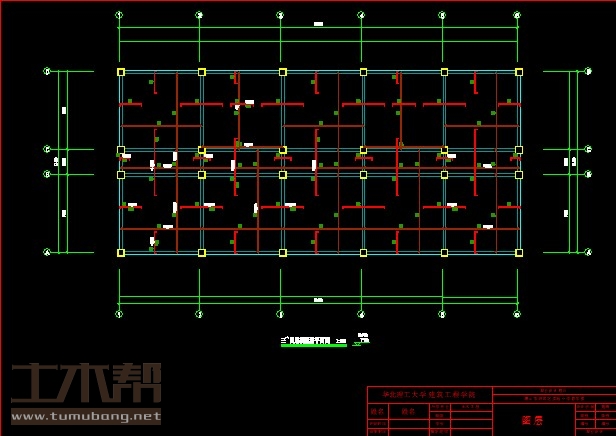

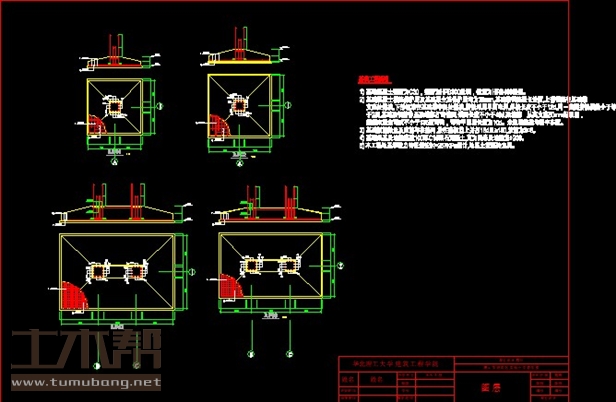

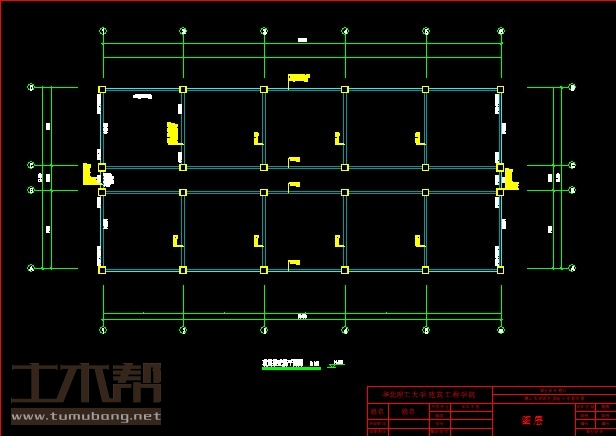

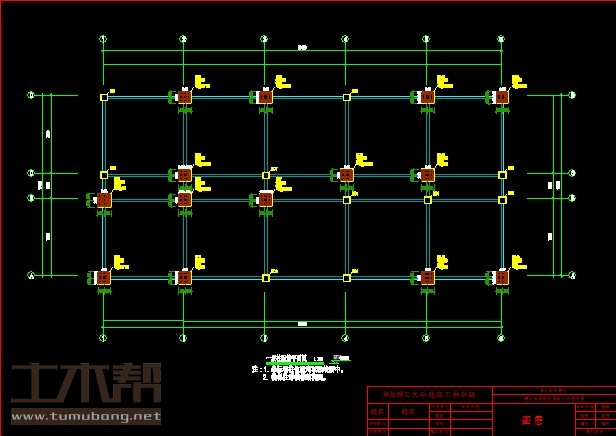

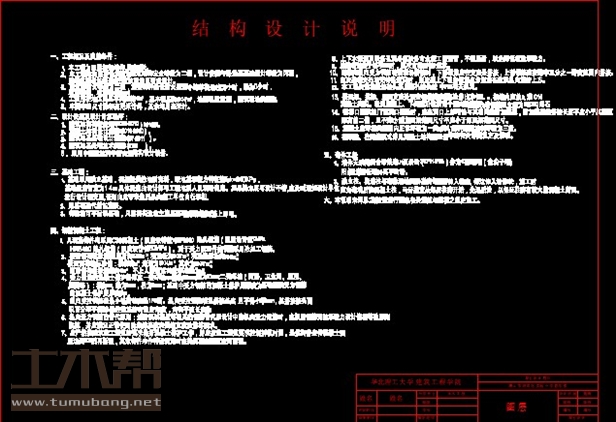

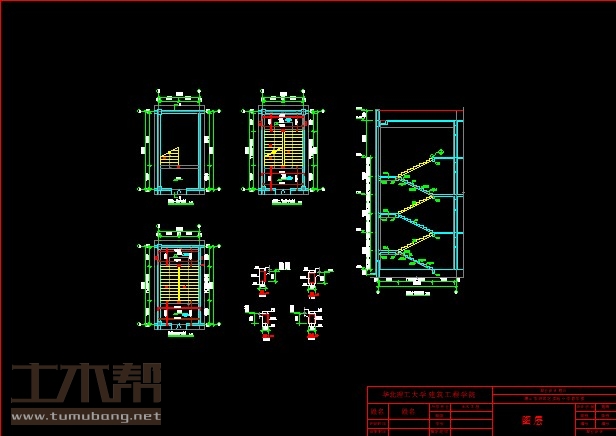

土木工程结构设计施工图

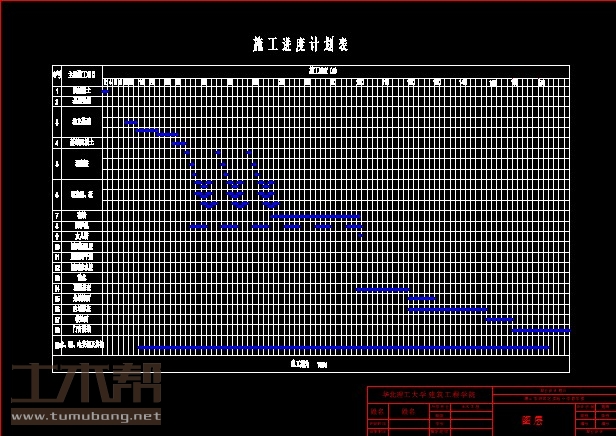

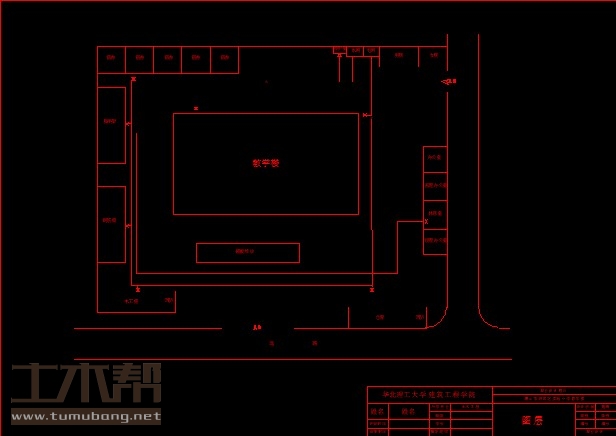

土木工程施工组织设计图
