4层框架结构办公楼,土木工程建筑结构毕业设计,长54.6米,宽18米,面积3989平方米

土木工程建筑设计说明书

建筑长54.6m,宽18m.一榀框架首层层高4.55m,二至四层层高3.6m,柱距3.9m,3跨,跨度7.5m,2.7m,7.5m;
一层:办公室7.8m*7.8m*2间,办公室3.9m*6m*3间,资料室7.8m*7.8m*1间,门厅7.8m*6m*1间,办公室3.9m*7.8m*1间,中会议室7.8m*7.8m*1间,女厕3.9m*7.8m*2间,男厕3.9m*7.8m*2间,员工茶歇室3.9m*7.8m*1间,值班室3.9m*5.1m*1间,楼梯间3.9m*7.8m*2间,接待室7.8m*7.8m*1间,陈列室7.8m*7.8m*1间,小会议室7.8m*5.1m*1间;
二至三层:办公室7.8m*7.8m*3间,办公室7.8m*4.2m*3间,阳台7.8m*1.8m*5间,中会议室7.8m*1.8m*1间,女厕3.9m*7.8m*2间,男厕3.9m*7.8m*2间,员工茶歇室6m*7.8m*1间,楼梯间3.9m*7.8m*2间,大会议室15.6m*7.8m*1间,小会议室6m*7.8m*1间;
四层:办公室7.8m*7.8m*5间,办公室3.9m*6m*3间,办公室7.8m*4.2m*1间,阳台7.8m*1.8m*1间,办公室3.9m*7.8m*1间,中会议室7.8m*1.8m*1间,女厕3.9m*7.8m*2间,男厕3.9m*7.8m*2间,员工茶歇室3.9m*7.8m*1间,值班室3.9m*5.1m*1间,楼梯间3.9m*7.8m*2间,小会议室7.8m*5.1m*1间;

土木工程结构设计计算书

40138结构设计计算书-目录
摘 要 I
ABSTRACT Ⅲ
目 录 V
图目录 VII
表目录 IX
1 绪 论 1
1.1 框架办公楼的发展 1
1.2 框架结构设计原则 1
2 设计概况 3
2.1工程概况 3
2.2工程条件 3
2.2.1场地气候条件 3
2.2.2工程地质条件 3
3 结构设计 5
3.1 设计依据 5
3.2 结构总体信息 5
3.2.1 结构形式 5
3.2.2 房屋高宽比 5
3.2.3 结构布置 5
3.2.4 结构抗震等级 5
3.2.5 结构材料选用 5
3.3 初选构件截面尺寸 6
3.3.1 板 6
3.3.2 梁 6
3.3.3 柱 7
3.4 荷载计算 9
3.4.1楼面恒载计算 9
3.4.2 活荷载标准值 11
3.4.3 梁自重计算 11
3.4.4 柱自重计算 12
3.4.5 墙体自重 12
3.4.6 活荷载计算 15
3.4.7 恒载分层汇总 18
3.4.8 重力荷载代表值 19
3.5 水平地震作用 20
3.5.1 框架侧移刚度计算 20
3.5.2 水平地震作用下层间位移验算 28
3.5.3 框架柱反弯点高度计算 31
3.5.4 框架内力计算 32
3.6 风荷载作用 37
3.6.1 风荷载标准值计算 37
3.6.2风荷载作用下弹性层间位移验算 39
3.6.3 框架内力计算 39
3.7 竖向荷载作用 45
3.7.1 竖向荷载统计 45
3.7.2 竖向恒载作用下框架内力计算 46
3.7.3 竖向活载作用下框架内力计算 59
3.8 框架内力组合 68
3.8.1荷载效应组合 68
3.8.2 梁内力组合 68
3.8.3 框架柱内力组合 75
3.9 梁、柱截面设计 81
3.9.1 梁正截面设计 81
3.9.2 梁斜截面承载力计算 87
3.9.3 框架柱正截面设计 92
3.9.4 框架柱斜截面承载力计算 103
3.10 典型板设计 107
3.8.1 单向板 107
3.11 楼梯设计 108
3.11.1楼梯板设计 109
3.11.2平台板设计 110
3.11.3平台梁设计 111
3.12 基础设计 113
3.12.1 基础地质资料 113
3.12.2 内力组合 114
3.12.3 基础尺寸确定 115
3.12.4 地基持力层承载力验算 116
3.12.5 地基软弱下卧层承载力验算 118
3.12.6 基础剖面尺寸 118
3.12.7 基础抗冲击承载力验算 119
3.12.8 基础底面配筋计算 123
4 结 论 127
参考文献 129
致 谢 131

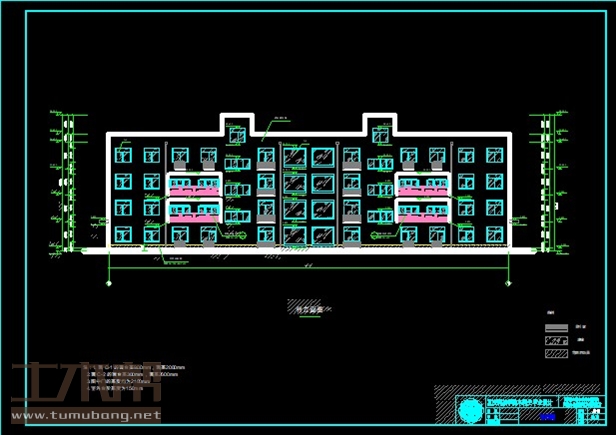

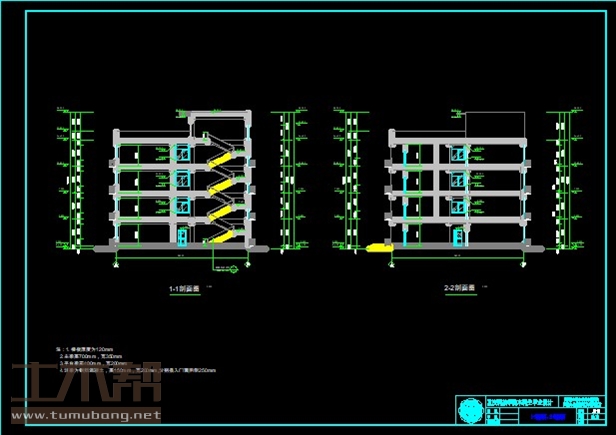

土木工程建筑设计施工图

土木工程结构设计施工图

土木工程施工组织设计图
