5层框架结构教学楼,土木工程建筑结构毕业设计,长50.4米,宽16.1米,面积5580平方米

土木工程建筑设计说明书

建筑长50.4m,宽16.1m.一榀框架首层层高4.2m,二至五层3.6m,柱距3.6m,3跨,跨度6.6m,2.9m,,6.6m;
一层:教室7.2m*6.6m*5间,楼梯间3.6m*6.6m*3间,楼梯间3.45m*6.6m*1间,学生服务窗口3.6m*6.6m*2间,大厅7.2m*6.6m*1间,男卫生间3.6m*6.6m*1间,女卫生间3.75m*6.6m*1间,图书室21.6m*6.6m*1间,教师休息室7.2m*6.6m*1间;
二层:教室7.2m*6.6m*5间,楼梯间3.6m*6.6m*3间,楼梯间3.45m*6.6m*1间,学院办公室3.6m*6.6m*2间,展览厅7.2m*6.6m*1间,男卫生间3.6m*6.6m*1间,女卫生间3.75m*6.6m*1间,会议室21.6m*6.6m*1间,教师休息室7.2m*6.6m*1间;
三层:教室7.2m*6.6m*5间,楼梯间3.6m*6.6m*3间,楼梯间3.45m*6.6m*1间,学院办公室3.6m*6.6m*2间,展览厅7.2m*6.6m*1间,男卫生间3.6m*6.6m*1间,女卫生间3.75m*6.6m*1间,阅览室21.6m*6.6m*1间,教师休息室7.2m*6.6m*1间;
四层:教室7.2m*6.6m*5间,楼梯间3.6m*6.6m*3间,楼梯间3.45m*6.6m*1间,学院办公室3.6m*6.6m*2间,展览厅7.2m*6.6m*1间,男卫生间3.6m*6.6m*1间,女卫生间3.75m*6.6m*1间,会议室21.6m*6.6m*1间,教师休息室7.2m*6.6m*1间;
五层:院长办公室7.2m*6.6m*1间,副院长办公室7.2m*6.6m*1间,楼梯间3.6m*6.6m*3间,楼梯间3.45m*6.6m*1间,档案室3.6m*6.6m*2间,休息区7.2m*6.6m*1间,男卫生间3.6m*6.6m*1间,女卫生间3.75m*6.6m*1间,会议室21.6m*6.6m*1间,办公室7.2m*6.6m*4间;

土木工程结构设计计算书

40151结构设计计算书-目录
1.1 建筑设计概况 3
1.2 结构设计方案 3
1.2.1 框架结构布置 3
1.2.2 主要构件截面尺寸的初选 4
1.3 自重荷载标准值计算 4
1.3.1顶层自重标准值 4
1.3.2 四层自重标准值 7
1.3.3 三层自重标准值 9
1.3.4 二层自重标准值 11
1.3.5 首层自重标准值 13
1.4 水平地震作用计算和弹性变形验算 16
1.4.1计算简图和重力荷载代表值计算 16
1.4.2 框架抗侧刚度计算 18
1.4.3 框架结构基本自震周期计算 19
1.4.4 多遇水平地震作用计算和位移验算 20
1.5 水平地震作用下框架内力计算 21
1.5.1 框架柱剪力和柱端弯矩标准值计算 21
1.5.2 框架梁端弯矩、剪力和柱轴力标准值计算 21
1.5.3 水平地震作用下框架内力图 21
1.6 竖向荷载作用下框架内力计算 22
1.6.1 自重荷载标准值作用下框架内力计算 22
1.6.2 可变荷载标准值作用下框架内力计算 33
1.7 框架内力组合 40
1.7.1 梁的内力不利组合 40
1.7.2 柱的内力不利组合 44
1.7.3 构件端部控制截面处弯矩和剪力计算 47
1.8 框架梁、柱和节点的抗震设计 52
1.8.1 框架梁设计 52
1.8.2 框架柱设计 60
1.8.3框架节点设计 65
——————————————————————————————————————————————————
40151结构设计电算书-目录
一. 设计依据 4
二. 计算软件信息 4
三. 结构模型概况 4
1. 系统总信息 4
2. 楼层信息 11
3. 各层等效尺寸 13
4. 层塔属性 13
四. 工况和组合 13
1. 工况设定 13
2. 工况信息 14
3. 构件内力基本组合系数 15
五. 质量信息 15
1. 结构质量分布 15
2. 各层刚心、偏心率信息 17
六. 荷载信息 17
1. 风荷载信息 17
七. 立面规则性 19
1. 楼层侧向剪切刚度 19
2. [楼层剪力/层间位移]刚度 20
3. 各楼层受剪承载力 21
4. 楼层薄弱层调整系数 22
八. 抗震分析及调整 23
1. 结构周期及振型方向 23
2. 各地震方向参与振型的有效质量系数 25
3. 地震作用下结构剪重比及其调整 25
4. 偶然偏心信息 27
九. 结构体系指标及二道防线调整 28
1. 竖向构件倾覆力矩及百分比(抗规方式) 28
2. 竖向构件地震剪力及百分比 29
十. 变形验算 31
1. 普通结构楼层位移指标统计 31
2. 大震下弹塑性层间位移角 35
十一. 舒适度验算 36
1. 结构顶点风振加速度 36
十二. 抗倾覆和稳定验算 37
1. 抗倾覆验算 37
2. 整体稳定刚重比验算 37
3. 二阶效应系数及内力放大 38
十三. 超筋超限信息 39
1. 超筋超限信息汇总 39
十四. 指标汇总 39
1. 指标汇总信息 39
十五. 结构分析及设计结果简图 40
1. 结构平面简图 40
2. 荷载简图 43
3. 配筋简图 45
4. 边缘构件简图 47
5. 柱、墙轴压比简图 49

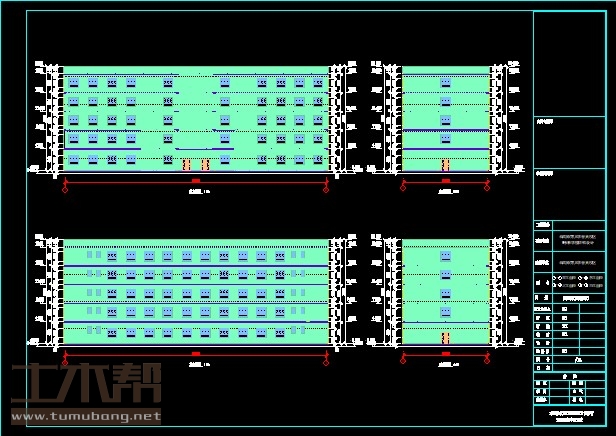

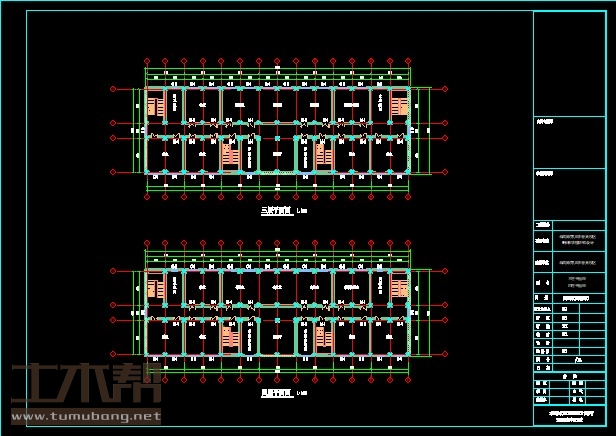

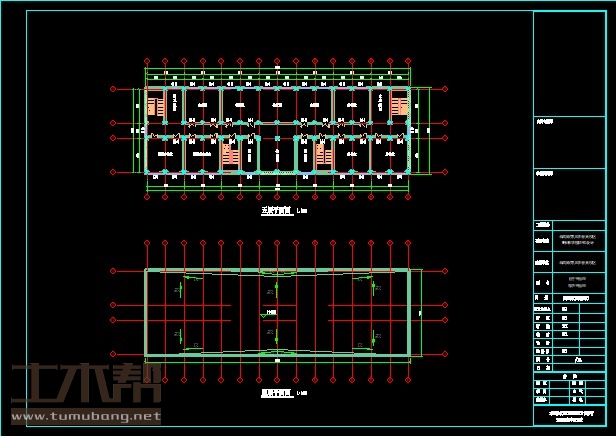

土木工程建筑设计施工图

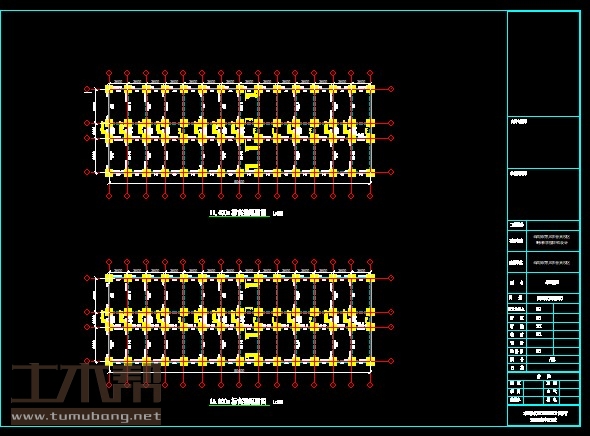

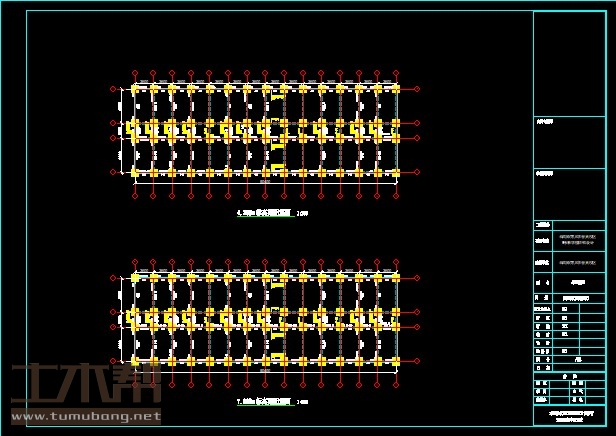

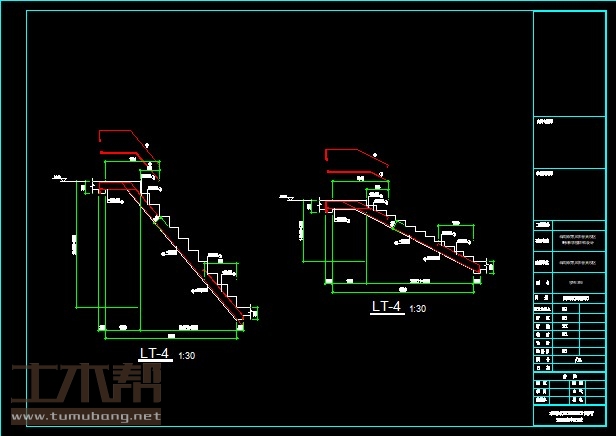

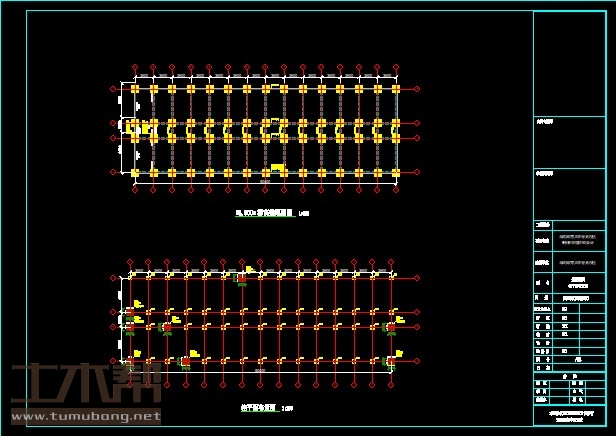

土木工程结构设计施工图

土木工程施工组织设计图
