5层框架结构教学楼,土木工程建筑结构毕业设计,长72.53米,宽16.2米,面积5875平方米

土木工程建筑设计说明书

建筑长72.53m,宽16.2m.一榀框架首层层高4.35m,二至五层3.6m,柱距4.6m,3跨,跨度6.7m,2.8m,6.7m;
一层:试验准备室4.6m*6.7m*2间,土工实验室23m*6.7m*1间,配电室4.6m*6.7m*1间,门厅7.3m*4.3m*1间,门卫室4.6m*6.7m*1间,辅导员办公室4.6m*6.7m*2间,工程材性实验室18.4m*6.7m*2间,卫生间4.6m*6.7m*4间,工程检测室18.4m*6.7m*1间,楼梯间7.3m*6.7m*1间;
二层:小教室9.2m*6.7m*8间,教研室7.3m*6.7m*1间,卫生间4.6m*6.7m*4间,楼梯间4.8m*6.7m*1间,楼梯间7.3m*6.7m*1间,教研室9.2m*6.7m*1间,辅导员办公室4.6m*6.7m*1间,大教室18.4m*6.7m*1间;
三层:小教室9.2m*6.7m*8间,教研室7.3m*6.7m*1间,卫生间4.6m*6.7m*4间,楼梯间4.8m*6.7m*1间,楼梯间7.3m*6.7m*1间,教研室9.2m*6.7m*1间,辅导员办公室4.6m*6.7m*1间,微机室18.4m*6.7m*1间;
四层:小教室9.2m*6.7m*8间,教研室7.3m*6.7m*1间,卫生间4.6m*6.7m*4间,楼梯间4.8m*6.7m*1间,楼梯间7.3m*6.7m*1间,教研室9.2m*6.7m*1间,辅导员办公室4.6m*6.7m*1间,多媒体教室18.4m*6.7m*1间;
五层:系副主任办公室9.2m*6.7m*2间,系主任办公室9.2m*6.7m*1间,系办公室9.2m*6.7m*1间,阅览室16.5m*6.7m*1间,公共自习室18.4m*6.7m*1间,卫生间4.6m*6.7m*4间,楼梯间4.8m*6.7m*1间,楼梯间7.3m*6.7m*1间,副书记办公室9.2m*6.7m*1间,书记办公室9.2m*6.7m*1间,其他辅助用房4.6m*6.7m*1间,多功能报告厅18.4m*6.7m*1间;

土木工程结构设计计算书

40136结构设计计算书-目录
博知教学楼设计任务书 I
摘 要 IX
Abstract X
1设计数据 1
1.1项目名称：博知大学教学楼 1
1.2工程概况 1
1.3工程地质资料 1
2建筑设计 2
2.1建筑平面设计 2
2.1.1柱网 2
2.1.2建筑形式 2
2.1.3房间面积 2
2.1.4辅助用房设计 2
2.1.5交通连接部分平面设计 2
2.2建筑平面设计组合 2
2.3建筑剖面设计 2
2.4立面设计 3
2.5建筑消防设计 3
2.5.1防火分区 3
2.5.2疏散楼梯和楼梯 3
3结构的设计 3
3.1结构的选择 3
3.1.1结构系统的建模 3
3.1.2其他结构的建模 3
3.2荷载的汇集 5
3.2.1恒荷载 5
3.2.2活荷载 6
3.3计算简图及层数的划分简图 6
3.4各层重力荷载代表值的计算 7
3.5水平荷载作用下的框架内力分析 10
3.5.1层间侧移刚度的计算 10
3.5.2水平地震作用下层间地震剪力和弹性位移的计算 11
3.5.3水平地震作用下框架柱的剪力和弯矩 14
3.5.4水平地震作用下的梁端弯矩按下式计算 15
3.5.5水平地震作用下的梁端剪力和柱轴力标准值 15
3.5.6水平地震的作用下框架内力图 16
3.6 竖向荷载的作用下内力分析 17
3.6.1竖向的荷载计算 17
3.6.2 内力组合的最不利确定 29
4基本的内力组合 34
4.1梁的内力组合 35
4.2柱内力的组合 40
5 框架结构的配筋计算 42
5.1框架梁的配筋计算 42
5.1.1截面的尺寸： 42
5.1.2材料的强度： 42
5.1.3配筋率： 42
5.1.4计算公式： 43
5.2 框架柱的配筋计算 45
5.2.1截面的尺寸 45
5.2.2材料的强度 46
5.2.3框架柱端的弯矩和剪力的调整 46
5.2.4.框架柱的配筋计算 47
5.2.5框架柱抗剪的计算 49
5.3 现浇板配筋的计算 51
5.3.1荷载的计算 51
5.3.2配筋的计算 51
6 楼梯的配筋计算 55
6.1 A楼梯： 56
6.1.1板厚： 56
6.1.2荷载： 57
6.1.3截面设计： 57
6.1.4平台板的计算 57
6.1.5平台梁的计算 58
6.1.6靠近墙的平台梁 59
6.2 B楼梯 60
6.2.1板厚 60
6.2.2荷载 61
6.2.3截面的设计 61
6.2.4平台板的计算 62
6.2.5平台梁的计算 62
6.2.6靠近墙的平台梁 63
7 柱下独立基础的设计 64
7.1外柱的柱下独立基础设计 64
7.1.1 64
7.1.2 地基承载力特征值修正 64
7.1.3基础底面的尺寸确定 64
7.1.4地基承载力的验算 64
7.1.5基础剖面的尺寸确定 65
7.1.6冲切的验算 65
7.1.7配筋计算 66
7.1.8外柱最终沉降量的计算 67
7.2内柱的柱下独立基础设计 69
7.2.1求基础的宽度 69
7.2.2计算基底的净反力 69
7.2.3基础的高度 69
7.2.4配筋的计算 70
7.2.5内柱最终的沉降量计算 71
参考文献 73
致谢 74

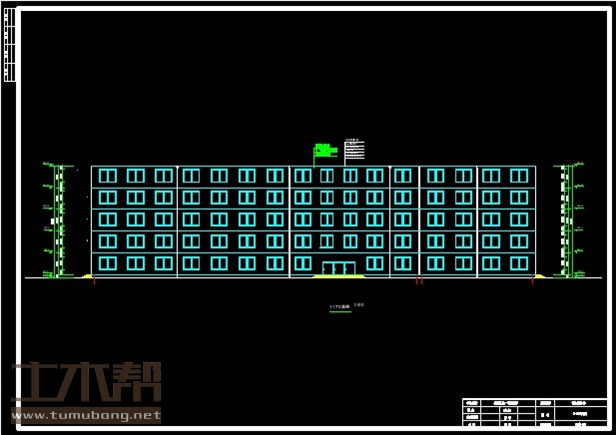

土木工程建筑设计施工图

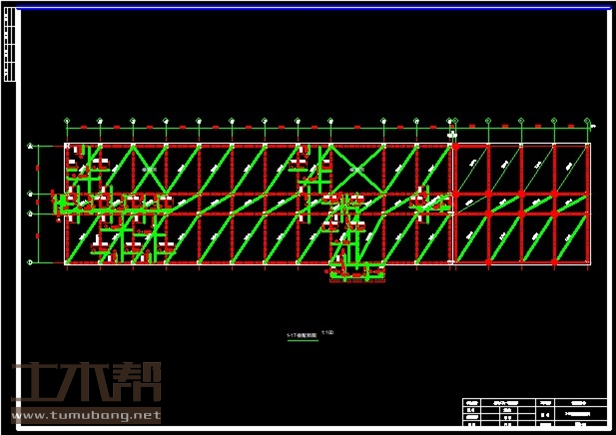

土木工程结构设计施工图

土木工程施工组织设计图
