4层框架结构教学楼,土木工程建筑结构毕业设计,长59.9米,宽17米,面积3920平方米

土木工程建筑设计说明书

建筑长59.9m,宽17m.一榀框架首层层高4.95m,二至四层3.6m,柱距6.6m,3跨,跨度6.6m,3.3m,,6.6m;
一层:阅览室6.6m*16.9m*1间,档案室3.3m*6.6m*1间,卫生间3.3m*6.6m*4间,楼梯间3.3m*6.6m*2间,教室9.9m*6.6m*4间,门厅6.6m*6.6m*1间,办公室3.3m*6.6m*2间,乐器室6.6m*3.3m*1间,音乐教室6.6m*13.2m*1间,书库3.3m*6.6m*1间,器材室3.3m*6.6m*1间,科技活动室6.6m*6.6m*1间;
二层:阅览室6.6m*16.9m*1间,卫生间3.3m*6.6m*4间,楼梯间3.3m*6.6m*2间,教室9.9m*6.6m*4间,办公室3.3m*6.6m*4间,乐器室6.6m*3.3m*1间,音乐教室6.6m*13.2m*1间,书库3.3m*6.6m*1间,器材室3.3m*6.6m*1间,科技活动室6.6m*6.6m*1间;
三至四层:多功能教室6.6m*16.9m*1间,卫生间3.3m*6.6m*4间,楼梯间3.3m*6.6m*2间,教室9.9m*6.6m*4间,办公室3.3m*6.6m*3间,语音教室6.6m*16.9m*1间,档案室3.3m*6.6m*1间,大会议室9.9m*6.6m*1间,语音准备室3.3m*6.6m*1间;

土木工程结构设计计算书

40129结构设计计算书-目录
摘 要 1
ABSTRACT 2
1 工程资料 3
1.1 工程概况 3
1.2 气象资料 3
1.3 地质资料 3
1.4 抗震设防 3
1.5 构造做法 3
1.6 选用材料 4
2 结构选型布置以及确定计算简图 5
2.1 结构平面布置图 5
2.2 框架柱截面尺寸的选择 5
2.2.1 对于梁截面的选择 5
2.2.2 对于柱截面的选择 6
2.2.3 板的截面尺寸估算 7
2.2.4 确定计算的简图 7
3 计算梁柱线刚度和框架侧移刚度 9
3.1 梁、柱线刚度计算 9
3.1.1 梁的线刚度 9
3.1.2 柱的线刚度 9
3.1.3 柱的侧移刚度D 10
4 不同荷载作用下的计算 12
4.1 恒活荷载的统计 12
4.1.1 对于恒荷载的标准值计算 12
4.1.2 对于活荷载的标准值计算 12
4.2 计算竖向的恒荷载 13
4.2.1 划分单元并计算 13
4.2.2 计算出等效的均布荷载 13
4.2.3 确定集中荷载的标准值 14
4.2.4 荷载作用在一品框架上的简图 16
4.3 计算框架竖向的活荷载作用 16
4.3.1 计算出等效的均布荷载 16
4.3.2 集中荷载标准值计算 17
4.3.3 荷载作用在一品框架上的简图 18
4.4 对于地震作用下荷载的统计 18
4.4.1 重力荷载代表值 18
4.4.2 在横向上对结构自震周期的计算 22
4.4.3 地震对于楼层在水平作用下的影响 23
4.5 风荷载作用计算 24
4.5.1 基本参数 24
4.5.2 标准值计算 24
5 内力作用处理及计算（⑤轴） 26
5.1 该框架上恒载的内力 26
5.1.1 结构上梁和柱的弯矩 26
5.1.2 计算框架柱和框架梁端部的剪力 29
5.1.3 计算框架柱的轴力 30
5.1.4 恒荷载作用下的弯矩、剪力、轴力 30
5.2 计算活荷载作用下的内力 32
5.2.1 弯矩计算 32
5.2.2 剪力计算 34
5.2.3 计算框架柱的轴力 35
5.2.4 活荷载作用下框架的内力图 36
5.3 地震作用 38
5.3.1 位移验算 38
5.3.2 计算反弯点的高度 38
5.3.3 弯矩和剪力 39
5.3.4 梁端弯矩和剪力 39
5.3.5 计算框架柱的轴力 40
5.3.6 地震作用下的内力图 40
5.4 风荷载作用下的内力 42
5.4.1 验算风荷载的位移 42
5.4.2 反弯点高度的计算 42
5.4.3 计算框架柱端部的弯矩和剪力 42
5.4.4 计算框架梁端部的弯矩和剪力 43
5.4.5 柱的轴力计算 43
5.4.6 风荷载作用下的内力图 44
6 内力组合 46
6.1 荷载效应组合 46
6.2 框架梁的内力组合 46
6.3 框架柱的内力组合 46
7 梁和柱的配筋计算 55
7.1 框架梁截面的计算 55
7.1.1 基本资料 55
7.1.2 正截面的配筋计算 55
7.1.3 斜截面的配筋计算 56
7.2 框架柱的截面设计 61
7.2.1 基本资料 61
7.2.2 轴压比验算 61
7.2.3 框架柱的正截面受压承载力计算 61
7.2.4 框架结构中柱子斜截面受剪承载力的计算 64
8 现浇楼板设计 69
8.1 设计资料 69
8.2 荷载设计值计算 69
8.3 楼面板的配筋计算 70
9 楼梯设计 75
9.1 设计资料 75
9.2 梯段板计算 75
9.3 休息平台板 76
9.3 计算楼梯的休息平台梁 77
10 基础设计 79
10.1 基础设计类型和尺寸的初定 79
10.1.1 基础设计类型的确定 79
10.1.2 初步确定基底的尺寸 79
10.1.3 基础高度的确定 79
10.1.4 基础立面形式 79
10.2 荷载和内力计算 80
10.2.1 计算窗墙的荷载和基础梁的荷载 80
10.2.2 基础底面的荷载效应标准值计算 80
10.3 基础底面尺寸的验算 81
10.4 基础高度的验算 81
10.4.1 基础底面荷载效应设计值（基础自重不考虑） 81
10.4.2 柱底对基础抗冲切的验算 81
10.5 基础板底的配筋计算 82
致 谢 83
参考文献 84

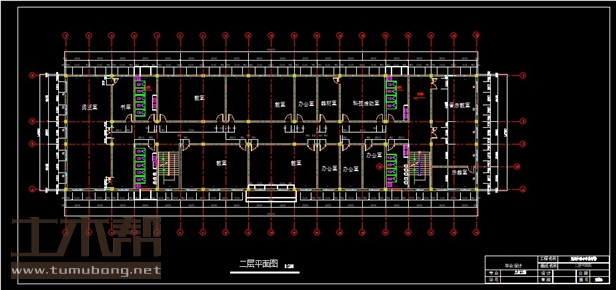

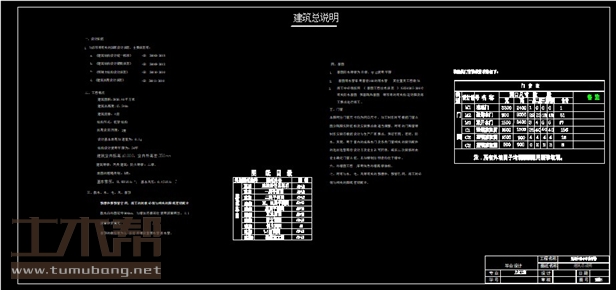

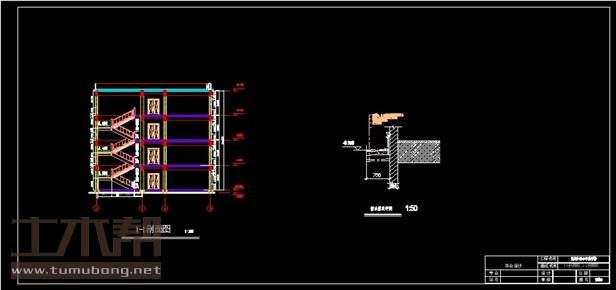

土木工程建筑设计施工图

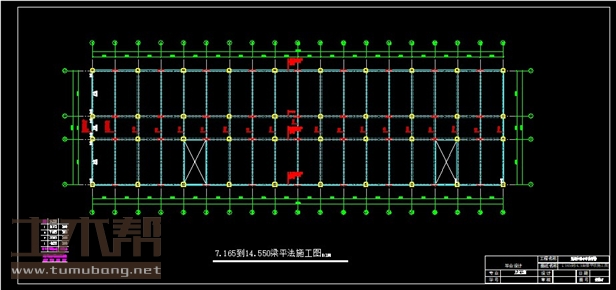

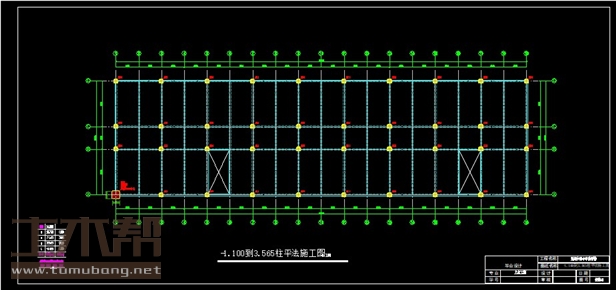

土木工程结构设计施工图

土木工程施工组织设计图
