5层框架结构教学楼,土木工程建筑结构毕业设计,长47米,宽18.6米,面积4427平方米

土木工程建筑设计说明书

建筑长47m,宽18.6m.一榀框架首层层高6.5m,二至五层3.9m,柱距6.6m,3跨,跨度7.8m,3m,7.8m;

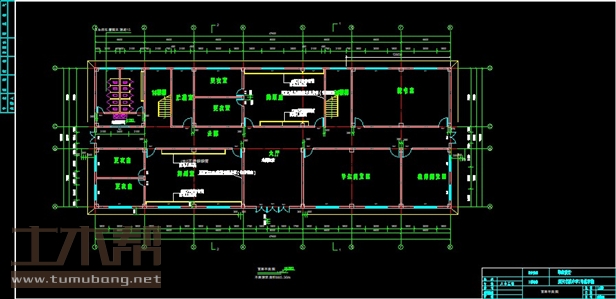

一层:更衣室6.6m*3.9m*4间,舞蹈室13.2m*7.8m*1间,大厅8m*7.8m*1间,学生阅览室13.2m*7.8m*1间,教师阅览室6.6m*7.8m*1间,卫生间3.3m*7.8m*2间,楼梯间3.3m*7.8m*2间,贮藏室3.3m*7.8m*1间,舞蹈室11.3m*7.8m*1间,藏书室13.2m*7.8m*1间;
二层:准备室和仪器室6.6m*3.9m*2间,实验员室6.6m*3.9m*3间,物理实验室13.2m*7.8m*1间,生物标本室8m*7.8m*1间,生物实验室13.2m*7.8m*1间,卫生间3.3m*7.8m*2间,楼梯间3.3m*7.8m*2间,仪器室3m*3.9m*1间,药品贮藏室3m*3.9m*1间,准备室6.6m*3.9m*1间,化学实验室11m*7.8m*1间,模型室13.2m*7.8m*1间;

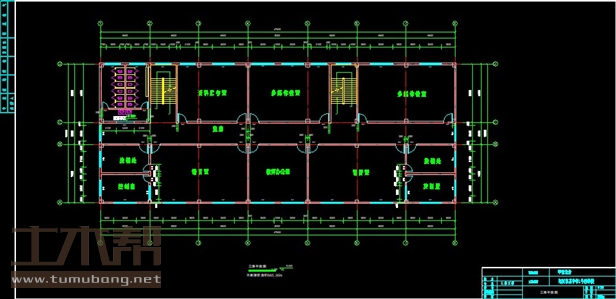

三层:换鞋处6.6m*3.9m*2间,控制室6.6m*3.9m*2间,语言室13.2m*7.8m*2间,教师办公室8m*7.8m*1间,卫生间3.3m*7.8m*2间,楼梯间3.3m*7.8m*2间,资料贮存室9.9m*7.8m*1间,多媒体教室11.3m*7.8m*1间,多媒体教室13.2m*7.8m*1间;

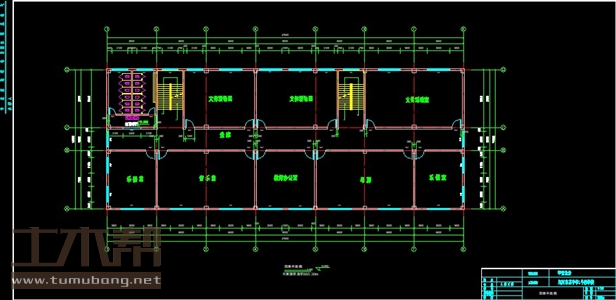

四层:乐器室6.6m*7.8m*2间,音乐室13.2m*7.8m*1间,教师办公室8m*7.8m*1间,琴房13.2m*7.8m*1间,卫生间3.3m*7.8m*2间,楼梯间3.3m*7.8m*2间,文体活动室9.9m*7.8m*1间,文体活动室11.3m*7.8m*1间,文体活动室13.2m*7.8m*1间;

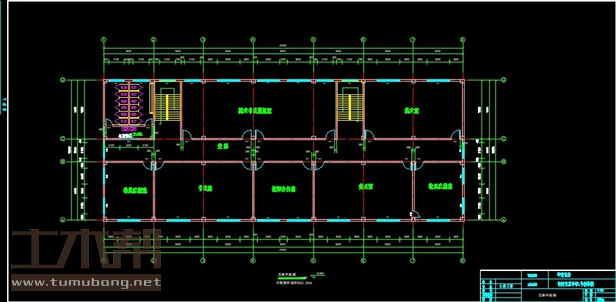

五层:教具贮藏室6.6m*7.8m*2间,书法室13.2m*7.8m*1间,教师办公室8m*7.8m*1间,美术室13.2m*7.8m*1间,卫生间3.3m*7.8m*2间,楼梯间3.3m*7.8m*2间,美术书法展览室21.2m*7.8m*1间,美术室13.2m*7.8m*1间;

土木工程结构设计计算书

40128结构设计计算书-目录
第1章 工程概况与结构布置 1
1.1 工程概况 1
1.2 结构选型与布置 5
1.2.1 结构选型 5
1.2.2 梁柱截面尺寸的确定 5
第2章 横向框架结构侧移刚度及侧向刚度比验算 7
2.1 框架梁柱线刚度计算 7
2.2 框架侧向刚度计算 8
第3章 重力荷载 10
3.1 屋面及楼面的永久荷载标准值 10
3.1.1 屋面（不上人屋面） 10
3.1.2 梁、柱、墙、门等重力荷载标准值计算 10
3.1.3 屋面及楼面活荷载标准值 11
3.2 重力荷载代表值 12
3.2.1 底层重力荷载代表值G1 12
3.2.2 二层重力荷载代表值G2 13
3.2.3 三层重力荷载代表值G3 14
3.2.4 四层重力荷载代表值G4 14
3.2.5 五层重力荷载代表值G5 15
第4章 水平作用计算 16
4.1 自震周期 16
4.2 水平地震作用及剪重比验算 16
4.2.1 水平地震作用 16
4.2.2 剪重比验算 17
第5章 水平作用下框架内力计算及位移验算 19
5.1 水平地震作用下框架结构侧移验算 19
5.2 水平地震作用下框架结构内力计算（D值法） 19
第6章 竖向荷载作用下框架内力计算 23
6.1 计算单元及计算简图 23
6.2 竖向荷载计算 25
6.2.1 恒载计算 25
6.2.2 活载计算 26
6.2.3 柱变截面处的附加弯矩 27
6.3 内力计算 29
6.3.1 计算杆端弯矩分配系数 29
6.3.2 第1层 29
6.3.3 第2至4层 30
6.3.4 第5层 31
6.4 杆端弯矩 35
6.5 梁端剪力及柱轴力计算 36
6.5.1 第五层 36
6.5.2 第四层 37
6.5.3 第三层 38
6.6 柱轴力计算 39
6.7 侧移二阶效应的考虑 41
第7章 内力调整及内力组合 44
7.1 梁控制截面内力标准值 44
7.1.1 在恒载作用下 44
7.1.2 活载作用下 45
7.1.3 地震作用下 45
7.2 梁控制截面的内力组合 47
7.2.1 在持久设计状况时，第一层框架梁各控制截面的内力组合值 47
7.2.2 在地震设计状况时，第一层框架梁各控制截面内力组合值 47
7.3 梁跨间最大正弯矩设计值 51
7.3.1 AB跨梁跨间最大正弯矩 51
7.3.2 BC跨梁跨间最大正弯矩 53
7.4 柱控制截面内力组合 57
7.4.1 持久设计状况 57
7.5 地震设计情况 60
7.5.1 剪跨比和轴压比验算 60
7.5.2 柱控制截面内力设计值调整 60
7.5.3 最不利组合挑选 61
第8章 梁柱截面设计 66
8.1 梁截面设计 66
8.1.1 梁正截面受弯承载力计算 66
8.1.2 梁斜截面受剪承载力计算 68
8.2 柱截面设计 70
8.2.1 柱正截面受压承载力计算 70
8.2.2 柱斜截面受剪承载力计算 73
8.3 框架梁柱节点核心区域截面抗震验算 76

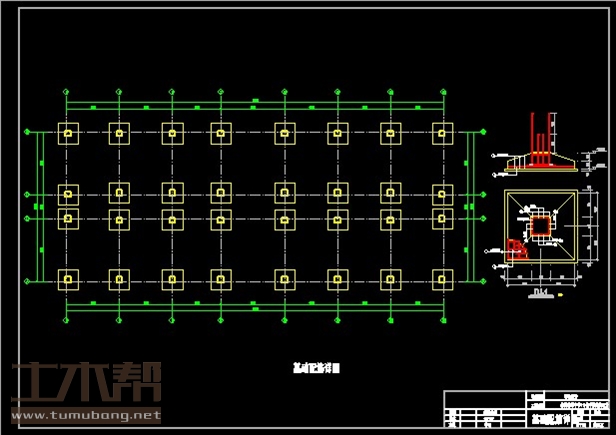

第9章 基础设计 78
9.1 基础埋深及持力层的承载力 78
9.2 确定基础尺寸，按中心荷载计算 78
9.3 承载力及偏心距验算 78
9.4 计算基底净反力 79
9.5 内力计算 79
第10章 PKPM结构电算 81
10.1 整楼模型 81
10.2 参数（SATWE）设置 82
10.3 各层荷载图 85
10.4 基础设计 89
10.5 层间位移角 90
10.6 质量比 90
10.7 剪重比 91
10.8 轴压比 91
10.9 各层受剪承载力 92
结 论 93
致 谢 94
参考文献 95

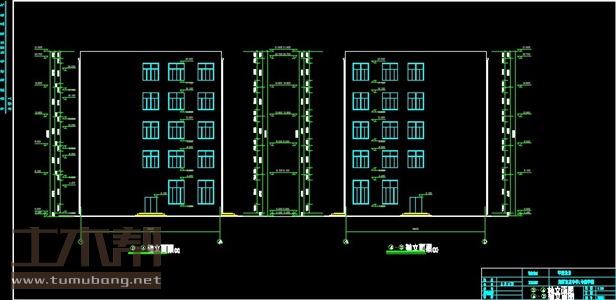

土木工程建筑设计施工图

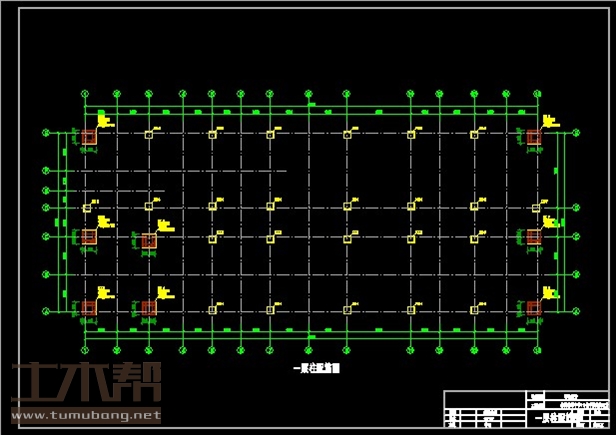

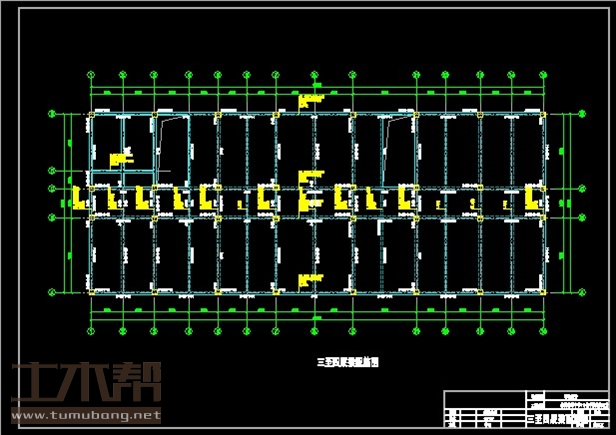

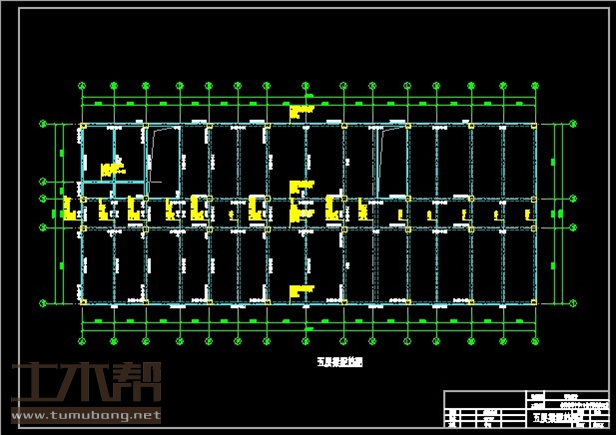

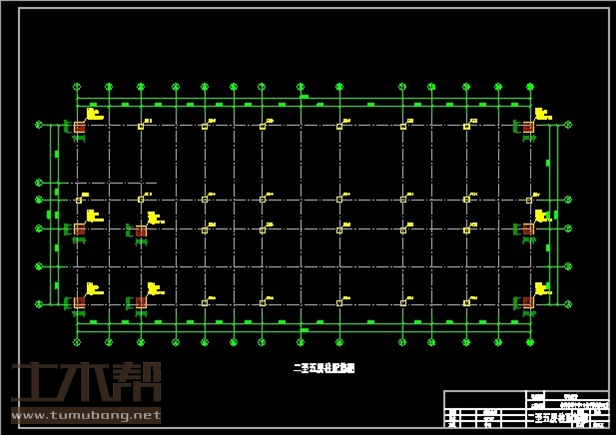

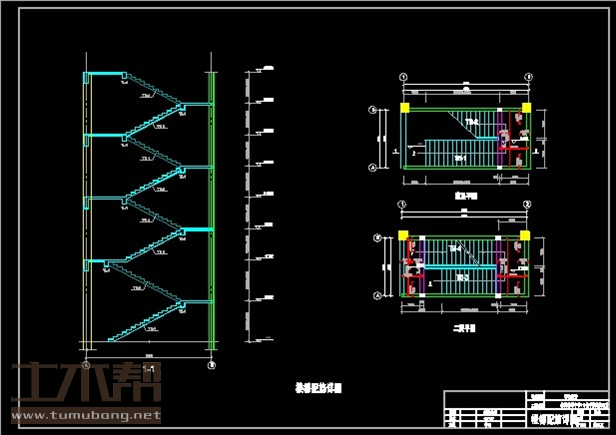

土木工程结构设计施工图

土木工程施工组织设计图
