3层框架结构办公楼,土木工程建筑结构毕业设计,长38.3米,宽15.3米,面积1758平方米

土木工程建筑设计说明书

建筑长38.3m,宽15.3m.一榀框架层高3.9m,柱距7.5m,3跨,跨度6m,2.4m,6m;
一层:办公室3.75m*6m*5间,休息室3.75m*4m*2间,卫生间3.75m*2m*2间,门卫室3.75m*6m*1间,大厅7.5m*6m*1间,办公室7.5m*6m*3间,楼梯间3.75m*6m*2间,男厕3.75m*6m*1间,女厕3.75m*6m*1间;
二层:办公室3.75m*6m*4间,休息室3.75m*4m*2间,卫生间3.75m*2m*2间,办公室7.5m*6m*4间,会议室7.5m*6m*1间,楼梯间3.75m*6m*2间,男厕3.75m*6m*1间,女厕3.75m*6m*1间;
三层:办公室3.75m*6m*5间,休息室3.75m*4m*2间,卫生间3.75m*2m*2间,办公室7.5m*6m*3间,会议室11.25m*6m*1间,楼梯间3.75m*6m*2间,男厕3.75m*6m*1间,女厕3.75m*6m*1间;

土木工程结构设计计算书

40120结构设计计算书-目录
第一章 建筑设计说明 2
1.1设计依据 2
1.1.1建筑总平面布置图 2
1.1.2工程概况 2
1.1.3工程地质条件 2
1.1.4平面图定位与尺寸标注 3
1.1.5气象条件 3
1.1.6 荷载 3
1.2建筑平面设计 4
1.2.1设计原则 4
1.2.2 楼层房间设计说明 4
1.3建筑立面设计 6
1.3.1建筑立面图 6
1.3.2立面效果设计及设计原则 7
1.3.3立面造型说明 7
1.4建筑剖面设计 7
1.5屋面排水设计 8
1.6结构做法 9
1.6.1屋面做法： 9
1.6.2楼面做法 10
1.6.3墙面做法 10
1.6.4 散水做法 11
1.7钢结构防火防腐涂料设计 11
1.7.1防火涂料设计 11
1.7.2防腐设计 11
第二章 设计条件及说明 12
2.1.1使用阶段受弯承载力极限状态计算 12
2.1.2使用阶段受剪承载力计算 16
2.1.3正常使用极限状态验算 16
2.1.4施工阶段承载能力及变形计算 20
2.2框架计算简图 21
2.2.1计算单元 21
2.2.2梁柱截面初选 22
2.2.3竖向荷载标准值计算 23
2.3竖向荷载下的内力计算 27
2.3.1 构件参数计算： 27
2.3.2构件线刚度 27
2.3.3恒载作用下的内力计算 28
2.3.4活载作用下的内力计算 32
2.4水平荷载下的内力计算 36
2.4.1风荷载值计算 36
2.4.2风载作用下内力分析 38
2.5内力组合 46
2.6构件验算 48
2.6.1主梁验算 48

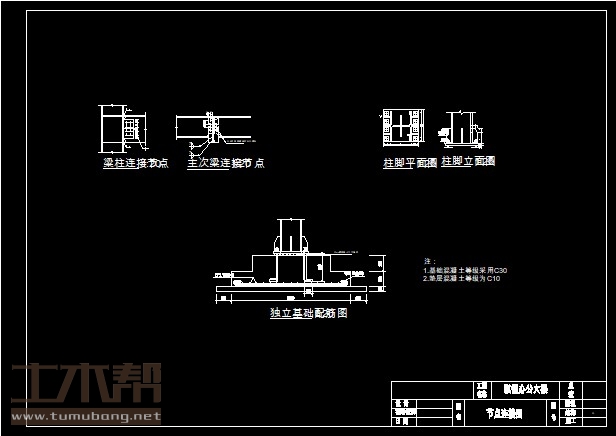

2.7节点设计 53
2.7.1梁柱节点设计 53
2.7.2主梁，次梁节点设计 55
2.8柱脚设计 57
2.9基础设计 60
2.9.1基础梁设计 60
2.9.2中柱下独立基础设计 62
第三章 施工组织设计 67
3.1.编制依据 67
3.2工程概况 67
3.3主要目标 67
3.4施工部署 67
3.5施工前准备工作 67
3.6各分部分项工程的施工方法 68
3.7施工进度计划 69
3.8资源需用量计划 71
3.9施工平面图 71
3.10主要施工管理计划 72
3.11项目管理 73

土木工程建筑设计施工图

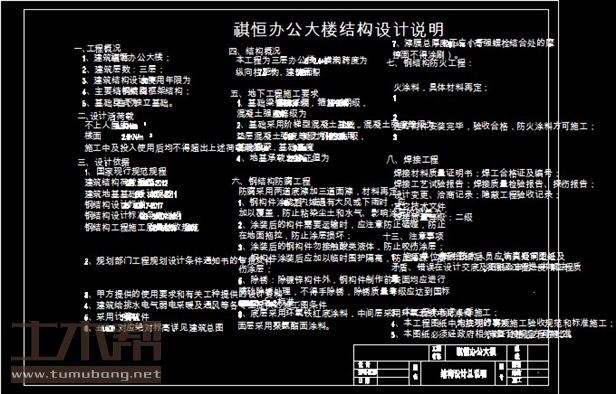

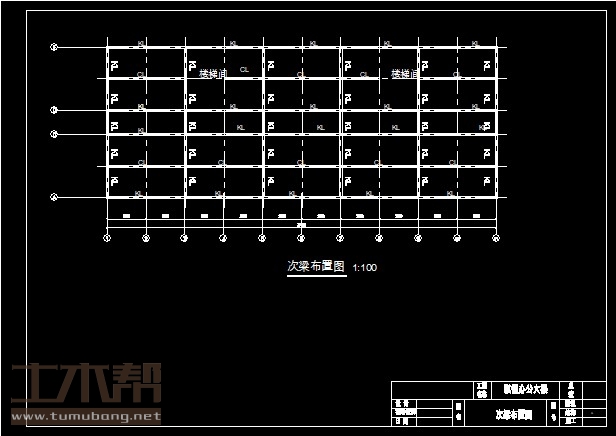

土木工程结构设计施工图

土木工程施工组织设计图
