4层框架结构教学楼,土木工程建筑结构毕业设计,长60米,宽18米,面积4320平方米

土木工程建筑设计说明书

建筑长60m,宽18m.一榀框架首层层高4.6m,二至四层3.6m,柱距4.5m,3跨,跨度7.5m,3m,7.5m;

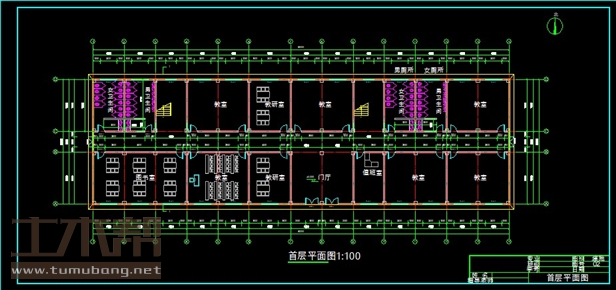

一层:图书室13.5m*7.5m*1间,教室9m*7.5m*6间,教研室6m*7.5m*1间,门厅9m*7.5m*1间,值班室4.5m*7.5m*1间,女卫生间4.5m*7.5m*2间,男卫生间4.5m*7.5m*2间,楼梯间4.5m*7.5m*2间,教研室6m*7.5m*1间;
二至三层:图书室13.5m*7.5m*1间,教室9m*7.5m*6间,教研室6m*7.5m*1间,实验室13.5m*7.5m*1间,女卫生间4.5m*7.5m*2间,男卫生间4.5m*7.5m*2间,楼梯间4.5m*7.5m*2间,教研室6m*7.5m*1间;
四层:音乐室13.5m*7.5m*1间,教室9m*7.5m*6间,教研室6m*7.5m*1间,阶梯教室13.5m*7.5m*1间,女卫生间4.5m*7.5m*2间,男卫生间4.5m*7.5m*2间,楼梯间4.5m*7.5m*2间,教研室6m*7.5m*1间;

土木工程结构设计计算书

40118结构设计计算书-目录
第1章 设计说明 1
1.2 建筑设计 1
1.3 结构设计 2
第2章 结构布置及截面估算 4
2.1 结构布置方案 4
2.2 截面尺寸估算 5
2.3 梁、柱线刚度计算 5
第3章 荷载计算 9
3.1 恒荷载标准值计算 9
3.2 重力荷载代表值 11
3.3 水平地震作用计算及剪重比验算 13
3.4 风荷载计算 15
3.5 水平荷载作用下框架结构分析 17
3.6 竖向荷载作用下框架结构内力分析 25
3.7 内力组合 38
第4章 梁、柱截面设计 51
4.1 梁截面设计 51
4.2 柱截面设计 55
4.3 框架梁柱节点核心区截面抗震验算 59

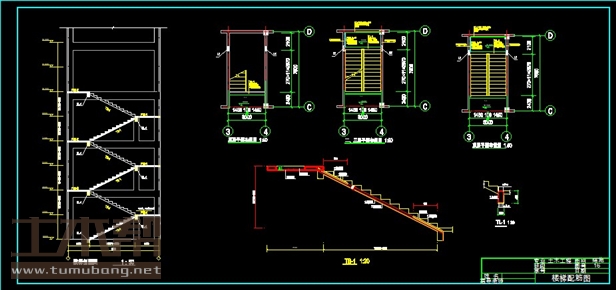

第5章 楼梯设计 60
1. 系统总信息 72
2. 楼层信息 80
3. 各层等效尺寸 81
4. 层塔属性 82
四. 工况和组合 82
1. 工况设定 82
2. 工况信息 83
3. 构件内力基本组合系数 83
五. 质量信息 84
1. 结构质量分布 84
2. 各层刚心、偏心率信息 86
六. 荷载信息 86
1. 风荷载信息 86
七. 立面规则性 89
1. 楼层侧向剪切刚度 89
2. [楼层剪力/层间位移]刚度 89
3. 各楼层受剪承载力 90
4. 楼层薄弱层调整系数 92
八. 抗震分析及调整 92
1. 结构周期及振型方向 92
2. 各地震方向参与振型的有效质量系数 94
3. 地震作用下结构剪重比及其调整 95
4. 偶然偏心信息 98
九. 结构体系指标及二道防线调整 98
1. 竖向构件倾覆力矩及百分比(抗规方式) 98
2. 竖向构件地震剪力及百分比 100
十. 变形验算 102
1. 普通结构楼层位移指标统计 102
2. 大震下弹塑性层间位移角 107
十一. 舒适度验算 108
1. 结构顶点风振加速度 108
十二. 抗倾覆和稳定验算 108
1. 抗倾覆验算 108
2. 整体稳定刚重比验算 109
3. 二阶效应系数及内力放大 109
十三. 超筋超限信息 111
1. 超筋超限信息汇总 111
十四. 指标汇总 111
1. 指标汇总信息 111

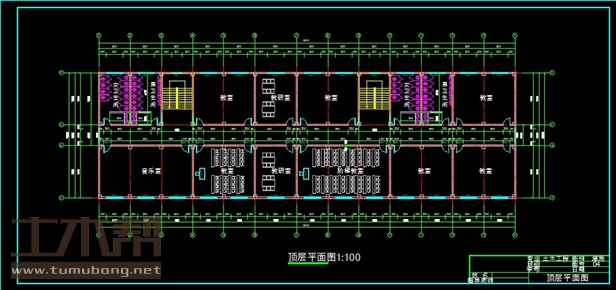

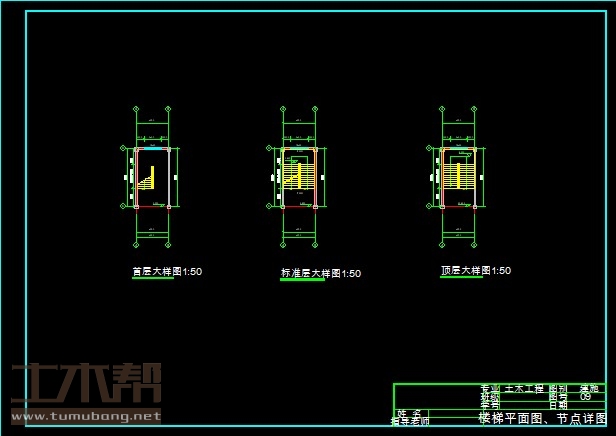

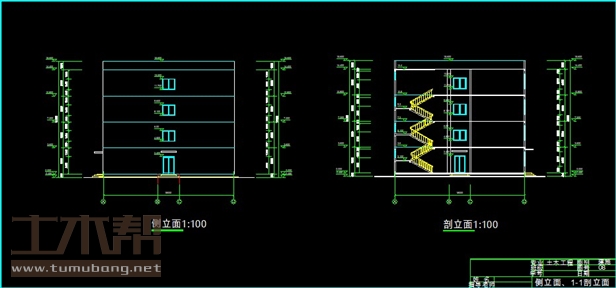

土木工程建筑设计施工图

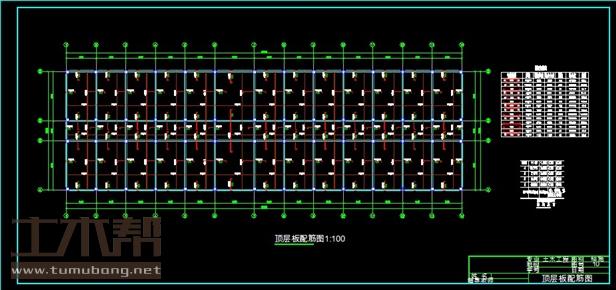

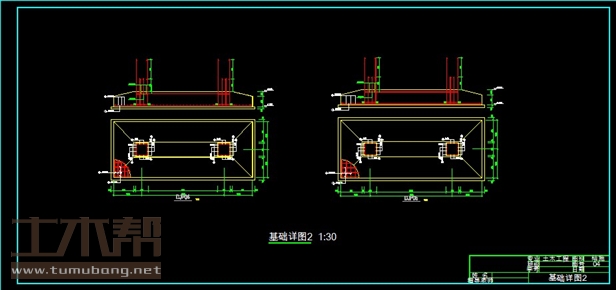

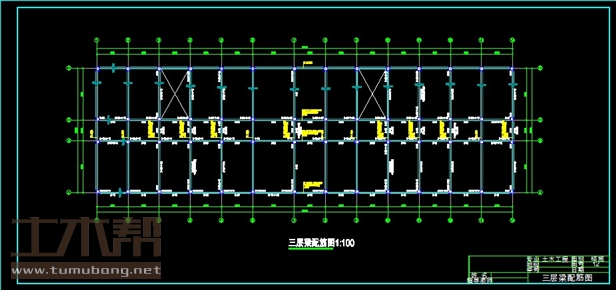

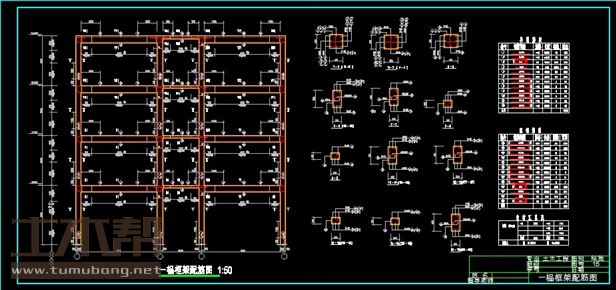

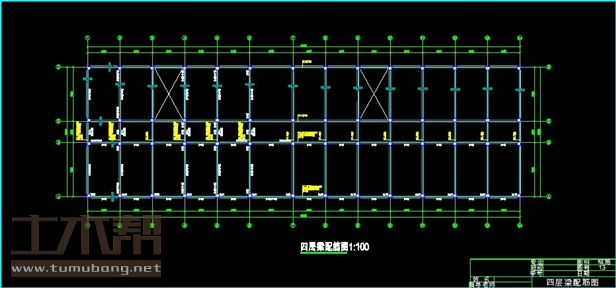

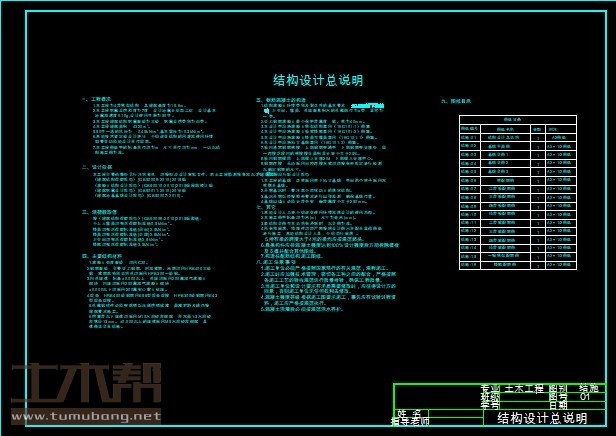

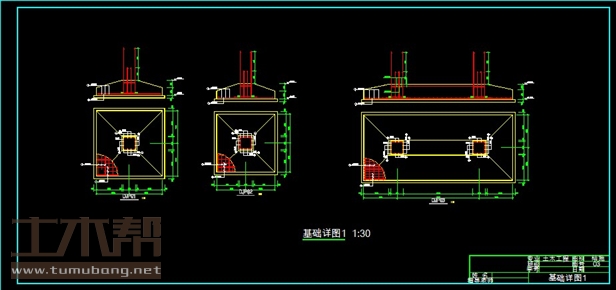

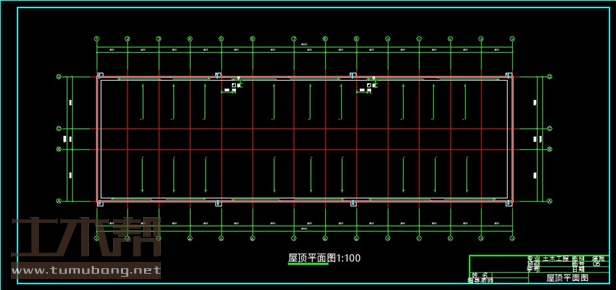

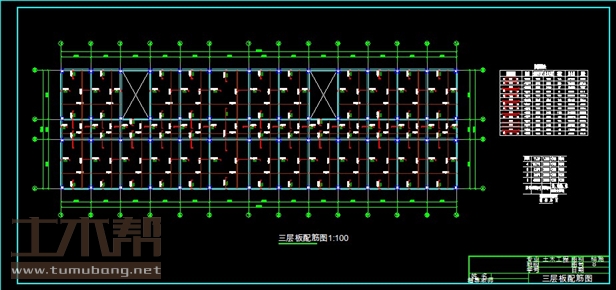

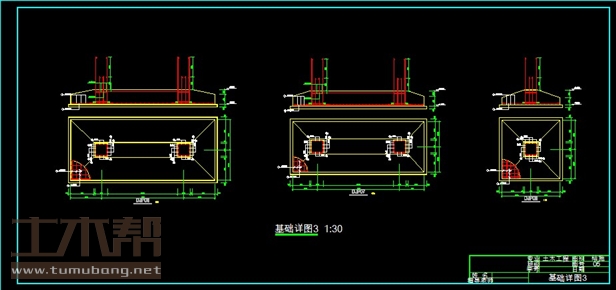

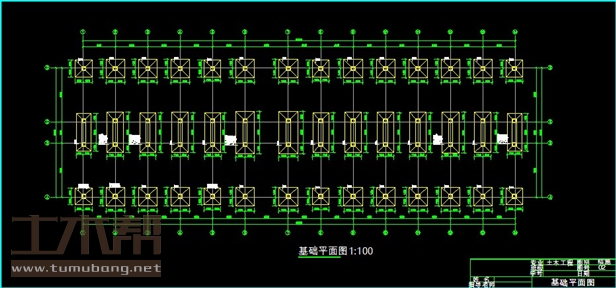

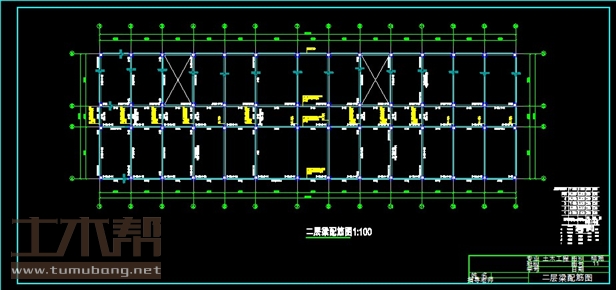

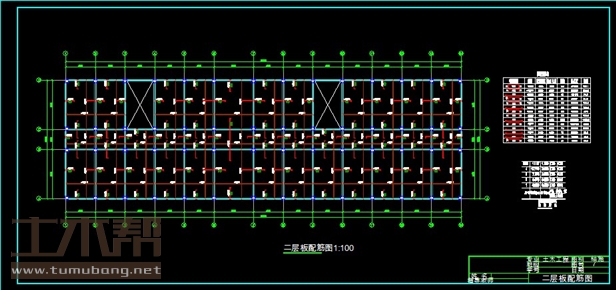

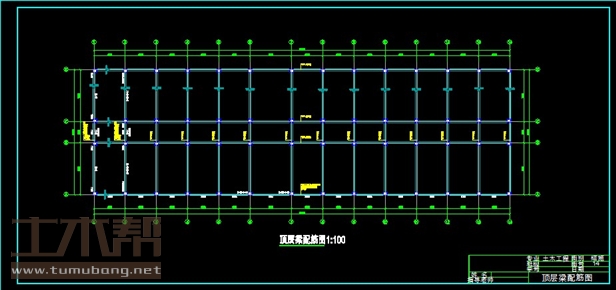

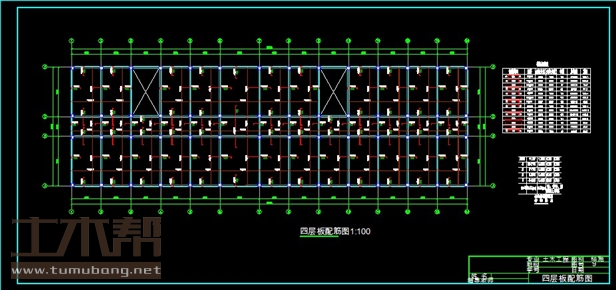

土木工程结构设计施工图

土木工程施工组织设计图
