4层框架结构办公楼,土木工程建筑结构毕业设计,长51.4米,宽25.8米,面积4514平方米

土木工程建筑设计说明书

建筑长51.4m,宽25.8m.一榀框架首层层高4.85m,二至四层层高3.9m;
一层:配电室7.2m*2.6m*1间,贮存室7.2m*2.6m*2间,办公室7.2m*8.4m*4间,楼梯间7.2m*3.6m*2间,办公室5.35m*6m*1间,接待室5.45m*6m*1间,门厅8.4m*6m*1间,值班室5.45m*6m*1间,接待室5.35m*6m*1间,男卫2.675m*8.4m*2间,女卫2.675m*8.4m*2间,展厅9.65m*8.4m*2间,器材室7.2m*2.6m*1间;
二层:休息室7.2m*5.2m*1间,实验室7.2m*8.4m*4间,楼梯间7.2m*3.6m*2间,办公室5.35m*6m*2间,办公室5.45m*6m*2间,男卫2.675m*8.4m*2间,女卫2.675m*8.4m*2间,实验准备室5.45m*8.4m*2间,中会议室8.4m*8.4m*1间,资料室7.2m*5.2m*1间;
三层:休息室7.2m*5.2m*1间,实验室7.2m*8.4m*4间,楼梯间7.2m*3.6m*2间,办公室5.35m*6m*2间,办公室5.45m*6m*2间,男卫2.675m*8.4m*2间,女卫2.675m*8.4m*2间,实验准备室5.45m*8.4m*2间,资料室4.2m*8.4m*1间,研讨室4.2m*8.4m*1间,茶水间7.2m*5.2m*1间;
四层:休息室7.2m*5.2m*1间,实验室7.2m*8.4m*4间,楼梯间7.2m*3.6m*2间,办公室5.35m*6m*2间,办公室5.45m*6m*2间,男卫2.675m*8.4m*2间,女卫2.675m*8.4m*2间,实验准备室5.45m*8.4m*2间,中会议室8.4m*8.4m*1间,茶水间7.2m*5.2m*1间;

土木工程结构设计计算书

40114结构设计计算书-目录
第一章 设计任务 1
1.1 工程概况 1
1.2 设计资料 1
1.2.1 地质水文资料 1
1.2.2 气象条件 1
1.2.3 抗震设防要求 1
1.3 设计成果 2
1.3.1 设计计算书 2
第2章 建筑设计说明 3
2.1 平面设计 3
2.1.1 使用部分平面设计 3
2.1.2 交通联系部分设计 4
2.1.3 平面组合设计 4
2.2 剖面设计 4
2.3 立面设计 5
2.4 楼板层和地面 6
2.5交通联系部分的设计 7
2.5.1 楼梯设计 7
2.5.2 门厅的设计 7
2.5.3 室外台阶 8
2.5.4 门和窗的设计 8
2.6其它设计 9
2.6.1 散水设计 9
2.6.2 勒脚的设计 9
2.6.3 女儿墙设计 9
第3章 结构布置与荷载计算 10
3.1 材料选用 10
3.2结构选型、平面布置、构件截面初估 10
3.2.1 结构选型 10
3.2.3 平面布置 11
3.3 荷载标准值计算 13
3.3.2 活荷载标准值计算 15
第4章 板式楼梯计算 16
4.1 基本资料 16
4.2 材料信息 16
4.3 计算 16
4.4 平台板设计 18
4.5 平台梁设计 19
第5章 结构电算内容 22
5.1 系统总信息 22
5.1.1总信息 22
5.1.2高级参数 23
5.1.3控制信息 23
5.1.4风荷载信息 23
5.1.5地震信息 24
5.1.6活荷信息 25
5.1.7调整信息 25
5.1.8设计信息 26
5.1.9配筋信息 27
5.1.10荷载组合 28
5.1.11性能设计 28
5.1.12其他重要参数 28
5.2. 立面规则性 28
5.2.1 [楼层剪力/层间位移]刚度 28
5.2.2各楼层受剪承载力 29
5.2.3 楼层薄弱层调整系数 30
5.2.4 楼层侧向剪切刚度 31
5.3. 抗震分析及调整 32
5.3.1 结构周期及振型方向 32
5.3.2 各地震方向参与振型的有效质量系数 33
5.3.3 地震作用下结构剪重比及其调整 34
5.3.4 偶然偏心信息 36
5.3.5 各振型的基底剪力 36
5.3.6 各振型的地震力 37
5.4 变形验算 38
5.4.1普通结构楼层位移指标统计 38
5.4.2 大震下弹塑性层间位移角 44
5.5 抗倾覆和稳定验算 44
5.5.1 抗倾覆验算 44
5.5.2 整体稳定刚重比验算 45
5.5.3 二阶效应系数及内力放大 46
5.6 工况和组合 47
5.6.1 工况设定 47
5.6.2 工况信息 48
5.6.3构件内力基本组合系数 49
5.7. 质量信息 50
5.7.1 结构质量分布 50
5.7.2 各层刚心、偏心率信息 52
5.8. 荷载信息 52
5.8.1 风荷载信息 52
5.9 结构体系指标及二道防线调整 54
5.9.1 竖向构件倾覆力矩及百分比 54
5.9.2 竖向构件地震剪力及百分比 56
第六章 结构分析及设计结果简图 58
6.1 荷载简图 58
6.3 配筋简图 64
6.4 柱、墙轴压比简图 69
致谢语 74
参考文献 75

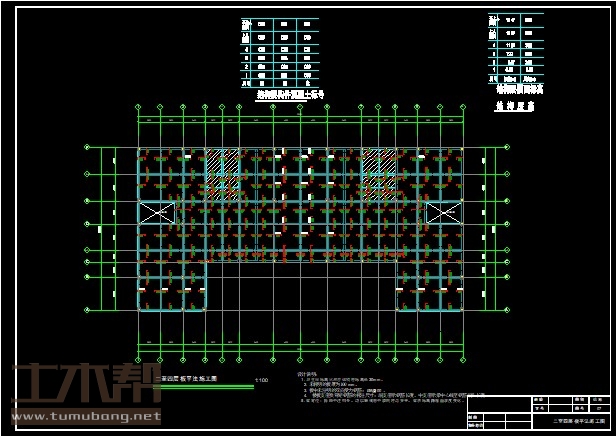

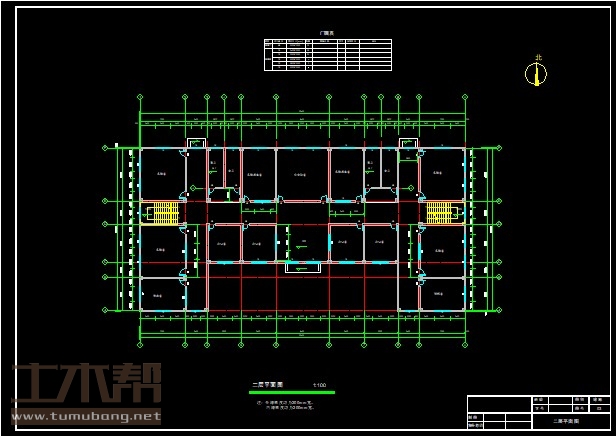

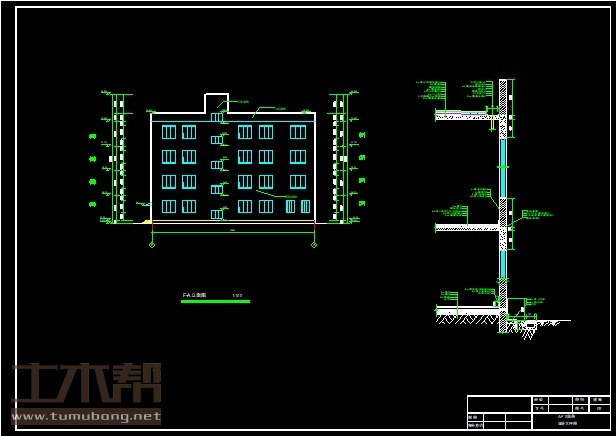

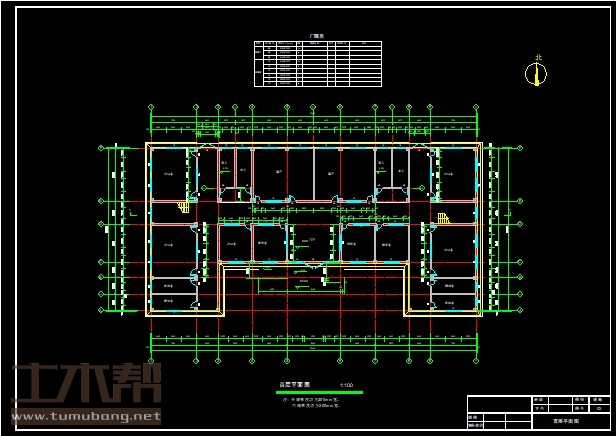

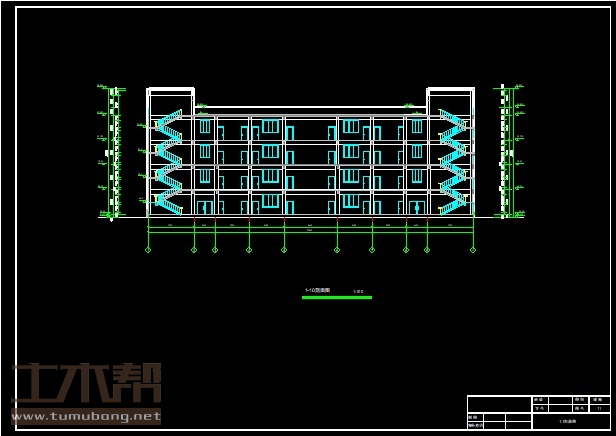

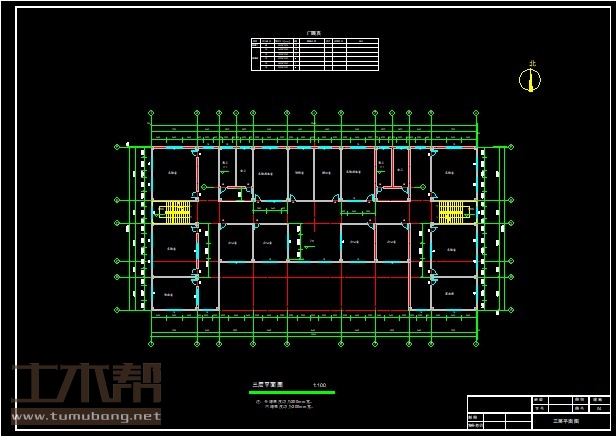

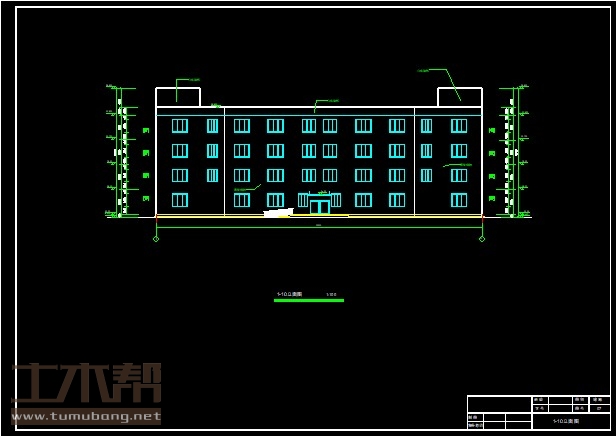

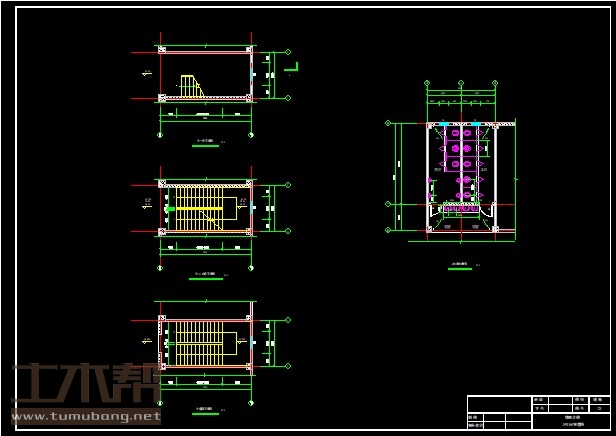

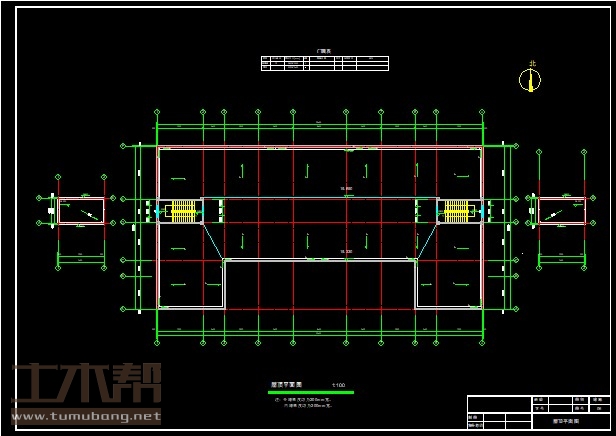

土木工程建筑设计施工图

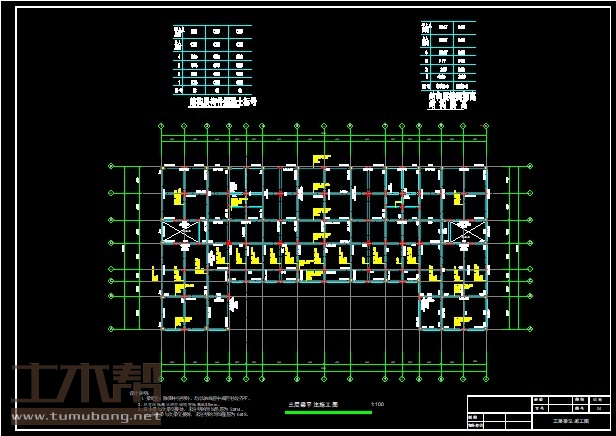

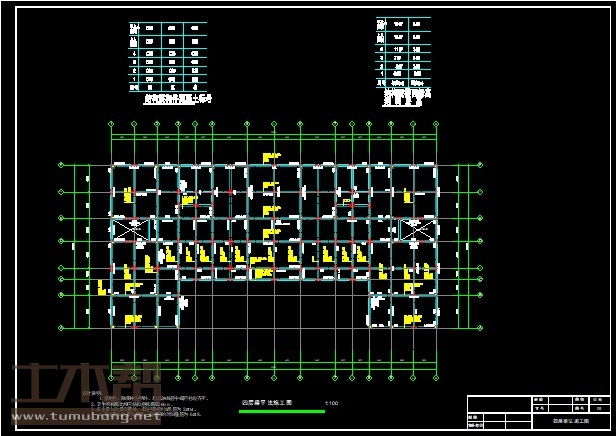

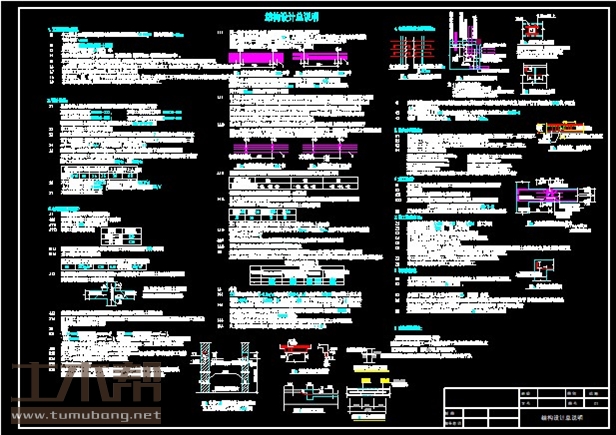

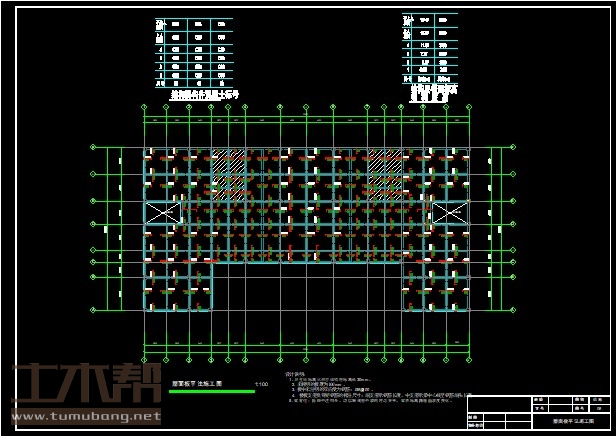

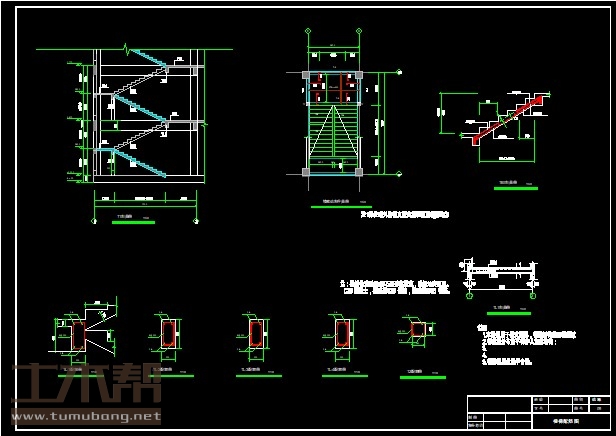

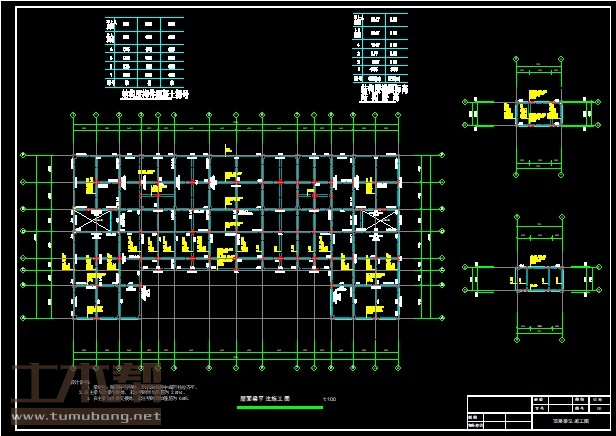

土木工程结构设计施工图
