5层框架结构教学楼,土木工程建筑结构毕业设计,长89.5米,宽42米,面积7742平方米

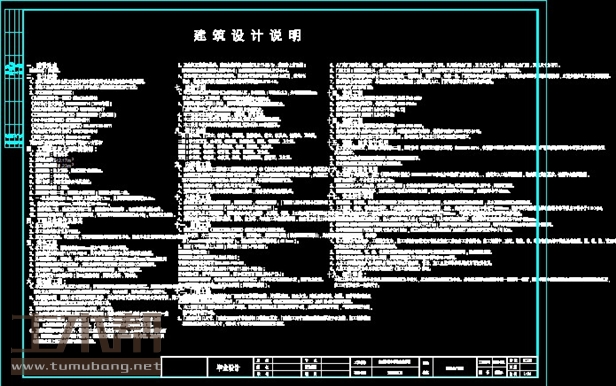

土木工程建筑设计说明书

建筑长89.5m,宽42m.一榀框架层高3.9m,柱距5.1m,2跨,跨度3.3m,7.8m;

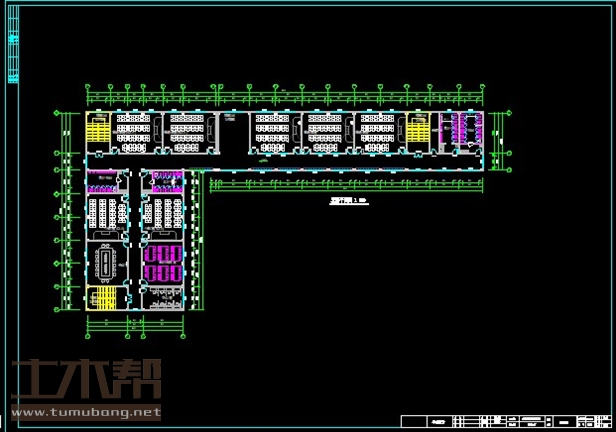

一层:楼梯间7.8m*4.5m*3间,教具室7.8m*4.5m*1间,小教室7.8m*9m*4间,男卫生间7.8m*4.7m*1间,女卫生间7.8m*4.7m*1间,普通教室10.2m*7.8m*4间,楼梯间6m*7.8m*1间,配电室5.1m*4.15m*1间,值班室5.1m*3.65m*1间,教材室5.1m*7.8m*1间,储藏室1.9m*7.8m*1间,男卫生间3.8m*7.8m*1间,女卫生间4.5m*7.8m*1间,阶梯教室8.8m*14.8m*1间;

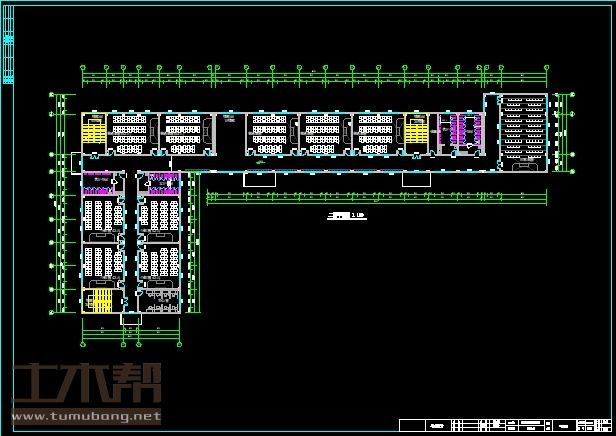

二层:楼梯间7.8m*4.5m*3间,办公室7.8m*4.5m*1间,小教室7.8m*9m*4间,男卫生间7.8m*4.7m*1间,女卫生间7.8m*4.7m*1间,普通教室10.2m*7.8m*5间,楼梯间6m*7.8m*1间,储藏室1.9m*7.8m*1间,男卫生间3.8m*7.8m*1间,女卫生间4.5m*7.8m*1间,阶梯教室8.8m*14.8m*1间;

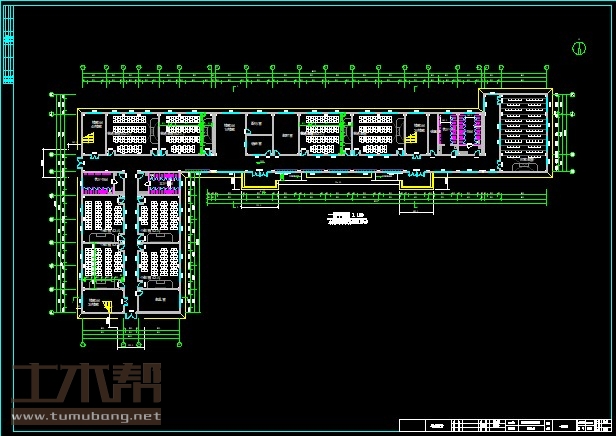

三层:楼梯间7.8m*4.5m*3间,办公室7.8m*4.5m*1间,小教室7.8m*9m*4间,男卫生间7.8m*4.7m*1间,女卫生间7.8m*4.7m*1间,普通教室10.2m*7.8m*5间,楼梯间6m*7.8m*1间,储藏室1.9m*7.8m*1间,男卫生间3.8m*7.8m*1间,女卫生间4.5m*7.8m*1间,多功能教室8.8m*14.8m*1间;
四层:楼梯间7.8m*4.5m*3间,办公室7.8m*4.5m*3间,教研室7.8m*9m*1间,小教室7.8m*9m*2间,男卫生间7.8m*4.7m*1间,女卫生间7.8m*4.7m*1间,普通教室10.2m*7.8m*5间,楼梯间6m*7.8m*1间,储藏室1.9m*7.8m*1间,男卫生间3.8m*7.8m*1间,女卫生间4.5m*7.8m*1间;
五层:楼梯间7.8m*4.5m*3间,办公室7.8m*4.5m*1间,会议室7.8m*9m*1间,教师阅览室7.8m*9m*1间,小教室7.8m*9m*2间,男卫生间7.8m*4.7m*1间,女卫生间7.8m*4.7m*1间,普通教室10.2m*7.8m*5间,楼梯间6m*7.8m*1间,杂物间1.9m*7.8m*1间,男卫生间3.8m*7.8m*1间,女卫生间4.5m*7.8m*1间;

土木工程结构设计计算书

40107结构设计计算书-目录
1 前言 1
2 设计资料 1
3 设计依据 2
4 设计要求 2
5 结构布置及截面尺寸确定 3
6 荷载计算 14
6.1 竖向荷载计算 14
6.2 水平地震作用的计算 15
6.2.1 重力荷载代表值 15
6.2.2 框架横向刚度计算 30
6.2.3 结构基本自振周期计算 35
6.2.4 多遇地震影响时的横向水平地震作用 35
6.2.5 楼层地震剪力标准值 36
6.2.6 ⑪轴框架楼层地震剪力标准值 36
6.3 横向水平风荷载的计算(⑪轴框架) 38
7 内力计算及内力组合 40
7.1 内力计算 40
7.1.1 ⑪轴横向框架梁上竖向荷载 40
7.1.2 永久荷载作用下的内力计算 53
7.1.3 可变荷载作用下的内力计算 62
7.1.4 横向水平地震作用下的内力计算 77
7.1.5 横向水平风荷载作用下的内力计算 77
7.2 内力组合 93
7.3 内力调整 105
7.3.1 强柱弱梁要求 105
7.3.2 强剪弱弯要求 106
7.3.3 斜截面受剪承载力验算 106
8 框架杆件抗震承载力验算 108
8.1 框架梁抗震承载力验算 108
8.1.1 正截面受弯承载力验算 108
8.1.2 斜截面受剪承载力计算 109
8.2 框架柱抗震承载力验算 110
8.2.1 正截面受弯承载力验算 110
8.2.2 斜截面受剪承载力验算 110
8.3 框架节点核心区抗震承载力验算 116
9 框架梁柱配筋图 118
参考文献 119
致 谢 120

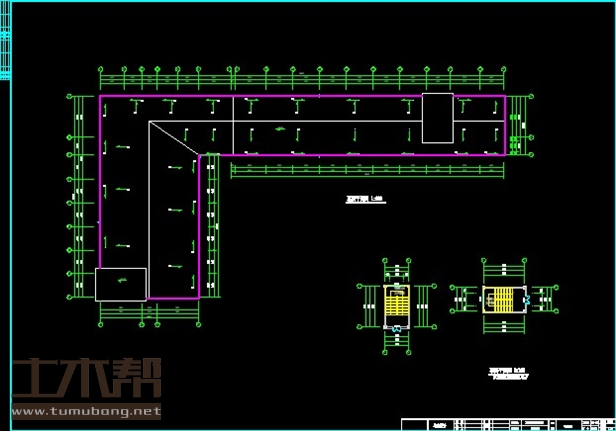

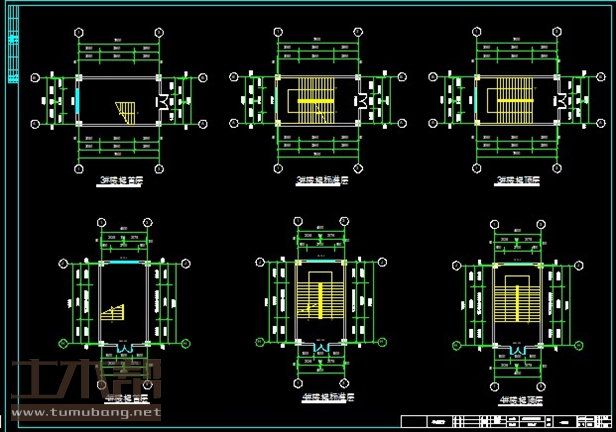

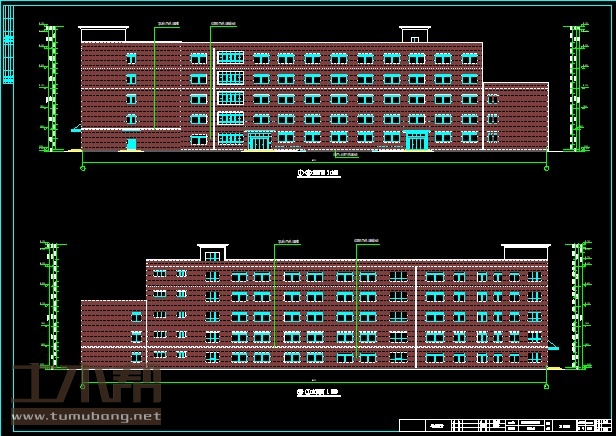

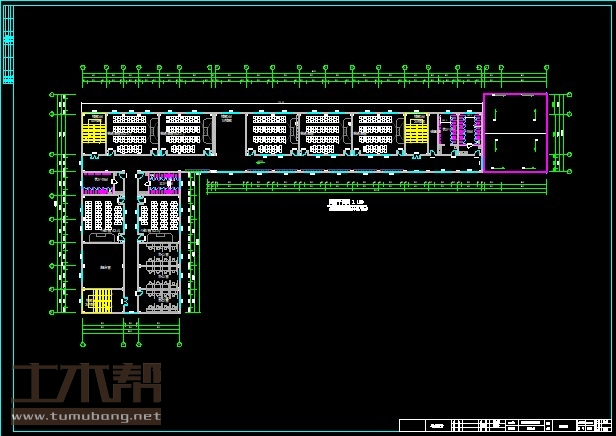

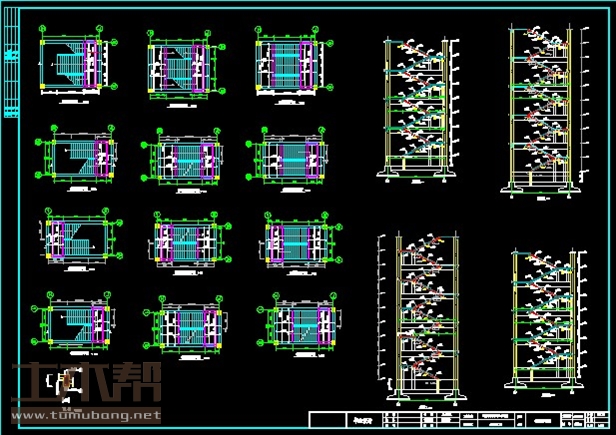

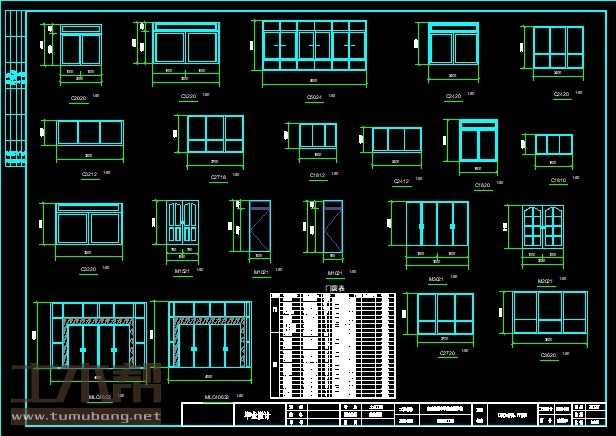

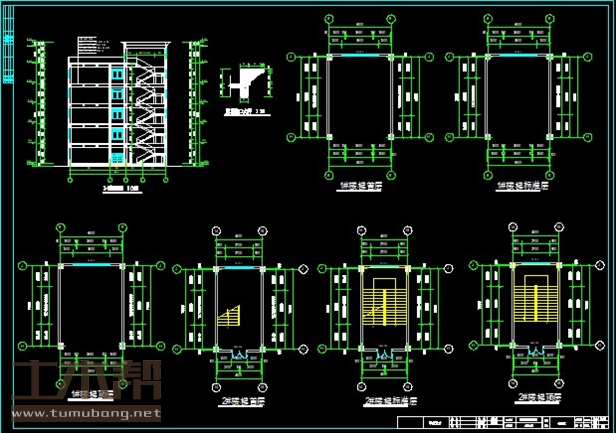

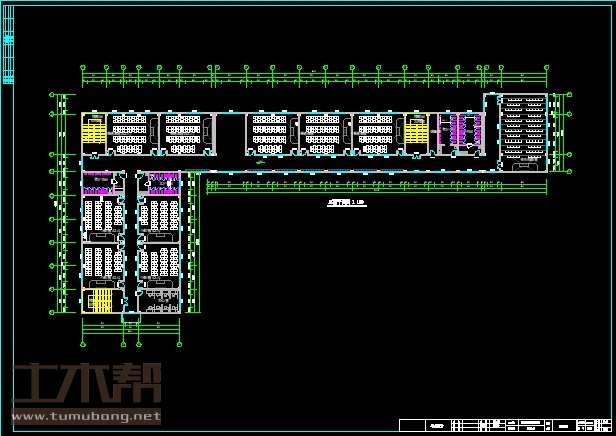

土木工程建筑设计施工图

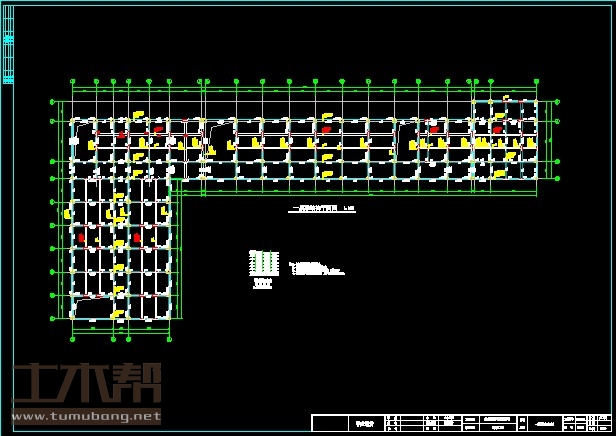

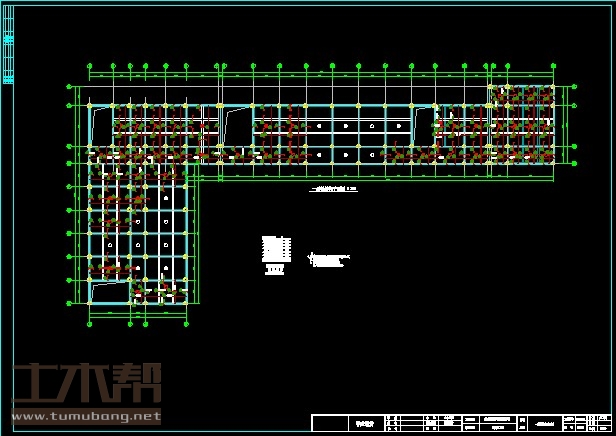

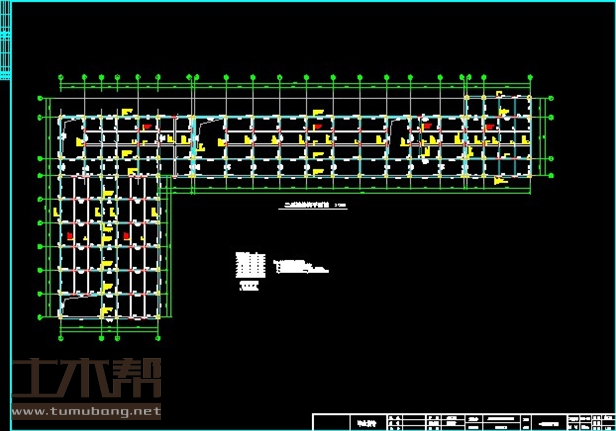

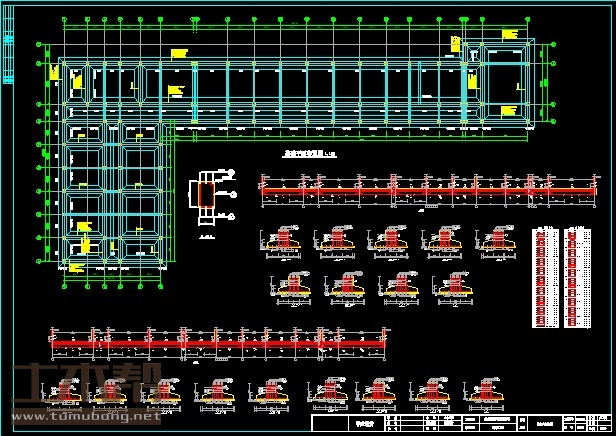

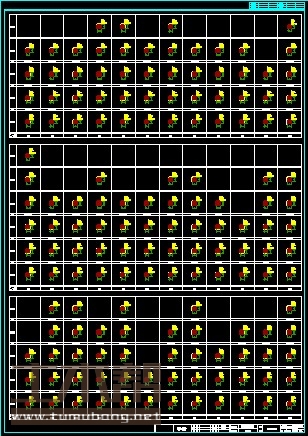

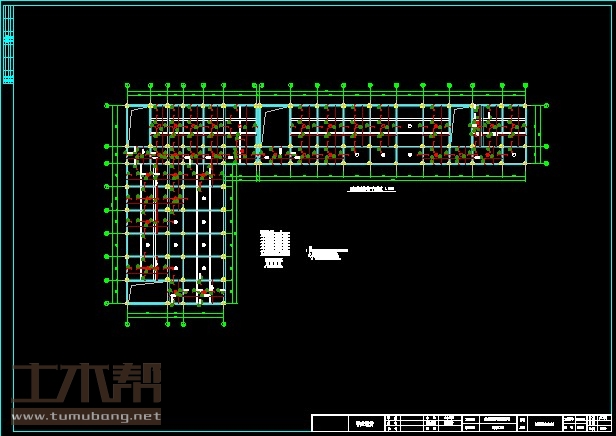

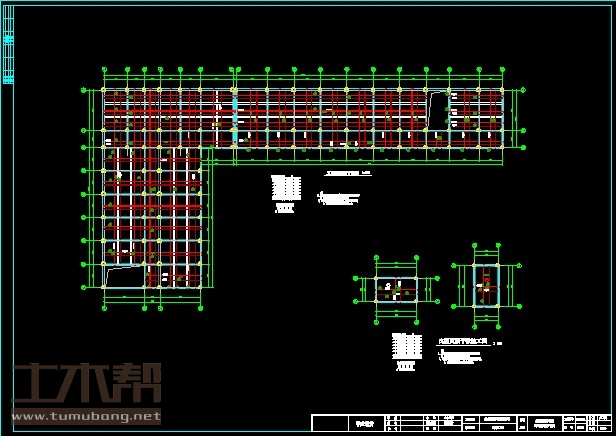

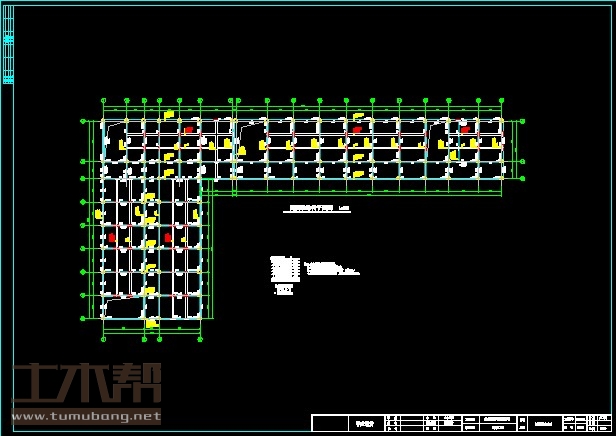

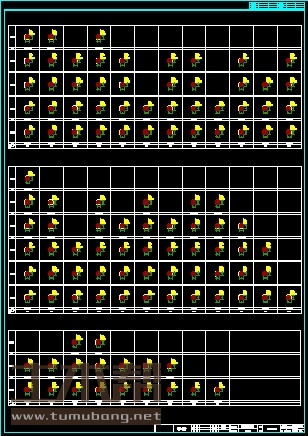

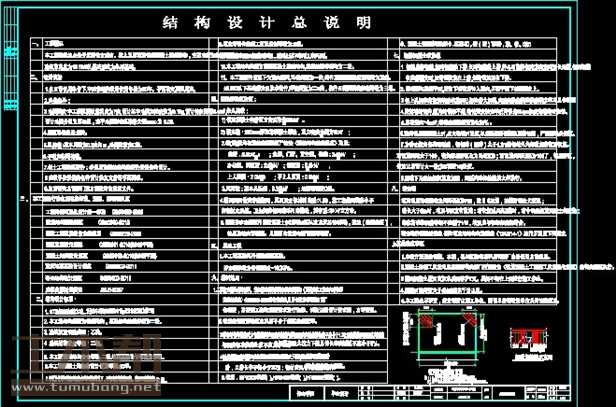

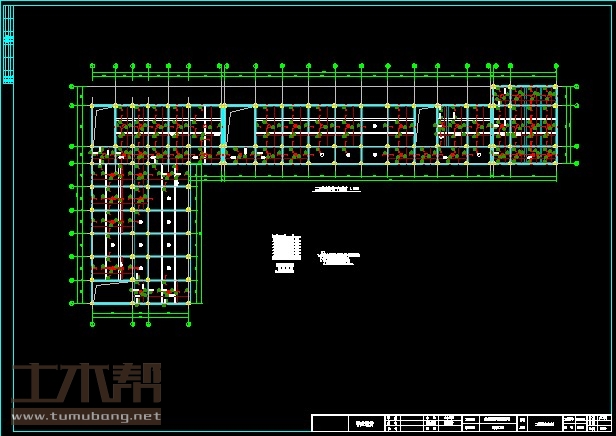

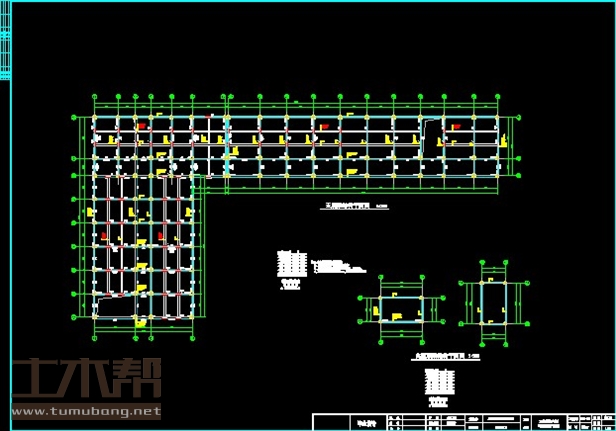

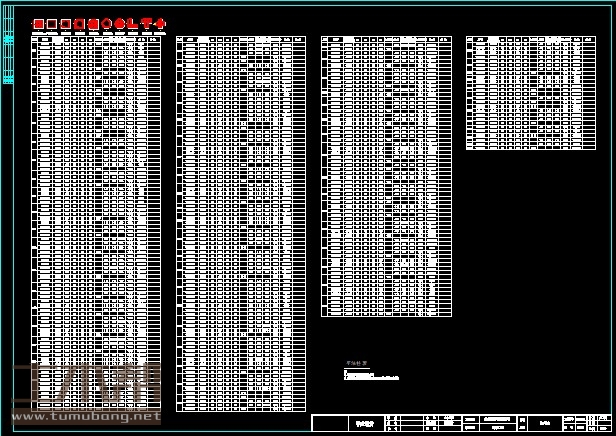

土木工程结构设计施工图

土木工程施工组织设计图
