10层框剪结构办公楼,土木工程建筑结构毕业设计,长30米,宽30米,面积9000平方米

土木工程建筑设计说明书

建筑长30m,宽30m.一榀框架首层层高4.2m,二至十层层高3.6m,柱距6m,4跨,跨度7.5m;
一层:店面6m*7.5m*6间,大楼管理处6m*5.4m*1间,消防控制室8.3m*5.4m*1间,楼梯间3.9m*7.5m*2间,电梯间2.3m*2.5m*3间,前室6.2m*2.5m*1间,男卫6.2m*2.5m*1间,女卫6.2m*2.5m*1间,前室3.9m*2.5m*1间,配电房3.9m*2.5m*1间,弱电间3.9m*2.5m*1间,强电间1.4m*2.5m*1间,店面6m*5.4m*1间,快餐部6m*7.5m*2间;
二至十层:办公室6m*7.5m*8间,楼梯间3.9m*7.5m*2间,电梯间2.3m*2.5m*3间,办公室6m*5.4m*6间,男卫6.2m*2.5m*1间,女卫6.2m*2.5m*1间,前室3.9m*2.5m*1间,配电房3.9m*2.5m*1间,弱电间3.9m*2.5m*1间,强电间1.4m*2.5m*1间,前室6.2m*2.5m*1间;

土木工程结构设计计算书

40102结构设计计算书-目录
1 设计任务 5
1.1 设计题目 5
1.2 结构形式 5
1.3 目的要求 5
1.4 设计依据 5
1.4.1工程概况 5
1.4.2 设计资料 5
1.4.3 结构设计 6
1.5 应完成的设计工作量 6
1.5.1 编制设计说明书 6
1.5.2 编制结构计算书 6
1.5.3 图纸绘制 7
1.6 进度安排 7
2建筑设计概述 10
2.1 总平面设计 10
2.2 平面设计 10
2.3 立面设计 10
2.4 构造设计 10
3 结构设计基本资料 12
4 结构选型与平面布置 13
5 构件截面尺寸估算与截面几何特征 14
5.1 构件截面尺寸估算 14
5.1.1 框架柱截面尺寸估算 14
5.1.2 框架梁截面尺寸估算 16
5.1.3 剪力墙截面尺寸估算 17
5.1.4 板截面尺寸估算 17
5.2 框架、剪力墙、连梁刚度计算 17
5.2.1 框架刚度计算 17
5.2.2 剪力墙刚度计算 22
5.2.3 连梁刚度计算 27
5.3 结构刚度特征值计算 38
6 竖向荷载及水平荷载计算 40
6.1 竖向荷载标准值 40
6.1.1 屋面荷载标准值 40
6.1.2 楼面荷载标准值 40
6.1.3 墙体自重标准值 42
6.1.4 梁自重标准值（单位长度自重） 43
6.1.5 柱自重标准值（单位长度自重） 44
6.1.6 门窗自重标准值 44
6.2 横向水平地震作用 44
6.2.1 重力荷载代表值计算 44
6.2.2 横向水平地震作用计算 49
6.3 横向风荷载计算 52
6.3.1 风荷载标准值 52
6.3.2 总风荷载计算 53
7 水平荷载作用效应分析 54
7.1 横向水平地震作用折算及水平位移验算 54
7.1.1 水平地震作用折算 54
7.1.2 水平位移验算 55
7.2 水平地震作用下的内力计算 56
7.2.1 总剪力墙、总框架和总连梁的内力 56
7.2.2 各根柱、各根连梁、各片剪力墙的内力 59
7.2.3 框架梁、柱的内力计算 62
7.3 横向风荷载作用折算及水平位移验算 67
7.3.1 横向风荷载作用折算 67
7.3.2 水平位移验算 68
7.4 横向风荷载作用下的内力计算 69
7.4.1 总剪力墙、总框架和总连梁的内力 69
7.4.2 各根柱、各根连梁、各片剪力墙的内力 72
7.4.3 框架梁、柱的内力计算 75
8 竖向荷载作用下结构的内力计算 65
8.1 框架内力计算 65
8.1.1 恒载作用下的内力 65
8.1.2 活载作用下的内力 77
8.2连梁内力计算 87
8.2.1 恒载作用下的内力 87
8.2.2 活载作用下的内力 92
8.3 剪力墙内力计算 96
8.3.1 恒载作用下的内力 96
8.3.2 活载作用下的内力 101
9 荷载效应组合 104
9.1 梁柱内力调整 104
9.2 梁、柱、剪力墙控制截面内力标准值 107
9.3 梁、柱、剪力墙内力组合 110
9.4 梁、柱、剪力墙最不利内力 118
10 截面设计 124
10.1 框架梁及连梁 124
10.1.1 正截面受弯承载力计算 124
10.1.2 斜截面受剪承载力计算 129
10.2 框架柱 130
10.2.1剪跨比和轴压比 130
10.2.2正截面抗弯承载力计算 131
10.2.3斜截面抗弯承载力计算 138
10.3 剪力墙 141
10.3.1正截面承载力计算 141
10.3.2斜截面承载力计算 148
11 楼板、次梁设计 150
11.1 楼板设计 150
11.1.1 楼板分类 150
11.1.2 设计参数 150
11.1.3 荷载折算 151
11.1.4 双向板设计 151
11.2 次梁设计 158
11.2.1次梁编号 158
11.2.2次梁截面设计 158
12 楼梯设计 161
12.1 设计资料 161
12.1.1 楼梯结构示意图 161
12.1.2 材料信息 161
12.2 楼梯设计 161
12.2.1梯段板设计 161
12.2.2平台板设计 162
12.2.3平台梁设计 163
13 基础设计 165
13.1基本设计资料 165
13.2基础方案选型 166
13.3 ①轴各柱下桩基础设计 166
13.3.1 ①轴框架柱C下桩基础设计 166
13.3.2 ①轴框架柱B、D下桩基础设计 169
13.3.3 ①轴框架柱A、E下桩基础设计 172

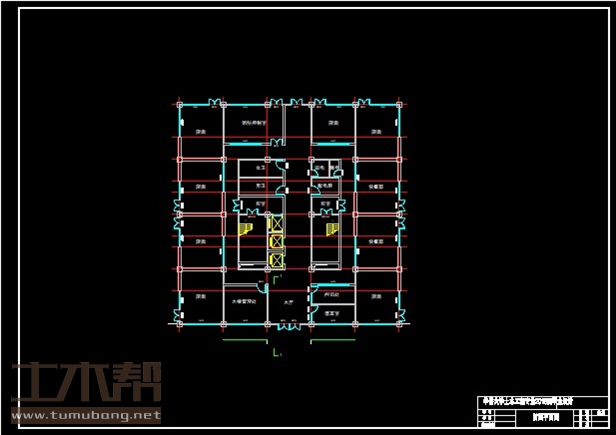

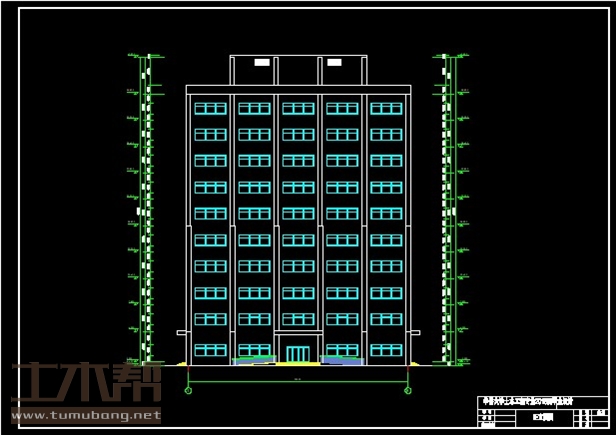

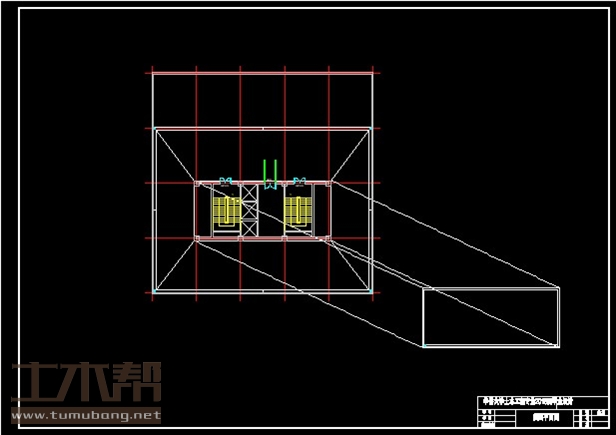

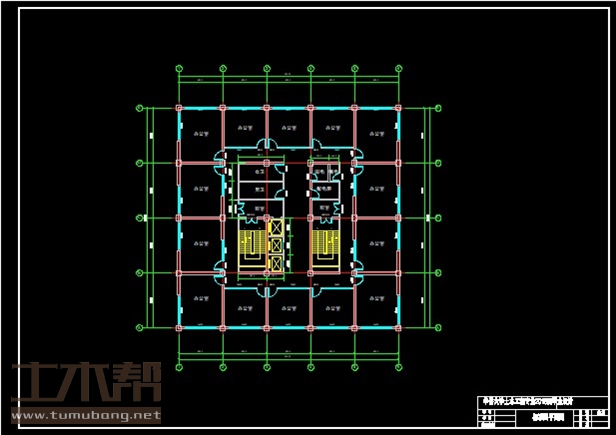

土木工程建筑设计施工图

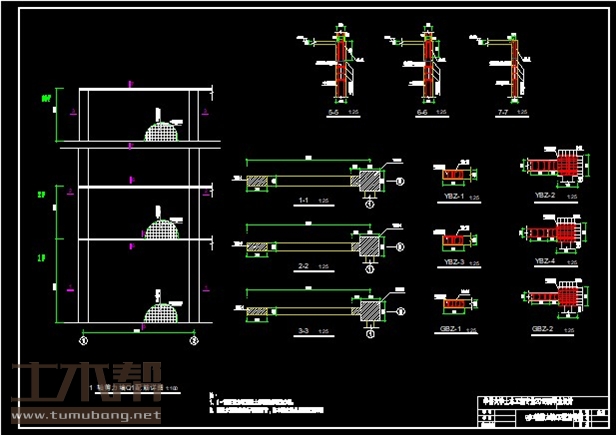

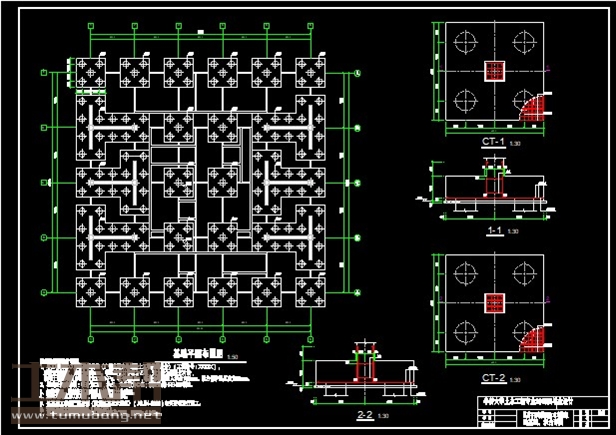

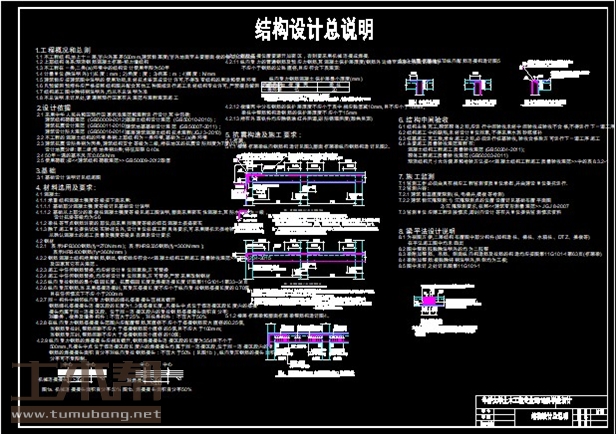

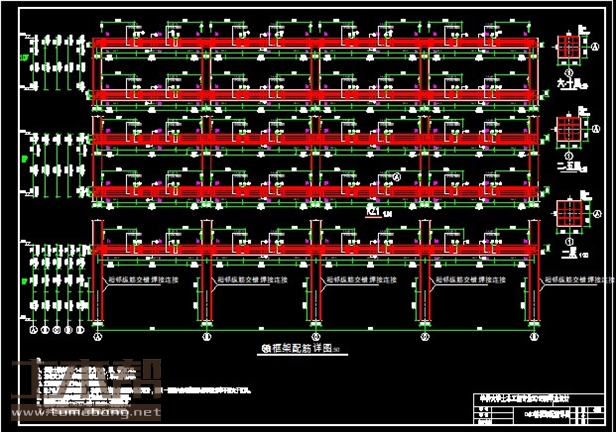

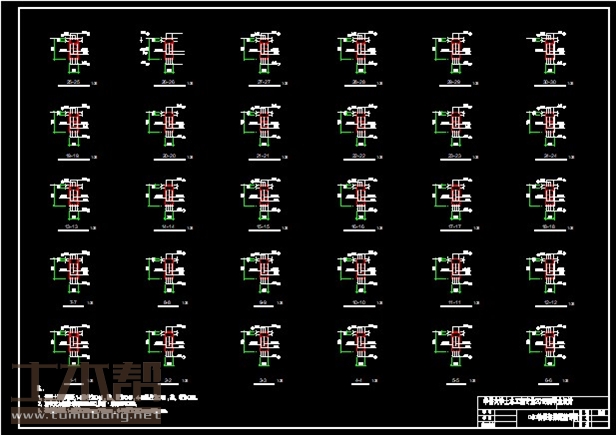

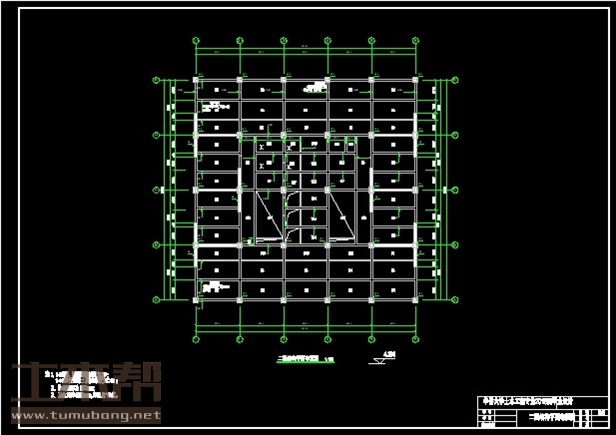

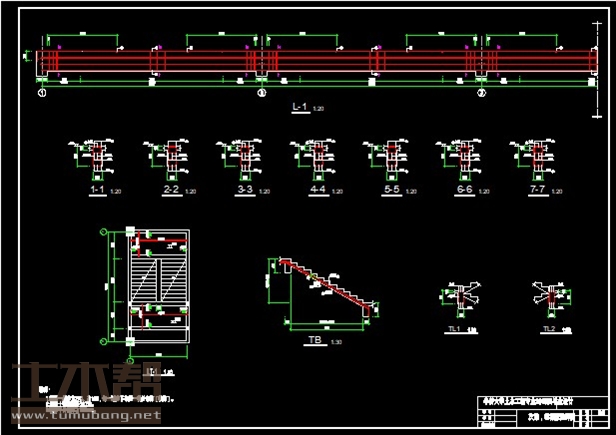

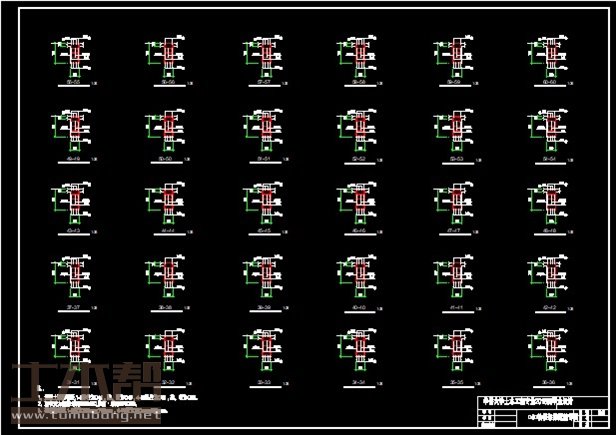

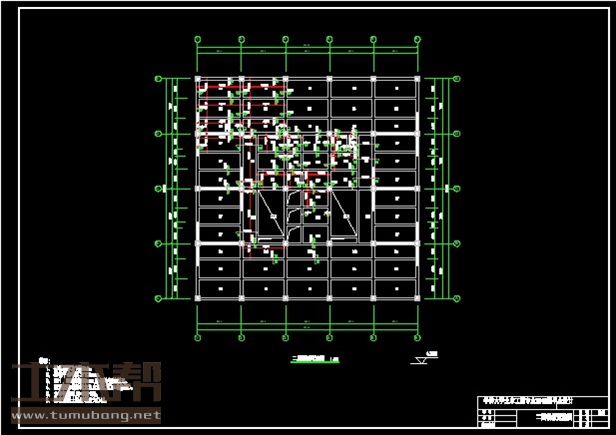

土木工程结构设计施工图

土木工程施工组织设计图
