3层框架结构办公楼,土木工程建筑结构毕业设计,长43.2米,宽18米,面积2400平方米

土木工程建筑设计说明书

建筑长43.2m,宽18m.一榀框架首层层高4.2m,二至三层层高3.6m,柱距3.6m,3跨,跨度7.8m,2.4m,7.8m;
一层:办公室10.8m*7.8m*4间,办公室7.2m*7.8m*2间,门厅7.2m*7.8m*1间,卫生间3.6m*7.8m*2间,会议室10.8m*7.8m*1间,楼梯间3.6m*7.8m*1间;
二至三层:办公室10.8m*7.8m*4间,办公室7.2m*7.8m*3间,卫生间3.6m*7.8m*2间,会议室10.8m*7.8m*1间,楼梯间3.6m*7.8m*1间;

土木工程结构设计计算书

40101结构设计计算书-目录
摘 要 I
ABSTRACT II
1 结构设计基本参数 1
1.1 工程概况 1
1.2 基本设计资料 1
1.3 结构设计资料 1
1.4 主要材料的选用 2
1.5 楼屋面活荷载标准值 2
2 结构方案与布置 3
2.1 结构方案 3
2.2 柱网布置及层高 3
2.3 主要构件尺寸初步估算 3
2.3.1 框架梁尺寸的初步选取 3
2.3.2 框架柱尺寸的初步选取 4
2.3.3 板厚设计 4
3 结构横向框架计算简图 5
3.1 轴线图 5
3.2 梁、柱线刚度计算 5
3.2.1 梁的线刚度 5
3.2.2 柱的线刚度 5
3.2.3 相对线刚度计算 6
4 荷载计算 7
4.1 竖向荷载计算 7
4.1.1 恒荷载的计算 7
4.1.2 活荷载标准值计算 9
4.1.3 横向框架均布荷载计算 10
4.2 风荷载的计算 15
4.2.1 风荷载标准值计算 15
4.2.2 计算各楼层处风荷载 16
4.2.3 风荷载作用下的侧移验算 17
5 内力计算 19
5.1 竖向荷载作用下框架结构内力 19
5.1.1 固端弯矩计算 19
5.1.2 分配系数计算 21
5.1.3 梁柱杆端弯矩计算 21
5.1.4 横梁跨中弯矩 24
5.1.5 梁端剪力及柱轴力 26
5.1.6 柱端轴力计算 30
5.2 风荷载标准值作用下的内力计算 32
6 内力组合 38
6.1 一般规定 38
6.1.1 内力调幅 38
6.1.2 控制截面及最不利内力 38
6.1.3 内力换算 38
6.1.4 荷载组合 40
6.2 梁柱的内力组合 40
7 截面设计 47
7.1 梁的设计 47
7.1.1 框架梁内力组合值 47
7.1.2 梁配筋计算 47
7.2 柱截面设计 49
7.2.1 柱内力组合值 49
7.2.2 柱配筋计算 49
7.3 板的设计 52
7.3.1 楼面板计算 52
7.3.2 屋面板计算 57
7.4 楼梯设计 57
7.4.1 平面布置图 57
7.4.2 楼梯梯段斜板设计 58
7.4.3 平台板设计 60
7.4.4 平台梁设计 61
7.5 基础设计 62
7.5.1 初步确定基础尺寸 62
7.5.2 基础承载力验算 64
7.5.3 配筋计算 65
8 结 语 67
参考文献 68
致 谢 69
附 图 70

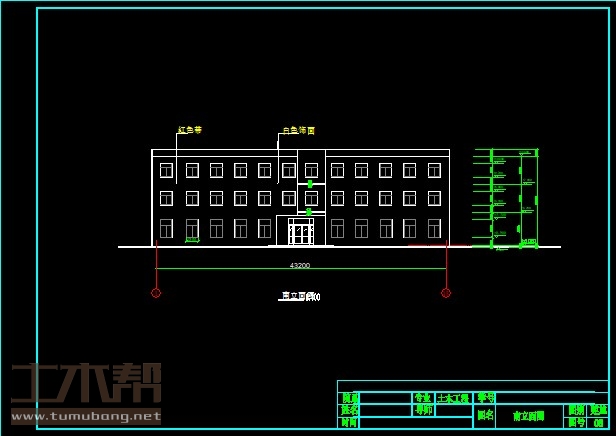

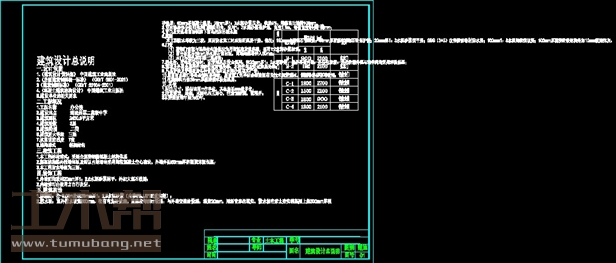

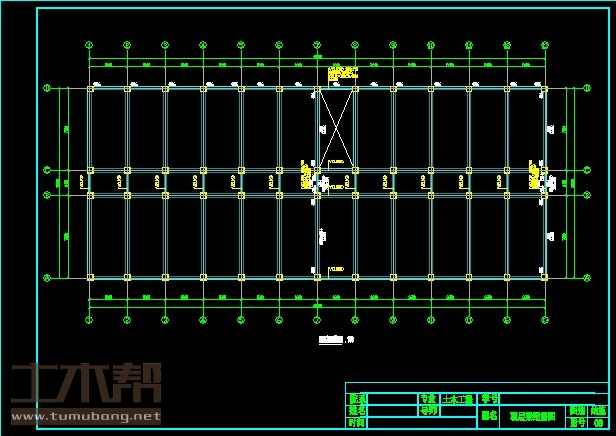

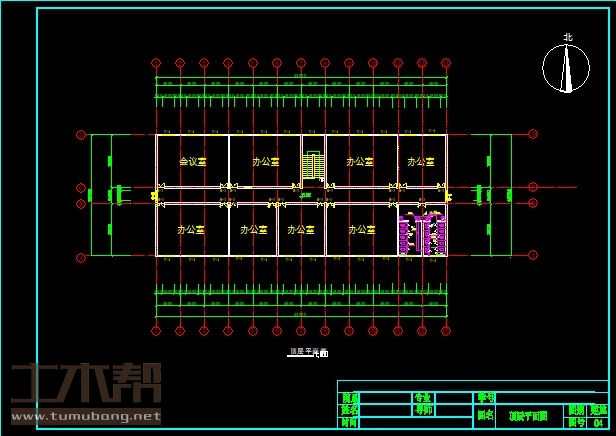

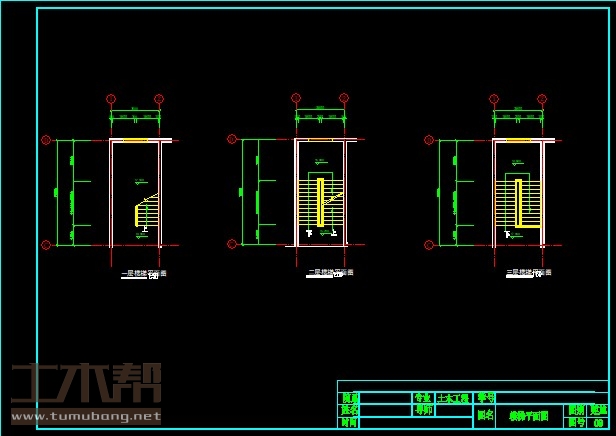

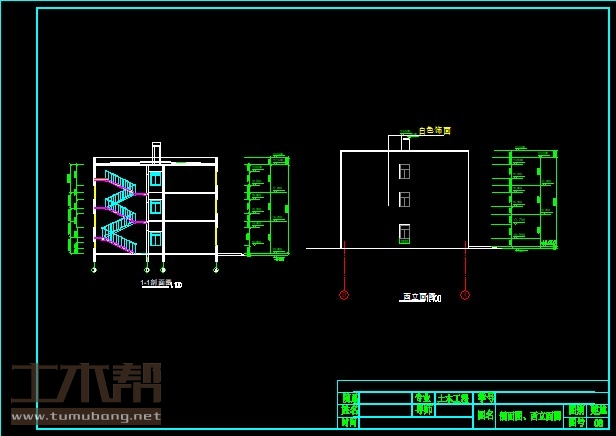

土木工程建筑设计施工图

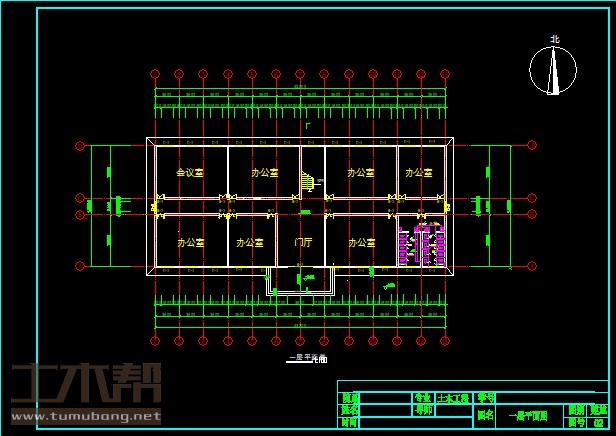

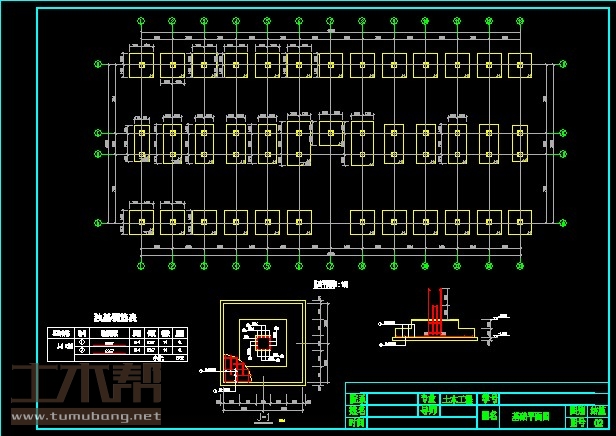

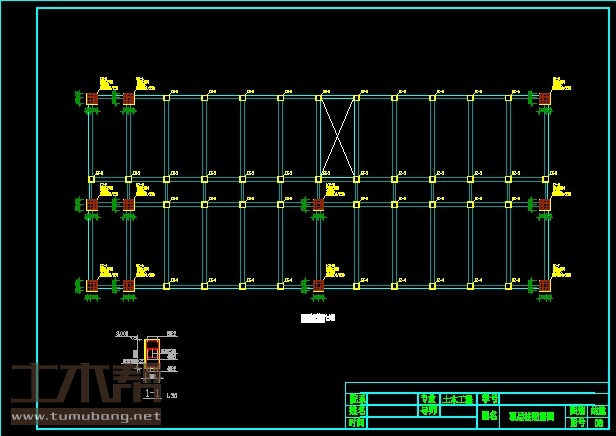

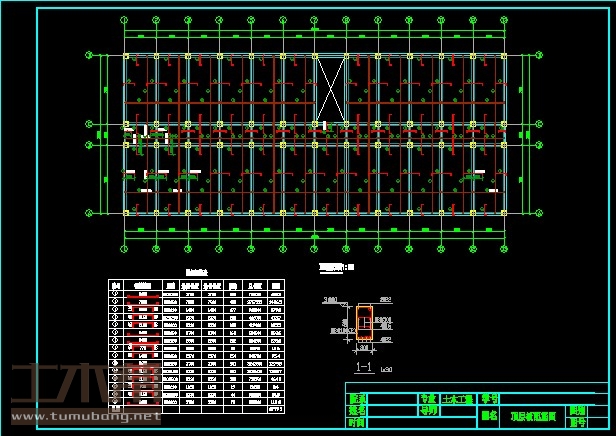

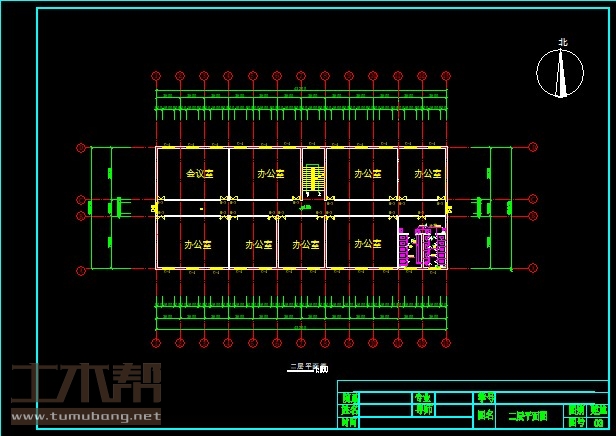

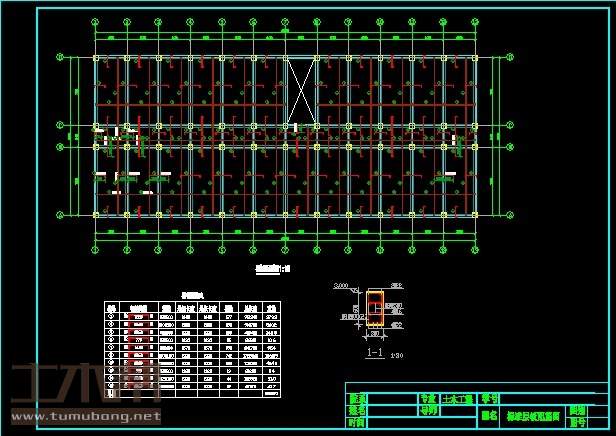

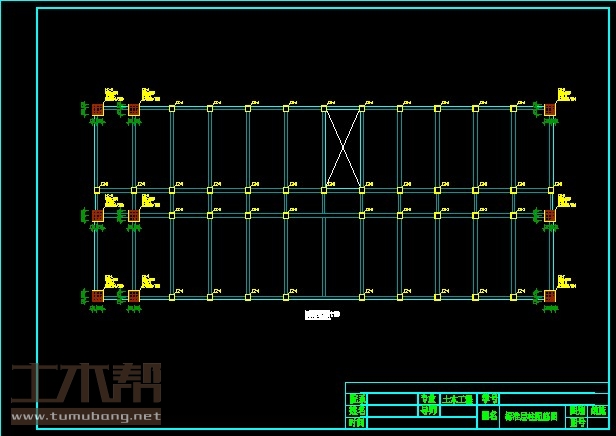

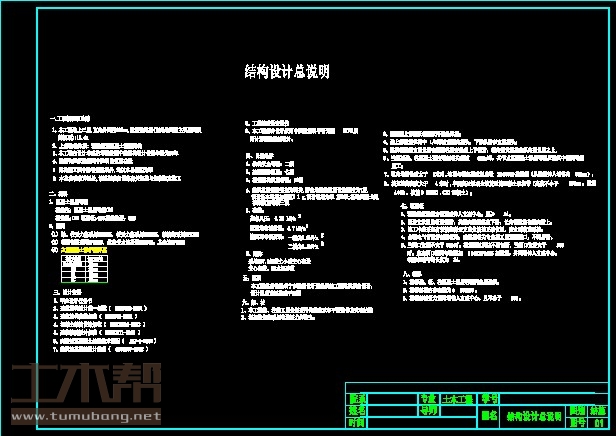

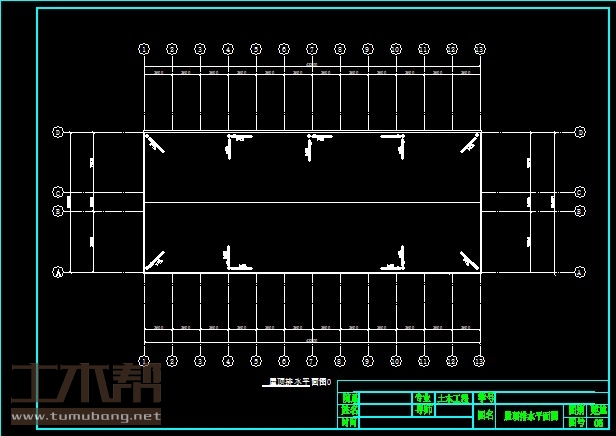

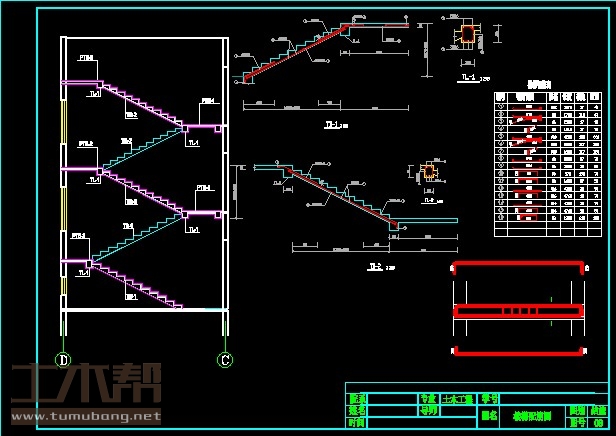

土木工程结构设计施工图

土木工程施工组织设计图
