5层框架结构教学楼,土木工程建筑结构毕业设计,长36.9米,宽19.6米,面积3616平方米

土木工程建筑设计说明书

建筑长36.9m,宽19.6m.一榀框架首层层高5.2m,二至五层层高3.3m,4跨,5.7m,2.4m,4m,4m;

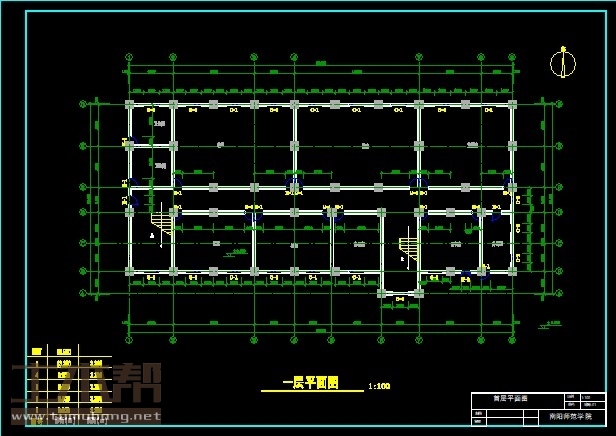

一层:楼梯间4.2m*5.7m*1间,教室7.8m*5.7m*1间,教室7.5m*5.7m*1间,办公室4.8m*5.7m*1间,楼梯间3.6m*7.8m*1间,图书室6m*5.7m*1间,办公室3m*5.7m*1间,卫生间4.2m*4m*2间,教室11.7m*8m*1间,教室12m*8m*1间,资料室教室9m*8m*1间;
二至四层:楼梯间4.2m*5.7m*1间,教室7.8m*5.7m*1间,教室7.5m*5.7m*1间,办公室4.8m*5.7m*1间,楼梯间3.6m*7.8m*1间,卫生间4.5m*5.7m*2间,教室8.1m*8m*1间,教室7.8m*8m*1间,多媒体室12m*8m*1间,试验室9m*8m*1间;
五层:楼梯间4.2m*5.7m*1间,卫生间3.9m*5.7m*2间,教室7.5m*5.7m*1间,办公室4.8m*5.7m*1间,楼梯间3.6m*7.8m*1间,舞蹈教室12m*8m*1间,教室7.8m*8m*2间;

土木工程结构设计计算书

40099结构设计计算书-目录
1 总信息 1
1.1结构材料信息 1
1.2 风荷载信息 2
1.3地震信息 2
1.4活荷载信息 3
1.5调整信息 4
1.6配筋信息 5
1.7设计信息 5
2 结构位移 14
2.1 X方向地震作用下的楼层最大位移 14
2.2 X双向地震作用下的楼层最大位移 15
2.3 X方向风荷载作用下的楼层最大位移 15
2.4 Y方向地震作用下的楼层最大位移 16
2.5 Y双向地震作用下的楼层最大位移 16
2.6 Y方向风荷载作用下的楼层最大位移 17
2.7 竖向恒载作用下的楼层最大位移 18
2.8 竖向活载作用下的楼层最大位移 18
2.9 X方向地震作用规定水平力下的楼层最大位移 18
3 周期 振型 地震力 20
3.1考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数 20
3.2仅考虑 X 向地震作用时的地震力 20
3.3各振型作用下 X 方向的基底剪力 24
3.4各层 X 方向的作用力(CQC) 25
3.5仅考虑 Y 向地震时的地震力 25
3.6各振型作用下Y方向的基底剪力 29
3.7各层Y方向的作用力(CQC) 30
4柱梁内力输出 32
4.1柱内力输出 32
4.2梁内力输出 43

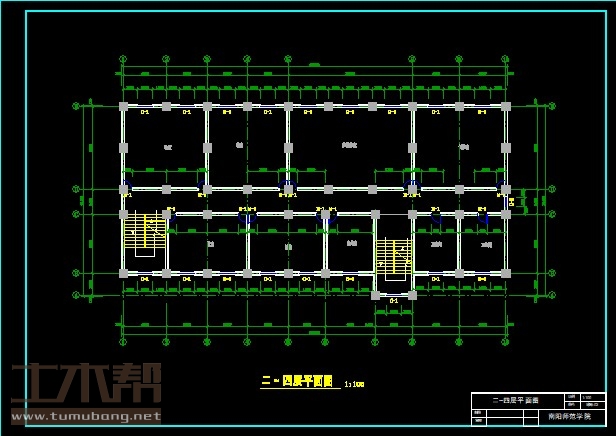

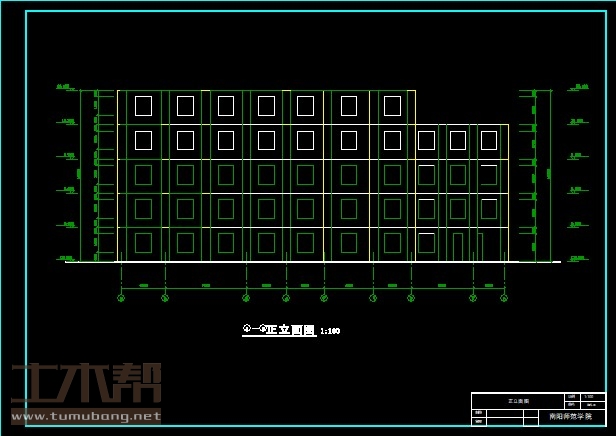

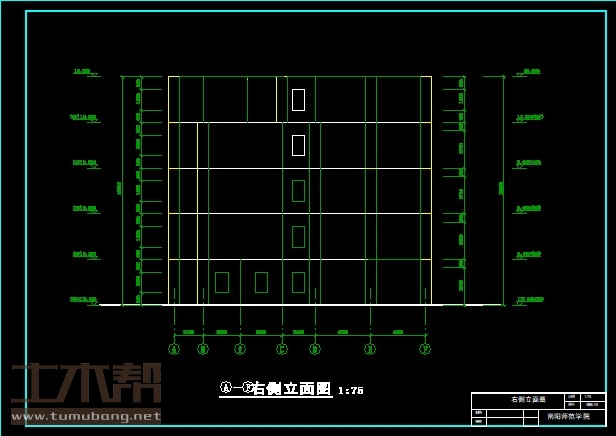

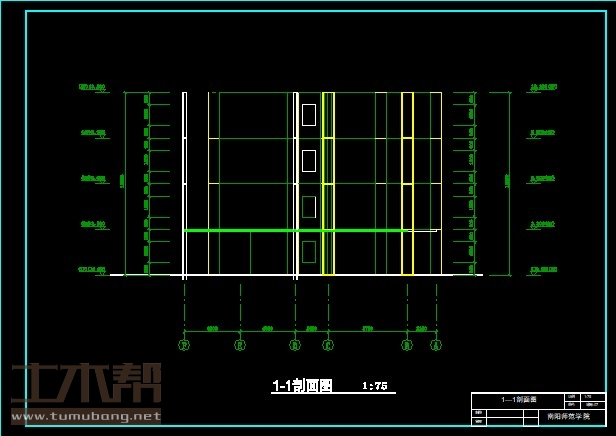

土木工程建筑设计施工图

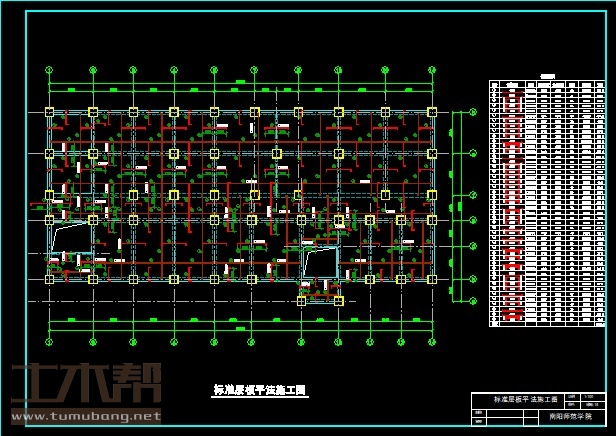

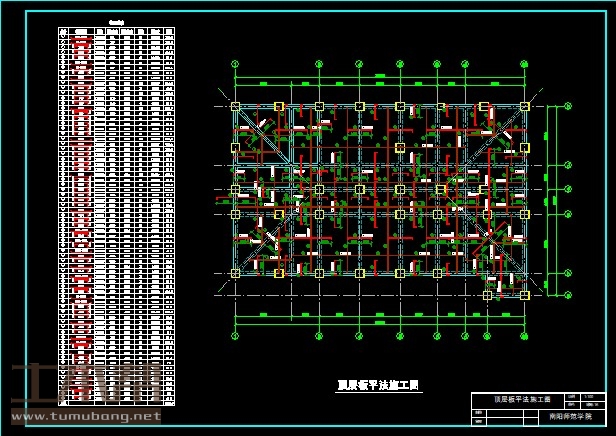

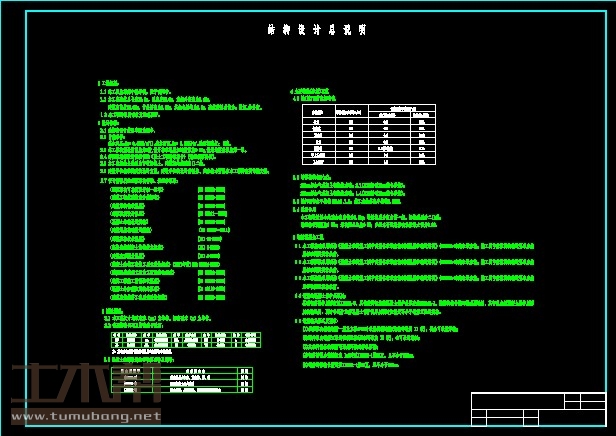

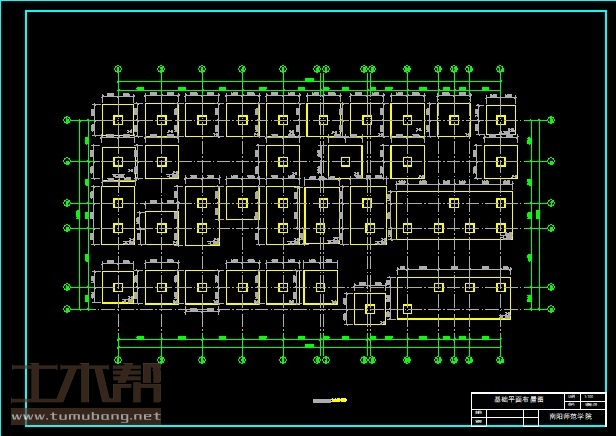

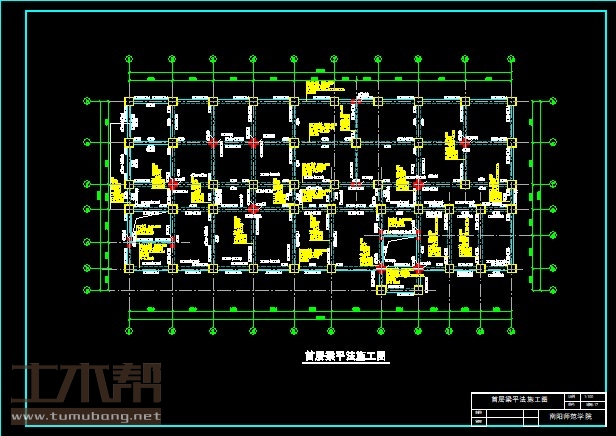

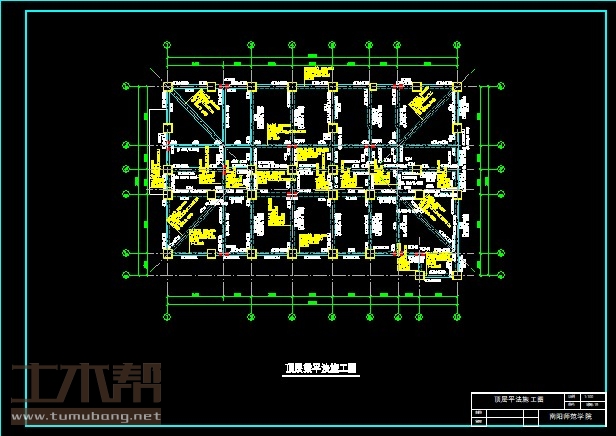

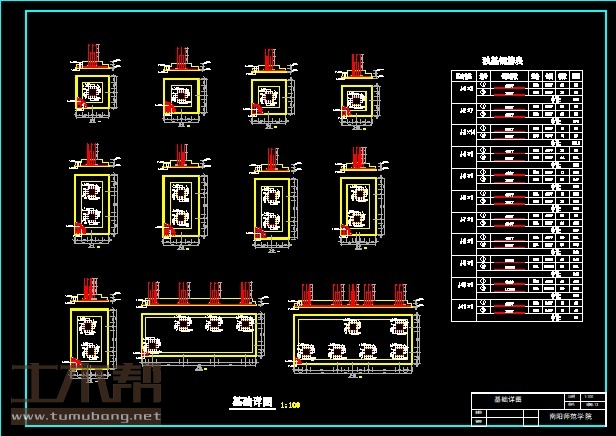

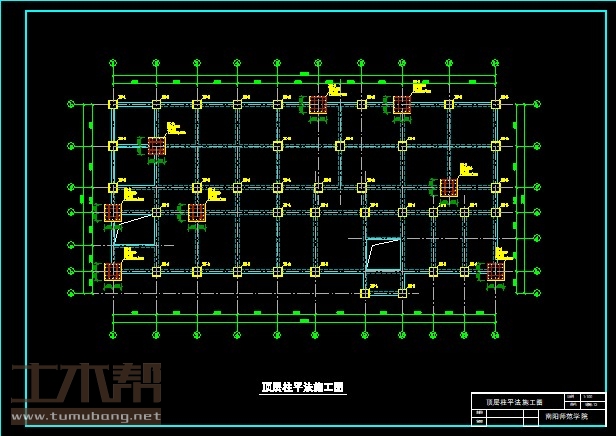

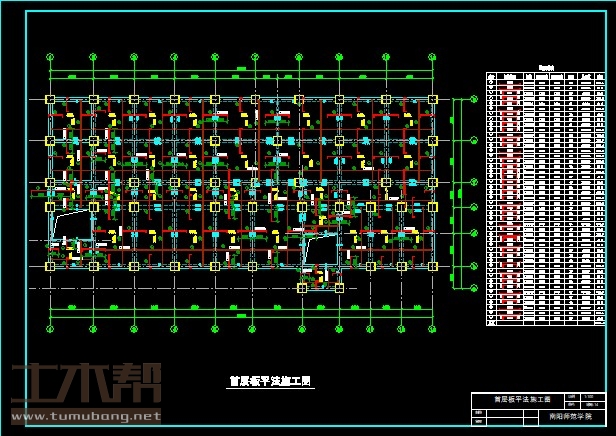

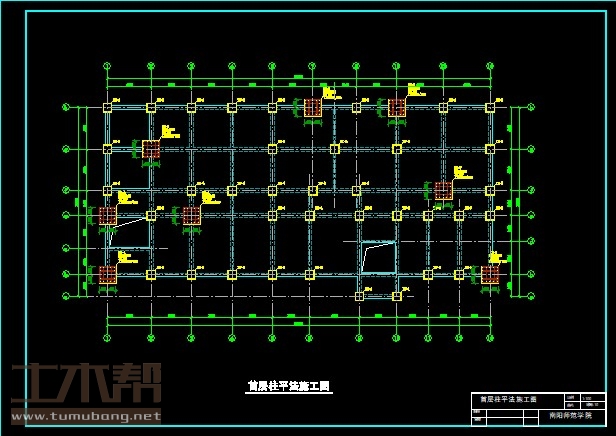

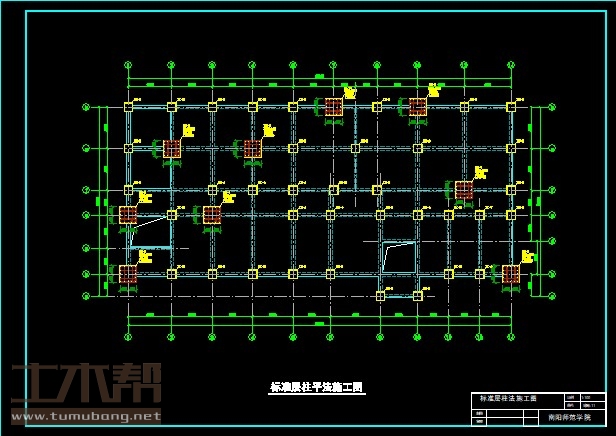

土木工程结构设计施工图

土木工程施工组织设计图
