5层框架结构教学楼,土木工程建筑结构毕业设计,长55.2米,宽18.3米,面积5051平方米

土木工程建筑设计说明书

建筑长55.2m,宽18.3m.一榀框架首层层高4.2m,二至五层层高3.9m,柱距4.2m,3跨,跨度7.2m,3.3m,7.2m;
一层:教室8.4m*7.2m*6间,办公室4.2m*7.2m*2间,值班室4.2m*7.2m*1间,大厅8.4m*7.2m*1间,女卫4.2m*7.2m*2间,男卫4.2m*7.2m*2间,楼梯间4.2m*7.2m*3间,教师休息室4.2m*7.2m*2间;
二至五层:教室8.4m*7.2m*7间,办公室4.2m*7.2m*1间,女卫4.2m*7.2m*2间,男卫4.2m*7.2m*2间,楼梯间4.2m*7.2m*3间,教师休息室4.2m*7.2m*2间;

土木工程结构设计计算书

40096结构设计计算书-目录
摘要 1
Abstract 1
引言 2
1 建筑设计 3
1.1 建筑平立面设计 3
1.2 装饰 3
1.3 楼梯设计 3
2 结构设计技术条件 4
2.1 工程概况 4
2.2 设计资料 4
2.2.1 材料 4
2.2.2 楼地面做法 4
2.2.3 荷载取值 4
2.2.4 主要结构及墙体截面尺寸 5
2.2.5 基础 5
2.2.6 地质气象资料 5
2.2.7 结构设计参数 6
3 结构方案 7
3.1 构件及材料尺寸 7
3.1.1 梁初估 7
3.1.2 柱初估 7
3.1.3 板初估 9
3.2 计算简图的确定 9
4 荷载统计 12
4.1 永久荷载标准值计算 12
4.2 可变荷载标准值计算 18
4.3 风荷载标准值 20
4.4 地震作用 22
4.4.1 重力荷载代表值 22
4.4.2 地震作用的计算 23
4.5 侧移验算 28
4.5.1 风荷载作用下的侧移验算 28
4.5.2 地震作用下的侧移验算 28
5 内力计算 29
5.1 内力计算方法 29
5.2 竖向荷载作用下的内力计算 29
5.2.1 计算分配系数 29
5.2.2 恒载作用下固端弯矩计算 32
5.2.3 恒载满布时一榀框架的弯矩二次分配法 33
5.2.4 恒载作用下的一榀框架的内力图 34
5.2.5 活载作用下固端弯矩计算 36
5.2.6 活载满布时一榀框架的弯矩二次分配法 38
5.2.7 活载作用下的一榀框架的内力图 39
5.3 风荷载作用下的内力计算 41
5.3.1 风荷载作用下的内力计算过程 42
5.3.2 左风载作用下的一榀框架的内力图 43
5.4 地震作用下内力计算 45
5.4.1 地震作用下内力计算过程 46
5.4.2 左震作用下的一榀框架的内力图 47
6 内力组合 50
6.1 梁的内力组合 50
6.2 柱的内力组合 53
7 梁柱配筋计算 57
7.1 梁的正截面设计 57
7.2 梁的斜截面设计 58
7.3 柱的正截面设计 61
7.4 柱的斜截面设计 63
8 楼板设计 65
8.1 荷载计算 65
8.2 内力计算 66
8.3 楼板配筋计算 68
9 基础设计 70
9.1 内力组合 70
9.2 确定基础尺寸 70
9.3 持力层地基承载力验算 71
9.4 基础抗冲切验算 72
9.5 基础底面配筋 73
10 楼梯设计 76
10.1 踏步板设计 76
10.2 斜梁设计 77
10.3 平台板的设计 78
10.4 平台梁的设计 79
11 雨篷设计 81
11.1 雨篷板计算 81
11.2 连系梁计算 83
11.3 悬挑梁计算 83
11.4 抗倾覆验算 84
结论 85
参考文献 86
致谢 87

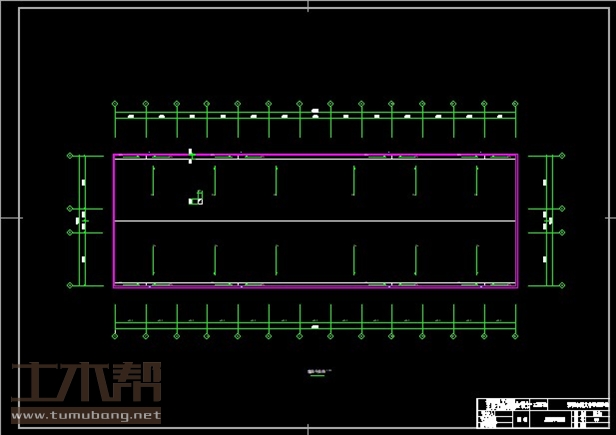

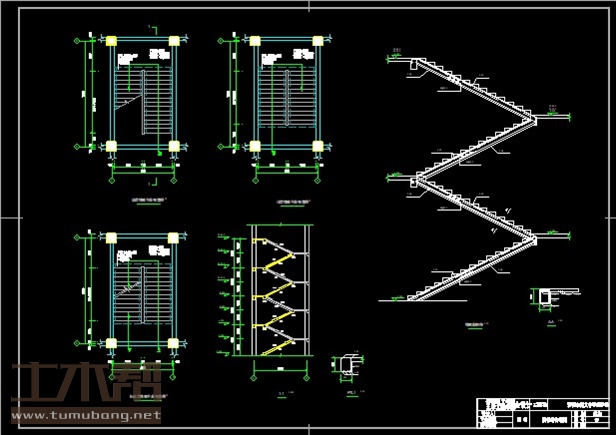

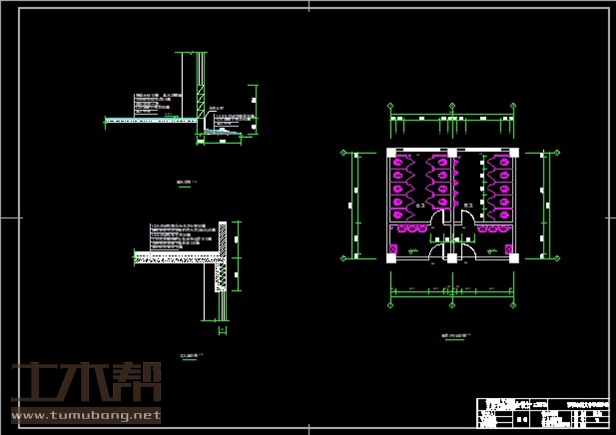

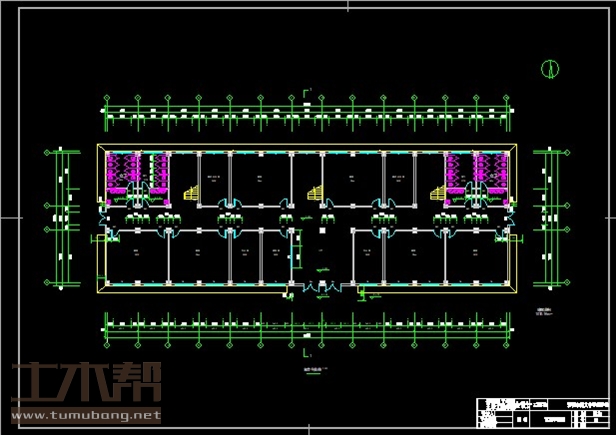

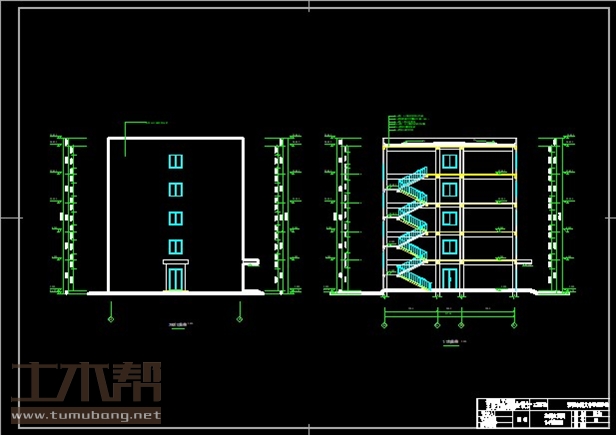

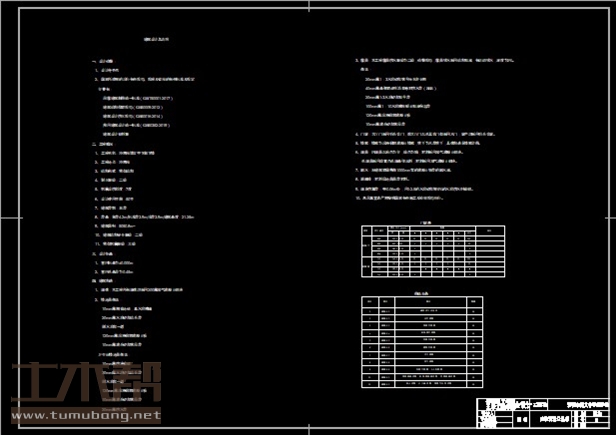

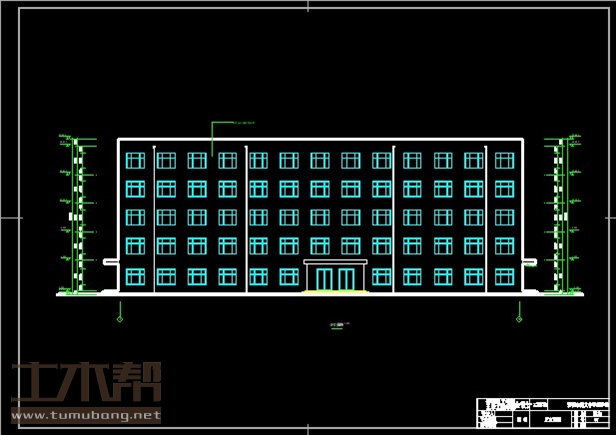

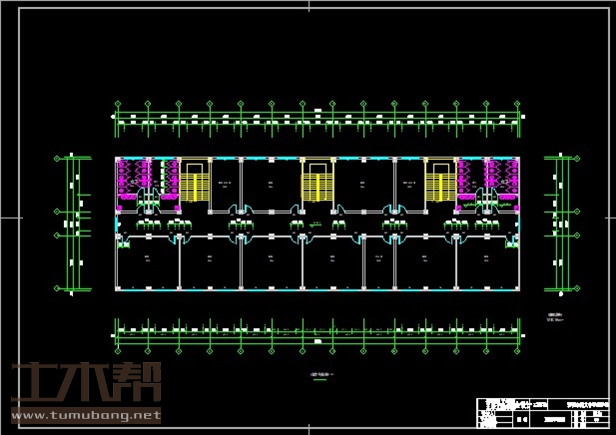

土木工程建筑设计施工图

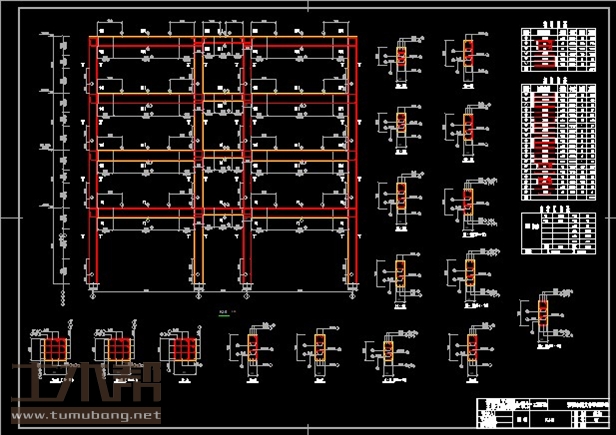

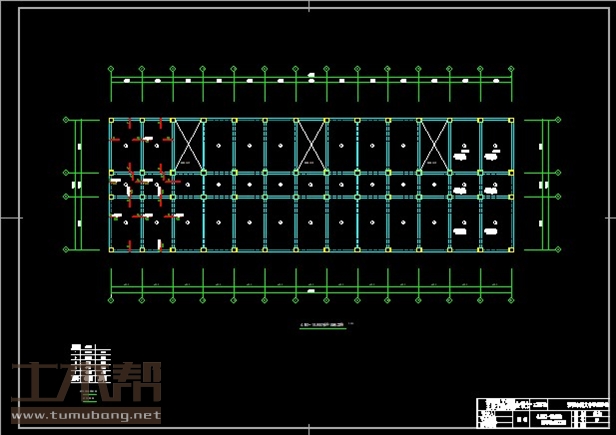

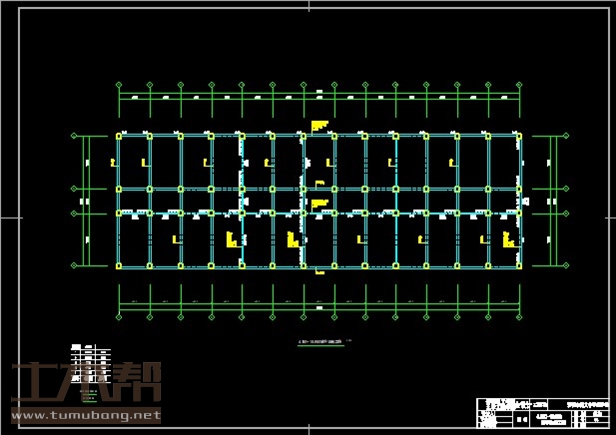

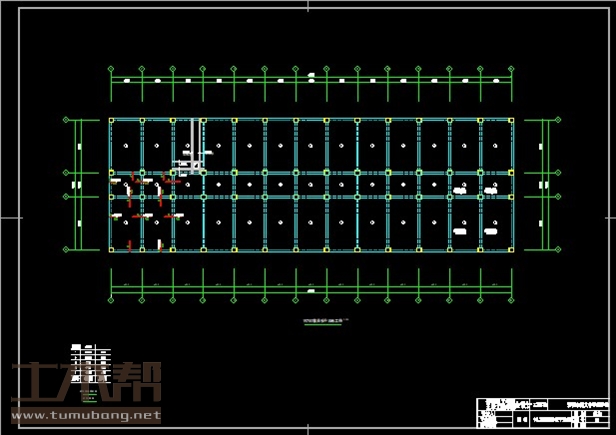

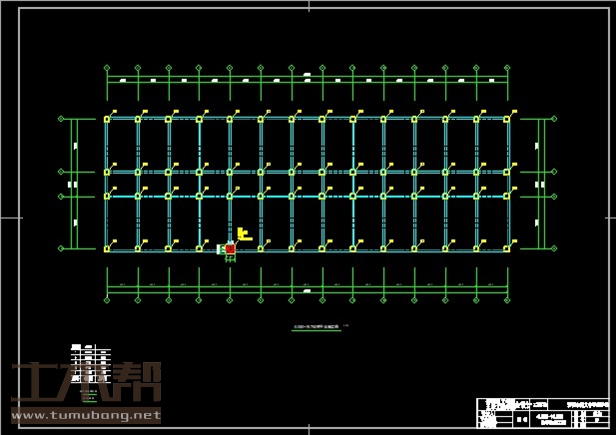

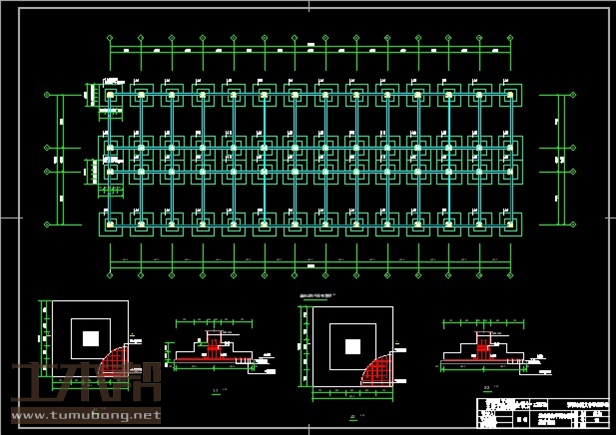

土木工程结构设计施工图

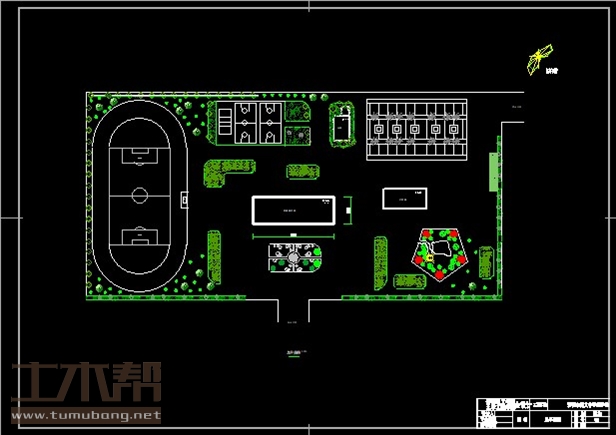

土木工程施工组织设计图
