4层框架结构不限,土木工程建筑毕业设计,长62米,宽16.2米,面积4018平方米

土木工程建筑设计说明书

建筑长62m,宽16.2m.一榀框架首层层高3.9m,二至四层3.6m,,柱距9m,3跨,跨度6.9m,2.4m,6.9m;

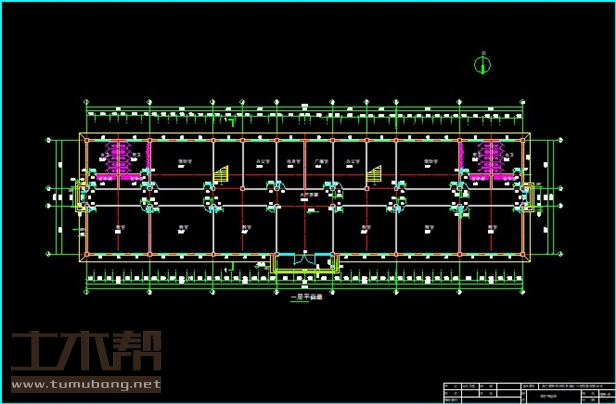

一层:教室9m*6.9m*6间,门厅8m*6.9m*1间,女卫4.5m*6.9m*2间,男卫4.5m*6.9m*2间,活动室9m*6.9m*2间,楼梯间4.2m*6.9m*2间,办公室4.8m*6.9m*2间,收发室4m*6.9m*1间,广播室4m*6.9m*1间;

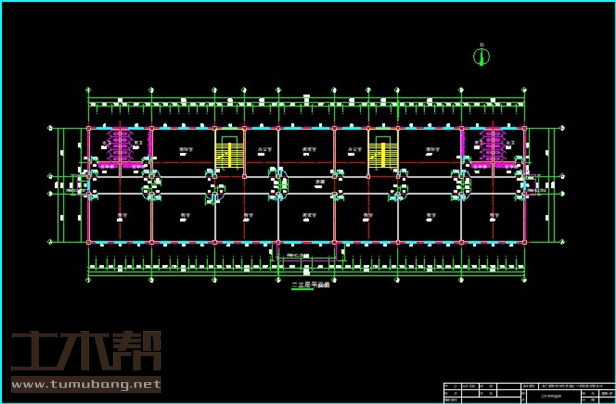

二至四层:教室9m*6.9m*6间,阅览室8m*6.9m*2间,女卫4.5m*6.9m*2间,男卫4.5m*6.9m*2间,活动室9m*6.9m*2间,楼梯间4.2m*6.9m*2间,办公室4.8m*6.9m*2间;

土木工程结构设计计算书

40094结构设计计算书-目录
摘要 I
Abstract II
第1章 工程概况 1
第2章 构件尺寸确定 2
2.1 构件材料和尺寸估算 2
2.1.1 构件材料 2
2.1.2 梁截面确定 2
2.1.3 柱尺寸确定 3
2.1.4 板厚度确定 3
2.1.5 恒活荷载确定 3
2.1.6 基础形式与楼梯尺寸 4
第3章 5轴一榀框架 5
3.1 计算信息 5
3.2 结构计算简图 5
3.3 结构计算信息 5
3.4 结构基本信息 7
3.5 荷载与效应组合 9
3.5.1 各工况荷载表 9
3.5.2 荷载效应组合表 12
3.6 地震计算 16
3.6.1 左地震 16
3.6.2 右地震 17
3.7 内力计算结果 17
3.8 节点位移 23
3.9 构件设计结果 25
3.10 荷载与计算结果简图 40
3.10.1 结构简图 40
3.10.2 荷载简图 41
3.10.3 应力比图 45
3.10.4 内力图 46
3.10.6 位移图 59
第4章 板计算 66
4.1 基本资料 66
4.2 计算结果 66

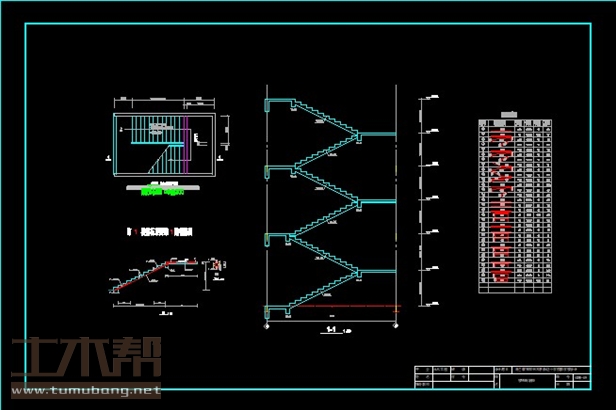

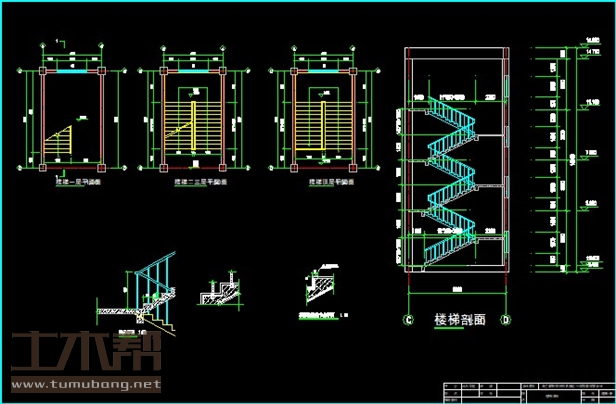

第5章 楼梯计算 72
5.1 荷载和受力计算 72
5.1.1 楼梯计算简图 72
5.1.2 计算公式 72
5.1.3 荷载计算参数（单位：kg/m） 72
5.1.3 各跑荷载及内力计算及示意图 72
5.2 配筋结果 77
5.2.1 配筋信息 77
5.2.2 各跑实际配筋结果 77

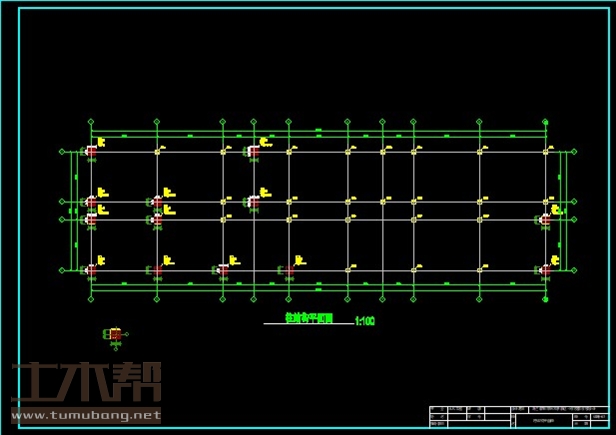

第6章 基础计算 79
6.1 独基计算 79
6.2 计算过程 81
6.2.1 地基承载力验算 81
6.2.2 基础冲剪计算 82
6.2.3 基础配筋弯矩计算 84
6.3 独基尺寸及配筋结果 85
结论 86
致谢 87
参考文献 88

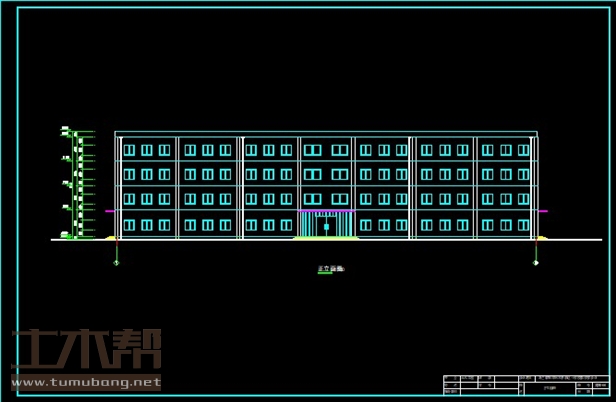

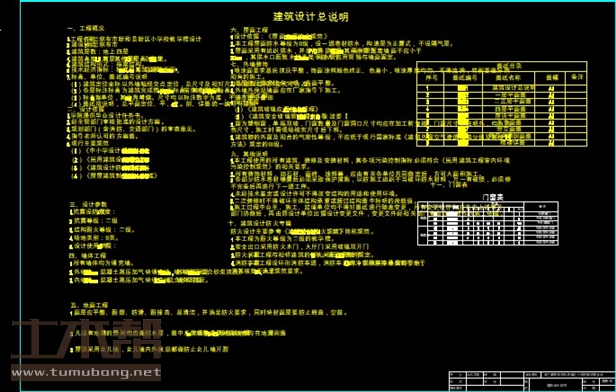

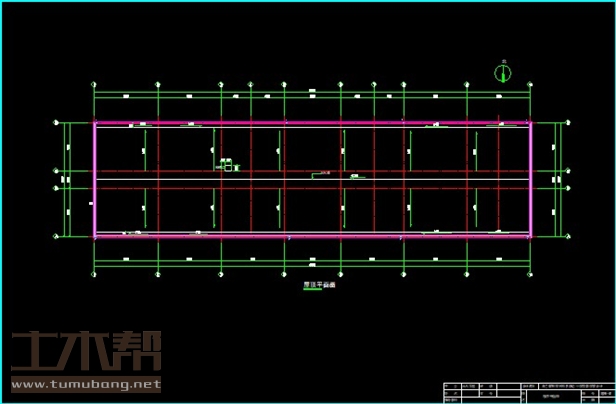

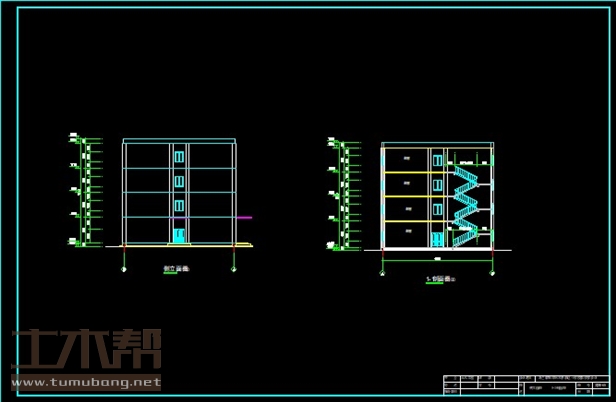

土木工程建筑设计施工图

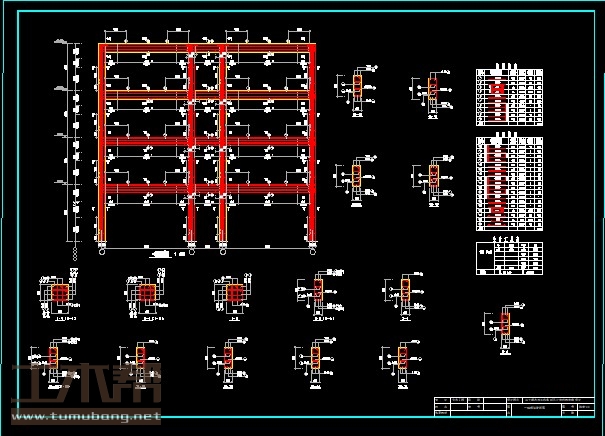

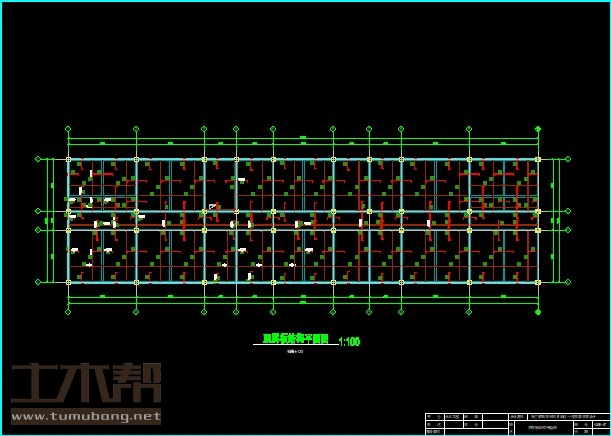

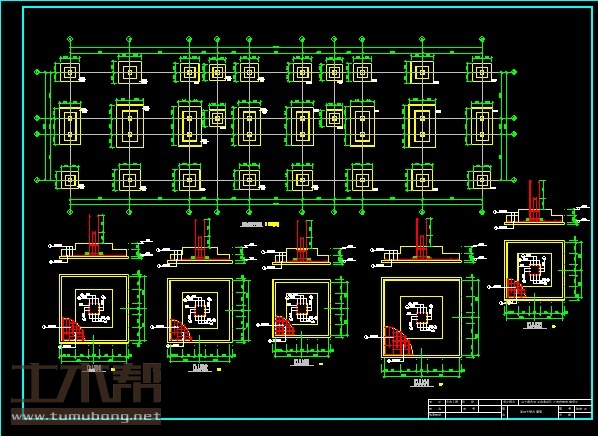

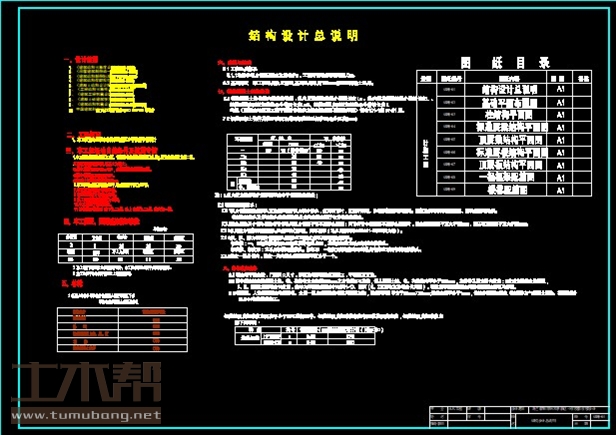

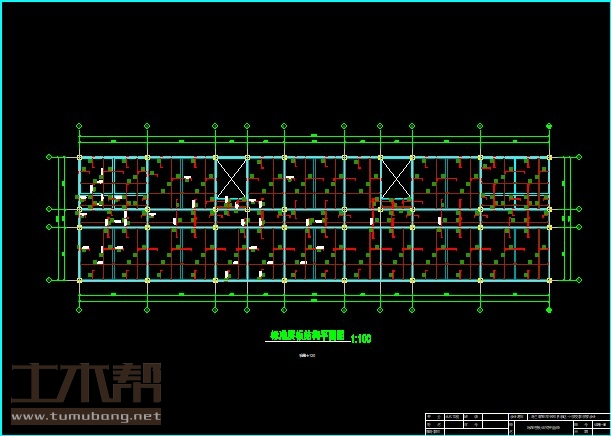

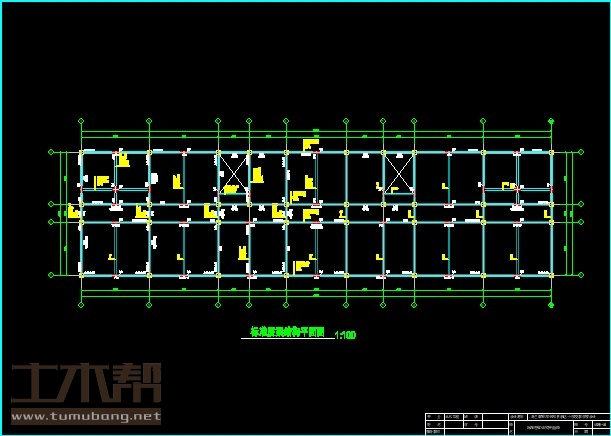

土木工程结构设计施工图

土木工程施工组织设计图
