5层框架结构教学楼,土木工程建筑结构毕业设计,长46.8米,宽17.7米,面积4022平方米
浏览量：895
收藏量：0
浏览量：895
收藏量：0
建筑长46.8m,宽17.7m.一榀框架层高3.9m,柱距3.9m,3跨,跨度7.2m,3.3m,7.2m;

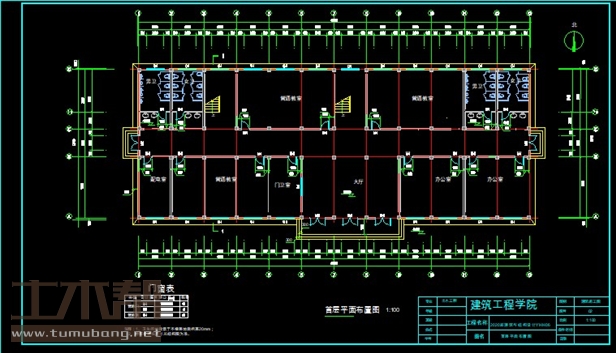

一层:配电室3.9m*7.2m*1间,普通教室11.7m*7.2m*3间,门卫室3.9m*7.2m*1间,大厅11.7m*7.2m*1间,办公室7.8m*7.2m*2间,男卫3.9m*7.2m*2间,女卫3.9m*7.2m*2间,楼梯间3.9m*7.2m*2间;

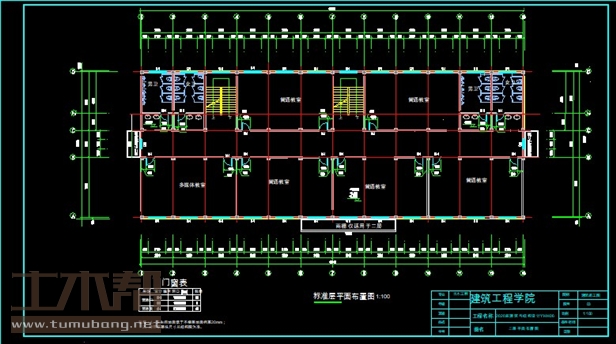

二至四层:多媒体教室11.7m*7.2m*1间,普通教室11.7m*7.2m*5间,男卫3.9m*7.2m*2间,女卫3.9m*7.2m*2间,楼梯间3.9m*7.2m*2间;
五层:多媒体教室11.7m*7.2m*1间,档案室3.9m*7.2m*2间,普通教室11.7m*7.2m*3间,办公室7.8m*7.2m*2间,男卫3.9m*7.2m*2间,女卫3.9m*7.2m*2间,楼梯间3.9m*7.2m*2间;
40093结构设计计算书-目录
摘 要 1
Abstract 2
1. 工程概况 6
2 结构的选型和布置 6
2.1 材料选择和截面估算 6
2.1.1 材料选取 6
2.1.2 梁截面确定 6
2.1.3 柱的截面确定 7
2.1.4 板厚度确定 7
3 框架计算简图及梁柱线刚度 7
3.1 确定框架计算简图 7
3.2 框架梁柱的线刚度计算 8
3.3框架柱抗侧移刚度计算 9
4、荷载计算 10
4.1恒载标准值计算 10
4.1.1楼面屋面做法 10
4.1.2梁柱自重 11
4.1.3内、外墙自重 11
4.1.4女儿墙自重 11
4.2活载标准值计算 11
4.3一榀框架竖向荷载的计算 12
4.3.1恒载标准值计算 12
4.3.2活载标准值计算 14
5.水平地震荷载作用下框架计算 15
5.1重力荷载代表值计算 15
5.1.1顶层重力荷载代表值 15
5.1.2标准层重力荷载代表值 16
5.1.3底层重力荷载代表值 16
5.2自振周期计算 17
5.2.1结构整体抗侧刚度 17
5.2.2自振周期计算 17
5.3横向地震作用计算 18
5.4剪重比的验算 19
5.5地震作用变形验算 20
5.6框架地震内力计算 20
5.6.1反弯点的计算 20
5.6.2地震作用下框架柱剪力和弯矩计算 21
5.6.3地震作用下框架梁端弯矩计算 22
5.6.4地震作用下框架梁剪力和柱轴力计算 22
6水平风荷载作用下框架计算 24
6.1 风荷载集中力计算 24
6.2 风荷载作用下的水平位移验算 25
6.3 风荷载作用下框架结构内力计算 26
6.3.1风荷载下框架柱剪力和弯矩计算 26
6.3.2风荷载下框架梁端弯矩计算 27
6.3.3风荷载下框架梁剪力和柱轴力计算 28
7. 竖向荷载作用下内力计算 30
7.1、一榀框架竖向恒载计算 30
7.1.1、计算分配系数 30
7.1.2计算杆件固端弯矩 32
7.1.3计算杆端弯矩 33
7.1.4恒载作用下梁柱剪力的计算 34
7.1.5恒载作用下柱轴力的计算 35
7.2、一榀框架竖向活载计算 37
7.2.1计算杆件固端弯矩 37
7.2.2计算杆端弯矩 38
7.2.3活载作用下梁端剪力的计算 39
7.2.4活载作用下柱剪力和轴力的计算 40
8.内力组合 42
8.1竖向荷载弯矩调幅 43
8.1.1恒载作用下的梁端弯矩调幅 43
8.1.2活载作用下的梁端弯矩调幅 43
8.2梁控制截面的内力组合 44
8.3柱控制截面内力组合 50
9.截面设计 55
9.1内力调整 55
9.1.1梁端内力调整 55
9.1.2柱端内力调整 55

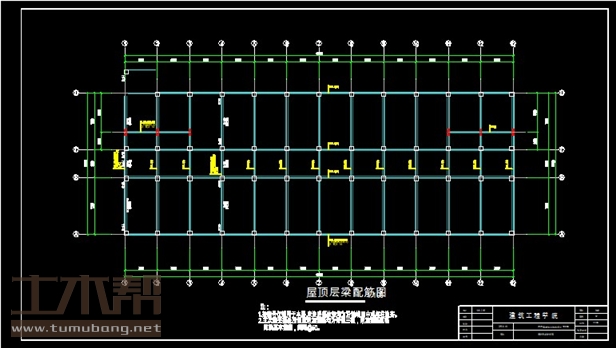

9.2梁截面设计 57
9.2.1梁正截面受弯计算 57
9.2.2梁斜截面受剪计算 61
9.3柱截面设计 63
9.3.1框架柱正截面计算 63
9.3.2框架柱斜截面计算 73
10.板截面设计 74
10.1荷载计算 74
10.2 板的配筋计算 75

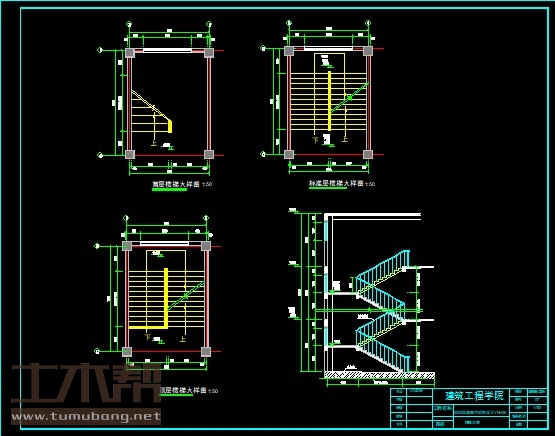

11.楼梯设计 76

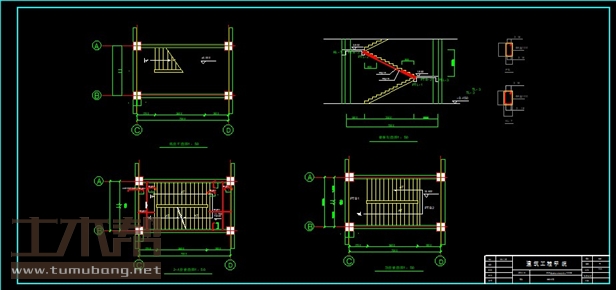

11.1梯板设计 76
11.2平台板设计 77
11.3平台梁设计 78

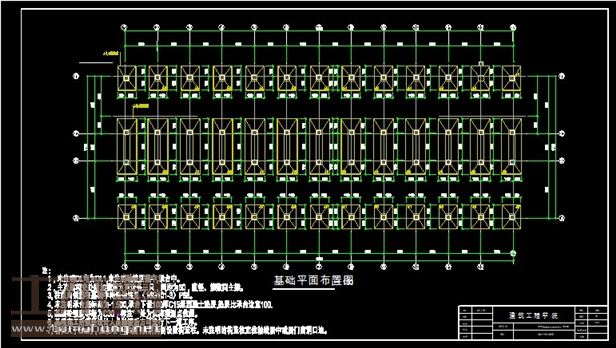

12.基础设计 79
12.1材料选用 80
12.2地基承载力特征值fa 80

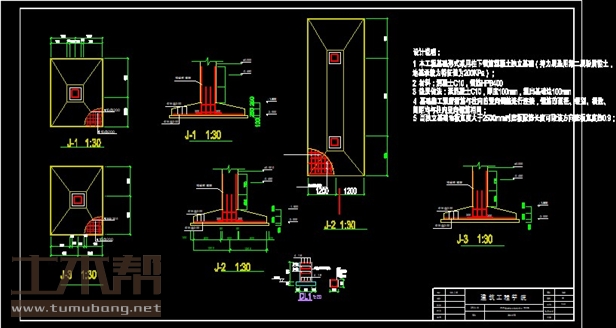

12.3 边柱独立基础设计 80
12.3.1基底面积计算 80
12.3.2验算持力层地基承载力 81
12.3.3计算基底净反力 81
12.3.4基础底板厚度的确定 82
12.3.5配筋计算 82
12.4 中柱联合基础设计 83
12.4.1基底面积计算 83
12.4.2验算持力层地基承载力 84
12.4.3计算基底净反力 84
12.4.4基础底板厚度的确定 84
12.4.5配筋计算 85
参考文献 86
