6层框架结构办公楼,土木工程建筑结构毕业设计,长68.4米,宽17.1米,面积4500平方米

土木工程建筑设计说明书

建筑长68.4m,宽17.1m.一榀框架首层层高4.2m二至六层层高3.3m,柱距4.2m,12m,3跨,跨度6.9m,3.3m,,6.9m;
一层:教室14.4m*6.9m*1间,教室12m*6.9m*7间,大厅6m*6.9m*1间,门卫室5.987m*6.9m*1间,储物间6.013m*6.9m*1间,卫生间3.6m*6.9m*2间,盥洗室3m*6.9m*1间,楼梯间4.2m*6.9m*1间,楼梯间6m*5.118m*1间;
二至六层:教室14.4m*6.9m*1间,教室12m*6.9m*8间,办公室6m*6.9m*1间,卫生间3.6m*6.9m*2间,盥洗室3m*6.9m*1间,楼梯间4.2m*6.9m*1间,楼梯间6m*5.118m*1间;

土木工程结构设计计算书

40088结构设计计算书-目录
1、结构布置 2
1.1柱网布置 2
1.2框架结构的计算简图 2
1.3梁、柱截面尺寸的初步确定 3
1.3.1 4.2m跨X向框架梁 3
1.3.2 4.8m跨Y向框架梁 4
1.3.3 2.1m跨框架梁 4
1.3.4框架柱截面尺寸初估 4
2、侧移刚度的计算 5
2.1梁线刚度的计算 5
2.2柱的线刚度计算 5
2.3相对线刚度计算 5
3、KJ5恒荷载作用下内力计算 6
3.1恒荷载标准值计算 6
3.1.1屋面恒载 6
3.1.2楼面恒载 6
3.1.3外纵墙做法 6
3.2恒荷载作用下框架所受的荷载 6
3.2.1作用荷载计算 7
3.3恒荷载作用下框架的内力计算 9
3.3.1计算简图 9
3.3.2内力计算 10

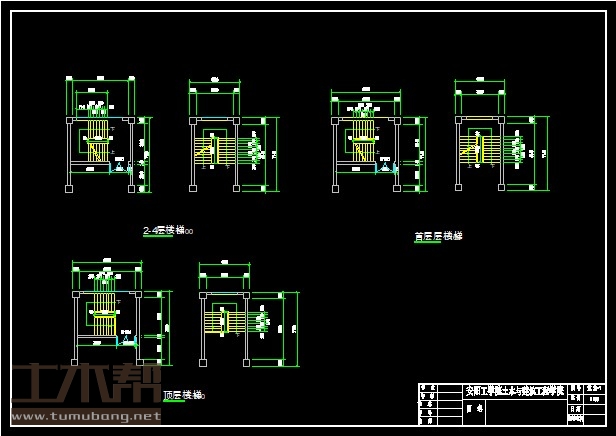

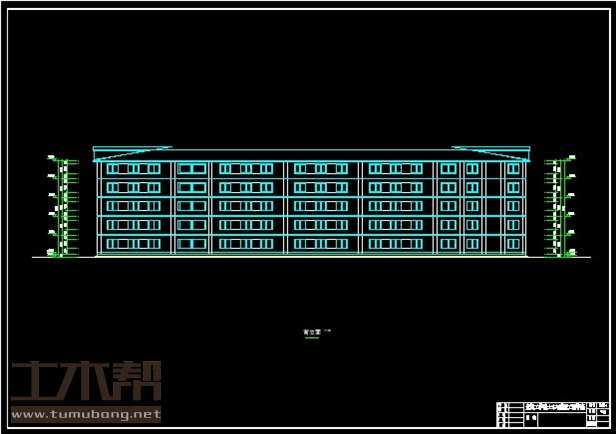

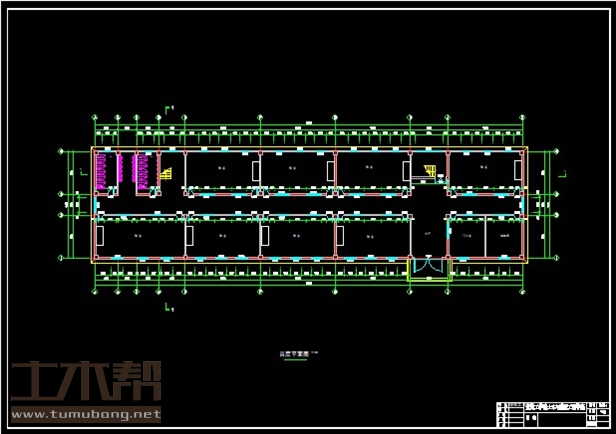

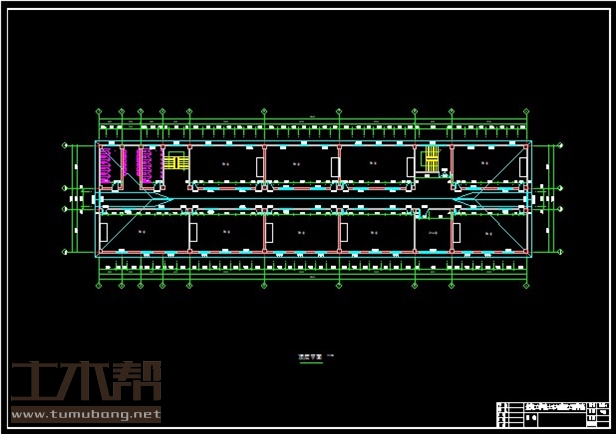

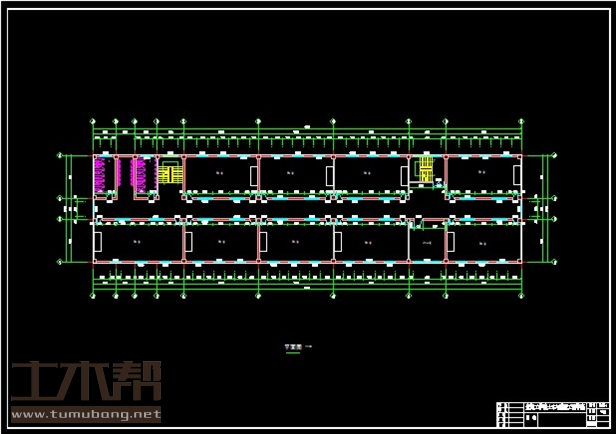

土木工程建筑设计施工图

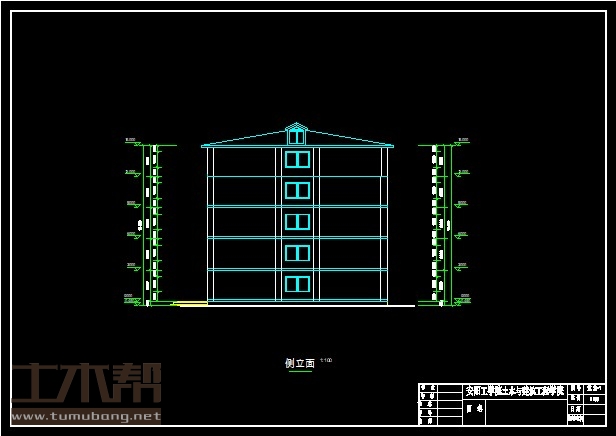

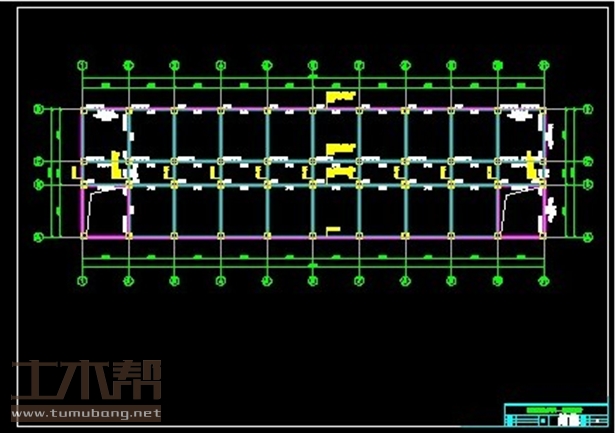

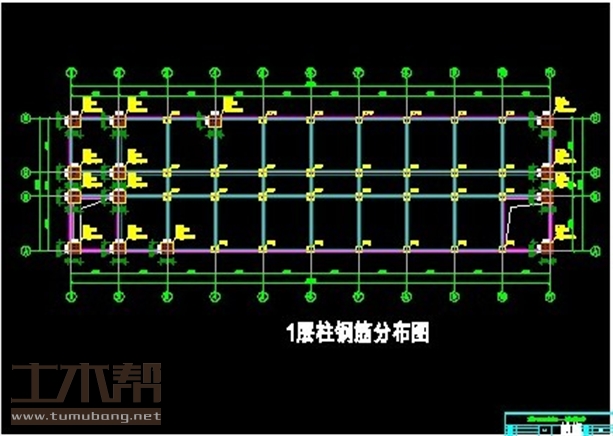

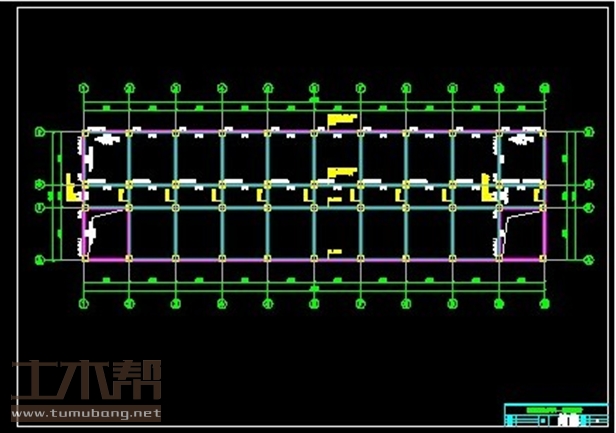

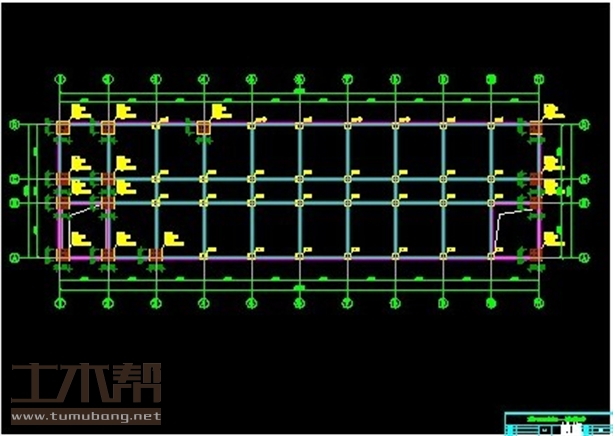

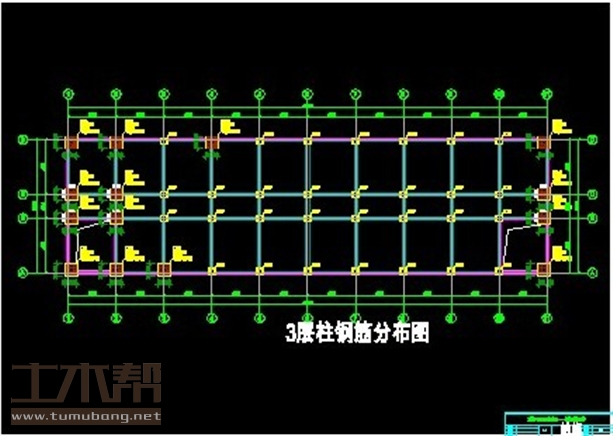

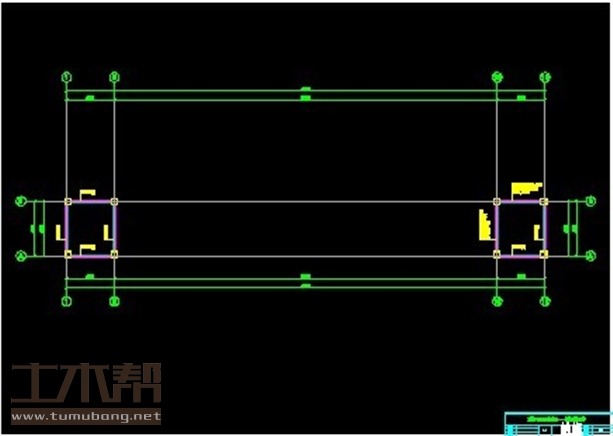

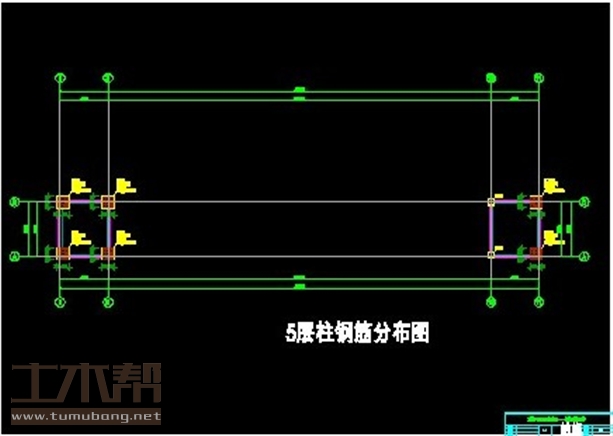

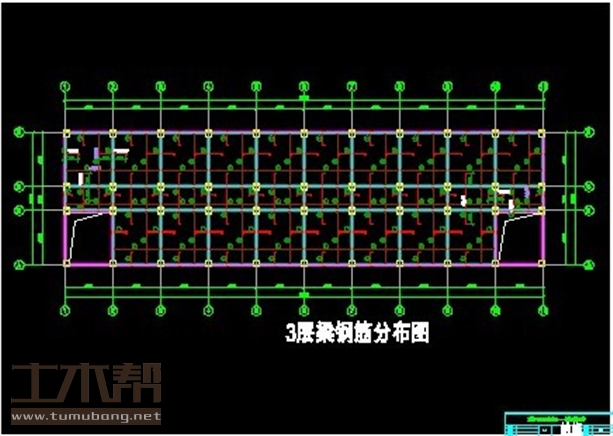

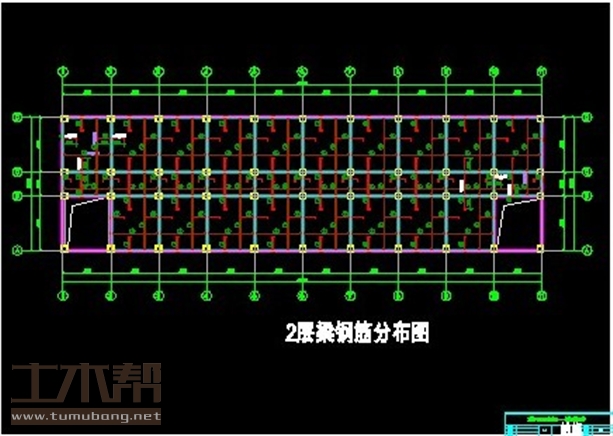

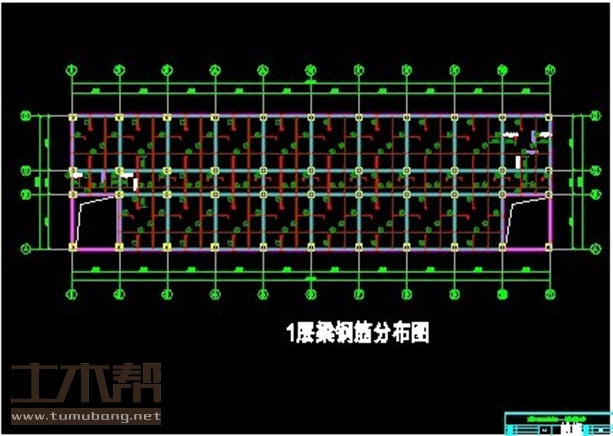

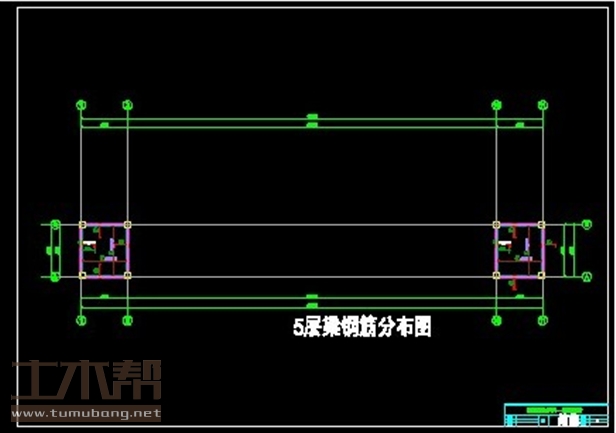

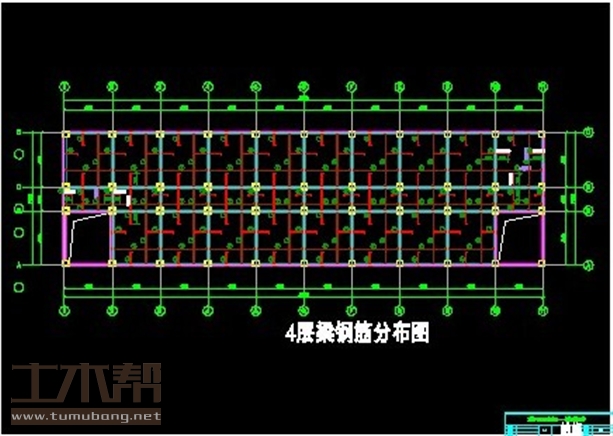

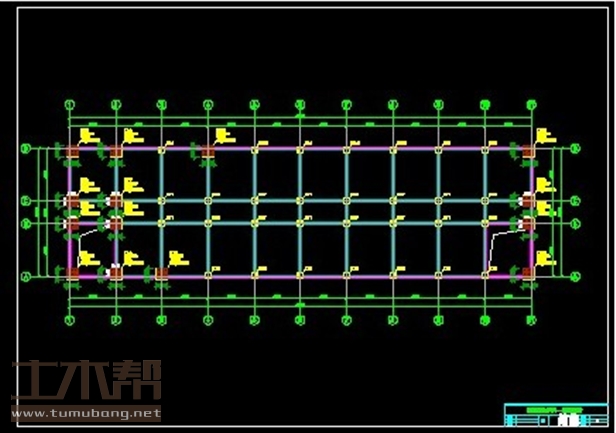

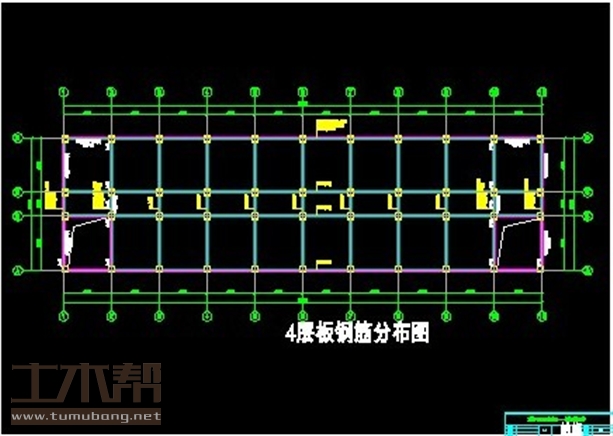

土木工程结构设计施工图
