4层框架结构办公楼,土木工程建筑结构毕业设计,长50.9米,宽17.9米,面积3658平方米
浏览量:840
收藏量:0
浏览量:840
收藏量:0

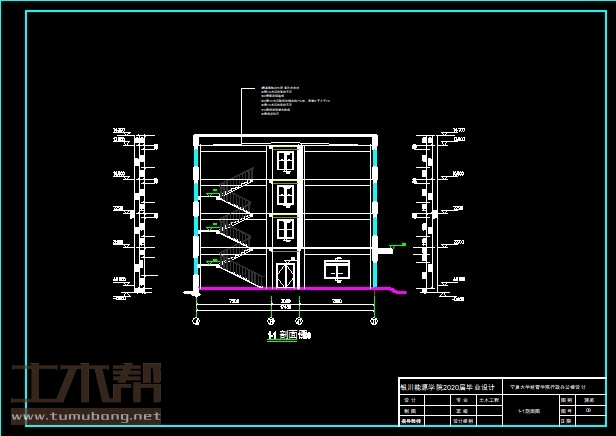

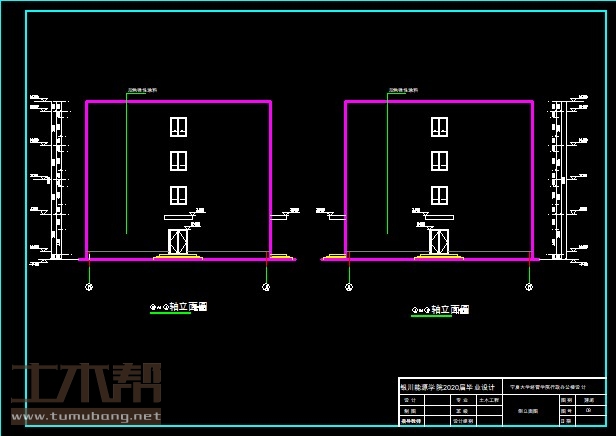

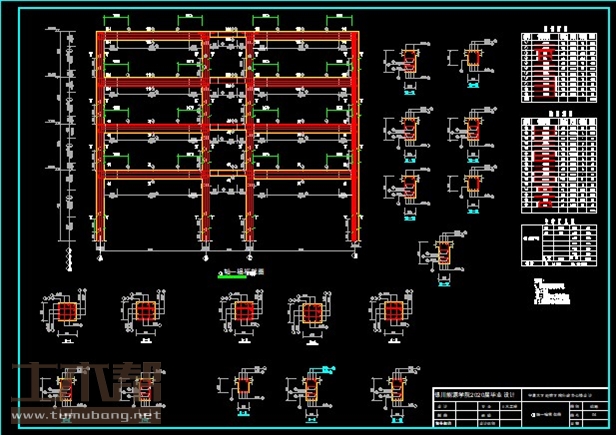

建筑长50.9m,宽17.9m,一榀框架首层层高3.9m,二至四层层高3.3m,柱距3.6m,3跨,跨度7.2m,3m,7.2m;

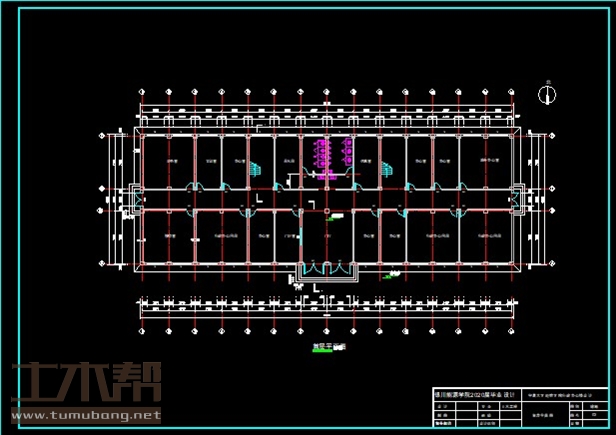

一层:接待室7.2m*7.2m*1间,行政办公用房7.2m*7.2m*3间,办公室3.6m*7.2m*6间,门卫室3.6m*7.2m*1间,门厅7.2m*7.2m*1间,财务室7.2m*7.2m*1间,文印室3.6m*7.2m*1间,楼梯间3.6m*7.2m*2间,开水房3.6m*7.2m*1间,卫生间3.6m*7.2m*2间,休息室3.6m*7.2m*1间,领导办公室7.2m*7.2m*1间;

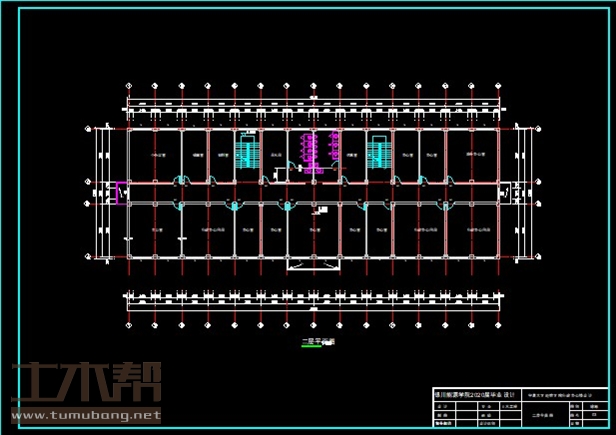

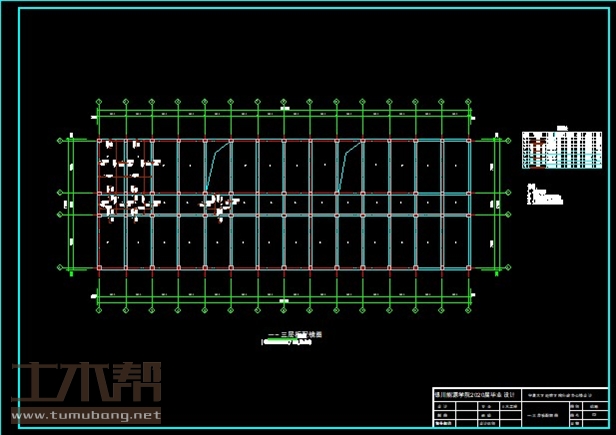

二层:办公室7.2m*7.2m*2间,行政办公用房7.2m*7.2m*3间,办公室3.6m*7.2m*6间,小会议室7.2m*7.2m*1间,储藏室3.6m*7.2m*1间,资料室3.6m*7.2m*1间,楼梯间3.6m*7.2m*2间,开水房3.6m*7.2m*1间,卫生间3.6m*7.2m*2间,休息室3.6m*7.2m*1间,领导办公室7.2m*7.2m*1间;

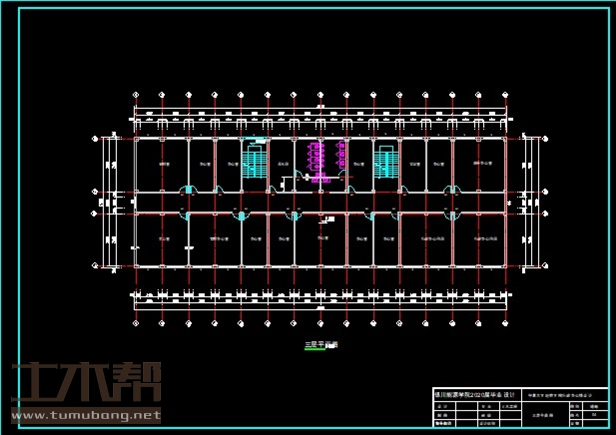

三层:办公室7.2m*7.2m*2间,党群办公室7.2m*7.2m*1间,办公室3.6m*7.2m*8间,行政办公用房7.2m*7.2m*2间,资料室7.2m*7.2m*1间,楼梯间3.6m*7.2m*2间,开水房3.6m*7.2m*1间,卫生间3.6m*7.2m*2间,文印室3.6m*7.2m*1间,领导办公室7.2m*7.2m*1间;

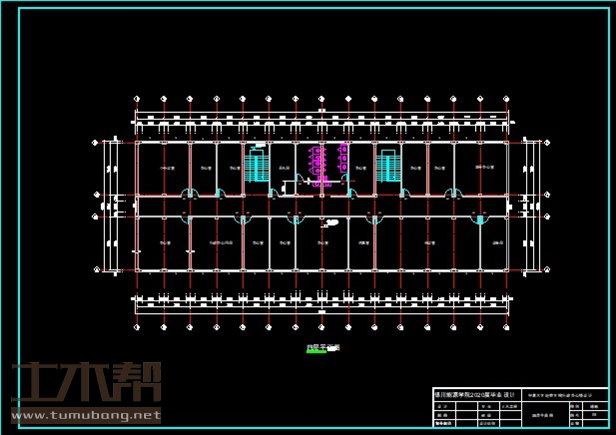

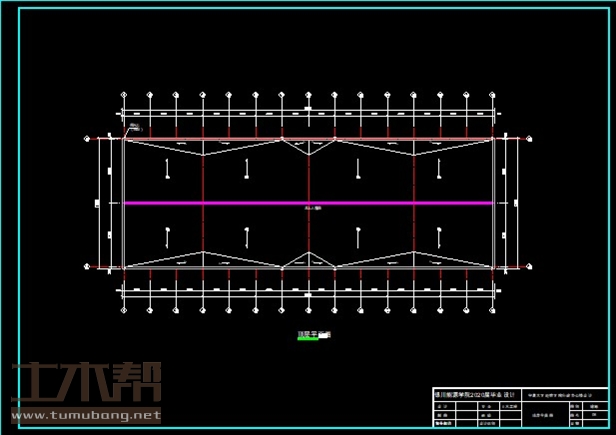

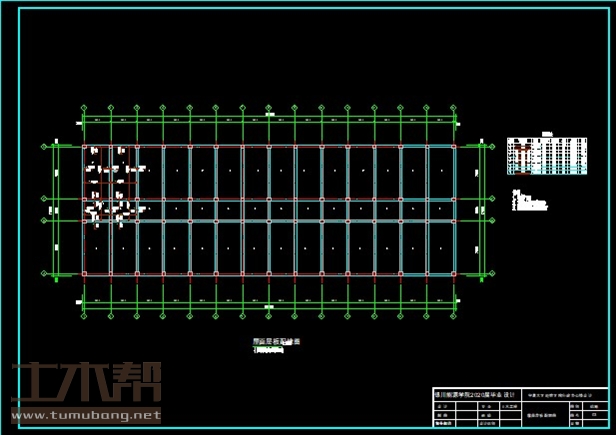

四层:办公室7.2m*7.2m*2间,行政办公用房7.2m*7.2m*1间,办公室3.6m*7.2m*7间,休息室3.6m*7.2m*1间,会议室14.4m*7.2m*2间,设备房3.6m*7.2m*1间,小会议室7.2m*7.2m*1间,楼梯间3.6m*7.2m*2间,开水房3.6m*7.2m*1间,卫生间3.6m*7.2m*2间,领导办公室7.2m*7.2m*1间
40070结构设计计算书-目录

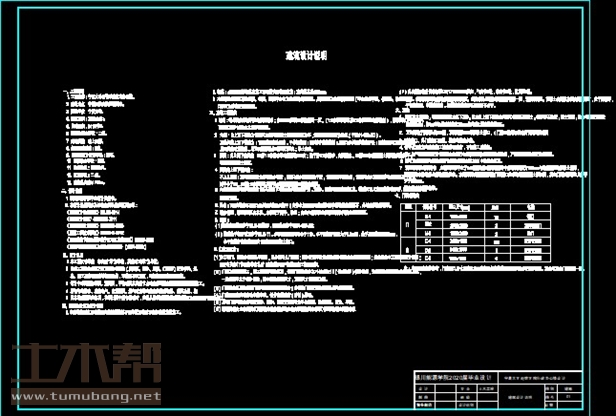

1 建筑设计说明 1

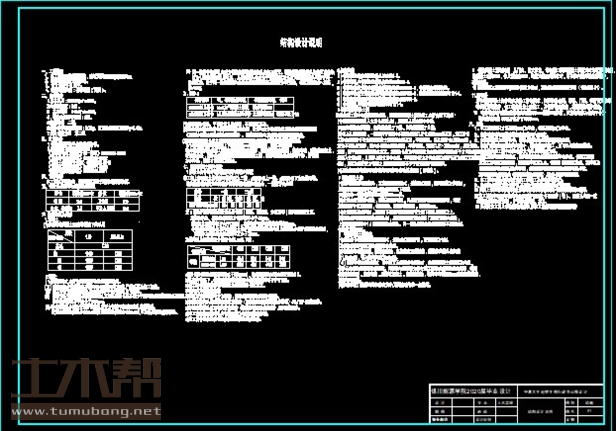

2 结构设计说明 7
2.1结构设计说明 7
2.2构件截面尺寸选择 10
3 重力荷载计算 14
3.1屋面及楼面的永久荷载标准值 14
3.2梁、柱、墙、窗、门重力荷载计算 15
3.3重力荷载代表值 19
4 结构抗震验算 21
4.1框架抗侧移刚度计算 21
4.2水平地震作用下框架内力和侧移计算 23
5 框架内力计算 25
5.1水平地震作用下框架内力计算 25
5.2竖向荷载作用下框架内力计算 29
6 框架内力组合 48
6.1框架梁内力组合 48
6.2框架柱内力组合 53
7 框架截面设计 62
7.1框架梁截面设计 62
7.2柱截面设计 66
8 楼板设计 75
参考文献 79
致 谢 80
