5层框架结构住宅楼,土木工程建筑结构毕业设计,长49.71米,宽13.66米,面积3395平方米

土木工程建筑设计说明书

建筑长49.71m,宽13.66m,一榀框架首层层高4m,二至五层层高3m,柱距4.2m,3.6m,2跨,跨度5.4m,5.1m;
一至五层:阳台3.6m*1.5m*1间,卧室3.6m*4.1m*1间,卧室3m*3.15m*1间,卧室2.85m*3.95m*2间,卧室3.75m*5.4m*2间,卧室3m*3.95m*1间,卧室3.9m*5.4m*1间,卧室3.6m*5.4m*1间,卧室3.6m*3.6m*1间,卧室3m*3.95m*1间,卧室3.9m*5.4m*1间,客厅4.2m*5.4m*1间,客厅3.9m*5.4m*1间,客厅3.85m*5.4m*2间,客厅3.55m*5.4m*1间,客厅4.2m*5.4m*1间,餐厅2.85m*3.9m*1间,餐厅2.55m*3.75m*1间,餐厅2.5m*3.75m*2间,餐厅3.55m*3.75m*1间,餐厅2.8m*2.46m*1间,厨房3.6m*1.3m*1间,厨房2.55m*2.55m*1间,厨房2.5m*2.55m*2间,厨房3.55m*2.3m*1间,厨房2.8m*2.34m*1间,书房2.7m*5.4m*1间,卫生间1.6m*1.2m*1间,卫生间2.2m*2.3m*4间,卫生间2.6m*2.05m*1间,卫生间1.4m*3.6m*1间,楼梯间2.7m*5.1m*3间.

土木工程结构设计计算书

40068结构设计计算书-目录
摘 要 I
Abstract II
1工程概况 1
1.1场地自然条件 1
1.2构造做法 1
2结构平面布置 2

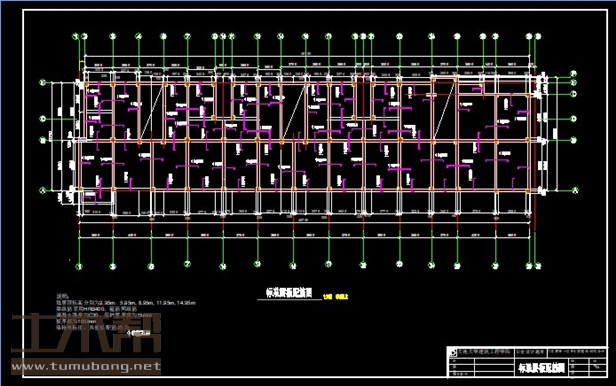

3标准层楼板配筋计算 2
3.1恒荷载计算 2
3.2弹性理论计算四块板的配筋 3
4一榀框架线刚度计算 6
4.1一榀框架的选取 6
4.2计算梁、柱的线刚度 7
5一榀框架上作用的竖向荷载计算 9
5.1恒荷载标准值计算 9
5.2一榀框架作用等效恒荷载计算 12
5.3活荷载标准值计算 14
5.4一榀框架作用等效活荷载计算 15
5.5一榀框架在竖向荷载作用下的内力计算 17
5.6活荷载作用下的内力计算 23
6一榀框架上作用的风荷载计算 28
6.1风荷载的计算 28
6.2风荷载作用下的水平位移验算 30
6.3风荷载作用下框架侧移计算 30
6.4反弯点高度比y计算 31
6.5风荷载作用下柱端弯矩及剪力计算 31
6.6梁端弯矩及剪力计算 32
6.7柱轴力计算 33
7一榀框架上作用的地震作用计算 36
7.1重力荷载代表值计算 36
7.2周期计算 38
7.3地震作用计算 38
8一榀框架内力调整及组合 45
8.1竖向荷载作用下的梁端弯矩调幅 45
8.2梁端内力削峰 45
8.3框架梁内力组合 48
8.4框架梁内力组合（地震） 49
8.5框架柱内力组合 50
8.6框架柱内力组合（地震） 51
9框架梁配筋计算 51
9.1计算AB跨的框架梁配筋 51
9.2验算最小配筋率 52
9.3 A轴左右支座配筋 52
9.4验算最小配筋率 52
9.5截面承载力计算 53
9.6斜截面承载力计算 53
10框架柱配筋计算 55
10.1截面承载力计算 55
10.2斜截面承载力计算 56

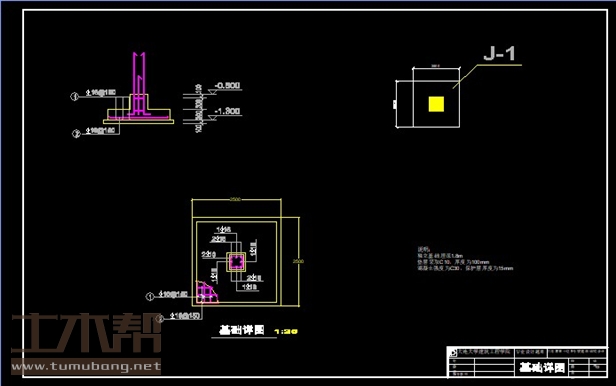

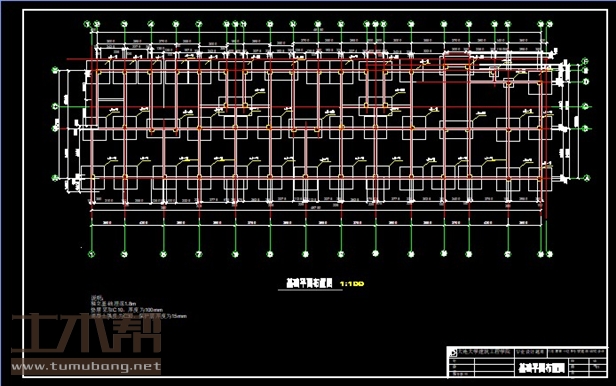

11基础设计 57
11.1基础截面计算 57
11.2地基承载力及基础冲切验算 58

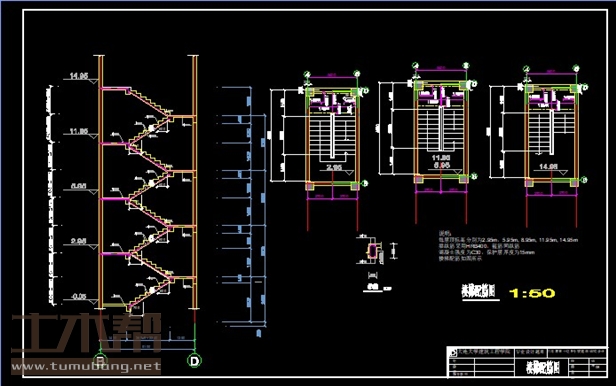

12楼梯计算 61
12.1梯段板设计 62
12.2平台板计算 63
12.3平台梁计算 64
13 PKPM输出结果 65
13.1恒荷载计算简图 65
13.2活荷载计算简图 66
13.3恒荷载弯矩图 67
13.4活荷载弯矩包络图 68
13.7地震作用弯矩图 69
13.6风荷载弯矩图 70
13.7弯矩包络图 71
14结论 72
参考文献 73
附录一外文翻译 74
附录二外文文献 78
附录三图纸目录 84

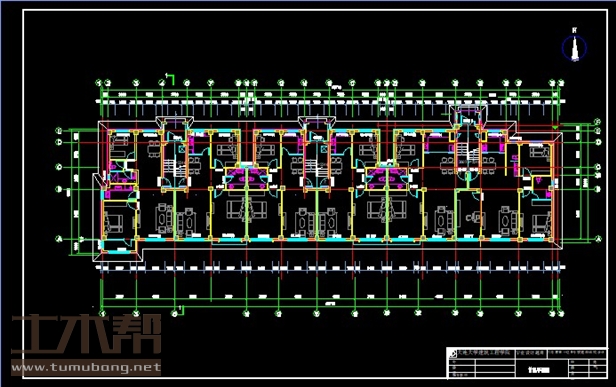

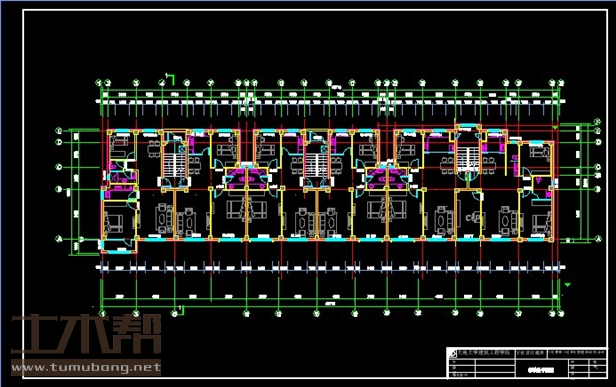

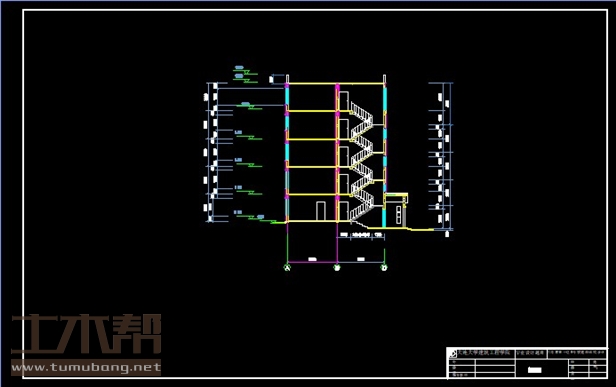

土木工程建筑设计施工图

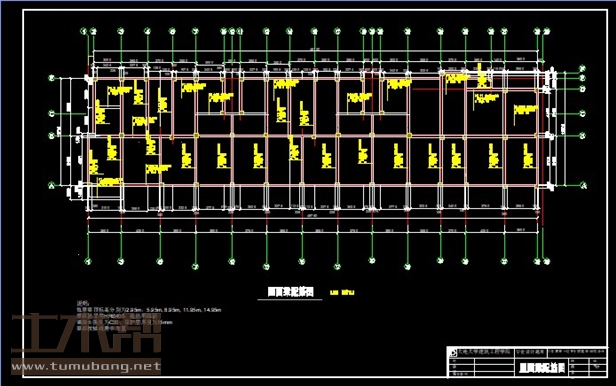

土木工程结构设计施工图

土木工程施工组织设计图
