4层框架结构办公楼,土木工程建筑结构毕业设计,长58.5米,宽34.22米,面积6186平方米
浏览量:801
收藏量:0
浏览量:801
收藏量:0
建筑长58.5m,宽34.22m.一榀框架首层层高5m,二至四层层高3.9m,柱距7.2m,3跨,跨度6m,3m,6m;
一层:普通办公室7.2m*6m*4间,收发室3.6m*6m*1间,门厅11.4m*7.5m*1间,保卫科3.6m*6m*1间,财务室3.6m*6m*1间,行政科3.6m*6m*1间,技术科10.8m*7.5m*1间,卫生间3.6m*6m*4间,楼梯间3.6m*7.5m*2间,储物室3.6m*6m*1间,副厂长室3.6m*6m*1间,休息室3.6m*6m*1间,电梯间2.2m*2.4m*2间,总机室7.2m*6m*1间,工会活动室12m*10m*1间;
二层:普通办公室7.2m*6m*3间,总机房7.2m*6m*1间,行政科3.6m*6m*1间,小会议室11.4m*7.5m*1间,销售科3.6m*6m*1间,保卫科3.6m*6m*1间,劳动人事科3.6m*6m*1间,技术科10.8m*7.5m*1间,卫生间3.6m*6m*4间,楼梯间3.6m*7.5m*2间,储物室3.6m*6m*1间,厂长室3.6m*6m*1间,接待室3.6m*6m*1间,财务室3.6m*6m*1间,休息室3.6m*6m*1间,电梯间2.2m*2.4m*2间,工会活动室12m*10m*1间;
三至四层:副厂长室7.2m*6m*1间,普通办公室7.2m*6m*4间,休息室3.6m*6m*1间,小会议室11.4m*7.5m*1间,财务室3.6m*6m*1间,劳动人事科3.6m*6m*1间,行政科3.6m*6m*1间,总工程师套小会议室10.8m*7.5m*1间,卫生间3.6m*6m*4间,楼梯间3.6m*7.5m*2间,储物室3.6m*6m*1间,副书记3.6m*6m*1间,党委办公室3.6m*6m*1间,电梯间2.2m*2.4m*2间;
40064结构设计计算书-目录
摘 要2
1 建筑设计 4
1.1 设计说明 4
1.2 建筑设计的基本内容 4
2 结构设计 4
2.1 工程概况 4
2.2 构件尺寸确定 5
2.3 荷载计算 5
3 一榀框架及一道次梁设计计算 8
3.1 一榀框架设计 8

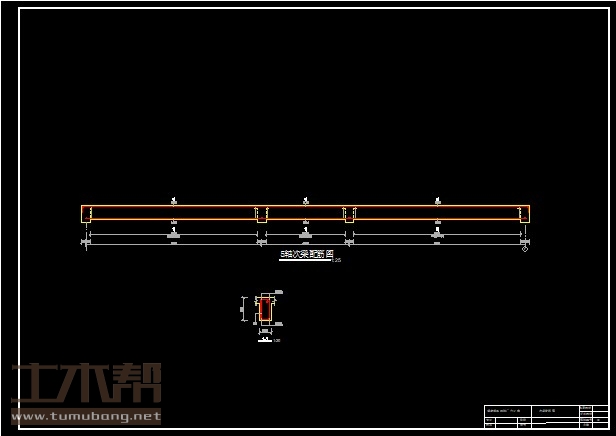

3.2 一道次梁设计 17

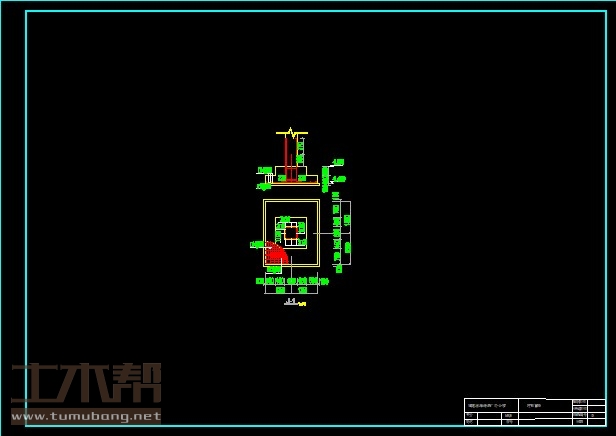

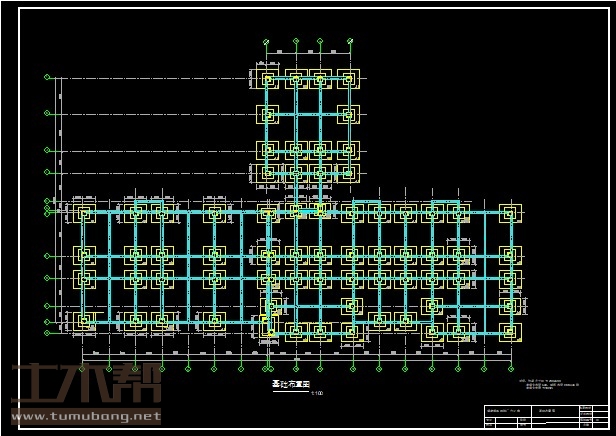

4 基础设计 18
4.1 设计资料 18
4.2 设计计算 18

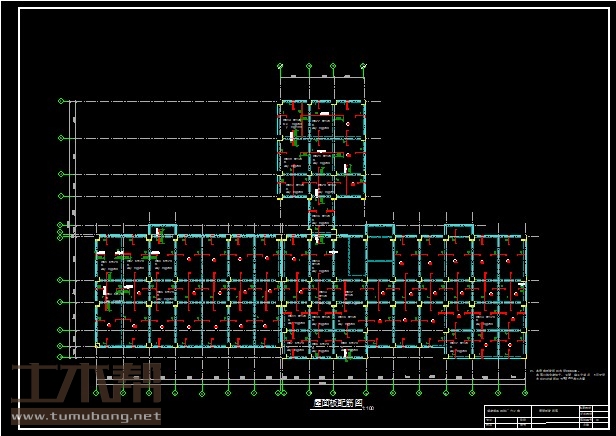

5 屋面板计算 21

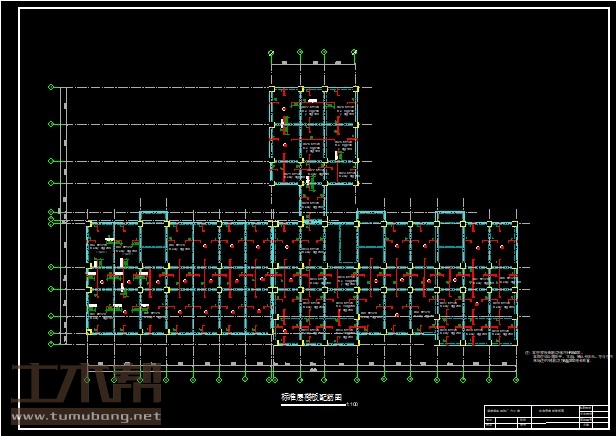

6 楼面板计算 27

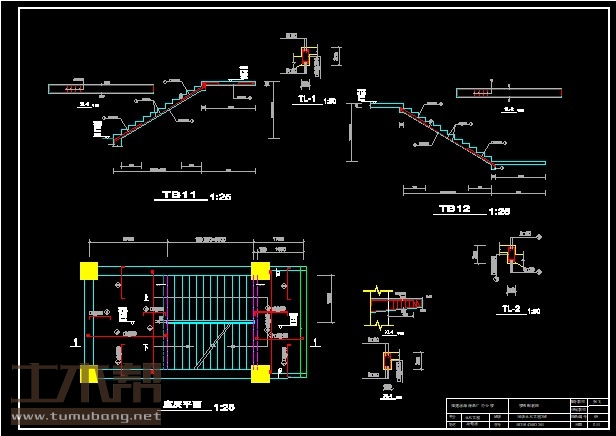

7 楼梯设计 32
参考文献 34
致 谢 35
