3层框架结构办公楼,土木工程建筑结构毕业设计,长47.4米,宽15.6米,面积2218平方米
浏览量:1023
收藏量:0
浏览量:1023
收藏量:0

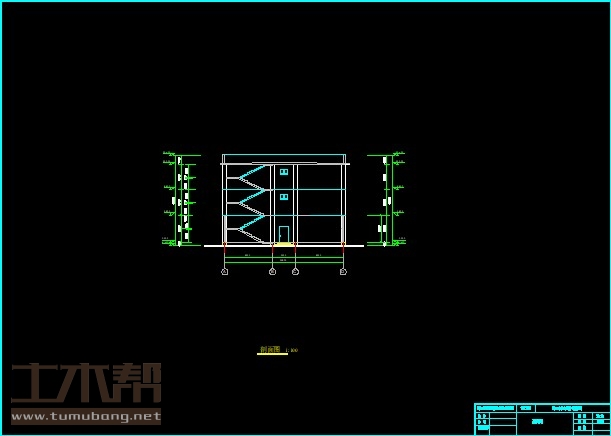

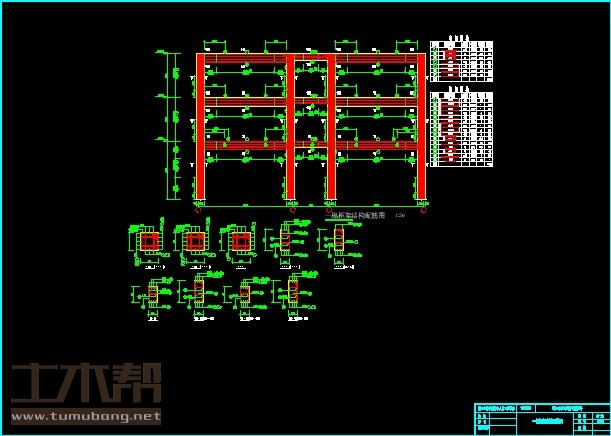

建筑长47.4m,宽15.6m.一榀框架首层层高3.6m,二至三层层高3.3m,3跨,跨度6.3m,3m,6.3m.

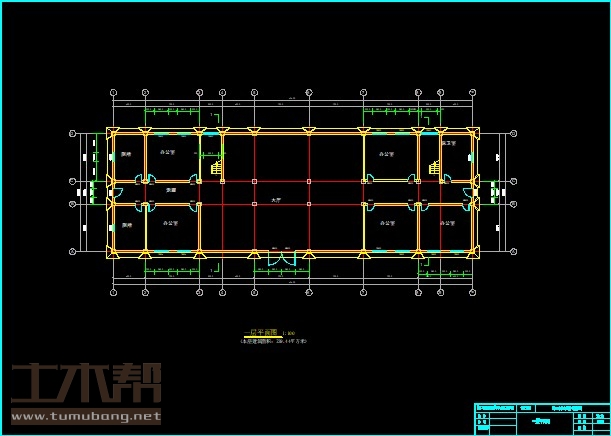

一层:厕所4.2m*6.3m*2间,办公室7.2m*6.3m*5间,大厅21.6m*15.6m*1间,保卫室4.2m*6.3m*1间,楼梯间3m*6.3m*2间;

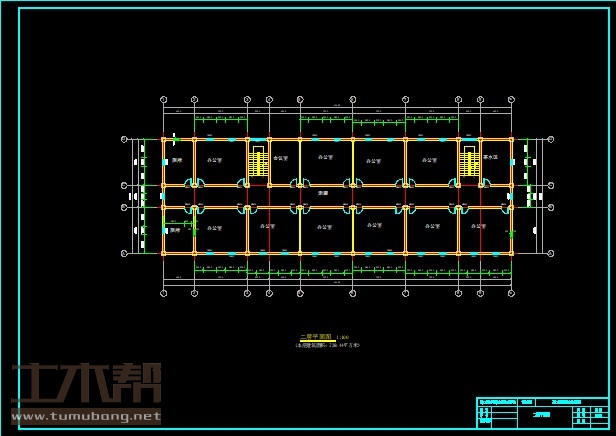

二层:厕所4.2m*6.3m*2间,办公室7.2m*6.3m*10间,茶水间4.2m*6.3m*1间,会议室4.2m*6.3m*1间,楼梯间3m*6.3m*2间;

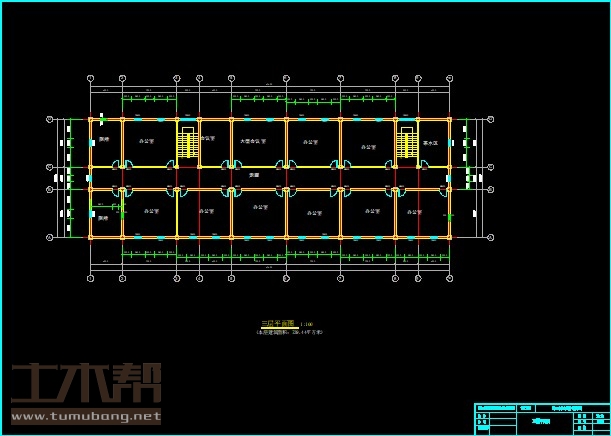

三层:厕所4.2m*6.3m*2间,办公室7.2m*6.3m*8间,茶水间4.2m*6.3m*1间,大型会议室7.2m*6.3m*1间,会议室4.2m*6.3m*1间,楼梯间3m*6.3m*2间;
40063结构设计计算书-目录
摘要 I

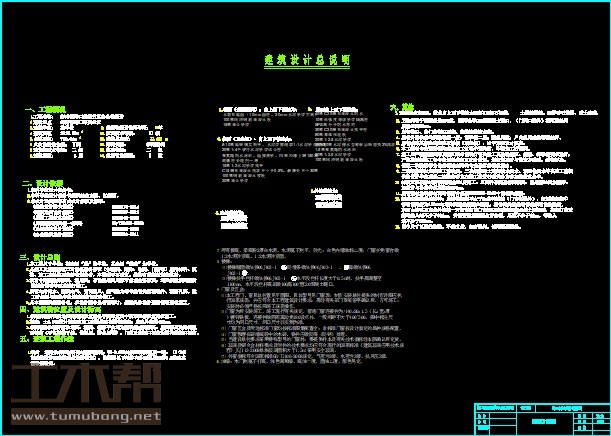

1.设计说明 1
1.1 工程概况 1
1.2建筑设计内容 1
1.3结构设计 1
2.结构选型及计算单元确定 3

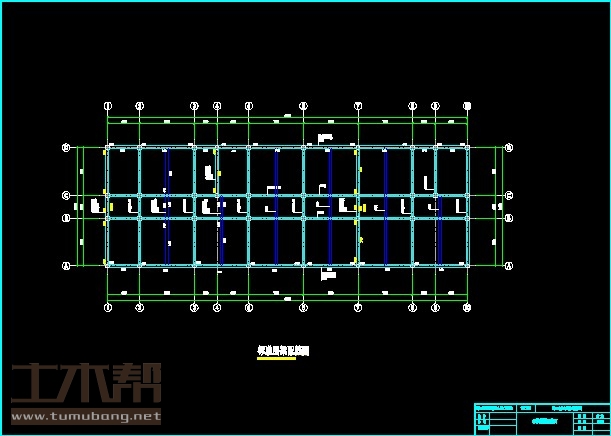

2.1 结构梁板柱布置方案 3
2.2构件尺寸确定 3
2.3 确定结构计算简图 4
2.4结构构件荷载计算 6
3.荷载计算 10
3.1恒荷计算 10
3.2活荷载计算 13
3.3风荷载计算 16
3.4地震作用标准值计算 17
4.内力计算 23
4.1恒载内力计算 23
4.2.活荷载作用下结构的内力计算 31
4.3水平地震作用内力计算 39
4.4地震作用下内力计算 45
5.内力组合 50
5.1框架梁内力组合 51
5.2框架柱内力组合 55
6.框架截面设计 63
6.1框架梁截面设计 63
6.2框架柱截面设计 73
7.现浇楼板设计 85
7.1设计基本资料 85

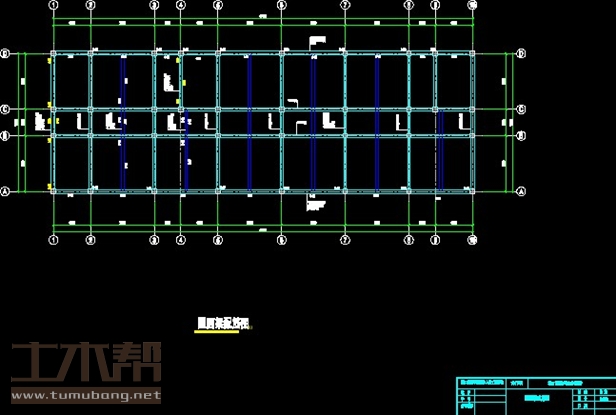

7.2屋面板设计 85
7.3楼面板设计 88

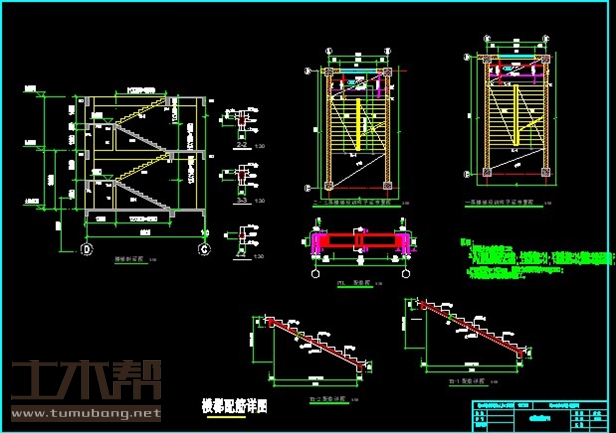

8.现浇楼梯设计 90
8.1梯段板设计 91
8.2平台板设计 92
8.3平台梁设计 93

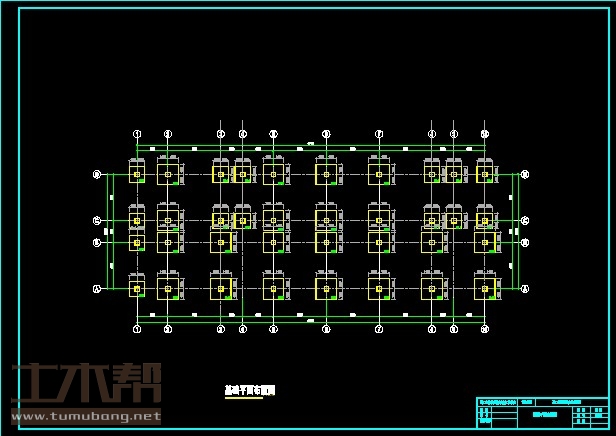

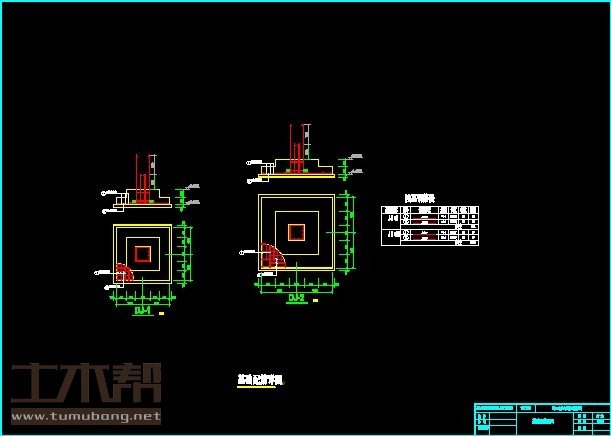

9. 基础设计 95
9.1设计信息 95
9.2基础梁设计 95
9.3基础配筋设计 95
参考文献 100
致谢 101
