5层框架结构办公楼,土木工程结构毕业设计,长50.4米,宽17.1米,面积4391平方米

土木工程建筑设计说明书

建筑长50.4m,宽17.1m.一榀框架层高3.6m,柱距3.6m,3跨,跨度7.2m,2.7m,7.2m;
一层:接待室7.2m*7.2m*1间,行政办公用房7.2m*7.2m*6间,储藏室3.6m*7.2m*1间,门卫室3.6m*7.2m*1间,门厅7.2m*7.2m*1间,楼梯间3.6m*7.2m*3间,领导办公室3.6m*7.2m*1间,男厕3.6m*5.1m*1间,女厕3.6m*5.1m*1间,盥洗室7.2m*2.1m*1间;
二层:接待室7.2m*7.2m*1间,行政办公用房7.2m*7.2m*8间,楼梯间3.6m*7.2m*3间,领导办公室3.6m*7.2m*2间,会议室10.8m*7.2m*1间,男厕3.6m*5.1m*1间,女厕3.6m*5.1m*1间,盥洗室7.2m*2.1m*1间
三至四层:接待室7.2m*7.2m*1间,业务办公室10.8m*7.2m*2间,业务办公室7.2m*7.2m*6间,楼梯间3.6m*7.2m*3间,领导办公室3.6m*7.2m*3间,男厕3.6m*5.1m*1间,女厕3.6m*5.1m*1间,盥洗室7.2m*2.1m*1间
五层:设备用房7.2m*7.2m*10间,楼梯间3.6m*7.2m*3间,管理用房3.6m*7.2m*3间,男厕3.6m*5.1m*1间,女厕3.6m*5.1m*1间,盥洗室7.2m*2.1m*1间

土木工程结构设计计算书

40062结构设计计算书-目录
设计总说明 I
INTRODUCTION II
1工程背景 1
1.1工程概况 1
1.2设计资料 1
1.2.1地质条件 1
1.2.2水文地质条件 1
1.2.3基本风压 1
1.2.4场地类型 2
1.2.5地面粗糙类别 2
1.2.6抗震要求 2
1.3 建筑平面 2
2依据的规范和标准 7
3设计方案、步骤、技术路线 8
3.1设计方案 8
3.2设计步骤与技术路线 8
4结构选型与布置 8
4.1结构选型 8
4.2结构布置 9
4.2.1结构布置原则 9
4.2.2结构布置要求 9
5荷载计算 10
5.1梁附加恒载计算 10
5.2楼板恒载计算 11
6上部结构计算结果 12
6.1建筑结构总信息 12
6.2周期、地震力与振型输出文件 21
6.2.1周期和地震作用 21
6.3结构位移输出文件 36
6.3.1位移输出文件 36
6.4图形文件输出 50
6.4.1各层构件尺寸图 50
6.4.2各层荷载平面图 51
6.4.3各层柱轴压比简图 54
6.4.4各层梁构件配筋简图 56
6.4.5各层柱构件配筋简图 59
6.4.6各层现浇板面积图 62
7独立基础设计 63
7.1地勘资料 63
7.2基础设计计算 64
7.2.1基础总信息 64
7..2.2基础验算 70
7.2.3基础配筋 71
8楼梯设计 73
8.1楼梯1计算设计 73
8.2楼梯2计算设计 76
8.3楼梯3计算设计 80
9设计总结 84
鸣 谢 85
参考文献 86

土木工程建筑设计施工图

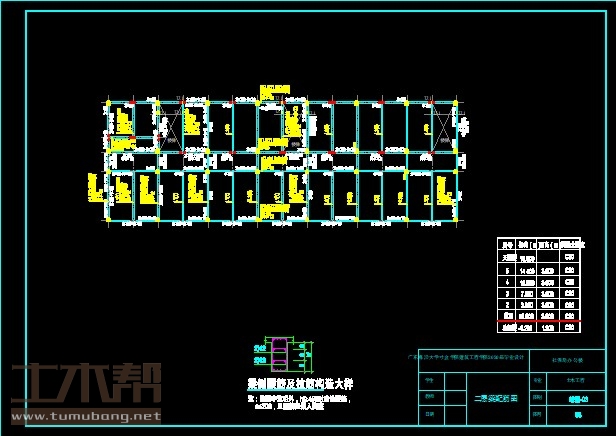

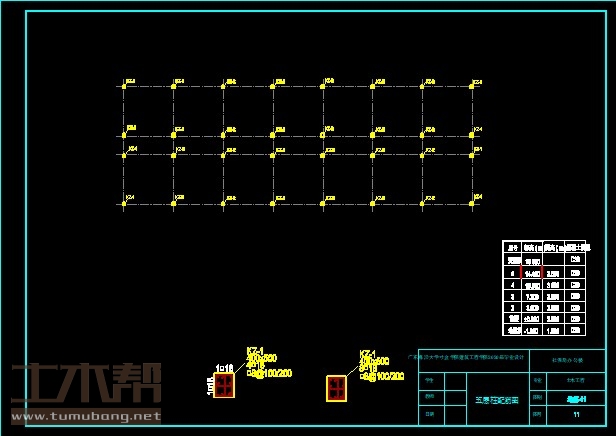

土木工程结构设计施工图

土木工程施工组织设计图
