5层框架结构办公楼,土木工程建筑结构毕业设计,长50.64米,宽17.34米,面积4390平方米

土木工程建筑设计说明书

建筑长50.64m,宽17.34m.一榀框架层高3.6m,柱距3.6m,3跨,跨度7.2m,2.7m,7.2m;
一层:工会办公室7.2m*7.2m*1间,总机房7.2m*7.2m*1间,配电室3.6m*7.2m*1间,传达室3.6m*7.2m*1间,门厅7.2m*7.2m*1间,行政办公室7.2m*7.2m*2间,人事办公室7.2m*7.2m*1间,文印办公室7.2m*7.2m*1间,楼梯间3.6m*7.2m*2间,会议室10.8m*7.2m*1间,接待室18m*7.2m*1间,女卫3.6m*7.2m*1间,男卫3.6m*7.2m*1间;
二层:财务办公室7.2m*7.2m*1间,文印办公室7.2m*7.2m*1间,专业办公室7.2m*7.2m*5间,总工办公室7.2m*9.9m*1间,楼梯间3.6m*7.2m*2间,会议室10.8m*7.2m*1间,计算机房18m*7.2m*1间,女卫3.6m*7.2m*1间,男卫3.6m*7.2m*1间;
三至四层:专业办公室7.2m*7.2m*11间,总工办公室7.2m*9.9m*1间,楼梯间3.6m*7.2m*2间,女卫3.6m*7.2m*1间,男卫3.6m*7.2m*1间;
五层:负责人办公室7.2m*7.2m*7间,总工办公室7.2m*9.9m*1间,楼梯间3.6m*7.2m*2间,会议室10.8m*7.2m*1间,档案室18m*7.2m*1间,女卫3.6m*7.2m*1间,男卫3.6m*7.2m*1间;

土木工程结构设计计算书

40052结构设计计算书-目录
摘 要 I
ABSTRACT II
第1章 建筑设计 1
1.1工程概况 1
1.2地基用地规模概况 1
1.3水文地质条件 2
1.4气象条件 2
1.5设计原则及依据 2
1.6建筑设计 2
1.6.1 方案比选 2
1.6.2 平面设计 3
1.6.3 立面设计 4
1.6.4 剖面设计 5
1.7构造做法 6
1.7.1 屋面工程 6
1.7.2 楼地面工程 6
1.8 经济技术指标 6
第2章 结构设计 7
2.1 结构选型和布置 7
2.1.1方案比选及结构选型 7
2.1.2 结构布置 7
2.2初估截面尺寸 8
2.2.1 梁尺寸估算 8
2.2.2 柱尺寸估算 9
2.3 框架计算单元和计算简图及梁柱线刚度 10
2.3.1 计算单元选取及计算简图说明 10
2.3.2 框架梁柱截面特征 12
2.4竖向荷载计算 14
2.4.1 恒荷载标准值 14
2.4.2 活荷载标准值 16
2.4.3竖向荷载下框架受荷总图 16
2.5水平地震作用计算及内力和位移分析 23
2.5.1 重力荷载标准值计算 23
2.5.2 重力荷载代表值计算 24
2.5.3等效总重力荷载代表值计算 24
2.5.4 横向框架侧移刚度计算 25
2.5.5 横向自振周期计算 25
2.5.6 水平地震作用及楼层地震剪力计算 26
2.5.7水平地震作用下的位移验算 27
2.5.8水平地震作用下的框架内力计算 28
2.6风荷载作用计算及内力和位移分析 34
2.6.1 风荷载计算 34
2.6.2 风荷载作用下位移验算 35
2.6.3 风荷载作用下内力计算 36
2.7 竖向荷载作用下框架内力计算 42
2.7.1杆端弯矩分配系数 42
2.7.2恒载作用下的内力分析 45
2.7.3活载作用下的内力分析 54
2.7.4 重力荷载代表值作用下的内力分析 64
2.8 内力组合 73
2.8.1 一般规定 73
2.8.2 框架梁、柱内力组合 74
2.9梁柱截面设计 99
2.9.1框架梁截面设计 99
2.9.2框架柱截面设计 114
2.10基础设计 120
2.10.1 尺寸及埋置深度 120
2.10.2计算基底压力 120
2.10.3持力层承载力验算 121
2.10.4基础高度验算 122
2.10.5配筋计算 122
2.10.6抗震设计 123
2.11板的配筋计算 123
2.11.1构件信息 123
2.11.2双向板B1计算 124
2.11.3双向板B2计算 125
2.12楼梯的计算 127
2.12.1楼梯结构配筋示意图 127
2.12.2结构计算 127
2.12.3计算过程 128
2.12.4配筋结果 129
2.12.5跨中挠度计算 130
第3章 PKPM电算结果 132
3.1 PKPM电算结果 132
3.2 PKPM电算与手算结果对比分析 141
结 论 142
参考文献 143
致 谢 144

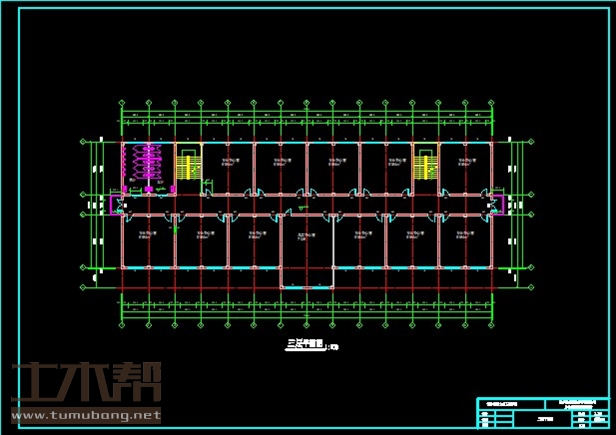

土木工程建筑设计施工图

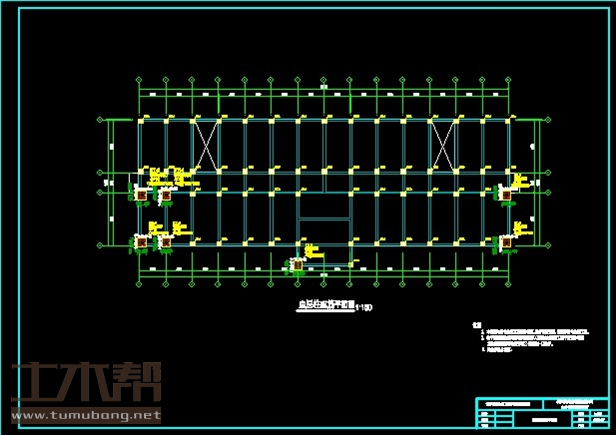

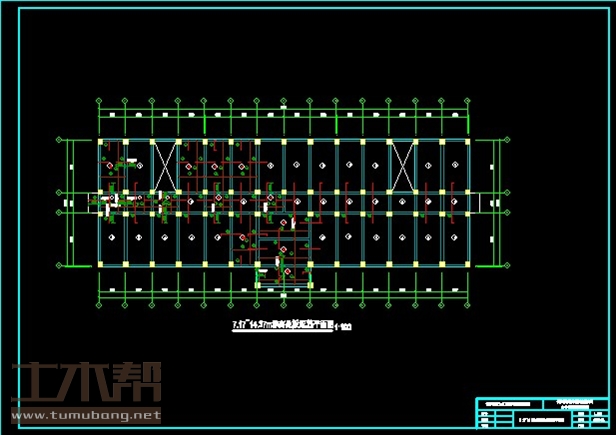

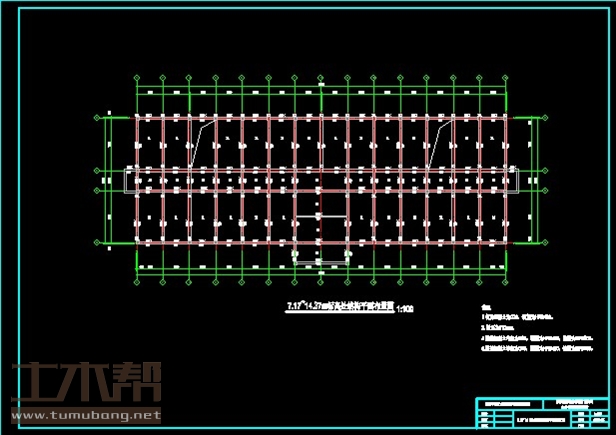

土木工程结构设计施工图

土木工程施工组织设计图
