5层框架结构办公楼,土木工程建筑结构毕业设计,长66.17米,宽19.44米,面积7080平方米

土木工程建筑设计说明书

建筑长66.17m,宽19.44m.一榀框架首层层高6.45m,二至五层层高3.9m,柱距4.7m,3跨,跨度7.9m,3.4m,7.9m;
一层:男厕4.7m*7.9m*1间,女厕4.7m*5.5m*1间,楼梯间4.7m*7.9m*2间,办公室4.7m*7.9m*1间,配电房14.1m*19.2m*1间,其他机床28.2m*19.2m*1间,强电间3.1m*2.68m*1间,弱电间3.1m*2.2m*1间,客梯3.1m*2.9m*1间,多媒体室9.4m*19.2m*1间;
二层:男厕4.7m*7.9m*1间,女厕4.7m*5.5m*1间,楼梯间4.7m*7.9m*2间,办公室4.7m*7.9m*1间,电子测量实验室14.1m*7.9m*1间,电子电工基础实验室14.1m*7.9m*1间,PLC编程实验室9.4m*7.9m*1间,强电间3.1m*2.68m*1间,弱电间3.1m*2.2m*1间,客梯3.1m*2.9m*1间,数控维修实训室9.4m*7.9m*2间,建筑测试实训室14.1m*7.9m*1间,钳工实训一室14.1m*7.9m*2间;
三至四层:男厕4.7m*7.9m*1间,女厕4.7m*5.5m*1间,楼梯间4.7m*7.9m*2间,办公室4.7m*7.9m*1间,太阳能实训室14.1m*7.9m*2间,通讯设备维修9.4m*7.9m*1间,强电间3.1m*2.68m*1间,弱电间3.1m*2.2m*1间,客梯3.1m*2.9m*1间,智能家居及楼宇实训室9.4m*7.9m*1间,家电维修实训室9.4m*7.9m*1间,智能家居及楼宇实训室14.1m*7.9m*1间,电子工厂14.1m*7.9m*2间;
五层:男厕4.7m*7.9m*1间,女厕4.7m*5.5m*1间,楼梯间4.7m*7.9m*2间,办公室4.7m*7.9m*1间,钢琴房14.1m*7.9m*2间,器材室9.4m*7.9m*1间,强电间3.1m*2.68m*1间,弱电间3.1m*2.2m*1间,客梯3.1m*2.9m*1间,音乐室9.4m*7.9m*1间,钢琴房9.4m*7.9m*1间,杂物间14.1m*7.9m*1间,舞蹈房14.1m*7.9m*2间;

土木工程结构设计计算书

40050结构设计计算书-目录
摘 要 I
ABSTRACT II
1建筑设计说明 7
1.1 设计依据 7
1.1.1 工程概况 7
1.1.2 设计原始数据 7
1.2 建筑设计说明 3
1.2.1 建筑面积 3
1.2.2 初步建筑设计 3
2结构方案设计 5
2.1 结构方案 5
2.1.1 材料选用 5
2.1.2 抗震设防烈度 6
2.2 构件几何尺寸的确定 6
2.2.1 板厚 6
2.2.2 柱截面尺寸 6
2.2.3 梁截面尺寸 7
3荷载标准值计算 8
3.1楼面屋面恒载标准值 8
3.2活载标准值 9
3.3梁间荷载计算 9
3.3.1墙体恒载 9
3.3.2梁上线荷载计算 11
4 楼面现浇板及次梁设计 14
4.1 楼面板内力及配筋计算 14
4.1.1 板面荷计算 14
4.1.2 楼面板内力计算 14
4.1.3 配筋计算 19
4.2 次梁内力及配筋计算 22
4.2.1 荷载 22
4.2.2 内力计算 23
4.2.3 配筋计算 24
5. 水平地震作用标准值的计算 26
5.1 重力荷载代表值计算 26
5.1.1 二层荷载计算 26
5.1.2 各层荷载汇总 27
5.1.3 重力荷载代表值 28
5.2 侧移刚度的计算 28
5.2.1 梁线刚度计算 28
5.2.2 柱侧移刚度计算 30
5.3 自振周期计算 37
5.4 横向水平地震作用计算 37
5.5 变形验算 38
6. 内力分析 40
6.1 水平地震作用下框架 KJ-10 内力分析 40
6.1.1 确定各柱层间剪力以及柱端弯矩 40
6.1.2 确定梁端弯矩以及梁端剪力 42
6.2 竖向荷载作用下框架 KJ-10 的内力分析 45
6.2.1 框架 KJ-10 恒载作用下计算简图的建立 45
6.2.2 框架 KJ-10 活载作用下计算简图的建立 50
6.3 竖向荷载作用下框架 KJ-10 内力计算 52
7 框架内力组合 62
7.1 框架梁内力组合原则 62
7.2 框架柱内力组合原则 65
7.3 框架梁内力组合计算 67
7.3.1 梁支座负弯矩组合 67
7.3.2 梁跨内最大正弯矩组合 67
7.3.3 梁端剪力组合 67
7.4 框架柱内力组合计算 68
7.4.1 柱端 M、N 组合 68
7.5KJ-10 内力组合表 70
8 框架梁柱截面设计 84
8.1框架梁的设计 84
8.1.1正截面承载力计算 84
8.1.2斜截面受剪承载力计算 87
8.1.3裂缝挠度验算 87
8.2 框架柱的设计 88
8.2.1柱纵筋计算 88
8.2.2柱箍筋计算 90
9 基础设计 96
9.1 尺寸设计 96
9.2 材料 96
9.3 计算基底反力 96
9.4 采用倒梁法进行地梁的内力分析 99
9.5 配筋计算 101
9.5.1 正截面承载力计算 101
9.5.2 斜截面承载力计算 103
9.5.3 底板配筋计算 103
10 楼梯设计 104
10.1 楼梯平面图 104
10.2 梯段板设计 106
10.3 平台板设计 107
10.4 平台梁设计 109
11PKPM 计算书部分 112
11.1 结构设计信息 112
11.2 周期、振型、地震力 128
11.3 结构位移 138
参考文献 143
谢辞 144

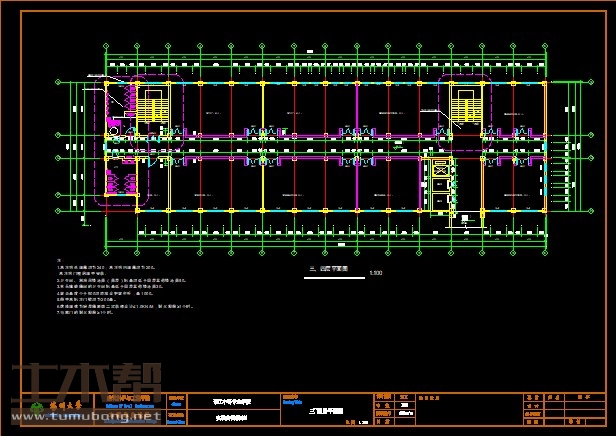

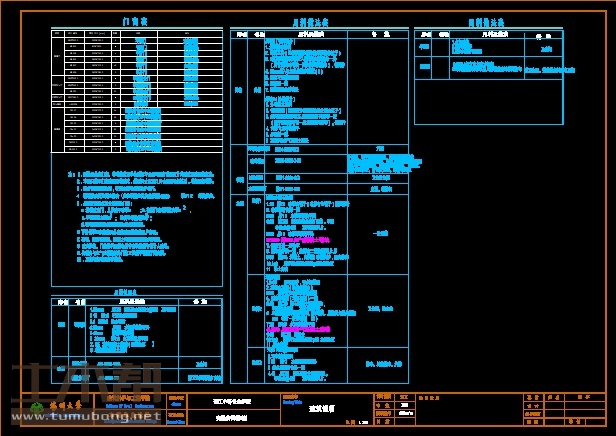

土木工程建筑设计施工图

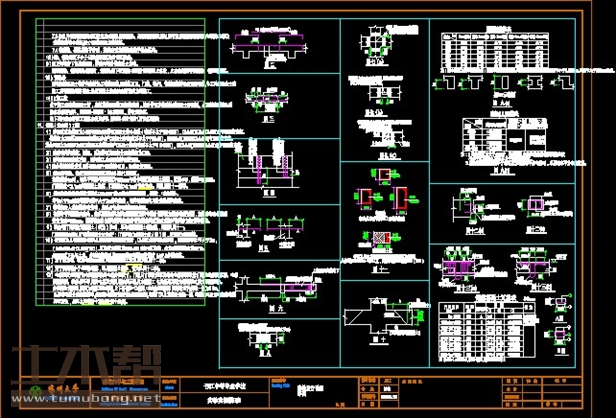

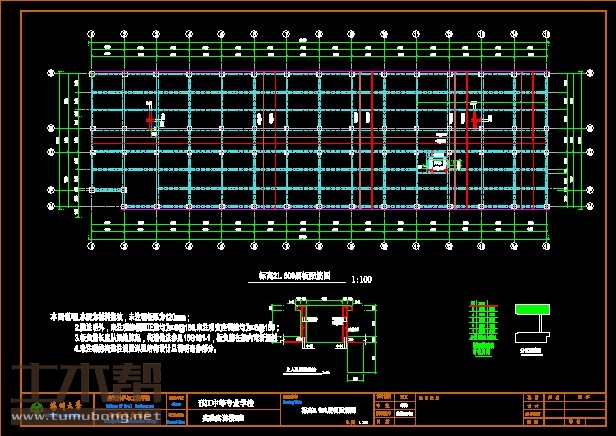

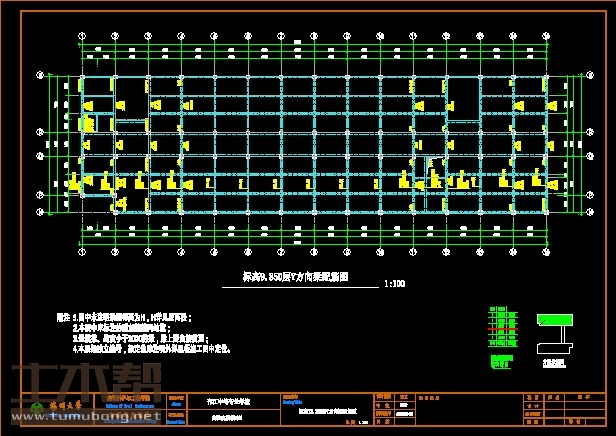

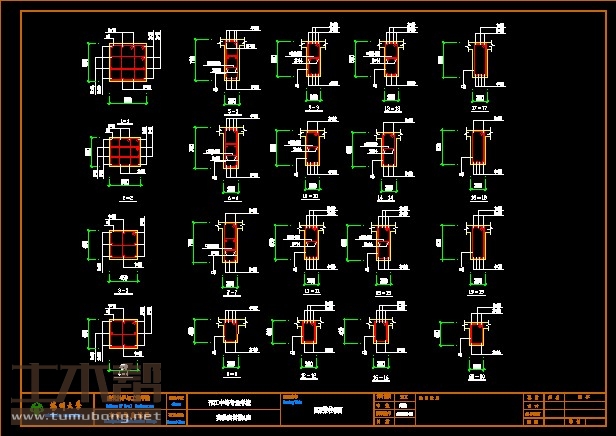

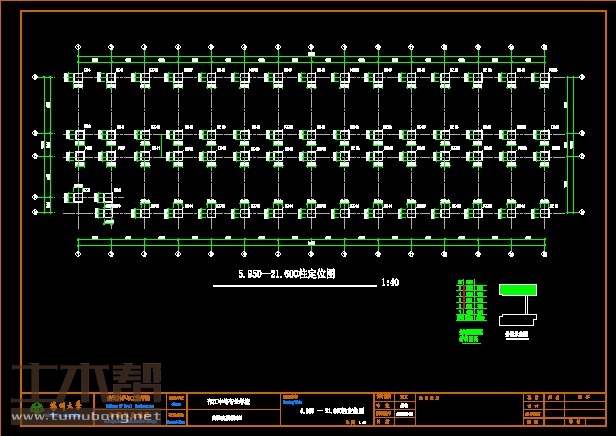

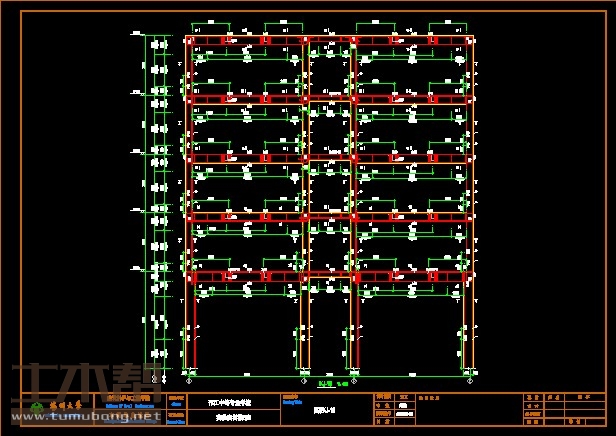

土木工程结构设计施工图

土木工程施工组织设计图
