6层框架结构办公楼,土木工程建筑结构毕业设计,长40米,宽15米,面积3679平方米

土木工程建筑设计说明书

建筑长40m,宽15m.一榀框架首层层高5.25m,二至六层层高3.3m,柱距4m,3跨,跨度6.3m,2.4m,6.3m;

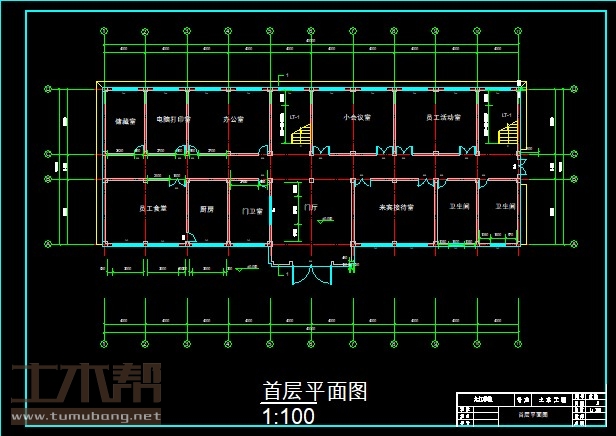

一层:员工食堂8m*6.3m*1间,厨房4m*6.3m*1间,门卫室4m*6.3m*1间,门厅8m*6.3m*1间,来宾接待室8m*6.3m*1间,卫生间4m*6.3m*2间,储藏室4m*6.3m*1间,电脑打印室4m*6.3m,办公室8m*6.3m*1间,楼梯间4m*6.3m*2间,小会议室8m*6.3m*1间,员工活动室8m*6.3m*1间;
二至六层:办公室4m*6.3m*8间,办公室8m*6.3m*3间,会议室8m*6.3m*1间,卫生间4m*6.3m*2间,楼梯间4m*6.3m*2间;

土木工程结构设计计算书

40042结构设计计算书-目录
摘 要 I
Abstract II
1 绪 论 6
1.1 本施工图的设计依据 6
1.2 建筑技术条件 6
1.2.1 气象条件气象特征 6
1.2.2 工程地质条件 6
1.3 建筑规模与要求 6
2 结构布置及计算简图 7
2.1 结构布置及计算简图 7
2.1.1 结构布置 7
2.2 各梁,柱截面尺寸 7
2.2.1 框架梁截面尺寸 7
2.2.2 框架柱截面尺寸 8
2.3 结构计算简图 9
2.3.1 结构计算简图 9
2.3.2 柱的抗侧刚度计算（D值法） 11
3 荷载计算 14
3.1 恒荷载计算 14
3.1.1 楼、屋面荷载计算计算 14
3.2 活荷载计算 17
3.3 荷载分类 17
3.4 重力荷载代表值 18
4 内力计算 19
4.1 横向水平地震作用下框架结构的内力和位移计算 19
4.1.1 横向自振周期计算 19
4.1.2 水平地震作用及楼层地震剪力计算 20
4.1.3 水平地震作用下的位移验算 21
4.1.4 水平地震作用下框架内力计算 22
4.1.5 作水平地震作用下框架的弯矩图、梁端剪力图及柱轴力图 25
4.2 风荷载作用下的水平位移验算 27
4.2.1 横向水平风荷载标准值计算 27
4.2.2 风荷载作用下框架内力计算 28
4.3 竖向荷载作用下框架结构的内力计算 32
4.3.1 计算单元 32
4.3.2 荷载计算 33
4.3.3 内力计算 35
5 内力组合 46
5.1 结构抗震等级 46
5.2 框架的内力组合 46
5.2.1 无地震作用效应组合 46
5.2.2 有地震作用的效应组合 46
5.3 柱端剪力组合和设计值的调整 47
6 截面设计及配筋计算 49
6.1 框架梁 49
6.1.1 梁正截面受弯承载力计算 49
6.1.2 梁斜截面受弯承载力计算 51
6.2 框架柱 52
6.2.1 柱正截面承载力计算 52
7 楼板设计 57
7.1楼板类型及设计方法的选择 57
7.2弯矩计算 57
7.3 截面设计 59
8 楼梯设计 61
8.1 楼板计算 61
8.1.1 荷载计算 61
8.1.2 内力的计算 61
8.1.3 截面计算 61
8.2 平台板计算 62
8.2.1 荷载计算 62
8.2.2 内力计算 62
8.2.3 截面设计 62
8.3 平台梁计算 63
8.3.1 荷载计算 63
8.3.2 内力计算 63
8.3.3 截面计算 63
9 基础设计 65
9.1 最不利荷载的选择 65
9.1.1 初步确定基础的高度 65
9.2 基础设计 66
9.2.1初估基础底面积 66
9.2.2验算荷载偏心距e 66
9.2.3验算基底边缘最大压力pmax 66
9.2.4基础冲切计算 66
9.2.5基础底板配筋计算 67
参考文献 69
致 谢 70

土木工程建筑设计施工图

土木工程结构设计施工图

土木工程施工组织设计图
