5层框架结构不限,土木工程建筑结构毕业设计,长67.3米,宽38.2米,面积5743平方米

土木工程建筑设计说明书

建筑长67.3m,宽38.2m.一榀框架层高3m,柱距3.6m,3跨,跨度6m,3m,6m;

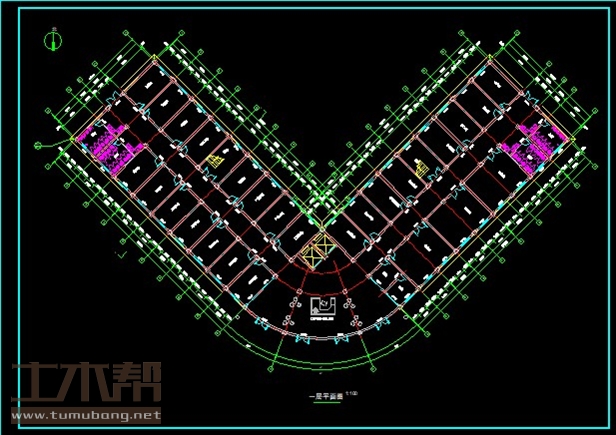

一层:厕所3.6m*6m*4间,治疗室3.6m*6m*2间,隔离室3.6m*6m*1间,儿童外科3.6m*6m*1间,儿童内科3.6m*6m*1间,妇科诊室3.6m*6m*2间,划价收费室3.6m*6m*1间,中药3.6m*3m*1间,西药3.6m*3m*1间,留察室7.2m*6m*1间,抢救室7.2m*6m*2间,器械室3.6m*6m*1间,生殖科3.6m*6m*1间,新生儿科3.6m*6m*1间,楼梯间3.6m*6m*2间,预检科3.6m*6m*1间,产科诊室3.6m*6m*2间,门诊接待3.6m*6m*1间,电梯间3m*2.4m*2间,急诊监护3.6m*6m*1间,急诊内科3.6m*6m*1间,手术清创室3.6m*6m*1间,急诊化验3.6m*6m*1间,急诊外科3.6m*6m*1间,护士站3.6m*6m*1间,诊查室3.6m*6m*2间;
二层:厕所3.6m*6m*4间,医学美容7.2m*6m*1间,外科诊室3.6m*6m*1间,疼痛科3.6m*6m*1间,肝胆外科3.6m*6m*1间,神经外科3.6m*6m*1间,治疗室3.6m*6m*1间,主任办公室6.5m*6m*1间(扇形),医生办公室10.3m*6m*1间(扇形),划价收费6.5m*6m*1间(扇形),主任办公室3.6m*6m*1间,医生办公室7.2m*6m*1间,内科会诊7.2m*6m*1间,内科候诊7.2m*6m*1间,门诊简易手术7.2m*6m*1间,女更衣室3.6m*3m*1间,男更衣室3.6m*3m*1间,换药室3.6m*6m*1间,楼梯间3.6m*6m*2间,泌尿外科3.6m*6m*1间,外科候诊3.6m*6m*1间,外科会诊7.2m*6m*1间,电梯间3m*2.4m*2间，呼吸内科3.6m*6m*1间,消化内科3.6m*6m*1间,神经内科3.6m*6m*1间,心血管科3.6m*6m*1间,内科诊室3.6m*6m*2间,治疗室3.6m*6m*2间;
三层:厕所3.6m*6m*4间,门诊简易手术7.2m*6m*1间,消毒室3.6m*3m*2间,准备室3.6m*3m*2间,耳鼻喉科会诊7.2m*6m*1间,诊室3.6m*6m*9间,耳科候诊3.6m*6m*1间,主任办公室6.5m*6m*1间(扇形),医生办公室10.3m*6m*1间(扇形),主任办公室6.5m*6m*1间(扇形),术后休息室3.6m*6m*1间,验光室3.6m*6m*1间,视力检测3.6m*6m*1间,治疗室7.2m*6m*1间,听力测试3.6m*6m*1间,休息室3.6m*6m*1间,楼梯间3.6m*6m*2间,眼科会诊7.2m*6m*1间,眼科候诊7.2m*6m*1间,电梯间3m*2.4m*2间,激光治疗室3.6m*6m*1间,门诊手术7.2m*6m*1间;

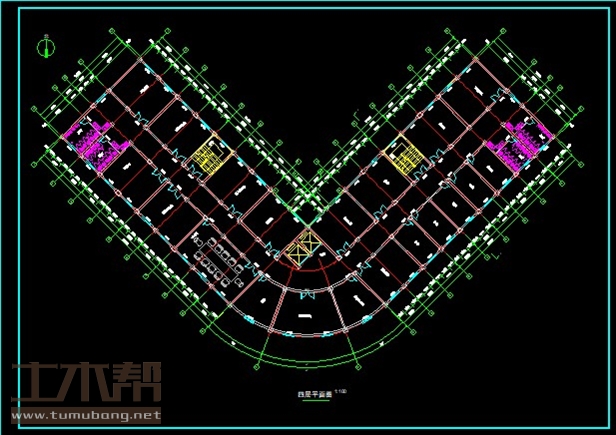

四层:厕所3.6m*6m*4间,资料室7.2m*6m*1间,科长办公室7.2m*6m*1间,会议室10.8m*6m*1间,院办6.5m*6m*1间(扇形),医生办公室10.3m*6m*1间(扇形),主任办公室6.5m*6m*1间(扇形),康复门诊7.2m*6m*1间,诊室3.6m*6m*4间,休息室3.6m*6m*1间,财务库房7.2m*6m*1间,财务办公室7.2m*6m*1间,楼梯间3.6m*6m*2间,院长办公室7.2m*6m*1间,档案室7.2m*6m*1间,电梯间3m*2.4m*2间,中医会诊7.2m*6m*1间,推拿7.2m*6m*1间,针灸室7.2m*6m*1间,宣传教室7.2m*6m*1间;
五层:厕所3.6m*6m*4间,资料室7.2m*6m*1间,科长办公室7.2m*6m*1间,会议室10.8m*6m*1间,院办6.5m*6m*1间(扇形),医生办公室10.3m*6m*1间(扇形),主任办公室6.5m*6m*1间(扇形),康复门诊7.2m*6m*1间,诊室3.6m*6m*4间,休息室3.6m*6m*1间,财务库房7.2m*6m*1间,财务办公室7.2m*6m*1间,楼梯间3.6m*6m*2间,院长办公室7.2m*6m*1间,档案室7.2m*6m*1间,电梯间3m*2.4m*2间,中医会诊7.2m*6m*1间,推拿7.2m*6m*1间,针灸室7.2m*6m*1间,宣传教室7.2m*6m*1间;

土木工程结构设计计算书

40033结构设计计算书-目录
前 言 1
1 工程概况 2
1.1 工程基本信息 2
1.2 材料选取 2
2 结构布置 2
2.1 结构选型 2
2.2 梁柱尺寸确定 2
2.3 框架柱截面尺寸确定 2
3 框架计算简图及梁柱线刚度 3
3.1确定框架计算简图 3
3.1.1 梁线刚度 3
3.1.2 柱线刚度 4
3.1.3框架梁柱的相对线刚度 4
4.1 恒荷载标准值计算 4
4.1.1 （上人）屋面 4
4.1.2 标准层楼面 5
4.1.3 梁自重 5
4.1.4 柱自重 6
4.1.5 外纵墙自重 6
4.1.6 内纵墙自重 6
4.2 活荷载标准值的计算 7
4.3 竖向荷载下框架受荷 7
4.3.1恒活载导算 7
4.3.2 A-B和C-D轴间框架梁荷载标准值 8
4.3.3 B-C轴间框架梁荷载标准值 8
4.3.4 A轴柱集中荷载标准值 9
4.3.5 B轴柱纵向集中荷载计算 10
5 风荷载作用下的计算 11
5.1风荷载标准值计算 11
5.2 风荷载作用下的位移验算 11
5.2.1 侧移刚度D计算 11
5.2.2 风荷载作用下框架侧移计算 12
6 内力计算 12
6.1 风荷载标准值作用下的内力计算 24
7 抗震设计 26
7.1 水平地震作用计算 26
7.1.1屋面处的重力荷载标准 26
7.1.2屋顶雪荷载标准值计算 27
7.1.3楼面活荷载标准值计算 27
7.1.4总重力荷载代表值的计算 27
7.2 框架柱抗侧刚度D和结构基本自震周期计算 27
7.2.1 横向D值的计算 27
7.2.2 结构基本自震周期计算 28
7.3 多遇水平地震作用计算 28
7.4 刚重比和剪重比验算 29
7.5 横向框架在水平地震作用下的内力计算 30
7.7 内力组合 37
7.7.1 水平地震作用下的内力组合 38
7.7.2 梁端剪力最不利内力组合 38
8 截面设计与配筋计算 41
8.1 框架柱截面设计 41
8.2 框架梁截面设计 45
9 板的计算 48
9.1楼面板配筋计算 48
9.2走廊楼面板 49

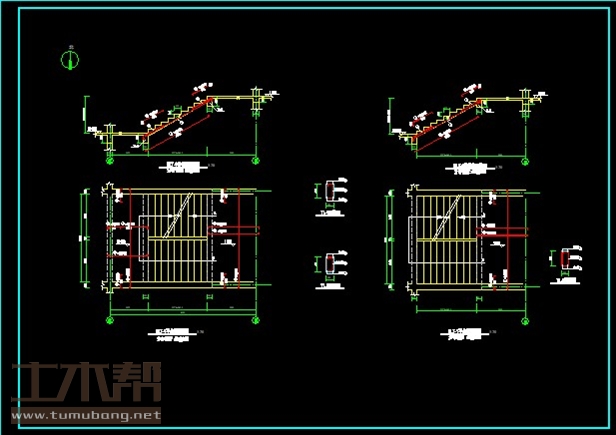

10楼梯的设计 50
10.1 楼梯板的荷载计算 51
10.2 平台板计算 51
10.3 荷载计算 52

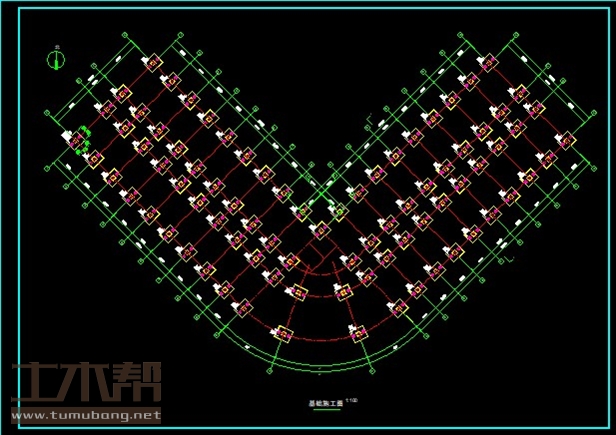

11 基础设计 53
11.1 上部结构资料 53
11.2建筑场地资料 53
11.3 初步选择持力层，确定桩型和尺寸 54
11.4 承台抗冲切验算 55

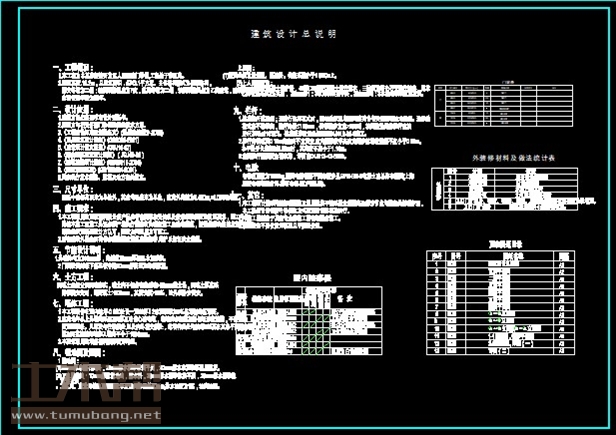

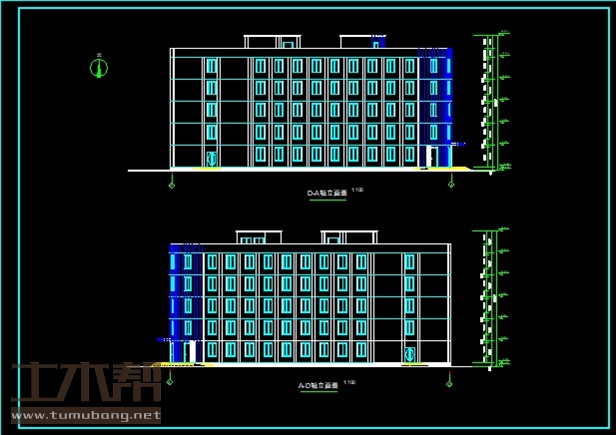

土木工程建筑设计施工图

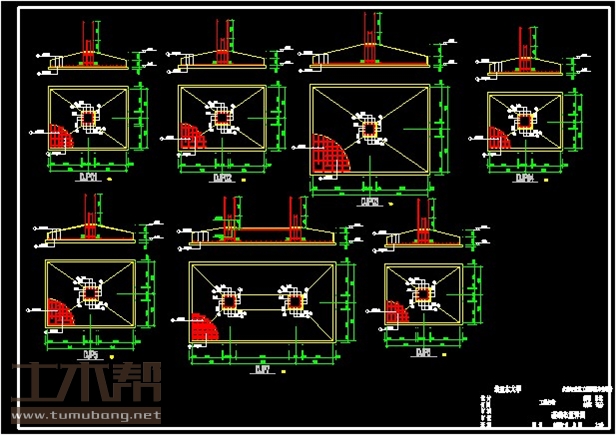

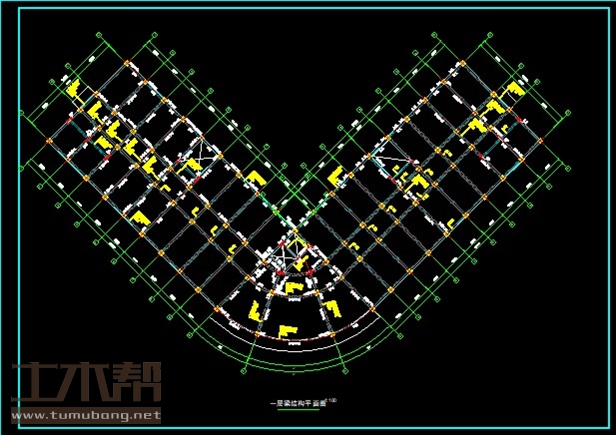

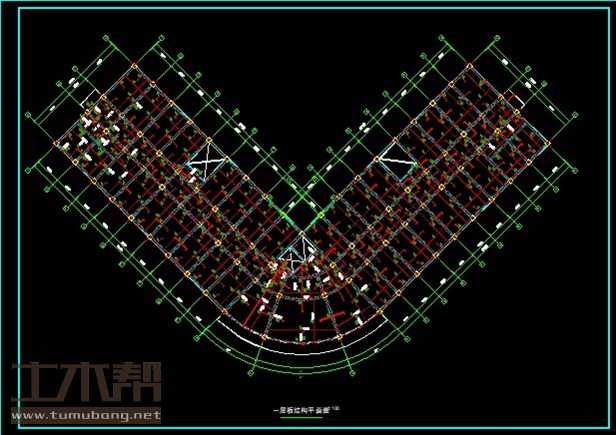

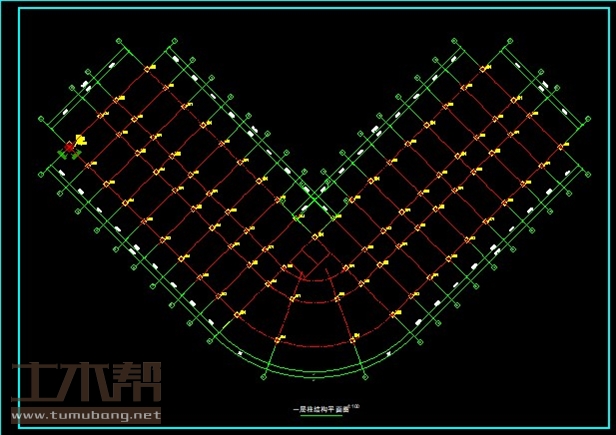

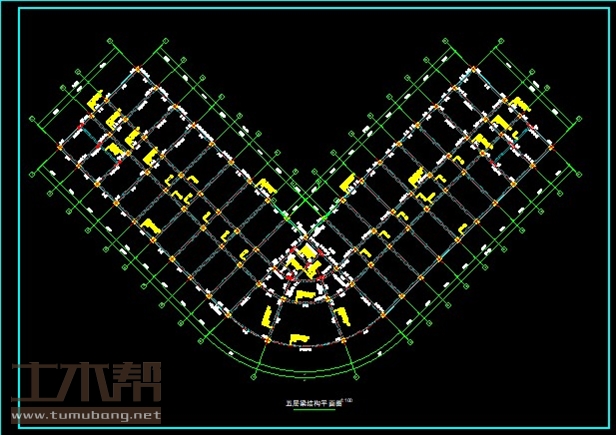

土木工程结构设计施工图

土木工程施工组织设计图
