4层框架结构教学楼,土木工程建筑结构毕业设计,长65.1米,宽17.4米,面积4530平方米
浏览量：878
收藏量：0
浏览量：878
收藏量：0
建筑长65.1m,宽17.4m.一瓶框架首层层高3.9m,二至四层3.6m,柱距7.2m,3跨,跨度7.2m,3m,7.2m;
一层:教室10.8m*7.2m*6间,休息室3.6m*7.2m*1间,传达室3.6m*7.2m*1间,大厅7.2m*7.2m*1间,办公室7.2m*7.2m*1间,卫生间3.6m*7.2m*4间,楼梯间3.6m*7.2m*2间,教研室7.2m*7.2m*3间;

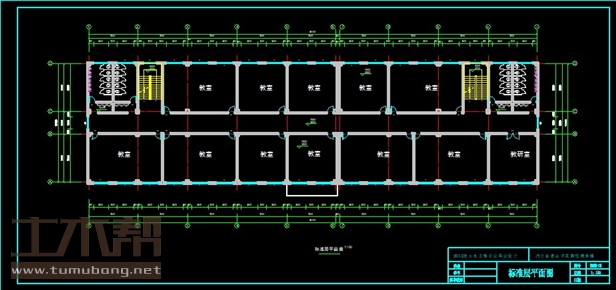

二至四层:教室10.8m*7.2m*6间,教室7.2m*7.2m*5间,教研室7.2m*7.2m*1间,卫生间3.6m*7.2m*4间,楼梯间3.6m*7.2m*2间;
40031结构设计计算书-目录
摘要 I
Abstract II

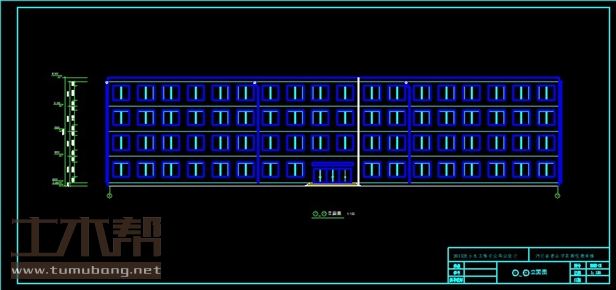

第一部分 建筑设计 1
第1章 建筑设计说明 1
1.1工程概况 1
1.2平面设计 2
1.3立面设计 2
1.4节点设计 2
1.4.1外墙 2
1.4.2内墙 2
1.4.3防水、防潮工程 2
1.4.4屋面工程 2
1.4.5门窗 3
1.5防火要求 3
第二部分 结构设计 5
第2章 梁、板、柱截面尺寸估算 5
2.1梁截面尺寸估算 5
2.2柱截面尺寸估算 6
第3章 荷载计算 7
3.1恒载标准值计算 7
3.1.1屋面 7
3.1.2楼面 7
3.1.3走廊 7
3.1.4梁自重 7
3.1.5柱自重 8
3.1.6墙体自重 8
3.2活荷载标准值计算 8
3.2.1屋面和楼面活荷载标准值 8
3.2.2雪荷载 8
3.3竖向荷载作用下框架荷载计算 9
3.3.1重力荷载代表值计算 9
3.3.2梁柱刚度计算 9
3.3.3 结构自振周期计算 10
3.3.4 水平地震作用计算 11
3.3.5 层间弹性变形验算 11
第4章 内力计算 13
4.1水平地震作用下的框架内力计算 13
4.2恒荷载标准值作用下的计算 16
4.3 活荷载标准值作用下的计算 17
4.3 竖向荷载作用下的内力计算 19
4.3.1框架梁等效均布荷载计算 19
4.3.2恒荷载标准值作用下的框架内力计算 21
4.3.3活荷载标准值作用下的框架内力计算 25
第5章 内力组合 30
5.1荷载基本组合 30
5.2内力转换 30
5.3 控制截面及最不利的内力类型 31
第6章 框架梁柱设计 37
6.1框架梁截面设计 37
6.2 框架柱截面设计 45
6.2.1框架柱轴压比验算 45
6.2.2框架柱正截面受压承载力计算 47
6.2.3框架柱斜截面受剪承载力计算 50
第7章 次梁设计 54
7.1 荷载统计 54
7.1.1 恒荷载标准值计算 54
7.1.2 活荷载标准值计算 54
7.1.3 确定计算简图 55
7.2 内力计算 55
7.2.1恒荷载标准值作用下的次梁内力计算 55
7.2.2活荷载标准值作用下的次梁内力计算 56
7.3 内力组合 57
7.3.1屋面位置处的次梁内力组合 57
7.4正截面受弯承载力计算 57
7.4.1屋面位置处次梁正截面受弯计算 57
7.4.2 楼面位置处次梁正截面受弯计算 58
7.4.3 斜截面受剪承载力计算 59
第8章 板的设计 60
8.1荷载统计 60
8.1.1按弹性理论分析计算 60
8.2配筋计算 64
8.2.1荷载统计 64
8.2.2按弹性理论分析计算 64
8.2.3配筋计算 65
第9章 楼梯的计算 68
9.1设计资料 68
9.2楼梯板设计 68
9.2.1荷载计算 68
9.2.2内力计算 69
9.2.3配筋计算 69
9.3平台板计算 70
9.3.1荷载计算 70
9.3.2内力计算 70
9.3.3配筋计算 70
9.4平台梁 70
9.4.1荷载计算 71
9.4.2内力计算 71
9.4.3配筋计算 71
第10章 基础设计 72
10.1基本情况 72
10.2荷载计算 72
10.3确定基础底面积 72
10.3.1 边柱基础底面尺寸设计 72
10.3.2 中柱基础底面尺寸设计 73
10.4 地基变形验算 74
10.5 地基抗震承载力验算 74
10.6 基础结构设计 74
10.6.1 荷载设计值 74
10.6.2 边柱基础结构设计 75
10.6.3 中柱基础结构设计 77
参考文献 79
致 谢 80
附录1 外文翻译原文 81
附录2 外文翻译译文 105
附录3 土木工程毕业设计（论文）任务书 109
附录4 华北水利水电大学本科生毕业设计（论文）开题报告 111
