5层框架结构教学楼,土木工程建筑结构施工组织毕业设计,长54米,宽19.2米,面积5184平方米

土木工程建筑设计说明书

建筑长54m,宽19.2m.一榀框架首层高4.5m,二至五层层高3.5m,柱距8.4m,3跨,跨度8.1m,3m,8.1m;
一层:材料库25.2m*8.1m*1间,大厅8.4m*8.1m*1间,值班室3.6m*8.1m*1间,餐厅模拟室16.8m*8.1m*1间,男厕3.6m*8.1m*1间,女厕3.6m*8.1m*1间,盥洗室7.2m*2.1m*1间,楼梯间3.6m*8.1m*2间,办公室6m*8.1m*1间,画室16.8m*8.1m*1间,导游模拟室8.4m*8.1m*1间,前厅模拟室8.4m*8.1m*1间;
二至五层:电子实训室25.2m*8.1m*1间;小机房8.4m*8.1m*1间,开水房3.6m*8.1m*1间,大机房16.8m*8.1m*1间,男厕3.6m*8.1m*1间,女厕3.6m*8.1m*1间,盥洗室7.2m*2.1m*1间,楼梯间3.6m*8.1m*2间,办公室6m*8.1m*1间,大机房16.8m*8.1m*2间;

土木工程结构设计计算书

40027结构设计计算书-目录
摘 要 I
ABSTRACT II
第1章 绪论 1
1.1 工程名称 1
1.2 工程概况 1
1.3 工程地质情况 1
1.4 气象条件 1
1.5 荷载 1
1.6 抗震设防烈度 1
1.7 材料选用 1
1.8 参考图集及规范 1
第2章 结构选型 2
2.1 结构体系选型 2
2.2 其它结构选型 2
第3章 结构平面布置 3
第4章 截面尺寸估算 4
4.1 计算单元的选取 4
4.2 梁截面尺寸估算 4
4.3 柱截面尺寸估算 4
第5章 荷载计算 5
5.1 楼面恒载标准值的计算 5
5.2 楼面活载标准值的取值 7
5.3 竖向荷载下框架受荷总图 7
5.3.1 框架梁受荷计算 7
5.3.2 框架柱受荷计算 9
5.4 横向风荷载计算 13
5.5 横向地震荷载计算 14
5.5.1 重力荷载标准值计算 14
5.5.2 重力荷载代表值计算 15
5.5.3 地震作用的计算 15
5.5.4 轴9框架地震作用的计算 16
第6章 框架侧移验算 21
6.1 风荷载作用下框架侧移计算 21
6.2 地震作用下框架侧移计算 21
第7章 内力计算 22
7.1 水平荷载作下框架的内力计算 22
7.1.1 框架柱反弯点位置、杆端和梁端弯矩的确定 22
7.1.2 风荷载作用下内力计算 23
7.1.3 地震作用下内力计算 24
7.2 竖向荷载作用下框架内力的计算 32
7.2.1 恒载作用下的内力分析 33
7.2.2 活载(满跨布)作用下的内力分析 38
7.2.3 重力荷载代表值作用下的内力分析 42
第8章 内力组合 49
8.1 内力调幅 49
8.2 内力组合 52
第9章 框架结构的配筋计算 71
9.1 框架梁截面设计 71
9.1.1 正截面受弯承载力计算 71
9.1.2 斜截面受剪承载力计算 71
9.2 框架柱截面设计 72
9.2.1 轴压比验算 72
9.2.2 截面尺寸复核 72
9.2.3 正截面承载力计算 73
9.2.4 垂直于弯矩作用平面的受压承载力验算 74
9.2.5 斜截面受剪承载力计算 74
第10章 柱下独立基础设计 89
10.1 确定基础类型 89
10.2 基础受荷计算 89
10.3 确定基底尺寸 89
10.3.1 地基承载力特征值修正 89
10.3.2 初选基底尺寸 90
10.3.3 验算持力层承载力 90
10.4 确定基础高度 91
10.4.1 柱边基础截面抗冲切验算 91
10.4.2 变阶处截面抗冲切验算 91
10.5 计算基底配筋 92
10.5.1 基础长边方向基底配筋计算 92
10.5.2 基础短边方向基底配筋计算 93
10.6 基础梁的配筋计算 93
10.6.1 荷载计算 93
10.6.2 内力及配筋计算 94
10.7 施工配筋图 95
第11章 施工组织设计 96
11.1 工程概况 96
11.1.1 工程资料 96
11.1.2 水文地质条件 96
11.2 施工总体部署 96
11.2.1 施工工期 96
11.2.2 施工顺序 96
11.3分部分项工程施工 97
11.3.1 土方工程 97
11.3.2 钢筋工程 97
11.3.3 模板工程 97
11.3.4 混凝土工程 98
11.3.5 砌体工程 98
11.3.6 装饰工程 98
11.4 施工进度计划 98
11.4.1 施工进度计划的编制步骤 98
11.4.2 工程量以及分项工程持续时间计算 98
11.5 资源计划 105
11.5.1 机械设备配备计划 105
11.5.2 施工计量器具的投入 106
11.5.3 劳动力计划 106
11.5.4 材料计划 107
11.6 施工平面图设计 107
11.6.1 设计依据 107
11.6.2 设计原则 107
11.6.3 设计步骤 107
11.6.4 施工准备工作计划 107
11.6.5 总平面管理 108
11.6.6 附图 108
11.7 技术组织措施 108
11.7.1 保证工程质量措施 108
11.7.2 安全文明施工 108
11.7.3 降低成本措施 108
结 论 109
参考文献 110
致 谢 111

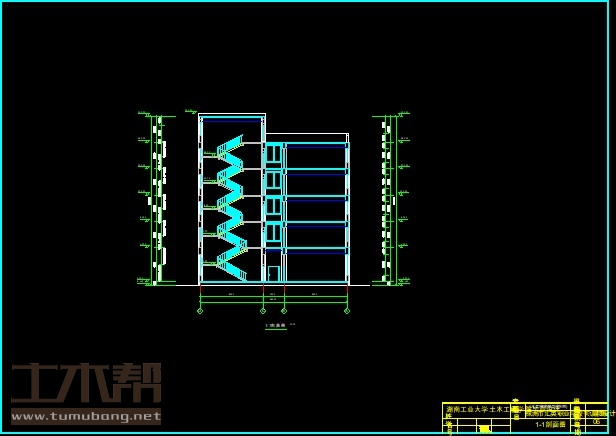

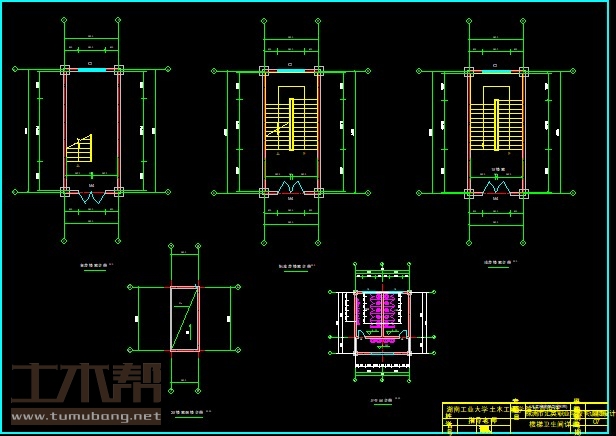

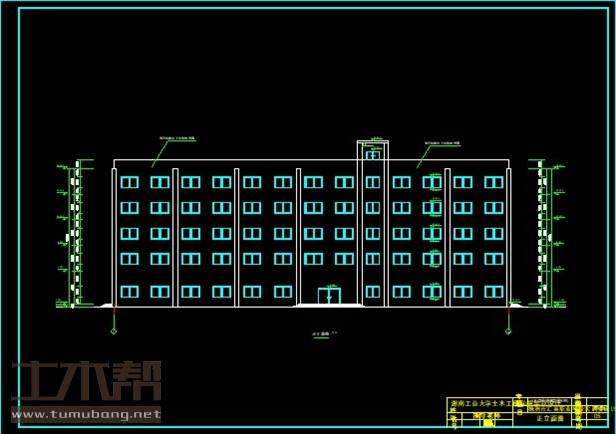

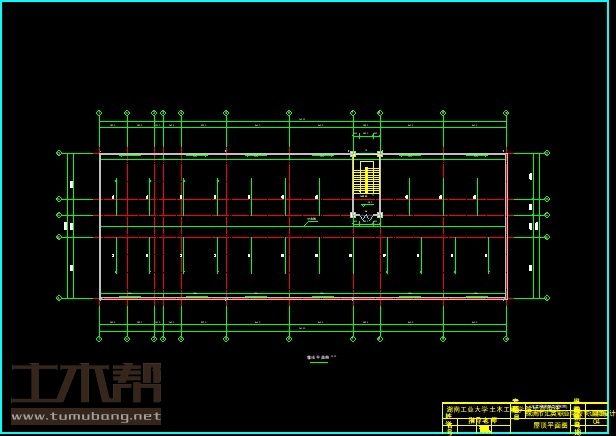

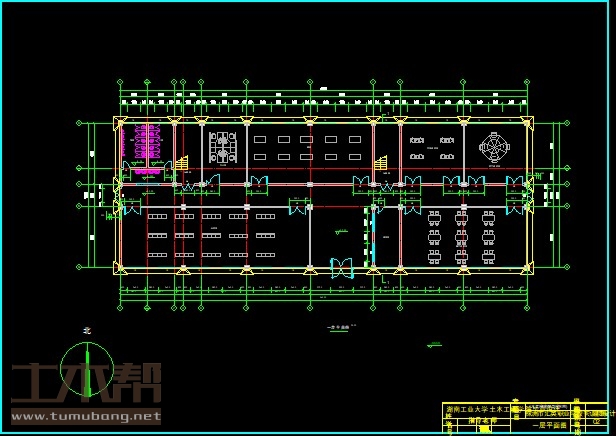

土木工程建筑设计施工图

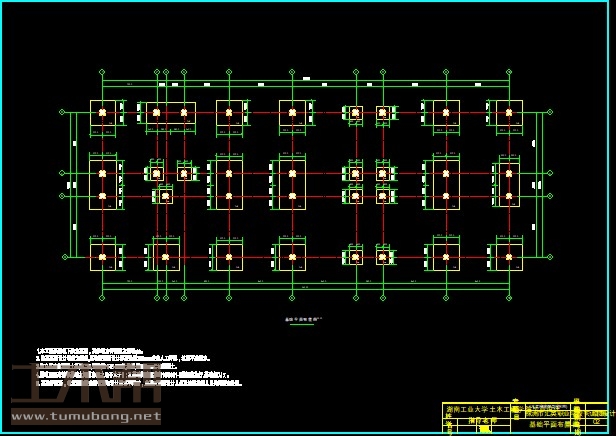

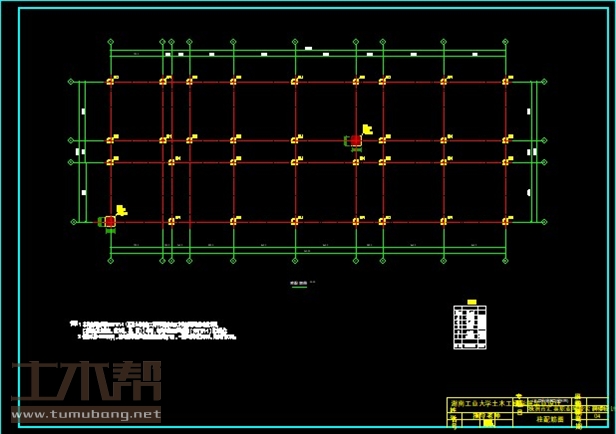

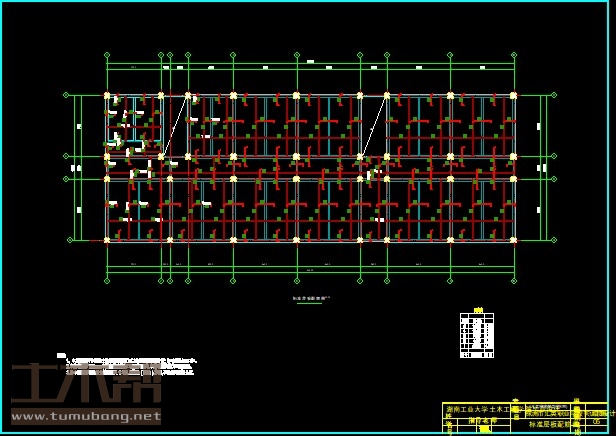

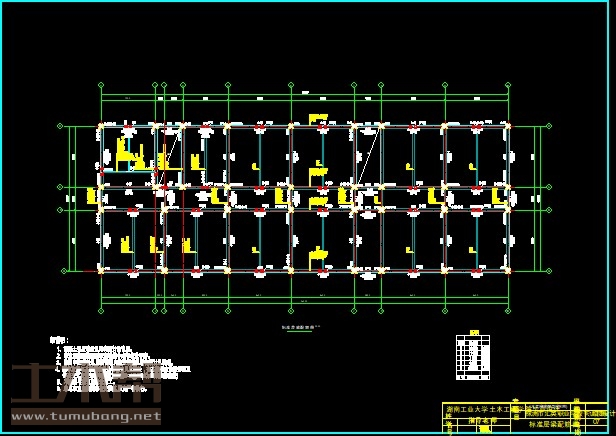

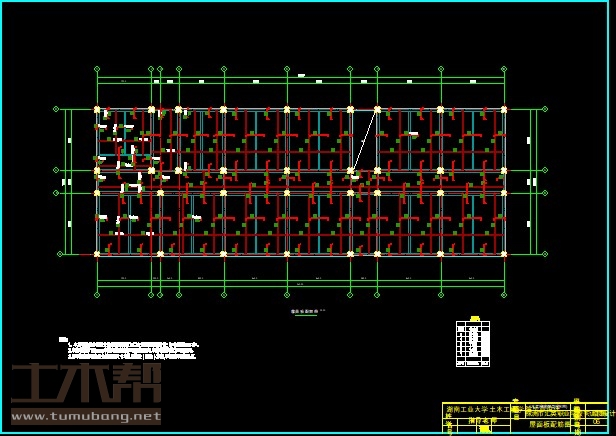

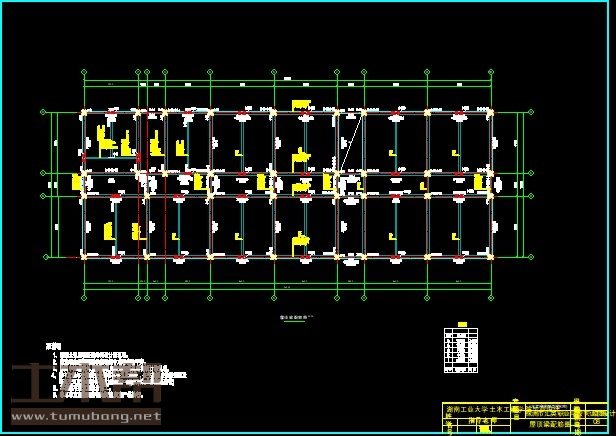

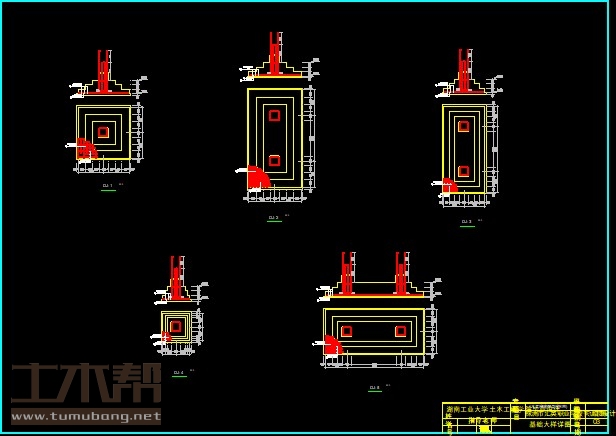

土木工程结构设计施工图

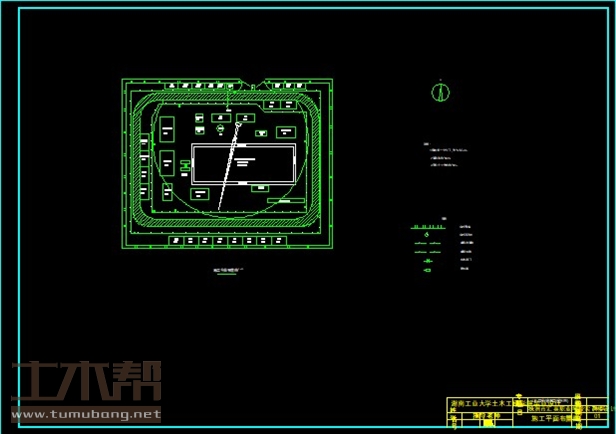

土木工程施工组织设计图
