5层框架结构教学楼,土木工程建筑结构毕业设计,长54米,宽16.4米,面积4490平方米

土木工程建筑设计说明书

建筑长54m,宽16.4m.一榀框架层高3.9m,柱距4.5m,3跨,跨度6.9m,2.6m,6.9m;
一层:普通教室9m*6.9m*7间,综合办公室9m*6.9m*1间,楼梯间4.5m*6.9m*2间,厕所4.5m*6.9m*2间;
二至五层:普通教室9m*6.9m*9间,教师办公室9m*6.9m*1间,楼梯间4.5m*6.9m*2间,厕所4.5m*6.9m*2间;

土木工程结构设计计算书

40009结构设计计算书-目录
摘 要 I
ABSTRACT II
前言 1
1 设计资科 2
2 设计依据 8
3 设计要求 9
4 梁、柱、板截面尺寸的初步确定 9
4.1 梁截面尺寸的初步确定 9
4.2 现浇楼板厚度设计 10
4.3 柱截面尺寸初步估算 10
5 荷载计算 11
5.1 竖向荷载计算 11
5.2 水平地震作用的计算 12
5.2.1 重力荷载代表值计算 12
5.2.2 框架刚度计算 16
5.2.3 结构基本自振周期计算 20
5.2.4 多遇地震影响时的横向水平地震作用计算 21
5.2.5楼层地震剪力标准值 21
5.2.6 第12轴框架楼层地震剪力标准值 21
5.3 横向水平风荷载的计算(第12轴框架) 23
6 内力计算及内力组合 25
6.1 内力计算 25
6.1.1 第12轴框架在竖向荷载作用下的内力分析 25
6.1.2 永久荷载作用下的内力计算 32
6.1.3 可变荷载作用下的内力计算 39
6.1.4 横向水平风荷载作用下的内力计算 50
6.2 内力组合 67
6.3 内力调整 74
6.3.1 强柱弱梁要求 74
6.3.2 强剪弱弯要求 75
6.3.3斜截面受剪承载力验算 75
7 框架杆件杭震承载力验算 76
7.1 框架梁抗震承载力验算 76
7.1.1 正截面受弯承载力验算 76
7.1.2 斜截面受剪承载力计算 76
7.2 框架柱抗震承载力验算 77
7.2.1 正截面受弯承载力验算 77
7.2.2 斜截面受剪承载力验算 77
7.2.3 框架抗震变形验算 77
7.2.4 框架节点核心区抗震承载力验算 82
8 梁柱配筋图 83
参考文献 84
致 谢 85

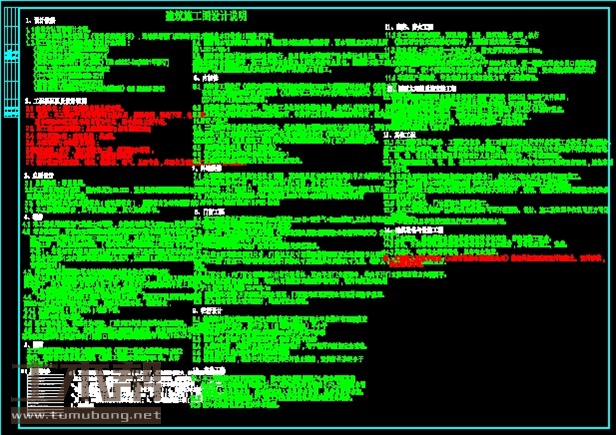

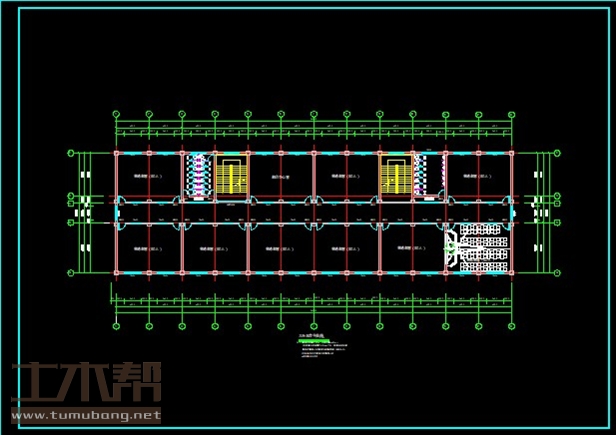

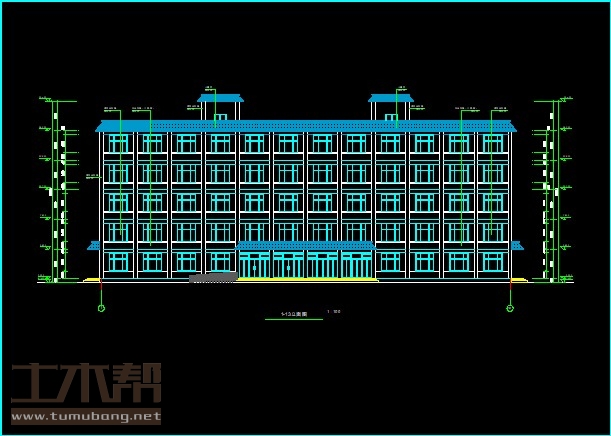

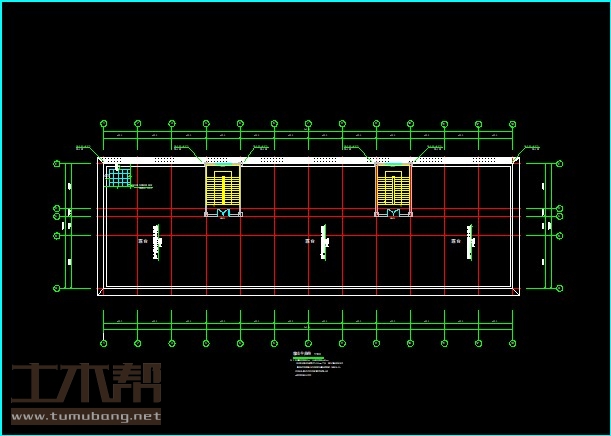

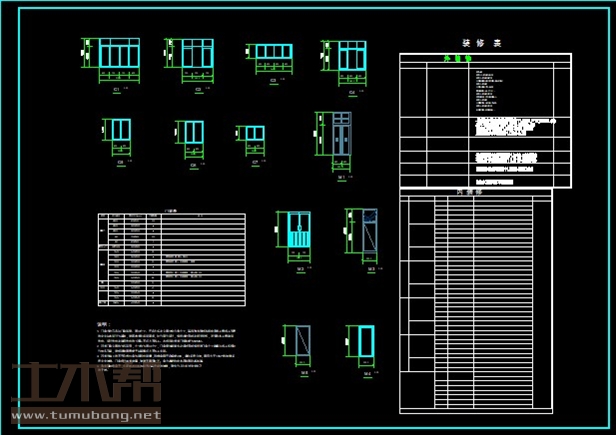

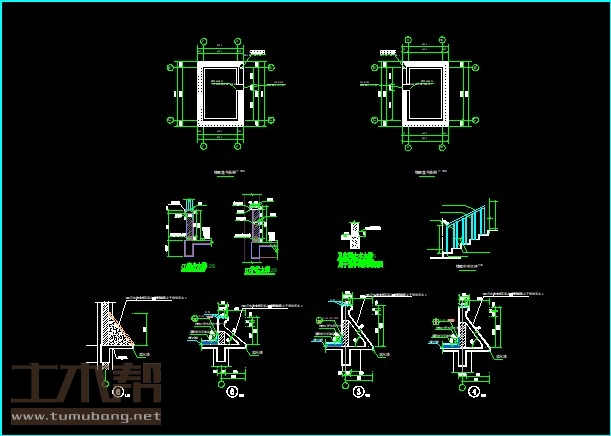

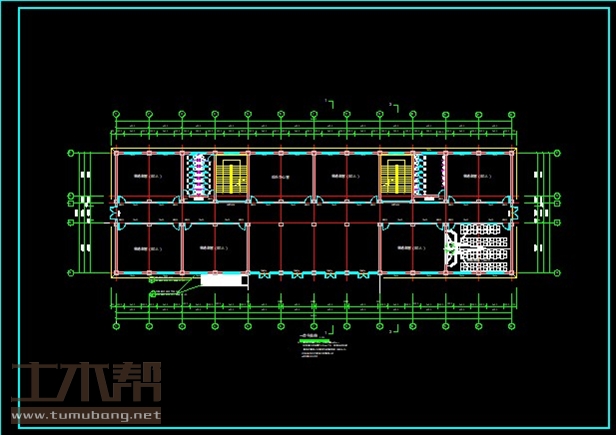

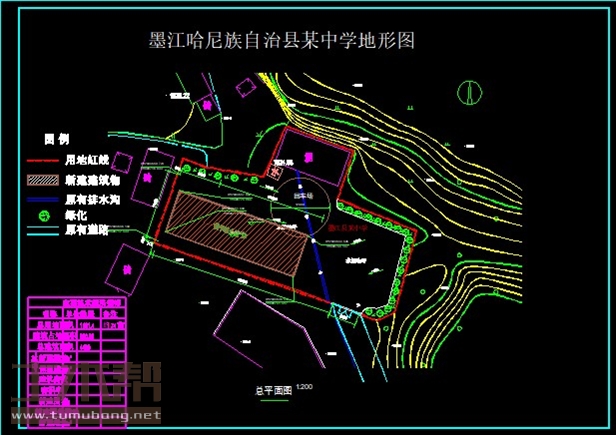

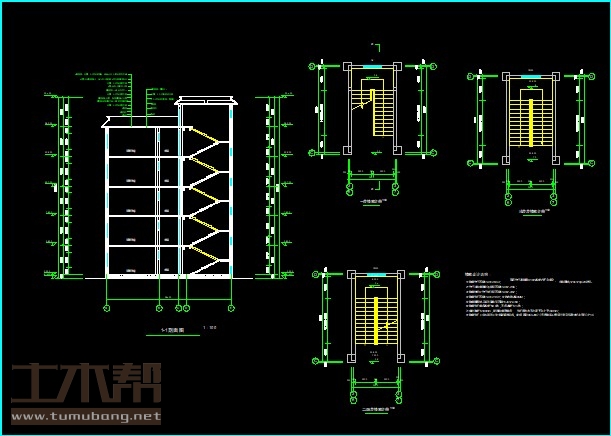

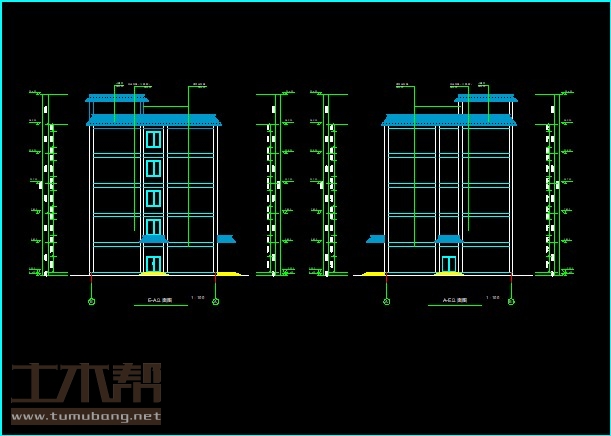

土木工程建筑设计施工图

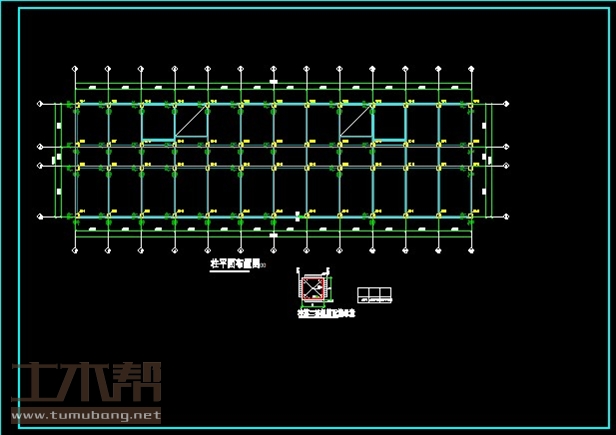

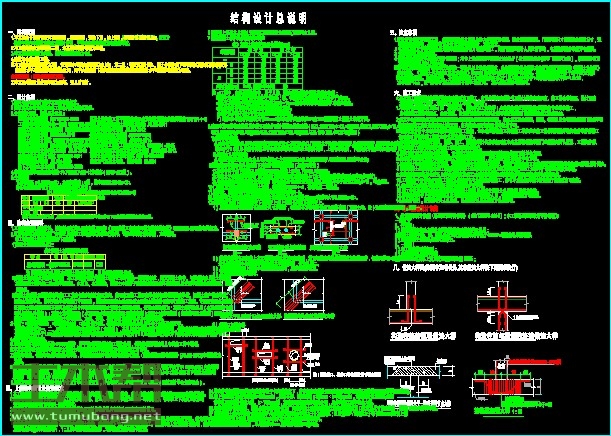

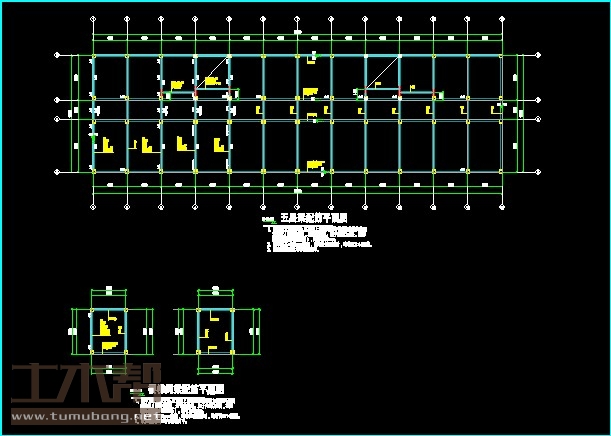

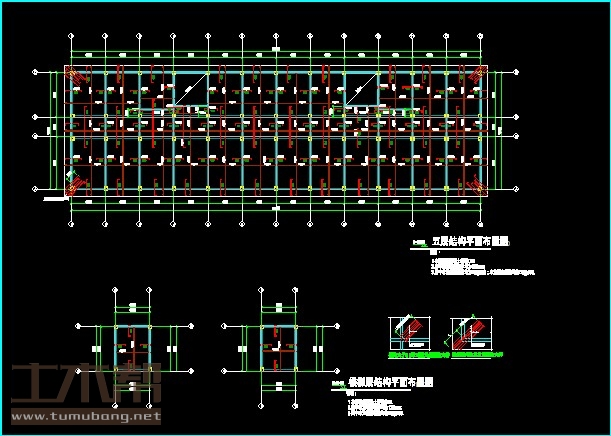

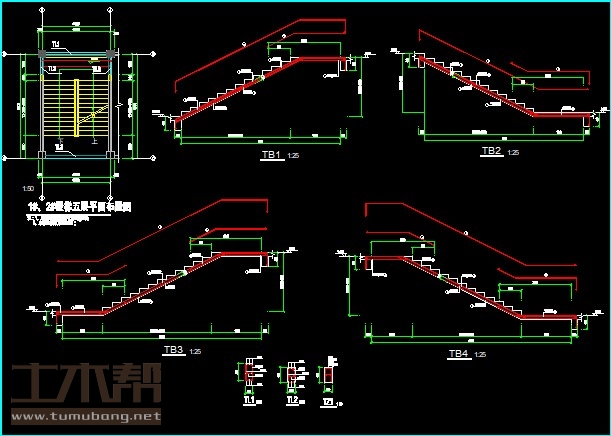

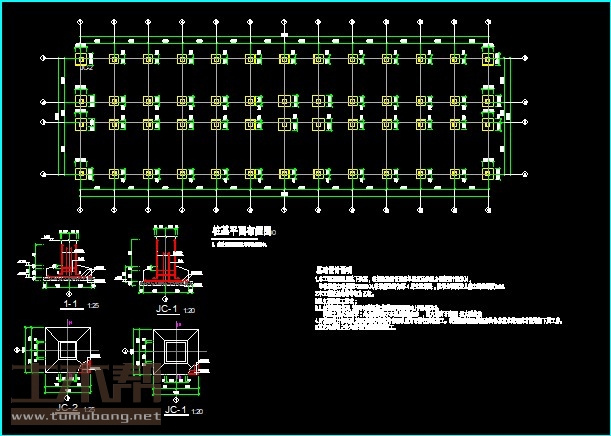

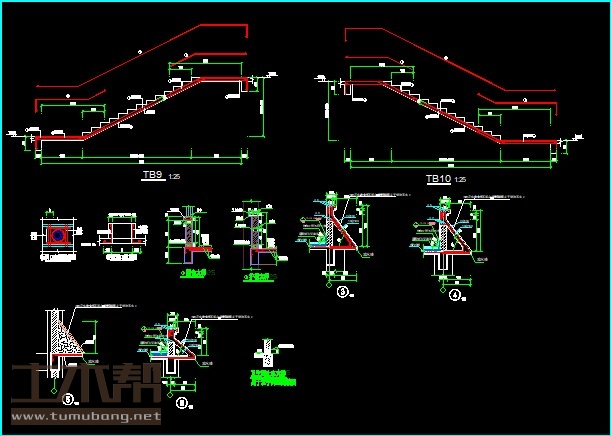

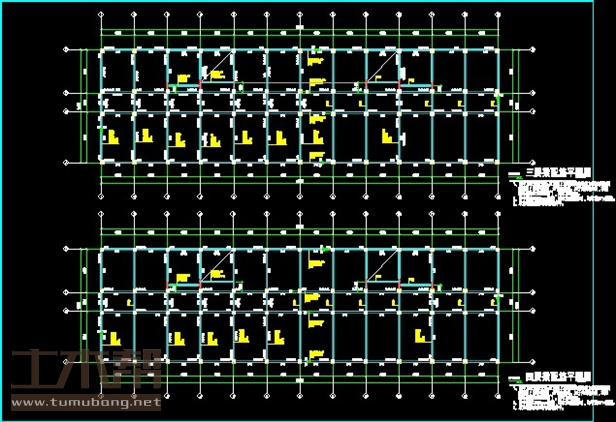

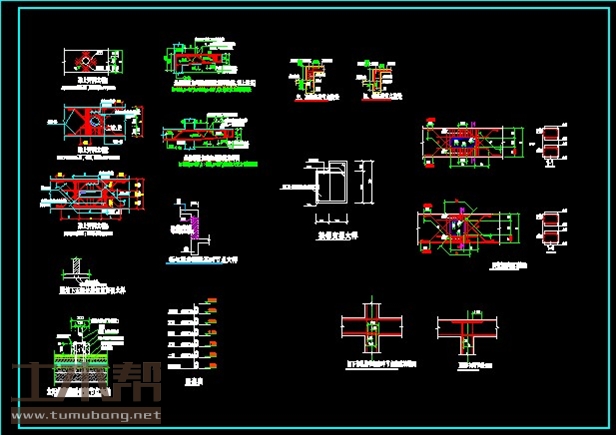

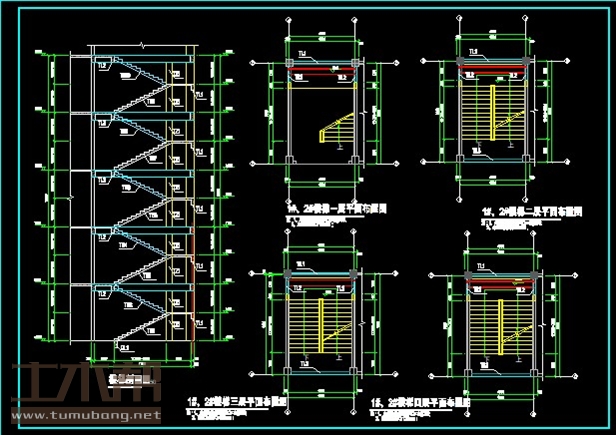

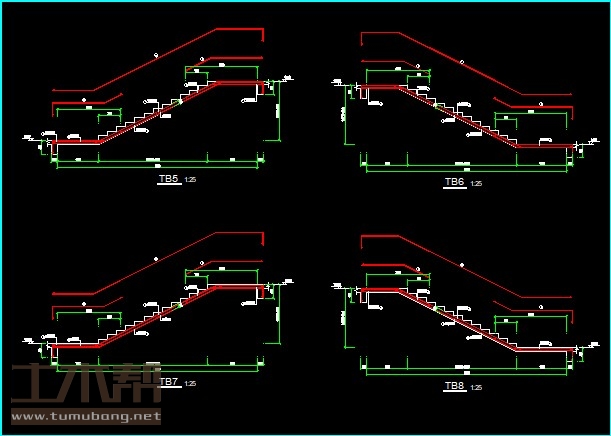

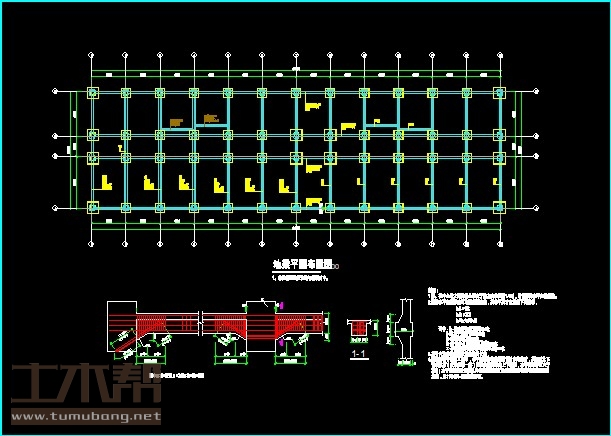

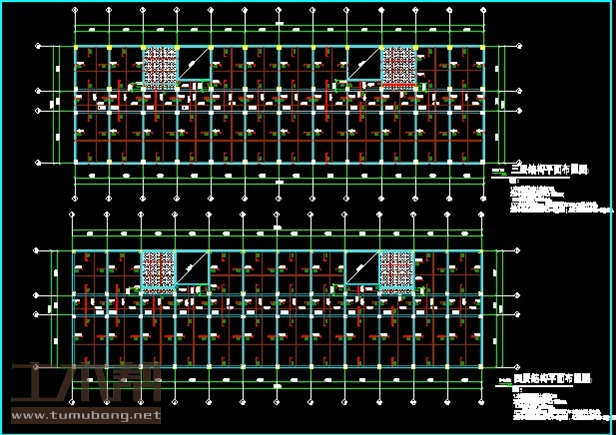

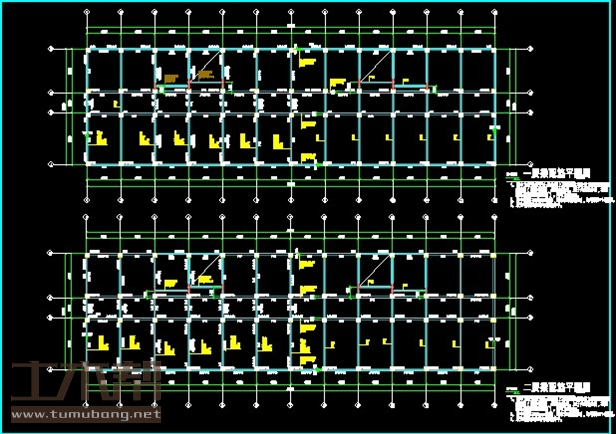

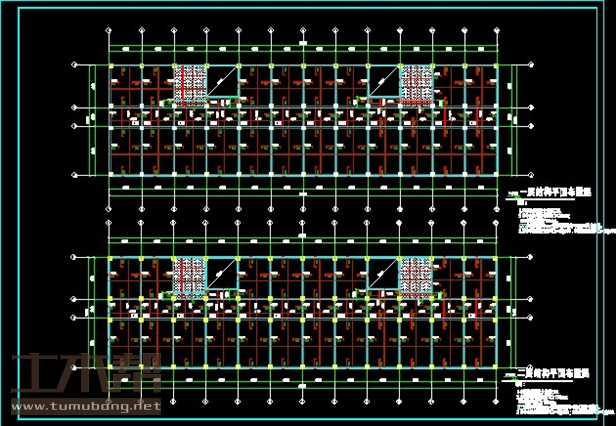

土木工程结构设计施工图

土木工程施工组织设计图
