5层框架结构办公楼,土木工程建筑结构毕业设计,长53.4米,宽15米,面积4087平方米
浏览量:790
收藏量:0
浏览量:790
收藏量:0

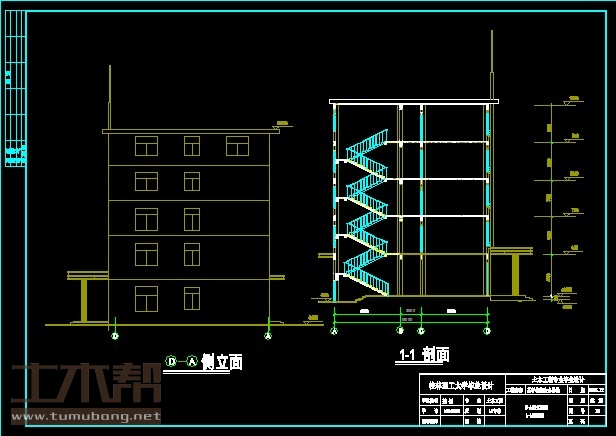

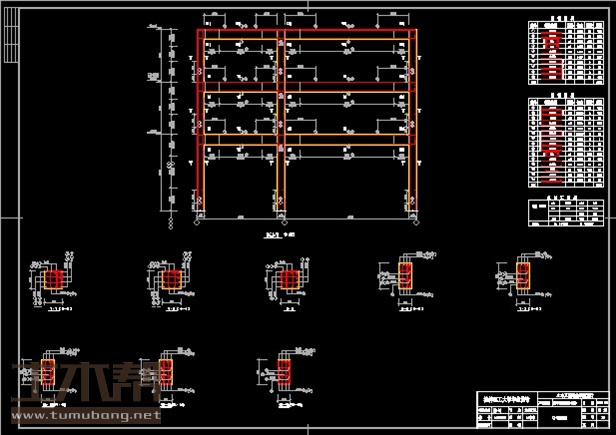

建筑长53.4m,宽15m.一榀架层高3.6m,柱距3.3m,3跨,6m,3m,6m;
一层:厨房3.3*6*1间,职工餐厅9.9*6*1间,行政办公室3.3*6*2间,资料室6.6*6*1间,贮藏室6.6*6*1间,档案室3.3*6*2间,接待室9.9*6*1间,医务室3.3*6*1间,陈列室9.9*6*1间,配电室3.3*6*1间,男厕3.3*6*1间,女厕3.3*6*1间;

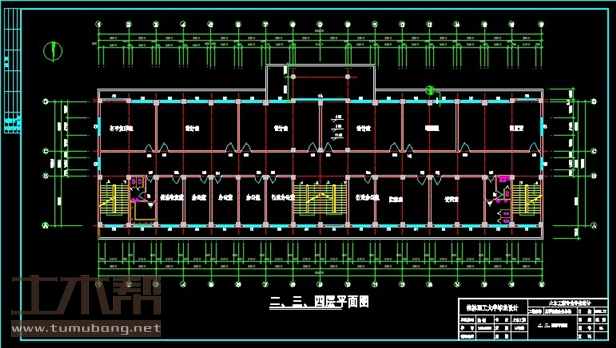

二~四层:传达收发室3.3*6*1间,办公室3.3*6*3间,行政办公室3.3*6*2间,贮藏室6.6*6*1间,资料室6.6*6*1间,阅览室10.2*6*1间,晒图室6.6*6*1间,设计室9.9*6*1间,打字复印室10.2*6*1间,男厕3.3*6*1间,女厕3.3*6*1间;

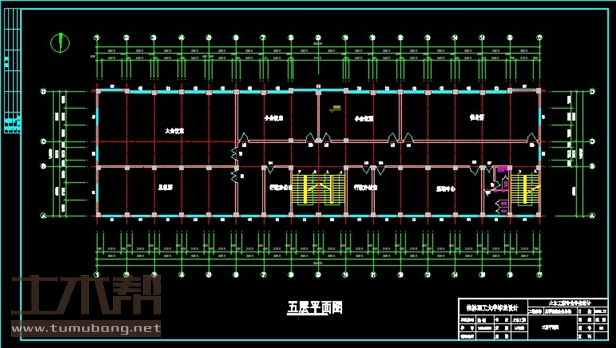

五层:总机房16.8*6*1间,行政办公室3.3*6*2间,活动中心13.2*6*1间,健身房16.8*6*1间,小会议室9.9*6*2间,大会议室16.8*9*1间,男厕3.3*6*1间,女厕3.3*6*1间;
30129结构设计计算书-目录
中文摘要 1
1 设计资料 1
2 结构选型 1
2.1结构体系类型 1
2.2 结构体系比较 4
2.3 结构体系确定 4
3 结构布置 5

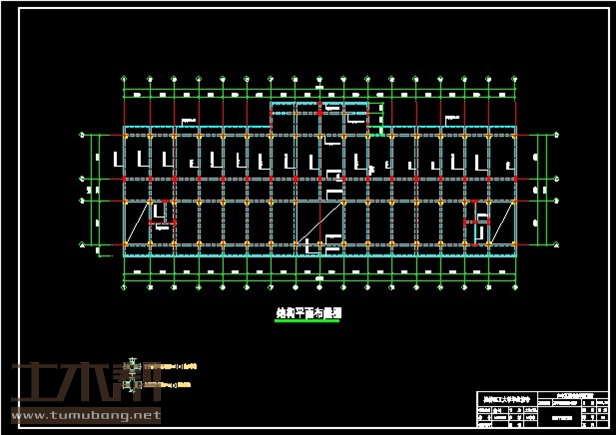

3.1结构的平面布置 5
3.2材料选用 5
3.3拟定梁柱截面尺寸 5
3.4确定框架计算简图 6
3.5荷载计算及荷载分布图 8
3.6竖向荷载作用下框架结构内力计算 9
3.7风荷载作用下框架结构内力和侧移计算 21
3.8横向框架的内力组合 29
3.9框架配筋 34
4 楼板的配筋 43
4.1板厚的确定 43
4.2 二层楼面板计算 43

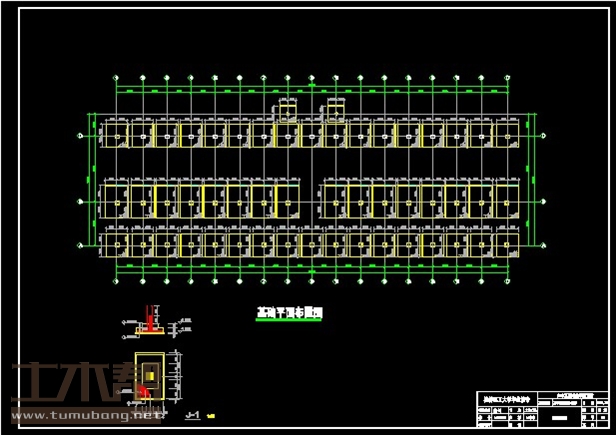

5 基础设计 46
5.1 地基变形验算 46
5.2 柱下基础设计 46

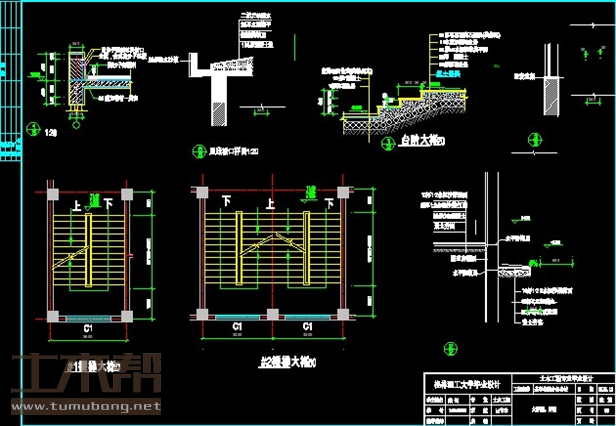

6.楼梯计算 49
6.1梯段板设计 49
6.2平台板设计 50
6.3平台梁设计 51
结 论 53
参考文献 54
致 谢 55
