4层框架结构教学楼,土木工程建筑结构毕业设计,长47.5米,宽14.9米,面积2841平方米

土木工程建筑设计说明书

建筑长47.5m,宽14.9m.一榀架层高3.9m,柱距6m,2跨,7.8m,6.3m;
一层:普通教室9*5.5*3间,传达值班室3*5.5*1间,教员休息室3.6*6.3*1间,普通教室9*6.3*4间,男厕3.3*5.5*1间,女厕2.7*5.5*1间;
二层:阅览室12*5.5*1间,书库6*5.5*1间,生化实验室16.8*5.5*1间,实验准备室6*5.5*1间,物理实验室14.7*6.3*1间,实验准备室7.2*6.3*1间,普通教室9*6.3*2间,男厕3.3*5.5*1间,女厕2.7*5.5*1间;

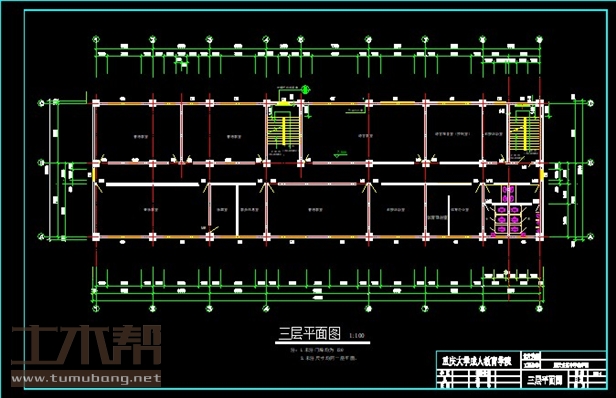

三层:音乐教室12*5.5*1间,乐器室3*5.5*1间,教员休息室3*5.5*1间,普通教室10.8*5.5*1间,科技活动室6*5.5*1间,体育办公室6*5.5*1间,语言教室13.2*6.3*1间,语言准备室6*6.3*1间,普通教室9*6.3*2间,科技活动室2.7*6.3*1间,男厕3.3*5.5*1间,女厕2.7*5.5*1间;
四层:多功能教室9*14*7*1间,电教器材储存修理兼放映室9*6.3*1间,教员休息室3*5.5*1间,工会办公室3*5.5*1间,学生会办公室3.6*5.5*1间,党支部办公室3.6*5.5*1间,校长办公室3.6*6.3*1间,教务办公室3*5.5*1间,总务办公室3*5.5*1间,总务仓库3*6.3*1间,医务室3*3.6*1间,会议室7.2*6.3*1间,档案室3*6.3*1间,教员休息室3*6.3*3间,广播室2.7*6.3,男厕3.3*5.5*1间,女厕2.7*5.5*1间;

土木工程结构设计计算书

30092结构设计计算书-目录
中文摘要及关键词 3
毕业设计计算书  4
第一部分、设计概况
一 工程概况  4
二 设计过程 4
三 设计特点  5
第二部分、结构设计计算书
一 结构方案及布置   5
二、初步选定梁柱截面尺寸及材料强度等级 5
三 计算各层重力荷载代表值及结构刚度参数 9
（一）计算各层重力荷载代表值   9
（二）刚度参数计算  13
四 计算横向框架自振周期 . 15
五 计算多遇地震烈度下横向框架的弹性地震作用  17
六 多遇地震作用下结构层间弹性变形验算 18
七 上述地震作用下结构内力分析 19
（一）柱端剪力 .19
（二）柱的上下端弯矩 19
（三）框架梁端弯矩  20
（四）框架梁端剪力计算  21
（五）框架柱的柱力计算  21
八 竖向荷载作用下横向框架的内力分析  25
（一）荷载及计算简图 23
（二）框架内力计算  38
九 荷载效应组合 42
（一）梁的支座弯矩和剪力 42
（二）、梁跨中最大弯矩 49
十、按组合内力进行梁柱配筋计算 51
（一） 框架梁 51
（二） 框架柱 52
十一、 延性构造措施  54
（一）、梁钢筋的设置要满足下列要求 54
（二）、梁柱节点处钢筋的锚固 54

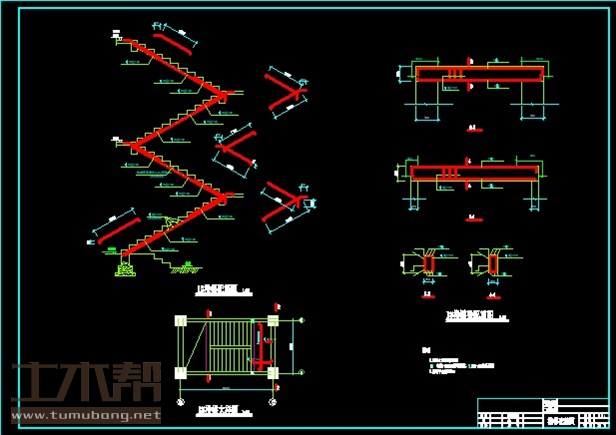

十二 楼梯设计 55
（一）斜板设计 57
（二）平台板设计 59
（三）平台梁设计 60

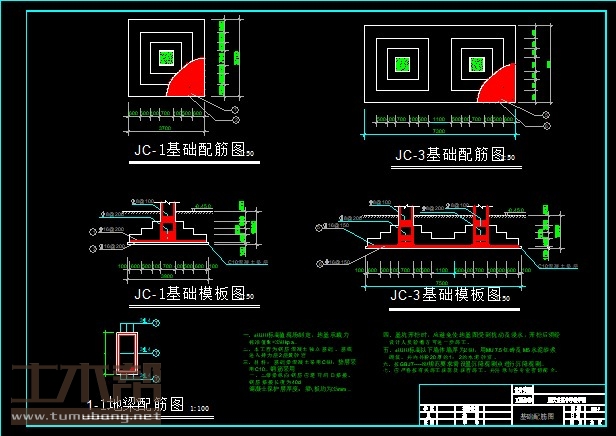

十三 基础设计 60
（一）构造要求61
（二）设计计算 62
十四 施工组织设计.63
总结与体会 66
谢词67
参考文献68

土木工程建筑设计施工图

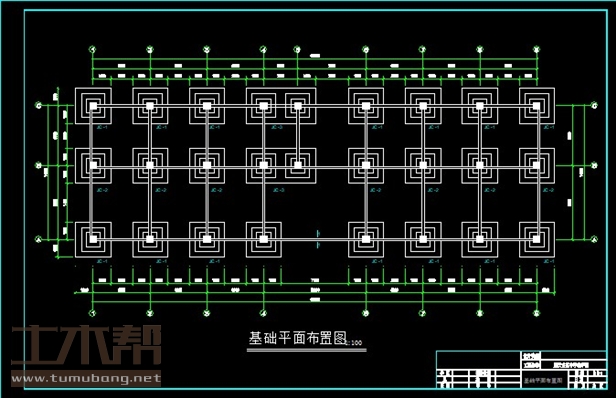

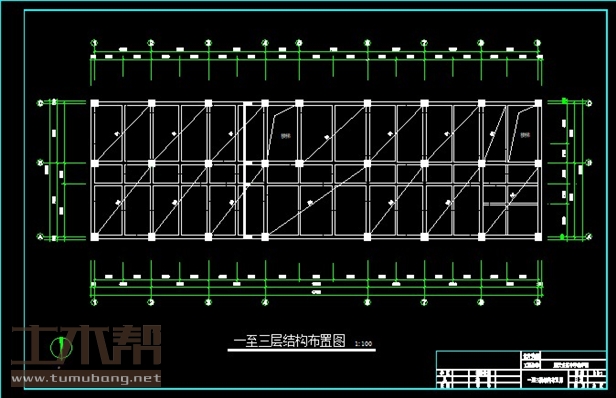

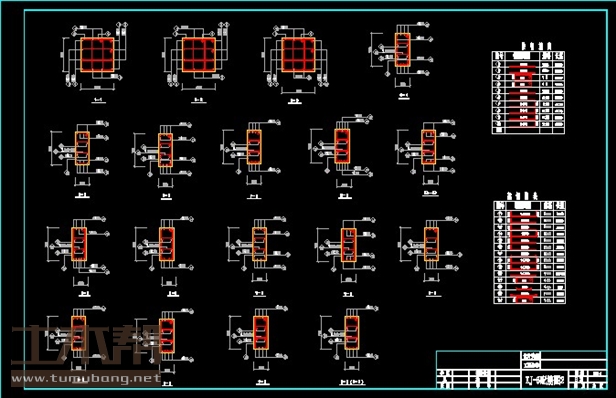

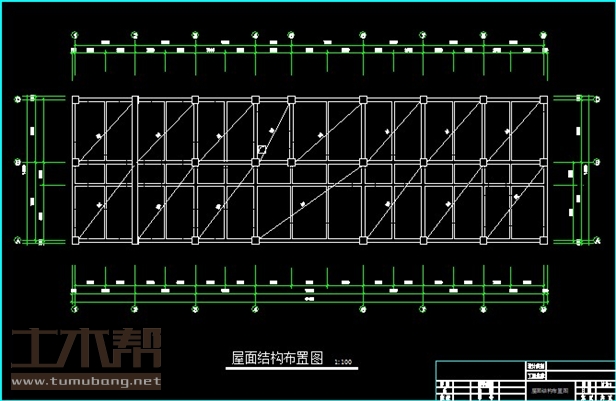

土木工程结构设计施工图

土木工程施工组织设计图
