4层框架结构宿舍楼,土木工程建筑结构毕业设计,长63.9米,宽31.7米,面积5820平方米

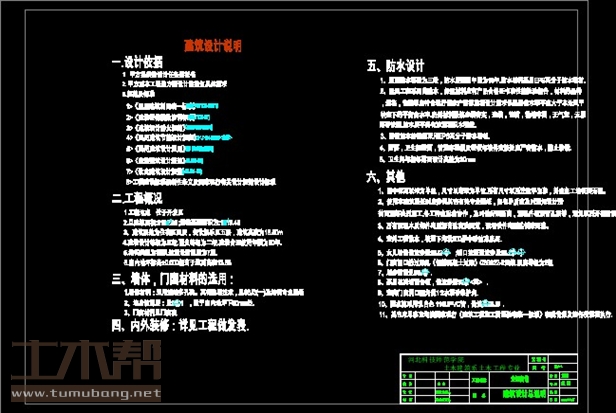

土木工程建筑设计说明书

建筑长63.9m,宽31.7m.一榀框架层高3m,柱距3.9m,3跨,跨度4.7m,5.3m,3.5m;

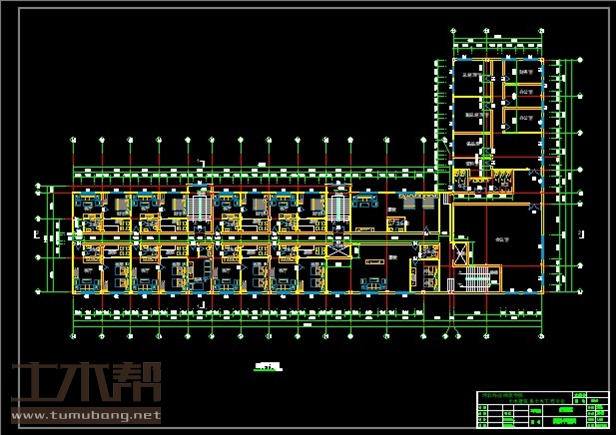

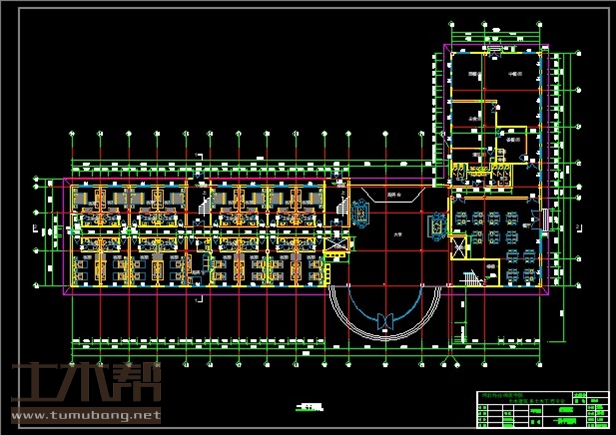

一层:客房3.9*6.6*8间,服务室3.3*6.6*1间,客房3.6*6.4*8间,餐厅12*12-（2.5*3.2+6.4*3.6）*1间,女厕2.05*3.2*1间,男厕2.85*3.2*1间,清洗间2*3*1间,备餐间4*5*1间,餐厅12*10*1间,主食间6*6.5*1间;

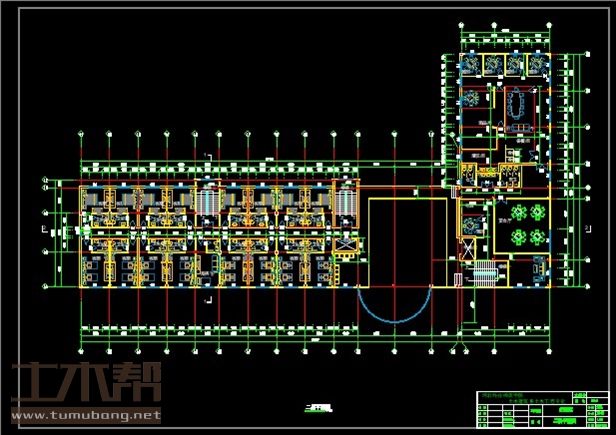

二层:客房3.9*6.6*8间,服务室3.3*6.6*1间,客房3.6*6.4*8间,宴会厅7.5*7.5*1间,雅间3.1*2.95*1间,女厕2.05*3.2*1间,男厕2.85*3.2*1间,清洗间2*3*1间,备餐间4*5*1间,雅间3*3*4间,雅间4.5*2.88*1间,房间4*6.42*1间,酒品库4.9*5.62*1间;

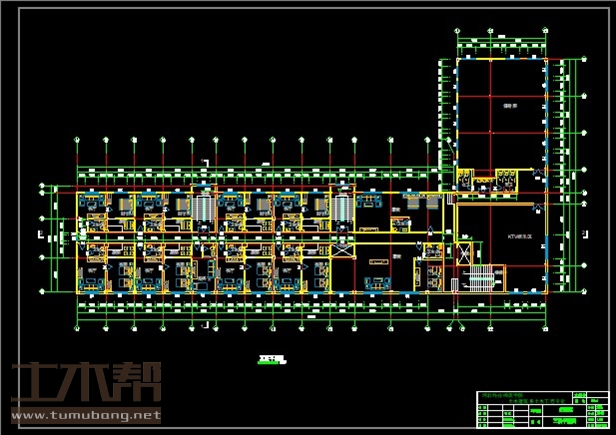

三层:客房3.9*6.6*8间,服务室3.3*6.6*1间,客房3.6*6.4*8间,豪华套间16.9*6.6*1间,豪华套间13.6*6.4*1间,KTV娱乐区12*12-（2.5*3.2+6.4*3.6）*1间,女厕2.05*3.2*1间,男厕2.85*3.2*1间,健身房12*15*1间;
四层:客房3.9*6.6*8间,服务室3.3*6.6*1间,客房3.6*6.4*8间,豪华套间16.9*6.6*1间,豪华套间13.6*6.4*1间,会议室12*12-（2.5*3.2+6.4*3.6）*1间,女厕2.05*3.2*1间,男厕2.85*3.2*1间,资料室5.25*3*1间,备品房5.25*3.3*1间,副总经理室5.25*5*1间,总经理室5.25*5*1间,办公室5.4*3.3*3间;

土木工程结构设计计算书

30090结构设计计算书-目录
设计任务书 1
宾馆建筑设计说明 5
一、建筑设计原始资料 5
1． 工程概况 5
2. 气候条件 5
二、总平面设计 5
三、平面设计 6
四、立面设计 6
五、剖面设计 7
六、工程各部构造 7
参考文献： 9
框架结构自助式宾馆计算书 10
1. 设计资料 10
2. 结构布置 10
3. 确定梁截面尺寸 11
4. 确定柱截面尺寸 11
5. 确定楼板厚度 12
6. 荷载计算 12
6.1. 楼面恒荷 12
6.2. 楼面活荷载 13
6.3. 梁间恒荷 13
7. 荷载作用下的内力计算 14
7.1. 结构计算单元及计算简图（取一榀横向框架计算） 14
7.1.1. 竖向荷载作用（恒荷 + 活荷） 14
7.1.2. 梁柱的线刚度计算 15
7.2. 横向水平地震作用下框架结构的内力和侧移计算 16
7.2.1. 横向自震周期的计算 16
7.3.2 水平地震作用下及楼层地震剪力计算 17
7.3.3 水平地震作用下的位移验算 18
7.3. 风荷载作用下的内力计算 21
7.3.1. 各楼层标高处风荷载集中荷载标准值 21
7.3.2. 计算各楼层以上所有风荷载设计值分别如下： 21
7.3.3. 求各柱的剪力值 22
7.3.4. 风载作用下各柱反弯高度计算 23
7.3.5. 风荷载作用下的侧移验算 26
7.4. 竖向荷载作用下的内力计算 27
7.4.1. 用弯矩分配法计算每一敞口框架的杆端弯矩，利用对称性取半跨，底层柱 和各层梁弯矩传递系数仍取1/2，其它各柱弯矩传递系数取1/3，具体过程见下图: 27
7.4.2. 将各节点不平衡弯矩再作一次分配，框架最终弯矩图如下： 29
7.4.3. 竖向荷载（恒荷+活荷）梁端剪力计算 30
7.4.4竖向荷载（恒荷+活荷） 柱轴力计算 30

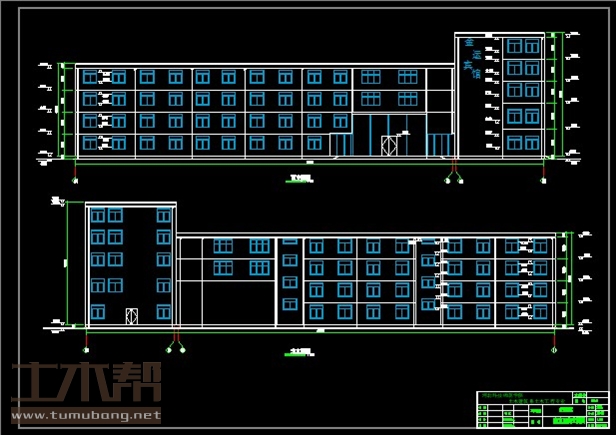

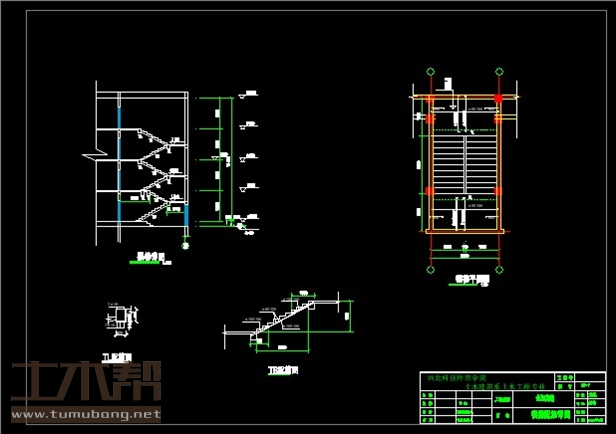

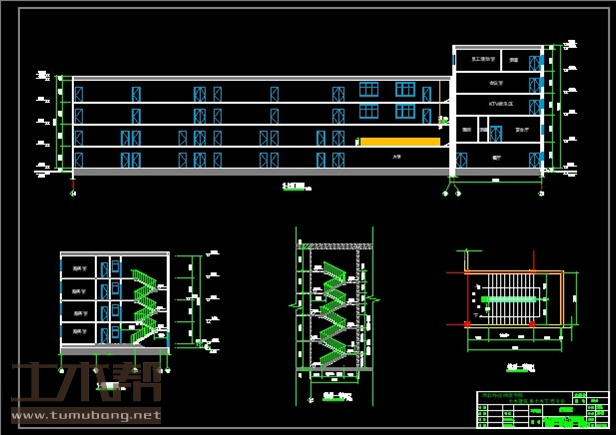

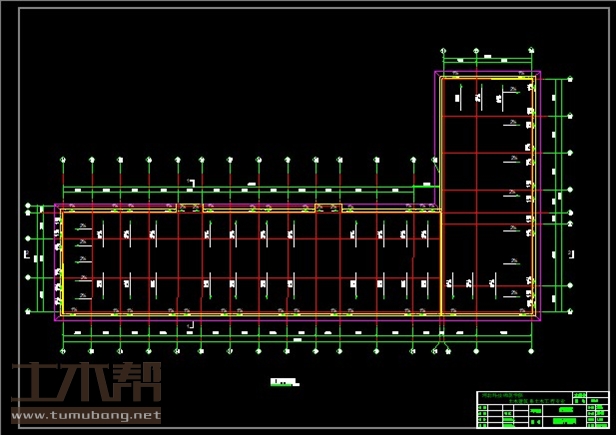

土木工程建筑设计施工图

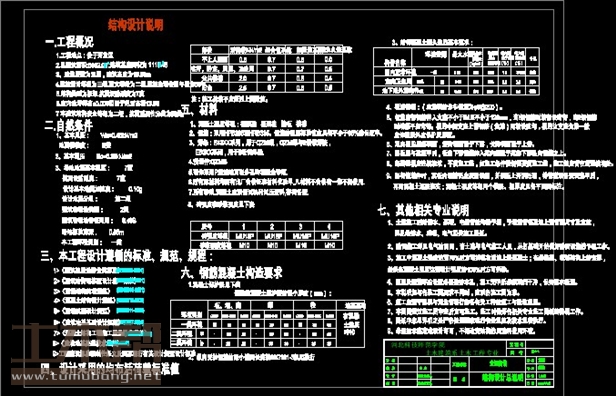

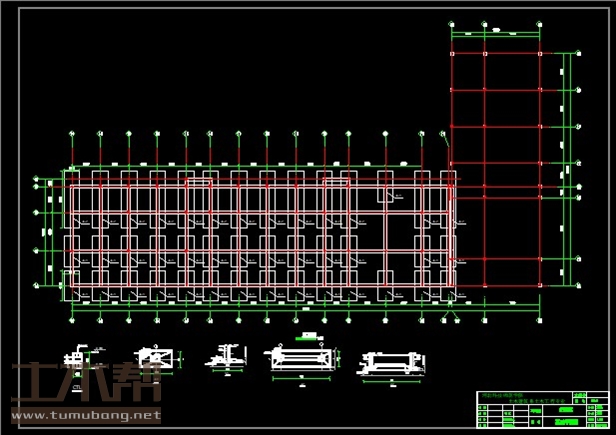

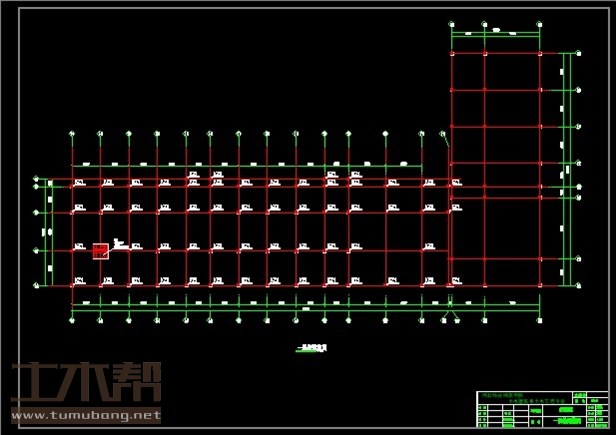

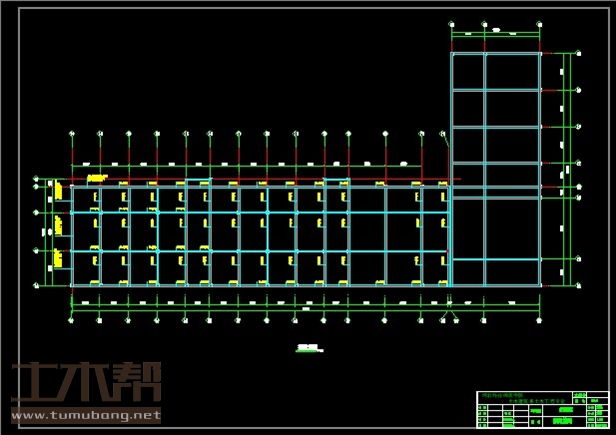

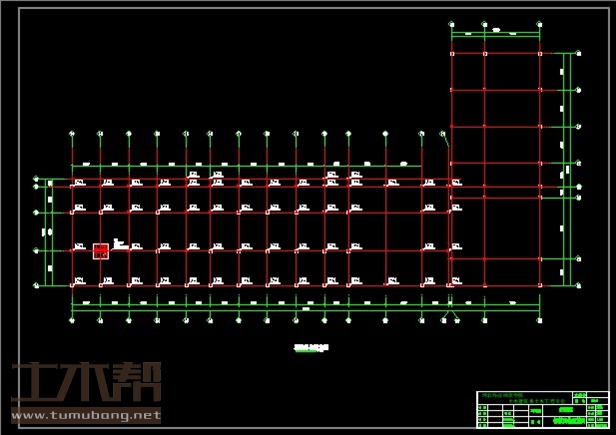

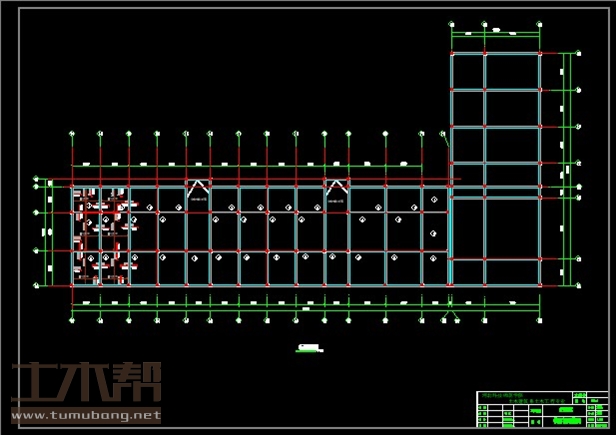

土木工程结构设计施工图

土木工程施工组织设计图
