5层框架结构教学楼,土木工程建筑结构毕业设计,长48.5米,宽17.9米,面积4340平方米

土木工程建筑设计说明书

建筑长48.5m,宽17.9m.一榀架层高3.6m,柱距3.9m,3跨,7.2m,3m,7.2m;
一层:办公室3.9*7.2*2间,休息室3.9*7.2*1间,教室10.8*7.2*5间,语言教室10.8*7.2*1间,男厕3.9*7.2*1间,女厕3.9*7.2*1间;
二~四层:办公室3.9*7.2*2间,休息室3.9*7.2*1间,办公室10.8*7.2*1间,教室10.8*7.2*5间,语言教室10.8*7.2*1间,男厕3.9*7.2*1间,女厕3.9*7.2*1间;
五层:办公室3.9*7.2*2间,休息室3.9*7.2*1间,办公室10.8*7.2*1间,教室10.8*7.2*5间,语言教室10.8*7.2*1间,男厕3.9*7.2*1间,女厕3.9*7.2*1间;

土木工程结构设计计算书

30086结构设计计算书-目录
建筑部分
1 总平面设计 1
2 平面设计 1
2.1 交通联系部分的设计 1
2.1.1 走廊——水平交通 1
2.1.2 楼梯——垂直交通 2
2.2 卫生间的平面设计 2
3 立面设计 2
4 剖面设计 2
4.1层数的确定 3
4.2层高的确定 3
4.3室内外高差 3
5建筑构造设计 3
5.1墙体 3
5.2屋面结构 3
5.3雨水口构造 3
6 结构选型及平面布置 4
结构部分
7 设计原始资料 5
8 结构设计方案及布置 5
9 构件初估 6
9.1 柱截面尺寸的确定 6
9.2 梁尺寸确定 6
9.3 楼板厚度 6
10 基本假定与计算简图 6
10.1 基本假定 6
10.2 计算简图 6
11 结构布置及计算简图 6
12 荷载计算 8
12.1 恒载标准值计算 8
12.2 活荷载标准值计算 10
12.3 竖向荷载下框架受荷总图 10
12.4 重力荷载代表值计算 16
13 地震作用计算 18
13.1 横向框架侧移刚度计算 18
13.2横向自振周期计算 20
13.3横向水平地震力计算 21
13.4 水平地震作用下的位移验算 23
13.5 水平地震作用下框架内力计算 24
14 竖向荷载作用框架内力计算 29
14.1 梁柱端的弯矩计算 30
14.2 梁端剪力和轴力计算 41
15 风荷载计算 44
15.1风荷载侧移计算 44
15.2风荷载内力计算 45
16 内力组合 47
16.1 荷载组合 47
16.2 控制截面及不利内力 47
16.3计算结果 47
16.3.1框架内力计算 47
16.3.2框架柱内力计算结果及框架柱内力组合 49
17 截面设计 51
17.1 框架梁的配筋计算 52
17.1.1 正截面受弯承载力计算 52
17.1.2 斜截面受弯承载力计算 53
17.1.3 裂缝宽度控制验算 55
17.1.4 受弯构件的挠度验算 56
17.2 框架柱配筋计算 58
17.2.1 轴压比验算(B轴柱) 58
17.2.2 正截面受弯承载力计算 58
17.2.3 斜截面受剪承载力计算 60
18 楼板设计 61
18.1 设计荷载 61
18.2 计算跨度l0的求解 62
18.3弯矩的求解 62
18.4 截面设计 65
19 楼梯设计 66
19.1踏步板计算 66
19.1.1.荷载计算 66
19.1.2.内力计算 66
19.1.3.受弯承载力计算 66
19.2 斜梁设计 67
19.2.1 截面设计 67
19.2.2 荷载计算 67
19.2.3 内力计算 68
19.2.4 承载力计算 68
19.3 平台板设计 69
19.3.1 计算单元的选取 69
19.3.2 荷载计算 69
19.3.3 内力计算 69
19.4 平台梁的设计 70
19.4.1 平台梁截面尺寸的选取 70
19.4.2 平台梁荷载计算 70
19.4.3 平台梁内力计算 70
19.4.4 截面设计 71
19.4.5 吊筋计算 72
基础部分
20 基础设计资料 73
20.1设计说明 73
20.2 荷载计算 73
20.3 地基承载力设计值的确定 73
21 边柱独立基础设计 73
21.1 荷载计算 74
21.2 基底尺寸的确定 74
21.3 持力层强度验算 74
21.4 柱底对基础抗冲切验算 75
21.5 内力计算与配筋 75
22 中柱联合基础设计 77
22.1 荷载计算 77
22.2 基底尺寸的确定 77
22.3 持力层强度验算 77
22.4 柱底对基础抗冲切验算 78
22.5 内力计算与配筋 78
参考文献 80
附录 81
致谢 82

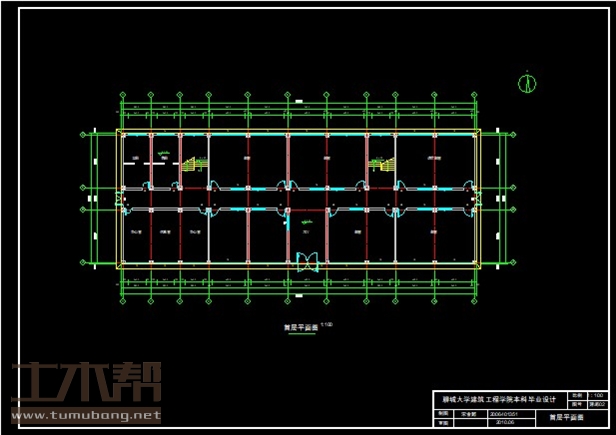

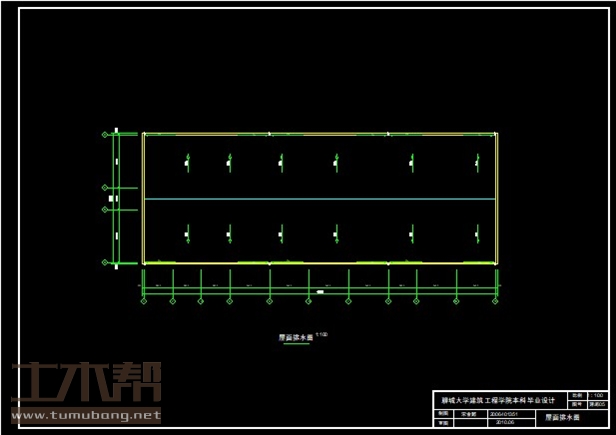

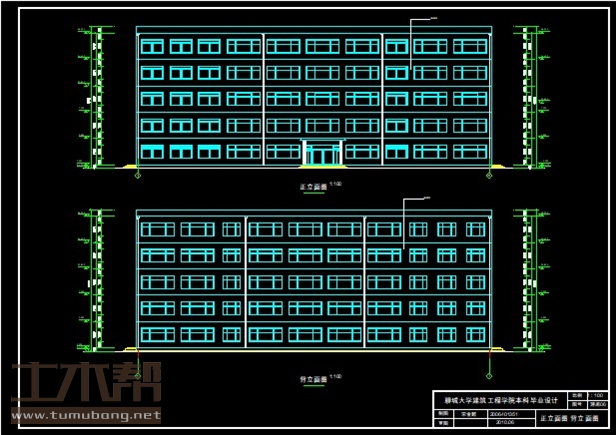

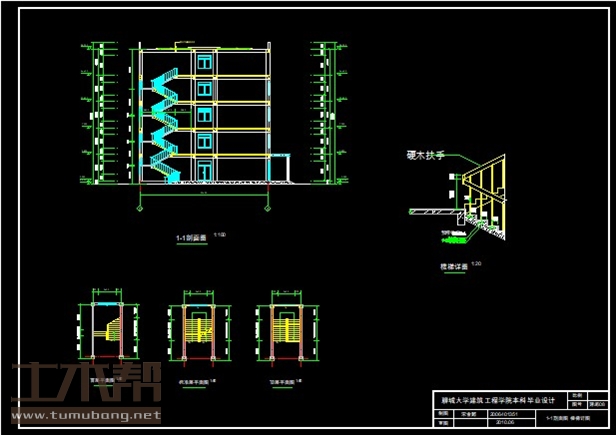

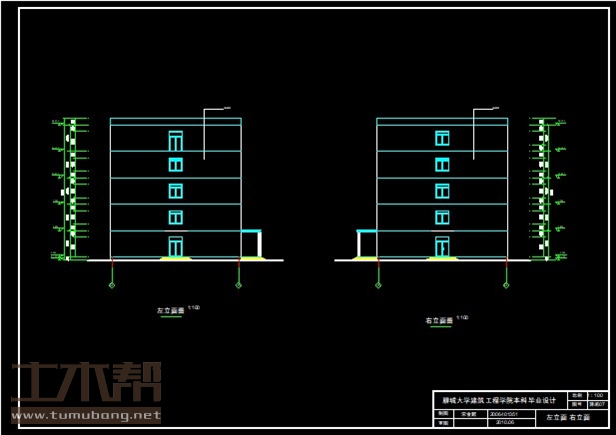

土木工程建筑设计施工图

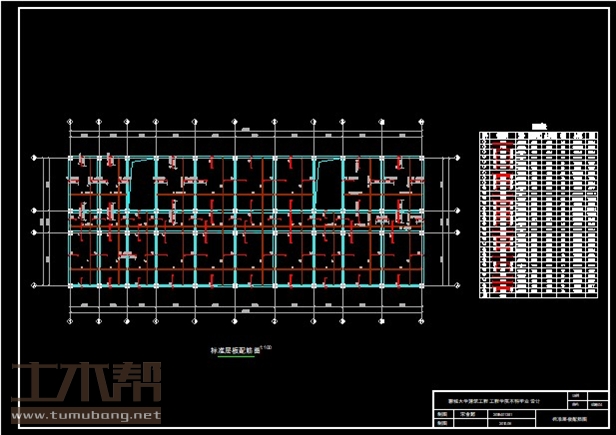

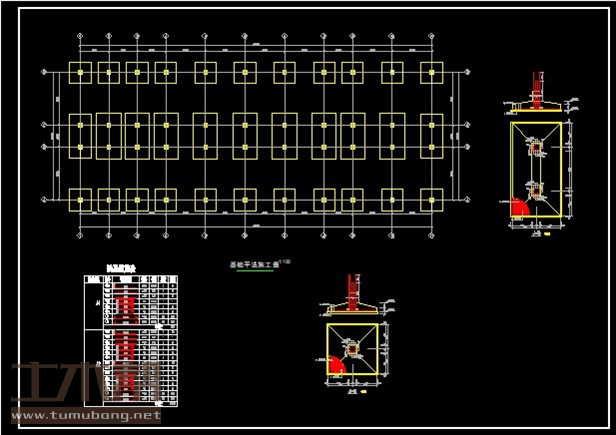

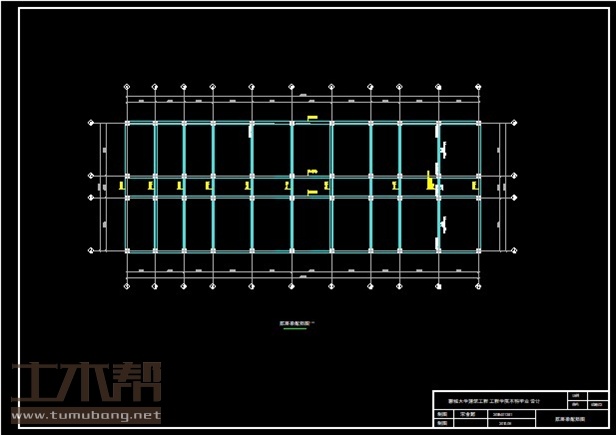

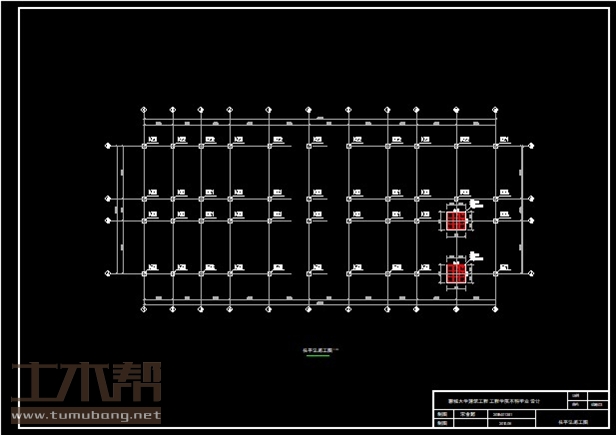

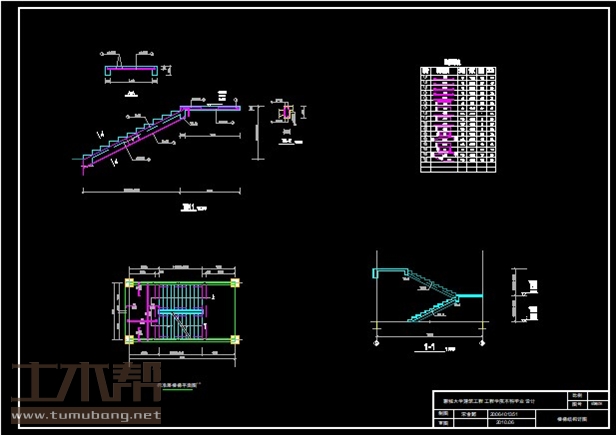

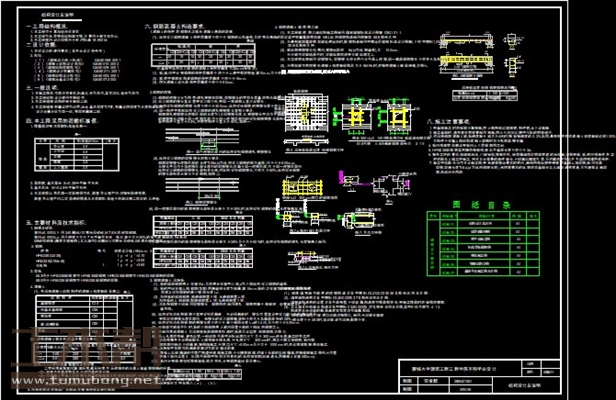

土木工程结构设计施工图

土木工程施工组织设计图
