5层框架结构教学楼,土木工程建筑结构毕业设计,长64.8米,宽17.1米,面积6812平方米

土木工程建筑设计说明书

建筑长64.8m,宽17.1m.一榀框架层高3.9m,柱距7.2m,3跨,跨度7.2m,2.7m,7.2m;
一层:办公室7.2*7.2*6间,3.6*7.2*1间、接待室3.6*7.2*1间、会议室14.4*7.2*1间、物业3.6*6.6*1间、设备室3.6*7.2*1间、休息室3.6*7.2*1间、男厕3.6*7.2*2间、女厕3.6*7.2*2间;
二~五层:办公室7.2*7.2*6间,3.6*7.2*1间、接待室3.6*7.2*1间、多功能报告厅14.4*7.2*1间、物业3.6*6.6*1间、设备室3.6*7.2*1间、休息室3.6*7.2*1间、男厕3.6*7.2*2间、女厕3.6*7.2*2间;

土木工程结构设计计算书

30054结构设计计算书-目录
第一章 建筑设计说明 12
1.1工程概况： 12
1.2.1 平面设计： 12
1.2.2剖面设计： 12
1.2.3、交通联系： 13
1.3建筑立面设计： 14
第二章结构设计计算 21
2.1结构方案选择： 21
2.1.1结构选型： 21
2.1.2结构布置： 21
2.1.3主要构件截面尺寸的确定： 23
2.2材料选择： 23
2.2.1混凝土： 23
2.2.2钢筋： 23
2.2.3围护结构墙体： 23
2.3重力荷载计算： 24
2.3.1局部五层荷载： 24
2.4横向水平地震作用计算及其位移计算（计算-轴） 26
2.4.1计算简图及楼层重力荷载代表值计算： 26
2.4.2框架刚度计算： 27
2.4.3框架自振周期的计算： 29
2.4.4 多遇水平地震作用标准值和位移计算： 30
2.4.5 层间弹性位移验算： 30
2.5横向水平地震作用下框架内力计算： 31
2.5.1 框架柱剪力和柱端弯矩标准值： 31
2.5.2 框架梁端弯矩剪力柱轴力标准值： 32
2.5.3.框架内力图： 34
2.6、竖向荷载作用下，框架（第九榀）内力计算： 36
2.6.1、无地震作用下计算（1.2G+1.4P）： 36
2.6.2、有地震作用时（G+0.5P）： 57
2.7框架内力计算： 70
2.7.1、梁端截面弯矩计算 ：M’=M-HcV/2（Hc截面高度） 70
2.7.2、梁端弯矩组合计算： 71
2.7.3 梁剪力组合： 73
2.7.4 柱弯矩与轴力组合： 75
2.7.5 柱剪力组合： 77
2.8 框架梁、柱和节点的抗震设计 78
2.8.1 一般设计原则： 78
2.8.2 横向框架梁的设计 78
2.8.3 框架柱设计： 84
2.8.4框架节点设计： 88
2.9 罕遇地震作用下框架弹塑性侧移验算 88
2.9.1 梁柱端屈服弯矩计算 88
2.9.1.1 首层梁端屈服弯矩： 88
2.9.1.2 柱 89
2.9.2 柱端有效屈服弯矩Myc和屈服剪力Vg 90
2.9.3 罕遇地震作用下首层地震剪力 91
2.9.4 层间弹性位移： 91
2.9.5 楼层屈服强度系数： 92
2.9.6 首层弹塑性侧移： 92
2.9.7 验算首层弹塑性位移 92

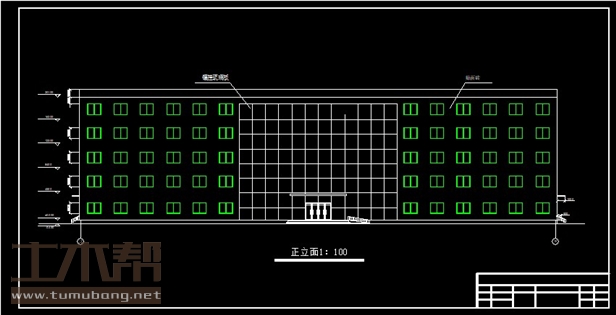

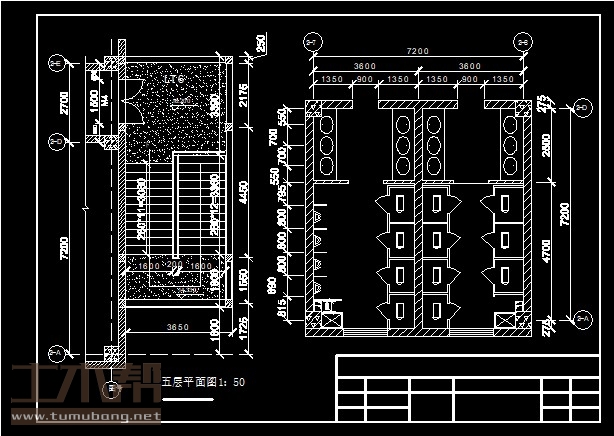

土木工程建筑设计施工图

土木工程结构设计施工图

土木工程施工组织设计图
