5层框架结构办公楼,土木工程建筑结构毕业设计,长76.75米,宽44.6米,面积7144平方米

土木工程建筑设计说明书

建筑长76.75m,宽44.6m.一榀架层高3.8m,柱距4.2m,3跨,7.2m,2.7m,8m;

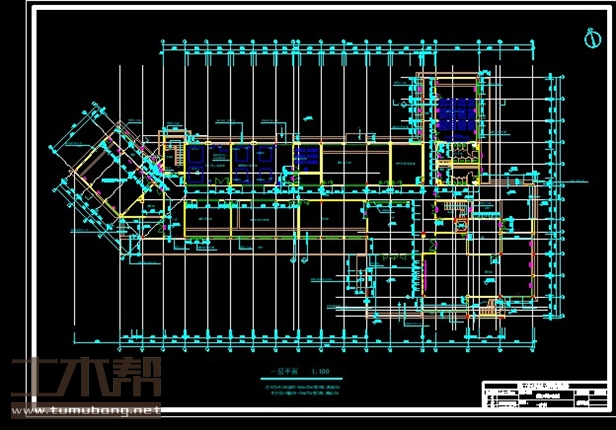

一层:油泵实验室8.4*7.2*1间,发动机专业教室12.6*7.2*1间,陈列室12.6*7.2*1间,图书室14*8.8*1间,加工中心实验室8.4*8*1间,普通数控实验室11.6*8*1间,编辑实验室5.2*8*1间,整车实习室12.8*8*1间,电气性能实验室6*8*1间,发动机专业教室8*12*1间,男厕8*4*1间,女厕8*4*1间,自动变速器专业教室12*9*1间;

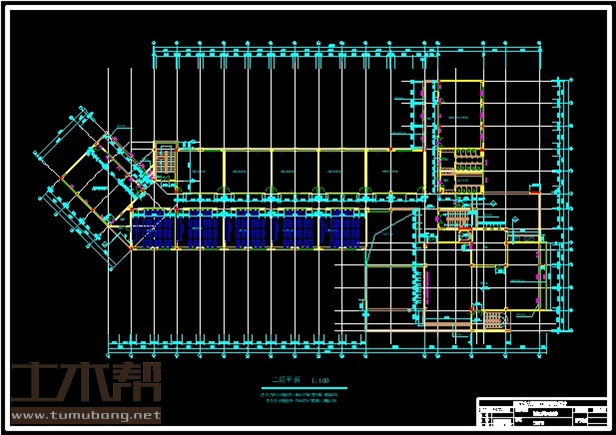

二层:普通教室8.4*7.2*5间,图书室14*8.8*1间,发动机专业教室8*12*1间,男厕8*4*1间,女厕8*4*1间,总成实验室8.4*8*4间,空调专业教室10.4*8*1间,底盘轴教室12*9*1间;
三层:普通教室8.4*7.2*5间,教具室9.6*6*1间,考训室8*12*1间,学术报告厅20.4*12*1间,男厕8*4*1间,女厕8*4*1间,总成实验室8.4*8*4间,底盘专业教室10.4*8*1间,检修室12*9*1间;
四层:普通教室8.4*7.2*5间,实习办公室9.6*6*1间,办公室8*4*1间,会议室8*8*1间,男厕8*4*1间,女厕8*4*1间,电气专业教室12.6*8*2间,办公室4.2*8*3间,办公室6*8*1间,计算机教室12*9*1间;

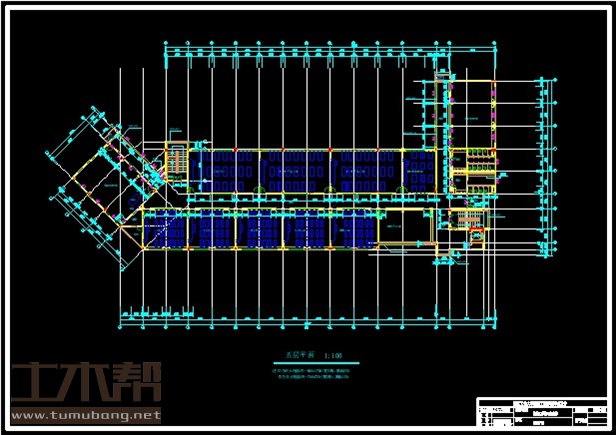

五层:普通教室8.4*7.2*5间,教室办公室9.6*6*1间,多媒体教室8*12*1间,男厕8*4*1间,女厕8*4*1间,电工实习室12.6*8*3间,家电维修教室6*8*1间,多媒体教室12*9*1间;

土木工程结构设计计算书

30052结构设计计算书-目录
某技工学校2#实验楼结构设计计算书 11
一、一榀框架设计 11
(1)屋面框架梁线荷载标准值 11
(2)露面框架梁线荷载标准值 12
(3)屋面框架节点集中荷载标准值 13
(4)楼面框架节点集中荷载标准值 16
四、五层时梁上无墙 17
二、三层时梁上有墙 17
二、三层时梁上无墙 17
四、五层时梁上有墙 17
四、五层时梁上无墙 18
二、三层时梁上有墙 18
二、三、五层时梁上无墙 19
二、三层时梁上有墙 20
二、三层时梁上无墙 20
四、五层时梁上有墙 20
梁截面设计 46
1、 正截面承载力计算 47
2、 斜截面的受剪承载力计算 47
柱截面设计 47

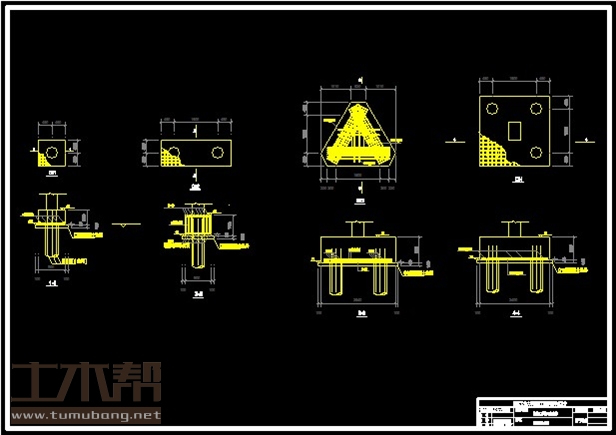

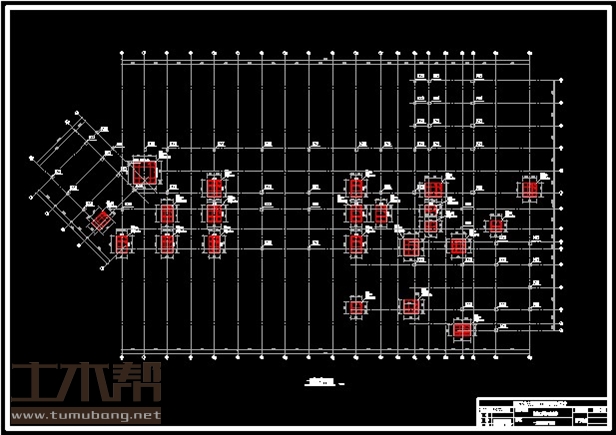

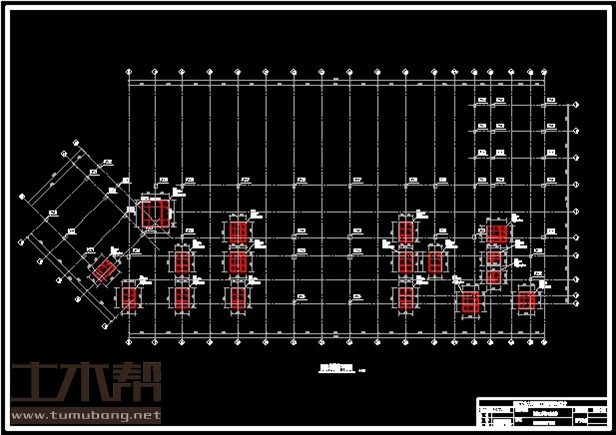

二、基础设计 48
承台设计 54
（1） 柱边冲切、冲跨比以及冲切系数 58
(3)承台受剪承载力计算 59
（4）承台受弯承载力计算 60

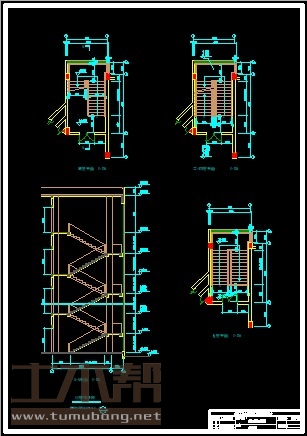

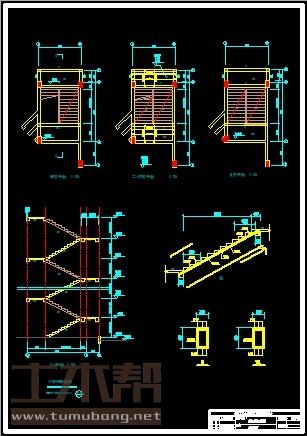

三、楼梯设计 60
1、 梯段板设计 61
2、 平台板设计 61
3、 平台梁设计 62
电算内容 63
一榀框架五层梁 63
一榀框架五层柱 71

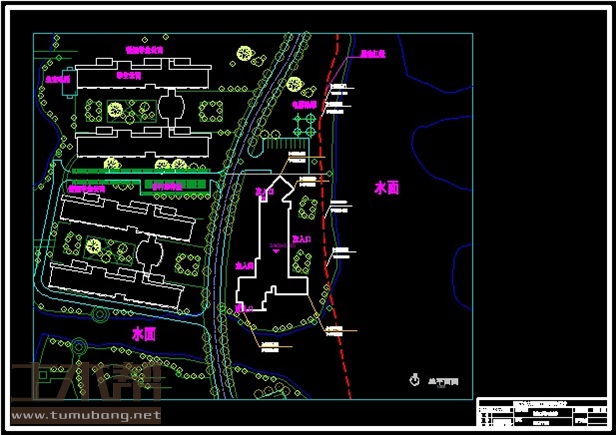

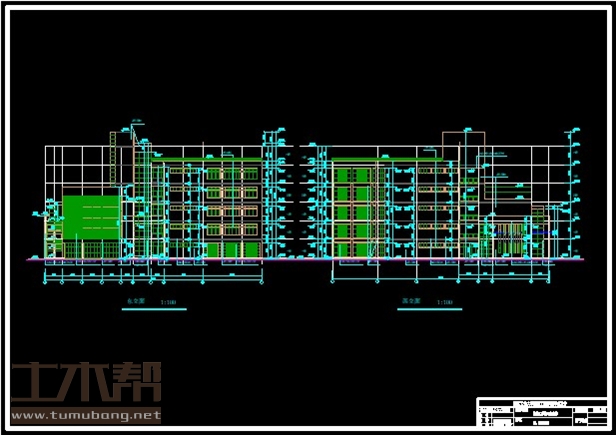

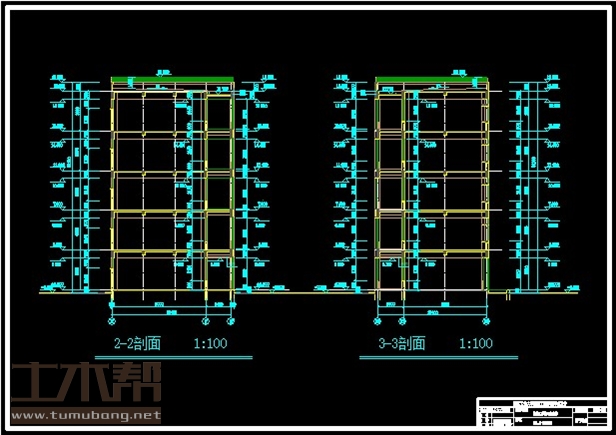

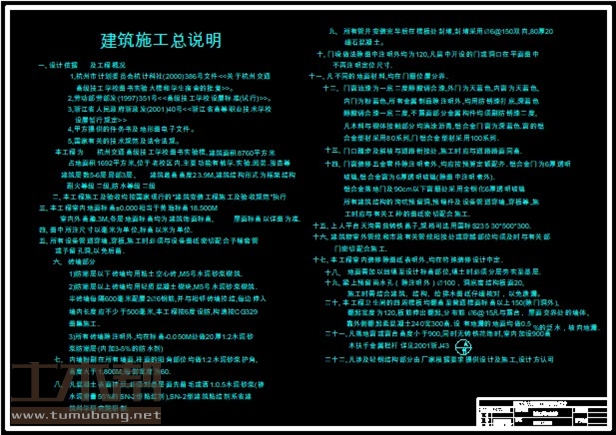

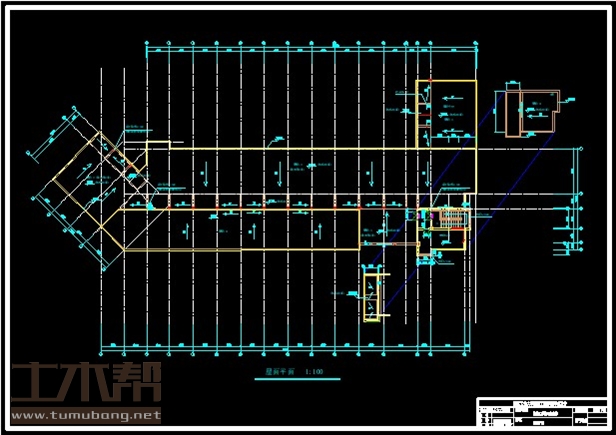

土木工程建筑设计施工图

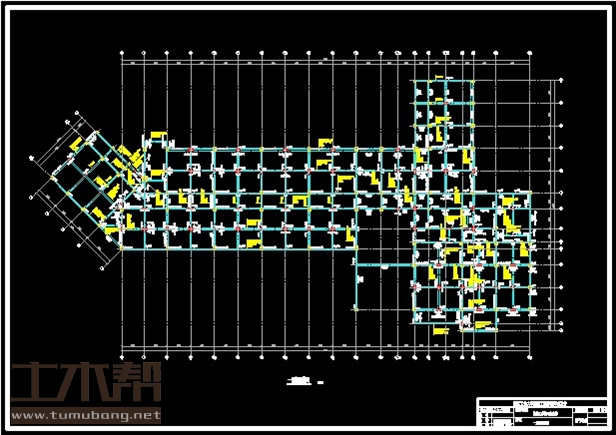

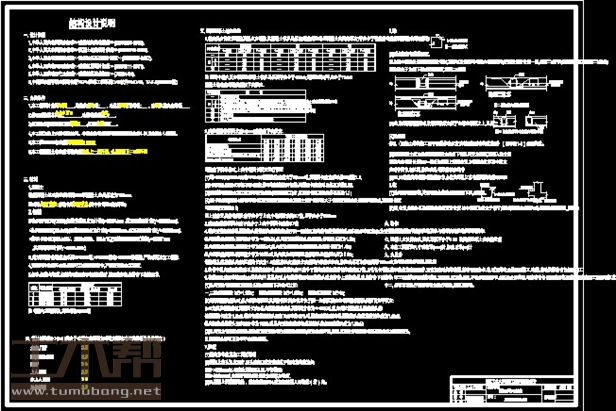

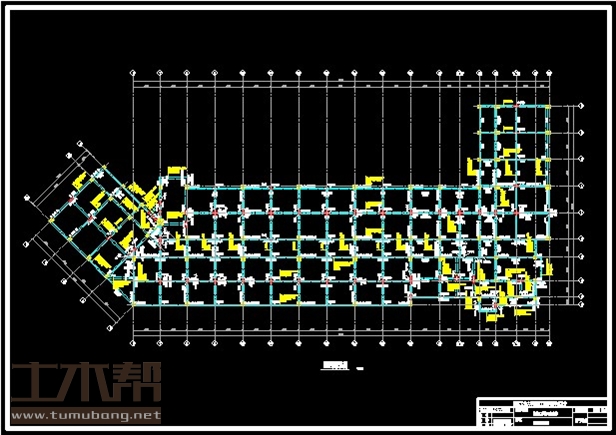

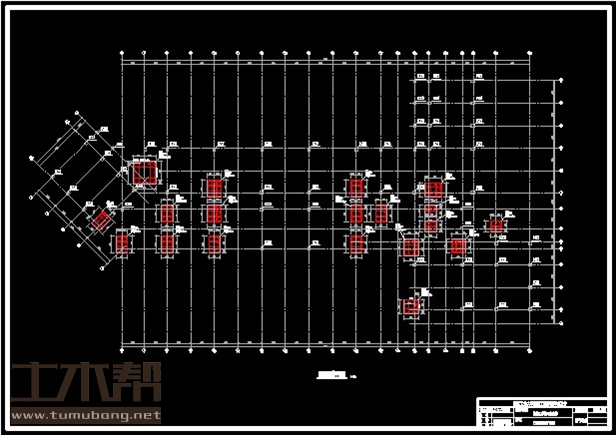

土木工程结构设计施工图

土木工程施工组织设计图
