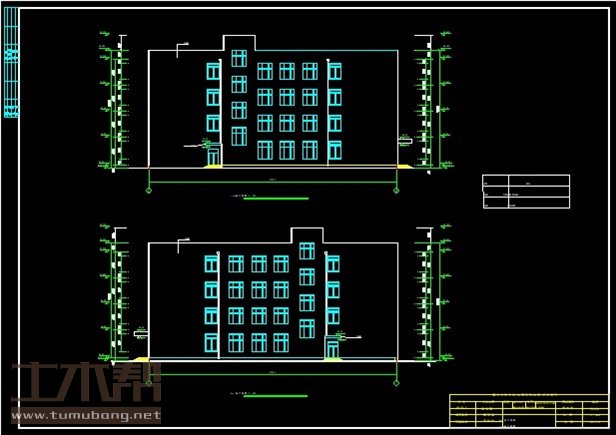

4层框架结构教学楼,土木工程建筑结构毕业设计,长63.24米,宽37.54米,面积7258平方米

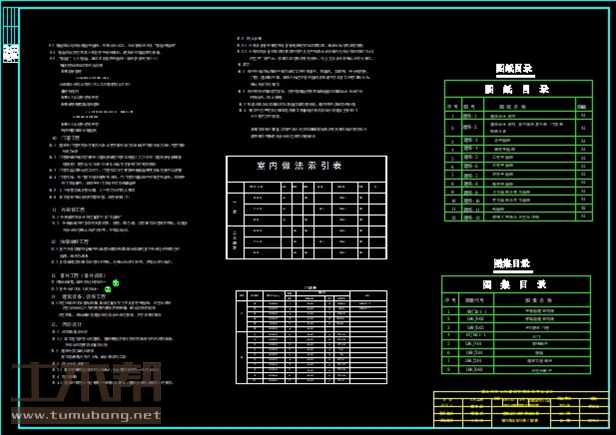

土木工程建筑设计说明书

建筑长63.24m,宽37.54m.一榀框架层高3.2m,柱距4.5m,5跨,跨度8.1m,2.4m,16m,2.4m,8.4m;
一层:多媒体教室18*8.1*1间、体育器材室4.5*8.1*1间、传达室4.5*8.1*1间、普通教室9*8.1*3间、教材室6*6.9*1间、化学实验室13.5*8.4*2间、准备室9*8.4*1间、合班教室18*8.4*1间、杂物储藏室5.7*3*1间、男厕6.6*3.6*2间,5.7*3.3*1间、女厕6.6*3.9*2间,5.7*2.7*1间;
二层:普通教室9*8.1*7间、生物实验室13.5*8.4*1间、准备室4.5*8.4*1间、学生阅览室9*8.4*1间、书库9*8.4*1间、教室阅览室9*8.4*1间、教研室4.5*8.4*2间、总务处6*6.9*1间、杂物储藏室5.7*3*1间、男厕6.6*3.6*2间,5.7*3.3*1间、女厕6.6*3.9*2间,5.7*2.7*1间;
三层:普通教室9*8.1*7间、物理实验室13.5*8.4*2间、准备室9*8.4*1间、教研室4.5*8.4*4间、教务处6*6.9*1间、杂物储藏室5.7*3*1间、男厕6.6*3.6*2间,5.7*3.3*1间、女厕6.6*3.9*2间,5.7*2.7*1间;
四层:普通教室9*8.1*7间、音乐教室9*8.4*1间、乐器室4.5*8.4*1间、档案室13.5*8.4*1间、美术室9*8.4*1间、政教处6*6.9*1间、杂物储藏室5.7*3*1间、男厕6.6*3.6*2间,5.7*3.3*1间、女厕6.6*3.9*2间,5.7*2.7*1间;

土木工程结构设计计算书

30047结构设计计算书-目录
第1章 设计依据与工程概况 3
1.1 设计依据 3
1.2 工程概况 3
1.2.1 建筑设计概况 3
1.2.2 建筑做法： 3
1.2.3 结构设计概况 6
1.2.4 施工水文及地质条件 6
1.2.4 气象条件 7
第2章 结构布置 8
2.1 结构选型 8
2.2 结构布置 8
2.2.1 柱网 8

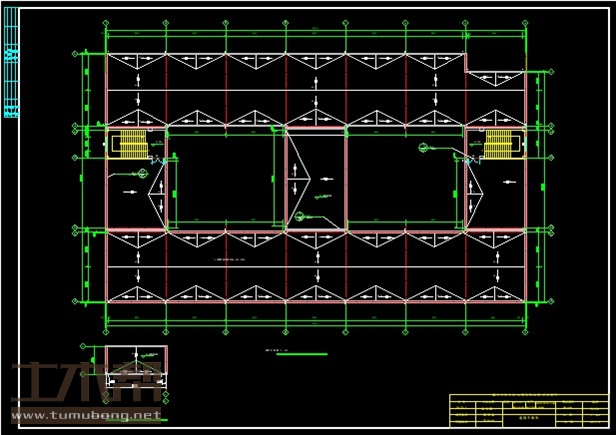

2.2.2 楼盖结构平面布置 8
2.2.3 竖向布置 8
2.2.4 变形缝的设置 8
2.3 构件尺寸的初估 8
2.3.1 框架柱 8
2.3.2 框架梁 9
2.3.3 板 9
2.4 横向框架梁柱线刚度计算 9
2.4.1 横向框架梁线刚度计算 9
2.4.2 框架柱线刚度计算 10
2.4.3 结构楼层抗侧刚度计算 10
2.5 横向框架计算简图 12
第3章 荷载计算 13
3.1 竖向永久荷载标准值计算 13
3.1.1 屋面结构的荷载计算 13
3.1.2 楼面结构的荷载计算 14
3.1.3 梁自重计算 15
3.1.4 柱自重计算 15
3.1.5 墙体荷载计算 15
3.2 竖向可变荷载标准值计算 18
3.3 横向水平风荷载标准值计算 18
3.3.1 横向水平风荷载标准值计算 18
3.3.2横向水平风荷载标准值作用下的侧移计算 19
3.4 横向水平地震荷载作用计算 19
3.4.2 结构自振周期的计算 21
3.5 剪重比计算 23
第4章 横向框架内力计算 24
4.1 计算单元与计算简图 24
4.1.1 计算单元 24
4.1.2 计算简图 24
4.2 竖向永久荷载作用下的内力计算 25
4.2.1 竖向永久荷载计算 25
4.2.2 竖向永久荷载的内力计算 28
4.3 竖向可变荷载作用下的内力计算 30
4.3.1 竖向可变荷载计算 30
4.3.2竖向可变荷载的内力计算 32
4.4 横向水平风荷载作用下的内力计算 34
4.4.1 横向水平风荷载计算 34
4.4.2 横向水平风荷载的内力计算 35
4.5 横向水平地震作用下的内力计算 39
4.5.1 横向水平地震作用下荷载计算 39
4.5.2 横向水平地震荷载的内力计算 40
4.6 横向框架内力组合 43
4.6.1 横向框架的内力组合的方法 43
4.6.2 横向框架梁的内力组合 43
4.6.3 横向框架柱的内力组合 46
第5章 构件设计 49
5.1梁截面设计 49
5.1.1 梁正截面设计 49
5.1.2 梁斜截面设计 52
5.2 柱截面设计 53
5.2.1 剪跨比和轴压比 53
5.2.2 柱正截面设计 54
5.2.3 柱斜截面设计： 60
5.5. 柱的斜截面配筋计算表 62
5.3 框架梁柱节点核芯区截面抗震验算 62
5.3.1 一层B柱节点核芯区截面抗震验算 62
5.3.2 一层A柱节点核芯区截面抗震验算 64
5.4 板的设计 64
5.4.1 荷载取值 64
5.4.2 板的配筋计算 65
5.5 基础设计 69
5.5.1 初估基底截面尺寸 69
5.5.2 地基承载力计算 71
5.5.3 基础冲切验算 73
5.5.4 基底配筋计算 75
5.5 基底配筋图 77
5.6楼梯设计 77
5.6.1 结构布置 77
5.6.2 内力计算与截面布置 78
