5层框架结构教学楼,土木工程建筑结构毕业设计,长115.3米,宽73.5米,面积15000平方米

土木工程建筑设计说明书

建筑长115.3m,宽73.5m.一榀架层高3.9m,柱距9m,2跨,7.5m,3m;
一层:合班教室27*15*1间,男厕5.5*3.9*3间,女厕5.5*3.6*3间,普通教室9*7.5*8间,生物实验室10.8*7.5*2间,化学实验室10.8*7.5*2间,物理实验室10.8*7.5*1间,准备室2.5*2*3间,仪器室5.4*5.2*3间,药品室5.4*5.2*2间,男厕3.2*6.5*1间,女厕3.2*6.5*1间,教师休息室6*4.75*1间,行政办公室6*4.75*3间;
二~五层:男厕5.5*3.9*3间,女厕5.5*3.6*3间,普通教室9*7.5*8间,生物实验室10.8*7.5*2间,化学实验室10.8*7.5*2间,物理实验室10.8*7.5*1间,准备室2.5*2*3间,仪器室5.4*5.2*3间,药品室5.4*5.2*2间,男厕3.2*6.5*1间,女厕3.2*6.5*1间,教师休息室6*4.75*1间,行政办公室6*4.75*3间;

土木工程结构设计计算书

30040结构设计计算书-目录
第一部分 设计 1
1 建筑设计 1
1.1工程概况 1
1.2 建筑概况 1
1.2.1建筑平面 1
1.2.2建筑立面 2
1.2.3建筑剖面 2
1.3 建筑材料及构造做法 2
1.3.1屋面（不上人） 2
1.3.2楼面 3
1.3.3地面 3
1.3.4内墙面 3
1.3.5外墙面 4
1.3.6基础 4
1.3.7踢脚 4
1.3.8散水 4
1.3.9墙基防潮 4
1.3.10女儿墙 5
2 结构设计 5
2.1 设计资料 5
2.1.1工程概况 5
2.1.2气象及地质资料 5
2.2结构体系及承重方案的选取 5
2.2.1结构体系 5
2.2.2承重方案 6
2.3结构布置及计算简图 6
2.3.1梁截面尺寸的确定 7
2.3.2柱截面尺寸的确定 8
2.4 重力荷载计算 9
2.4.1屋面及楼面的永久荷载标准值 9
2.4.2屋面及楼面可变荷载标准值 10
2.4.3梁、柱、墙、窗、门重力荷载计算 10
2.4.4重力荷载代表值 12
2.5 框架侧移刚度计算 13
2.5.1横梁、柱线刚度计算 13
2.5.2横向框架柱侧移刚度D值计算 15
2.6 横向水平荷载作用下框架结构荷载、内力和侧移计算 16
2.6.1横向风荷载作用下框架结构荷载、内力和侧移计算 16
2.6.2横向地震荷载作用下框架结构荷载、内力和侧移计算 21
2.7竖向荷载作用下框架结构荷载、内力计算 25
2.8截面设计 36
2.8.1框架梁截面设计 36
2.8.2框架柱截面设计 39
2.9板的设计 42
2.9.1荷载计算 42
2.9.2计算跨度 43
2.9.3弯矩计算 43
2.9.4截面设计 44
2.10楼梯计算 47
2.10.1楼梯板设计 47
2.10.2平台板设计 48
2.10.3平台梁设计 48
2.11基础设计 49
2.11.1基础梁截面尺寸的选取 50
2.11.2荷载选用 50
2.11.3基础截面设计 50
2.11.4地基承载力及基础冲切验算 51
2.11.5基础底板配筋计算 53
参考文献 57

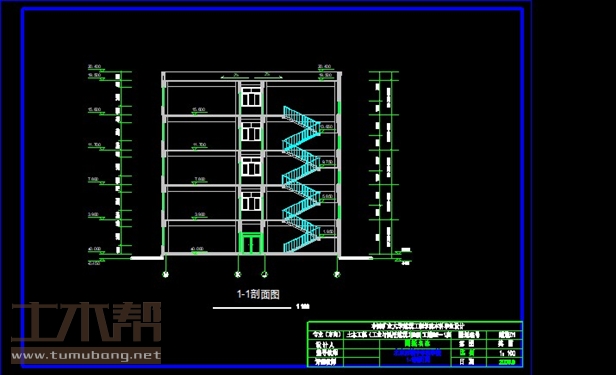

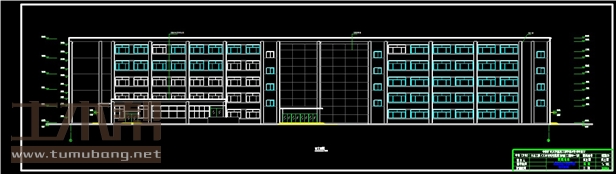

土木工程建筑设计施工图

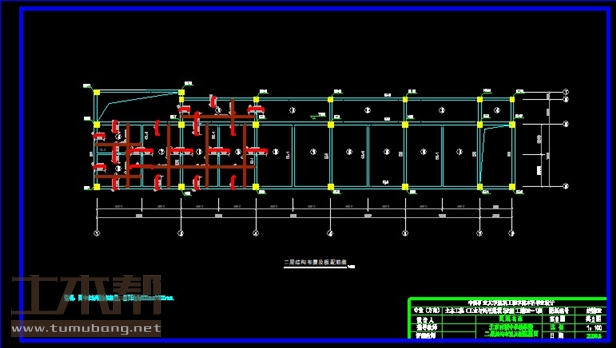

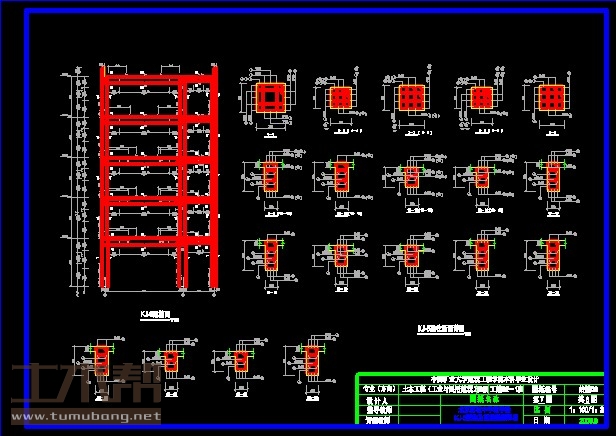

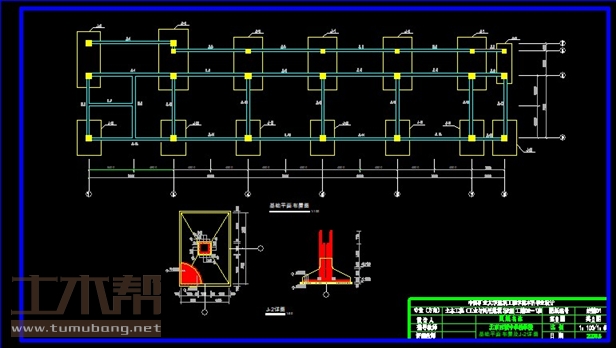

土木工程结构设计施工图

土木工程施工组织设计图
