5层框架结构办公楼,土木工程建筑结构毕业设计,长80.37米,宽28.09米,面积7120平方米

土木工程建筑设计说明书

建筑长80.37m,宽28.09m.一榀框架层高3.9m,柱距7.8m,3跨,跨度6.6m,3m,6.6m;
一层:收发室7.8*6.6*1间,图书资料室15.6*6.6*1间,电话总机房7.8*6.6*1间,档案室15.6*6.6*1间,接待室7.8*6.6*3间,卫生间3.9*6.6*2间,小办公室6.3*3.9*6间,微机室6.3*7.8*1间,卫生间6.3*3.9*2间;
二~四层:小会议室7.8*6.6*2间,大办公室7.8*6.6*4间,接待室7.8*6.6*3间,卫生间3.9*6.6*2间,小办公室6.3*3.9*6间,微机室6.3*7.8*1间,卫生间6.3*3.9*2间;
五层:小会议室7.8*6.6*2间,大办公室7.8*6.6*4间,接待室7.8*6.6*3间,卫生间3.9*6.6*2间,小会议室6.3*7.8*1间,小办公室6.3*3.9*1间,大会议室15.6*11.7*1间;

土木工程结构设计计算书

30021结构设计计算书-目录
1.1建筑方案说明: 1
1.1.1 设计依据： 1
1.1.2 设计内容、建筑面积、标高： 1
1.1.3 建筑使用说明 1
1.1.4 各部分工程构造： 2
2.1结构方案说明: 3
2.1.1 结构设计依据 3
2.1.2 结构设计资料： 3
4.2.3水平地震作用下的剪力图如下: 14
4.3 水平地震作用下框架柱剪力和柱弯矩（采用D值法） 15
4.4 水平地震作用下梁端弯矩的计算 16
4.5水平地震作用下的梁端剪力和柱轴力标准值 17
4.6 水平地震作用下的框架内力图如下： 17
5.1 自然情况： 18
5.2 风荷载计算： 18
5.5风荷载作用下的梁端剪力和柱轴力标准值 21
6.1竖向荷载计算 23
6.1.1荷载传递路线 23
6.1.2恒载： 23
6.1.3 活荷载： 24
7.1 梁端弯矩的调幅: 39
7.2 控制截面处内力计算 40
8.1 框架梁配筋计算 48
8.1.1 截面尺寸： 48
8.1.2 材料强度：混凝土等级 C25 fc=11.9N/mm2 ft=1.27 N/mm2 48
8.1.3配筋率： 48
8.1.4计算： 49
8.1.5 梁斜截面抗剪验算： 50
8.2.1截面尺寸：底 层 b×h0：=500×465mm 52
8.2.2材料强度：混凝土等级 C30 fc=14.3N/mm2 ft=1.43N/mm2 52
8.2.3框架柱配筋计算： 52
9.1 罕遇地震作用下弹性地震剪力 58
9.2梁端极限受弯承载力 59
9.3 柱端极限受弯承载力 59
9.4 强柱弱梁的判断及楼层屈服剪力的计算 60
9.5 中框架楼层屈服强度系数 60
10.1 荷载计算 61
10.2 配筋计算 62

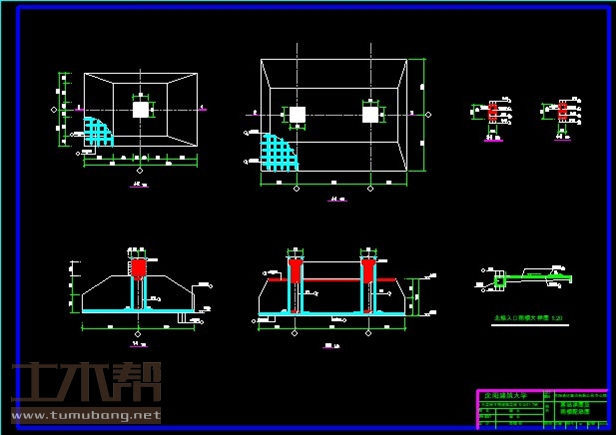

11．1 边基础设计 64
11.1.3基础抗冲切验算（取设计值） 65
11.1.4 配筋计算 66
11.2 中基础设计 67
11.2.1 内力选取 67
11.2.2 地基承载力验算 67
11.2.3 基础抗冲切验算 68
11.2.4 配筋计算 68
11.3.1 纵向基础梁 70
11.3.2 横向基础梁 70
参考资料 80
1）国家标准、规范、规程 80
2）参考书 80
致 谢 84

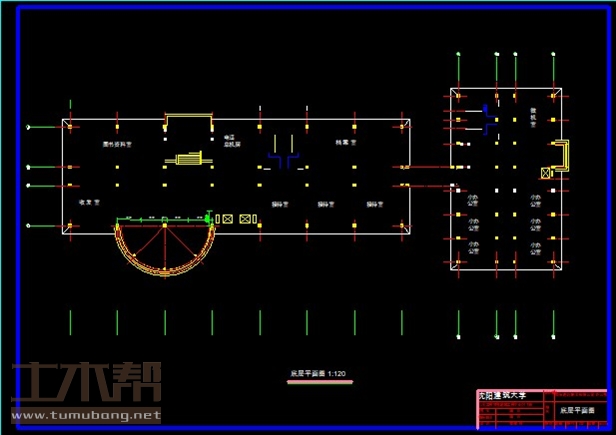

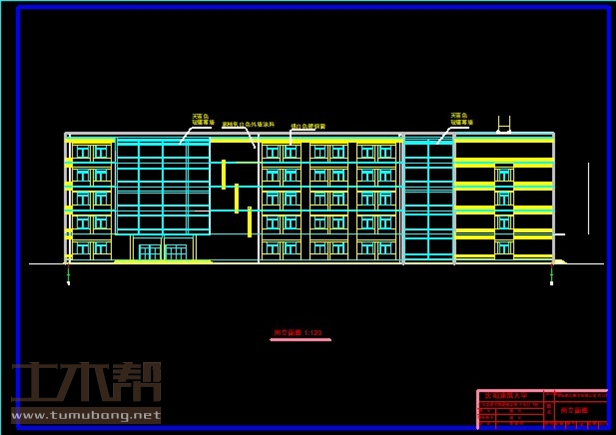

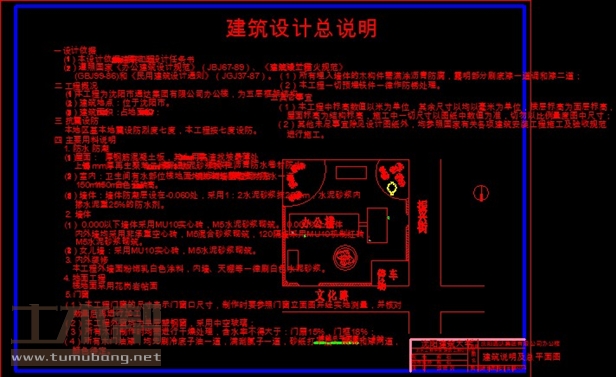

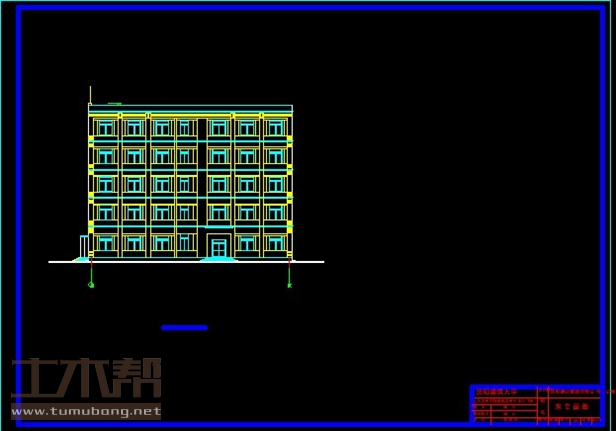

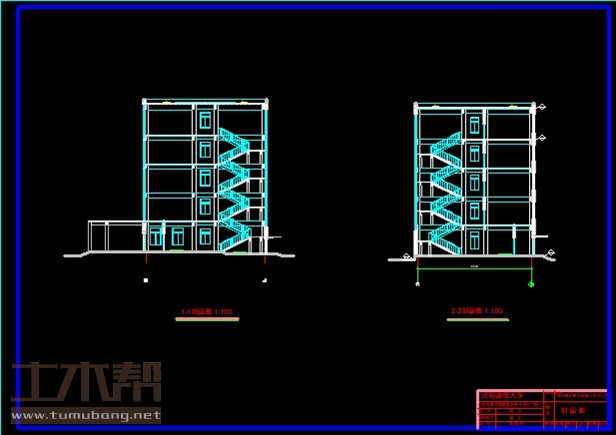

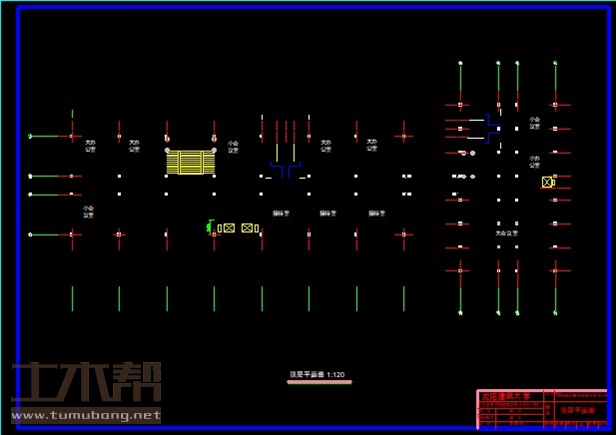

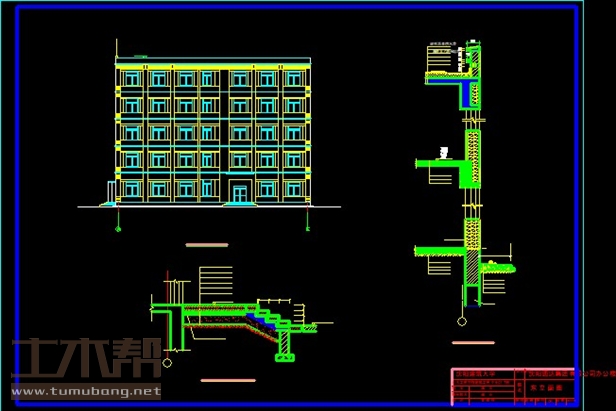

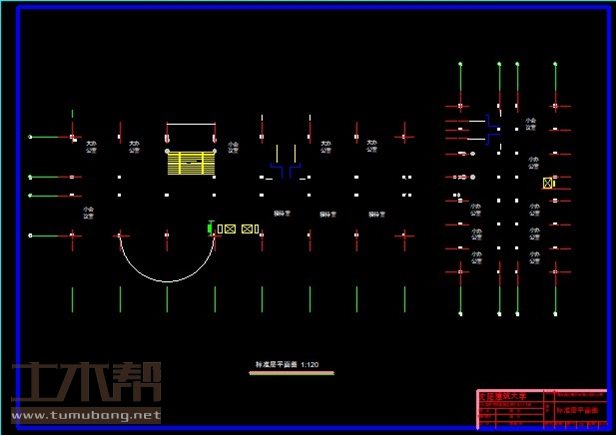

土木工程建筑设计施工图

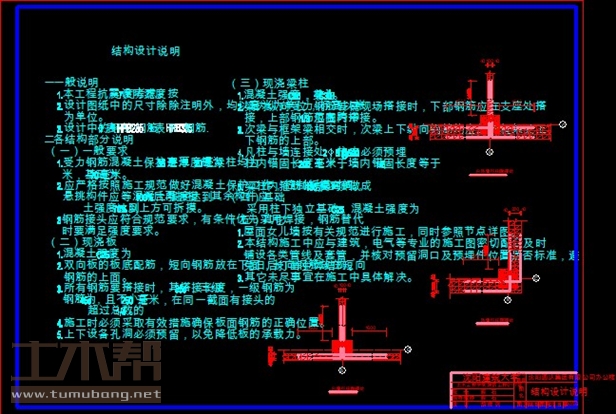

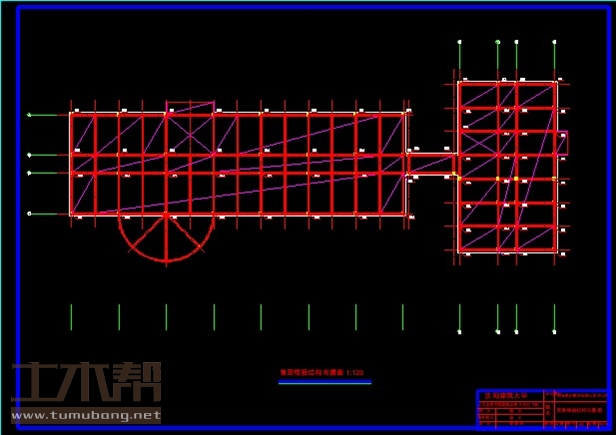

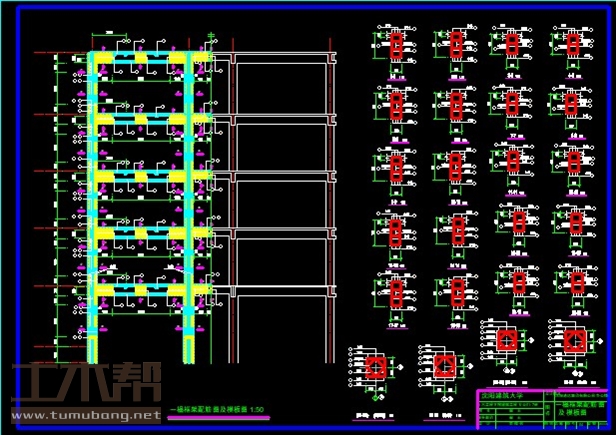

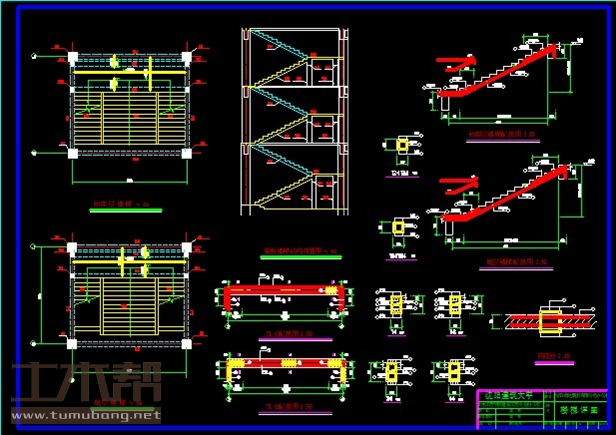

土木工程结构设计施工图

土木工程施工组织设计图
