5层框架结构教学楼,土木工程建筑结构毕业设计,长63.32米,宽16.8米,面积5319平方米

土木工程建筑设计说明书

建筑长63.32m,宽16.8m.一榀框架层高3.3m,柱距9m,3跨,跨度6.6m,3.6m,6.6m;
一层:男厕4.5m*6.6m*2间,女厕4.5m*6.6m*2间,教室9m*6.6m*5间,微机室9m*6.6m*1间,1号楼梯间4.5m*6.6m*1间,教室办公室4.5m*6.6m*2间,2号楼梯间9m*6.6m*1间,阅览室18m*6.6m*1间,3号楼梯间4.5m*6.6m*1间;
二层:男厕4.5m*6.6m*2间,女厕4.5m*6.6m*2间,教室9m*6.6m*8间,1号楼梯间4.5m*6.6m*1间,教室办公室4.5m*6.6m*2间,2号楼梯间9m*6.6m*1间,实验室9m*6.6m*1间,3号楼梯间4.5m*6.6m*1间;
三层:男厕4.5m*6.6m*2间,女厕4.5m*6.6m*2间,教室9m*6.6m*8间,1号楼梯间4.5m*6.6m*1间,教室办公室4.5m*6.6m*2间,2号楼梯间9m*6.6m*1间,实验室9m*6.6m*1间,3号楼梯间4.5m*6.6m*1间;
四层:男厕4.5m*6.6m*2间,女厕4.5m*6.6m*2间,教室9m*6.6m*8间,1号楼梯间4.5m*6.6m*1间,教室办公室4.5m*6.6m*2间,2号楼梯间9m*6.6m*1间,实验室9m*6.6m*1间,3号楼梯间4.5m*6.6m*1间;
五层:男厕4.5m*6.6m*2间,女厕4.5m*6.6m*2间,教室9m*6.6m*9间,1号楼梯间4.5m*6.6m*1间,教室办公室4.5m*6.6m*2间,2号楼梯间9m*6.6m*1间,3号楼梯间4.5m*6.6m*1间.

土木工程结构设计计算书

25088结构设计计算书-目录
摘要...............................................................1
Abstract...........................................................2
标准层平面施工图...................................................3
标准层结构施工图...................................................4
1 设计条件.........................................................5
2 初步估算构件截面尺寸.............................................5
2.1框架梁截面尺寸估算..........................................5
2.2框架结构柱截面尺寸估算......................................6
2.3 基础选型和埋置深度..........................................6
3 框架构件线刚度计算、刚度比验算...................................6
3.1框架计算简图................................................6
3.2 构件线刚度计算..............................................7
3.2.1 梁线刚度计算..........................................7
3.2.2 柱线刚度计算..........................................8
3.2.3 框架柱侧向刚度计算....................................8
4 荷载汇集.........................................................11
4.1 永久荷载标准值.............................................11
4.1.1 屋面永久荷载（不上人屋面）............................11
4.1.2 1-4层楼面永久荷载....................................11
4.1.3 屋面及楼面可变荷载标准值..............................11
4.1.4 梁、柱、墙、门窗永久荷载标准值........................12
4.2重力荷载代表值..............................................13
4.3水平地震作用及剪重比验算....................................15
4.4 风荷载计算.................................................20
4.4.1 风荷载层间位移.......................................21
4.4.2 风荷载作用下框架内力计算.............................22
5竖向荷载作用下的框架结构内力分析.................................24
5.1 计算单元及简图.............................................24
5.1.1 竖向荷载作用计算.....................................25
5.2 梁端剪力及柱轴力计算......................................34
6 内力组合........................................................39
6.1 梁控制截面内力标准值......................................39
6.2 梁控制截面内力组合值.................................... ..43
6.3 柱控制截面内力组合........................................ 59
7 梁、柱截面设计..................................................67
7.1 材料强度设计...............................................67
7.2 柱截面设计.................................................71
8 楼梯设计........................................................76
8.1 楼梯板设计.................................................76
8.2 平台板设计.................................................78
8.3 平台梁设计.................................................79
8.4 梯柱设计...................................................82
9 基础设计........................................................83
结论...............................................................86
致谢...............................................................87
参考文献...........................................................88

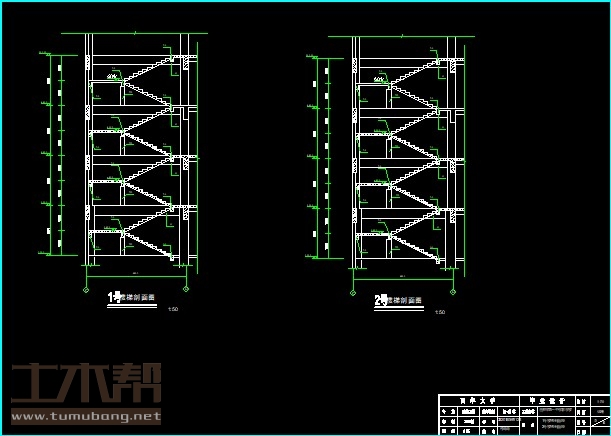

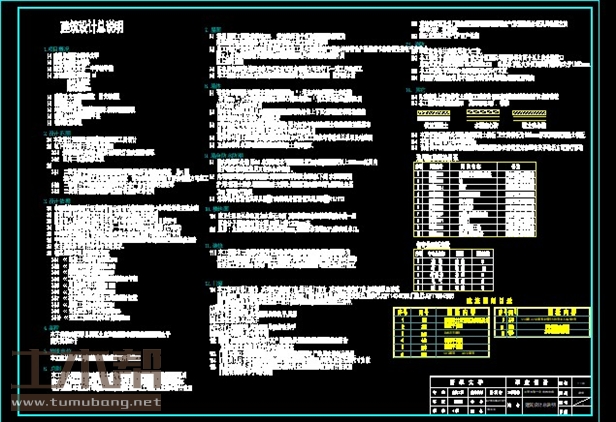

土木工程建筑设计施工图

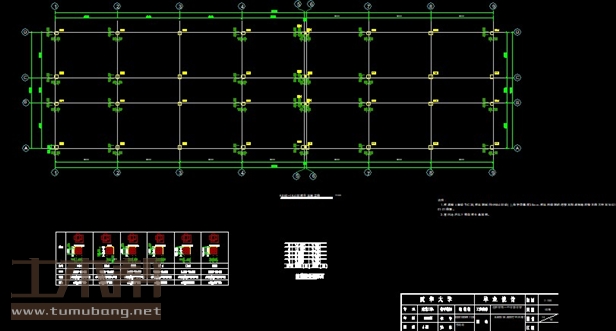

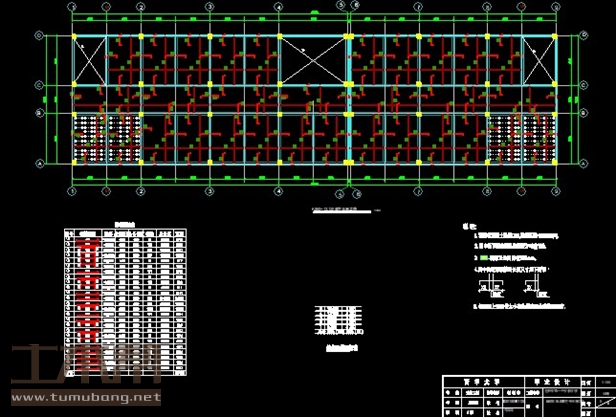

土木工程结构设计施工图

土木工程施工组织设计图
