5层框架结构办公楼,土木工程建筑结构毕业设计,长67.2米,宽16.2米,面积1100平方米

土木工程建筑设计说明书

建筑长67.2m,宽16.2m.一榀框架层高4.2m,柱距8.4m,3跨,跨度6.9m,2.4m,6.9m;
一层:配电室4.2m*6.9m*1间,办公室4.2m*6.9m*18间,门厅16.8m*6.9m*1间,接待室8.4m*6.9m*1间,消防控制室4.2m*6.9m*1间,女卫生间4.2m*6.9m*1间,男卫生间4.2m*6.9m*1间,电梯4.2m*3m*1间,楼梯间8.4m*3.9m*1间,值班室4.2m*6.9m*1间,茶水间4.2m*6.9m*1间;
二层:办公室4.2m*6.9m*19间,会议室16.8m*6.9m*1间,办公室8.4m*6.9m*2间,女卫生间4.2m*6.9m*1间,男卫生间4.2m*6.9m*1间,电梯4.2m*3m*1间,楼梯间8.4m*3.9m*1间,茶水间4.2m*6.9m*1间;
三层:办公室4.2m*6.9m*19间,会议室16.8m*6.9m*1间,办公室8.4m*6.9m*2间,女卫生间4.2m*6.9m*1间,男卫生间4.2m*6.9m*1间,电梯4.2m*3m*1间,楼梯间8.4m*3.9m*1间,茶水间4.2m*6.9m*1间;
四层:办公室4.2m*6.9m*19间,会议室16.8m*6.9m*1间,办公室8.4m*6.9m*2间,女卫生间4.2m*6.9m*1间,男卫生间4.2m*6.9m*1间,电梯4.2m*3m*1间,楼梯间8.4m*3.9m*1间,茶水间4.2m*6.9m*1间;

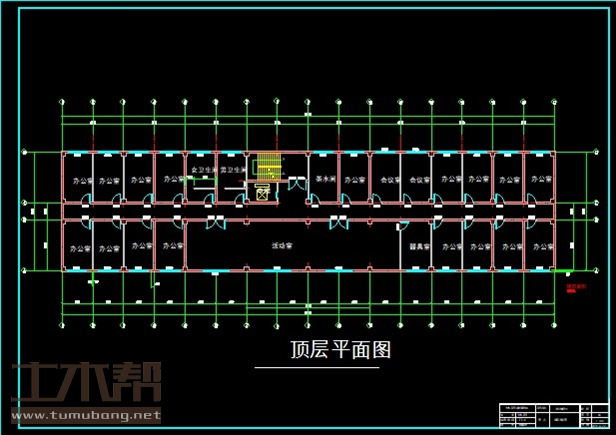

五层:办公室4.2m*6.9m*17间,活动室29.4m*6.9m*1间,器具室4.2m*6.9m*1间,女卫生间4.2m*6.9m*1间,男卫生间4.2m*6.9m*1间,电梯4.2m*3m*1间,楼梯间8.4m*3.9m*1间,茶水间4.2m*6.9m*1间,会议室4.2m*6.9m*1间.

土木工程结构设计计算书

25076结构设计计算书-目录
1 建筑设计 1
1.1 工程概况 1
1.2 设计依据 1
1.3 门窗 1
2. 结构设计 1
2.1 工程简介 1
2.2 结构设计概况 2
2.3 结构设计计算书要求 2
3. 框架结构布置与计算简图 2
3.1 结构布置 2
3.2 框架截面尺寸 2
4. 荷载计算 3
4.1 恒荷载标准值计算 3
4.2框架梁柱的线刚度计算 5
4.3 活荷载标准值计算 5
4.5竖向荷载作用下框架的内力计算 6
4.4 竖向荷载作用下框架受荷总图 15
5.风荷载作用下内力计算 17
5.1 横向D值的计算 18
5.2风荷载作用下框架侧移验算 19
5.3 风荷载标准值作用下的内力计算 20
6.横向框架在水平地震作用下的内力和位移计算 25
6.1 水平地震作用下结构各层重力荷载代表值计算 25
6.2 框架柱的抗侧刚度D值和结构的基本自振周期 26
6.3 水平地震作用框架内力计算 28
7.框架结构的内力组合 33
7.1 框架柱内力组合 33
7.2 框架梁的内力组合 42
8. 框架柱、梁的配筋计算 49
8.1 框架柱截面设计 49
8.2 框架柱截面的计算与配筋计算 49
8.3 框架梁截面配筋设计 57
9 板的设计 62
9.1屋面板的设计 62
10. 楼梯计算 65
10.1 楼梯设计资料 65
10.2 楼梯形式 65
10.3 梯段斜板计算 65
10.4 平台板设计 66

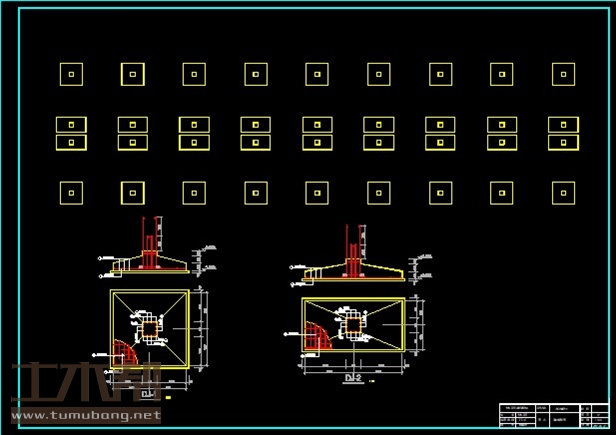

11 基础设计 70
11.1 一般说明 71
11.2 框架柱基础设计 71
参 考 文 献 74
致 谢 75

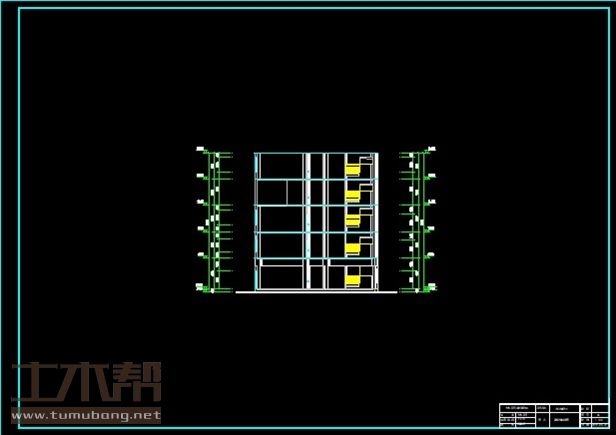

土木工程建筑设计施工图

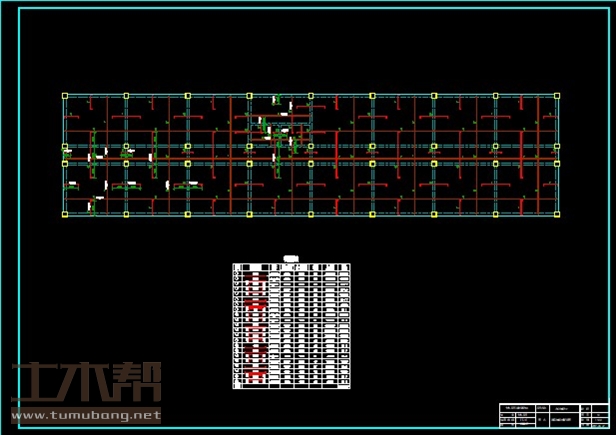

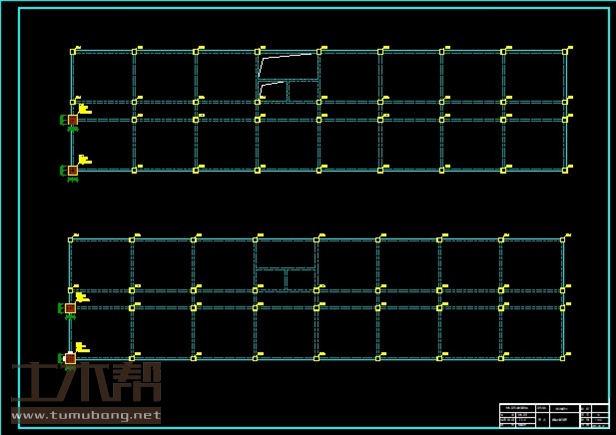

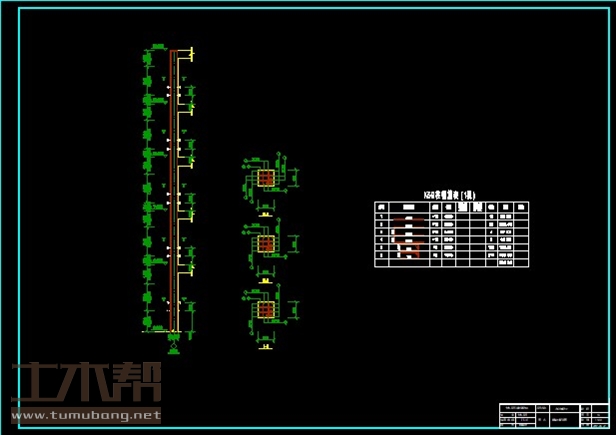

土木工程结构设计施工图

土木工程施工组织设计图
