5层框架结构办公楼,土木工程建筑结构毕业设计,长72.02米,宽16.5米,面积5900平方米

土木工程建筑设计说明书

建筑长72.02m,宽16.5m.一榀框架层高4.2m,柱距8m,3跨,跨度7m,2.5m,7m;
一层:普通办公室4m*7m*20间,收发室4m*3.5m*1间,开水间4m*3.5m*1间,门厅24.02*7m*1间,值班室4m*7m*1间,小会议室8m*7m*1间,走廊72.02m*2.5m*1间,楼梯间4m*7m*2间,男厕间4m*7m*1间,文印室4m*7m*1间,保安室4m*7m*1间,女厕4m*7m*1间;
二层:大会议室8m*16.5m*1间,普通办公室4m*7m*17间,储藏室4m*3.5m*1间,开水间4m*3.5m*1间,领导办公室8*7m*2间,小会议室8m*7m*1间,走廊60m*2.5m*1间,楼梯间4m*7m*2间,男厕间4m*7m*1间,财务室4m*7m*1间,杂物室4m*7m*1间,女厕4m*7m*1间;
三层:领导办公室8m*7m*4间,普通办公室4m*7m*21间,储藏室4m*3.5m*1间,开水间4m*3.5m*1间,小会议室8m*7m*1间,走廊72.02m*2.5m*1间,楼梯间4m*7m*2间,男厕间4m*7m*1间,女厕4m*7m*1间;
四层:领导办公室8m*7m*4间,普通办公室4m*7m*21间,储藏室4m*3.5m*1间,开水间4m*3.5m*1间,小会议室8m*7m*1间,走廊72.02m*2.5m*1间,楼梯间4m*7m*2间,男厕间4m*7m*1间,女厕4m*7m*1间;
五层:领导办公室8m*7m*5间,普通办公室4m*7m*14间,储藏室4m*3.5m*1间,开水间4m*3.5m*1间,接待室8m*7m*1间,走廊72.02m*2.5m*1间,小会议室8m*7m*1间,楼梯间4m*7m*2间,男厕间4m*7m*1间,档案室4m*7m*1间,机要室4m*7m*1间,总机房4m*7m*1间,女厕4m*7m*1间.

土木工程结构设计计算书

25060结构设计计算书（电算）-目录
一. 设计依据 1
二. 计算软件信息 1
三. 结构模型概况 1
1. 系统总信息 1
2. 楼层信息 5
3. 各层等效尺寸 6
4. 层塔属性 6
四. 工况和组合 6
1. 工况设定 6
2. 工况信息 7
3. 构件内力基本组合系数 7
五. 质量信息 7
1. 结构质量分布 7
2. 各层刚心、偏心率信息 8
六. 荷载信息 9
1. 风荷载信息 9
七. 立面规则性 10
1. 楼层侧向剪切刚度 10
2. [楼层剪力/层间位移]刚度 10
3. [楼层剪力/层间位移]刚度(强刚) 11
4. 各楼层受剪承载力 11
5. 楼层薄弱层调整系数 12
八. 抗震分析及调整 12
1. 结构周期及振型方向 12
2. 结构周期及振型方向(强刚) 13
3. 各地震方向参与振型的有效质量系数 13
4. 地震作用下结构剪重比及其调整 14
5. 偶然偏心信息 15
九. 结构体系指标及二道防线调整 15
1. 竖向构件倾覆力矩及百分比(抗规方式) 15
2. 竖向构件地震剪力及百分比 16
十. 变形验算 18
1. 普通结构楼层位移指标统计 18
2. 普通结构楼层位移指标统计(强刚) 20
十一. 舒适度验算 23
1. 结构顶点风振加速度 23
十二. 抗倾覆和稳定验算 23
1. 抗倾覆验算 23
2. 整体稳定刚重比验算 24
3. 二阶效应系数及内力放大 24
十三. 超筋超限信息 24
1. 超筋超限信息汇总 25
十四. 指标汇总 25
1. 指标汇总信息 25
十五. 结构分析及设计结果简图 25
1. 结构平面简图 25
2. 荷载简图 28
3. 配筋简图 34
4. 边缘构件简图 40
5. 柱、墙轴压比简图 42

--------------------------------
25060结构设计计算书-目录
1 工程简介 1
2 结构设计说明 1
2.1 工程地质条件 1
2.2 气象资料 1
2.3 抗震设防烈度 1
2.4 材料等级 1
3 结构选型及计算单元确定 2
3.1 结构平面布置图 2
3.2 框架截面尺寸估算 2
3.3 框架计算简图 4
4 荷载计算 5
4.1楼屋面恒荷载 5
4.2 楼屋面活荷载 6
4.3 墙体荷载计算 6
4.4 梁、柱荷载计算 6
4.5 楼层质点重力荷载的计算 7
5 地震荷载作用下框架的内力和侧移计算 10
5.1 梁、柱线刚度计算 10
5.1.1 梁的线刚度 10
5.1.2 柱的线刚度 10
5.2 框架侧移刚度D值 10
5.3 结构自振周期的计算 11
5.4 水平地震力的计算 11
5.5 水平地震力作用下的变形验算 12
5.6 水平地震作用下横向框架内力计算 13
5.6.1 反弯点高度计算 13
5.6.2 梁柱端弯矩计算 14
5.6.3 梁柱剪力轴力计算 14
6 竖向荷载作用下的受荷总图 18
6.1 屋面荷载简化计算 18
6.2 楼面荷载简化计算 21
7内力计算 24
7.1 恒荷载作用下的内力计算 24
7.1.1 梁柱弯矩计算 24
7.1.2 梁柱端剪力计算 26
7.1.3 柱端轴力计算 26
7.2 活荷载作用下的内力计算 30
7.2.1 梁柱弯矩计算 30
7.2.2 梁柱端剪力计算 32
7.2.3 柱端轴力计算 32
8 内力组合 35
8.1 框架结构梁的内力组合 35
8.2 框架结构柱的内力组合 35
9 梁柱配筋计算 48
9.1 框架梁截面设计 48
9.1.1 正截面受弯承载力计算 48
9.1.2 斜截面受剪承载力计算 53
9.2 框架柱截面设计 53
9.2.1 轴压比验算 53
9.2.2 截面尺寸复核 54
9.2.3 正截面受弯承载力计算 54
9.2.4 斜截面受剪承载力计算 56
10 楼梯设计 62
10.1 梯段板设计 62
10.2 平台板设计 63
10.3 平台梁设计 64
11基础设计 66
11.1 设计资料 66
11.2 荷载计算 66
11.3 地基承载力设计值的确定 66
11.4 边柱独立基础设计 66
12. 附录 69
致 谢 87
参考文献 88

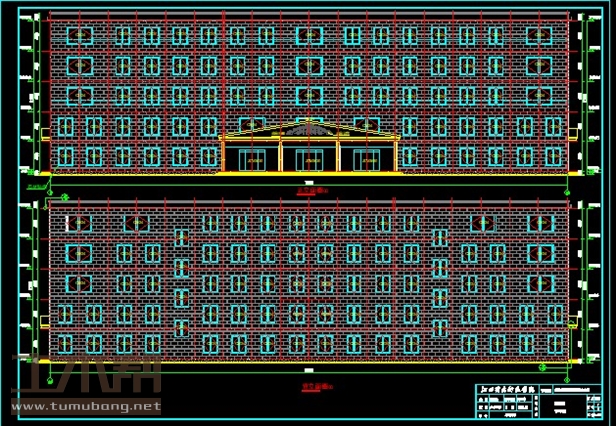

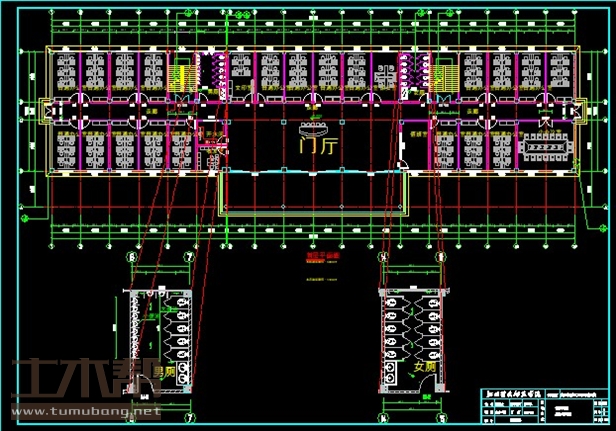

土木工程建筑设计施工图

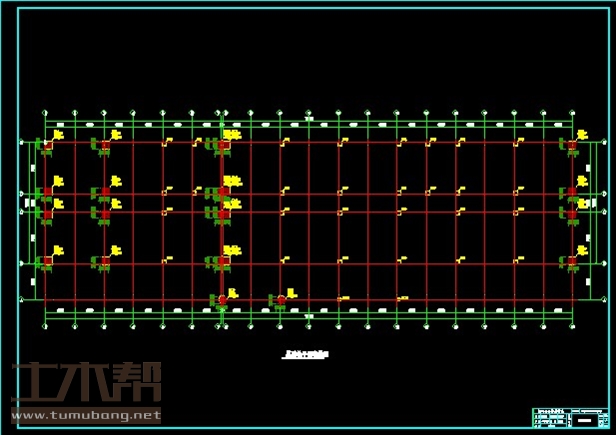

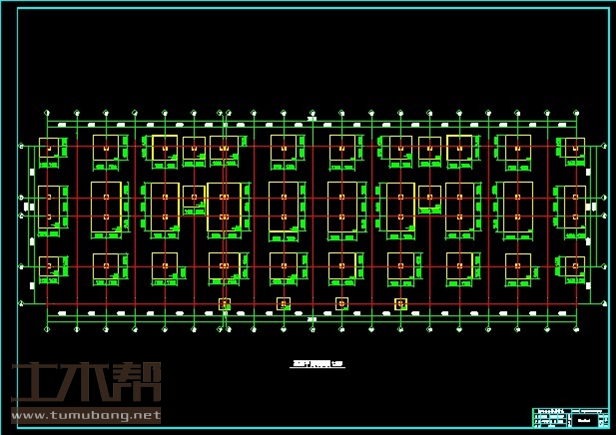

土木工程结构设计施工图
