5层框架结构办公楼,土木工程建筑结构毕业设计,长50.4米,宽16.2米,面积4224平方米

土木工程建筑设计说明书

建筑长50.4m,宽16.2m.一榀框架层高4.8m,柱距3.6m,3跨,跨度6.6m,3m,6.6m;

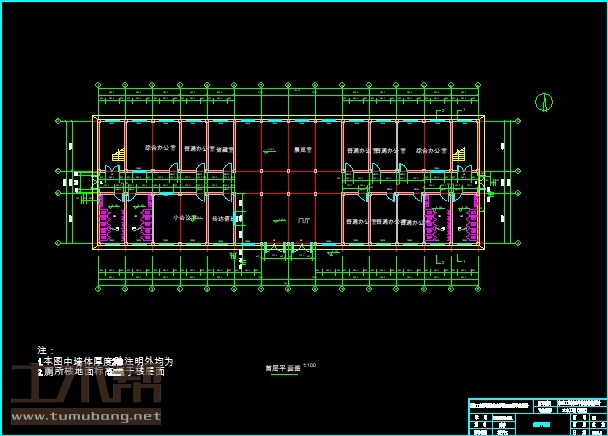

一层:男厕3.6m*6.6m*2间,女厕3.6m*6.6m*2间,小会议室7.2m*6.6m*1间,传达值班室3.6m*6.6m*1间,门厅14.4m*6.6m*1间,普通办公室3.6m*6.6m*6间,楼梯间3.6m*6.6m*2间,综合办公室7.2m*6.6m*2间,展览室14.4m*6.6m*1间,储藏室3.6m*6.6m*1间;

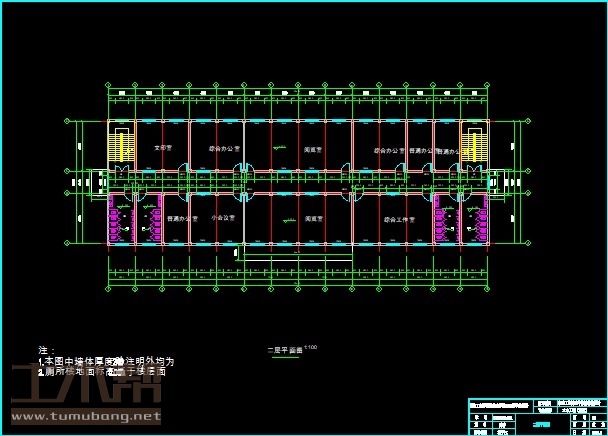

二层:男厕3.6m*6.6m*2间,女厕3.6m*6.6m*2间,普通办公室3.6m*6.6m*3间,小会议室7.2m*6.6m*1间,阅览室14.4m*6.6m*2间,综合工作室10.8m*6.6m*1间,楼梯间3.6m*6.6m*2间,综合办公室7.2m*6.6m*2间,文印室7.2m*6.6m*1间;

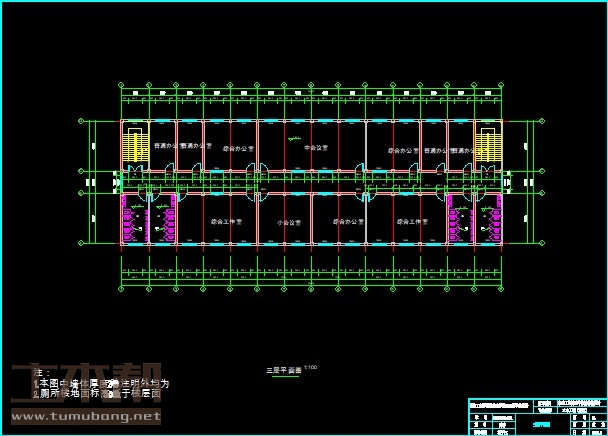

三层:男厕3.6m*6.6m*2间,女厕3.6m*6.6m*2间,综合工作室10.8m*6.6m*2间,小会议室7.2m*6.6m*1间,综合办公室7.2m*6.6m*3间,楼梯间3.6m*6.6m*2间,普通办公室3.6m*6.6m*4间,中会议室14.4m*6.6m*1间;
四层:男厕3.6m*6.6m*2间,女厕3.6m*6.6m*2间,小会议室10.8m*6.6m*1间,综合办公室7.2m*6.6m*1间,综合工作室10.8m*6.6m*1间,普通办公室3.6m*6.6m*2间,楼梯间3.6m*6.6m*2间,娱乐室10.8m*6.6m*1间,健身房18m*6.6m*1间,棋牌室14.4m*6.6m*1间;

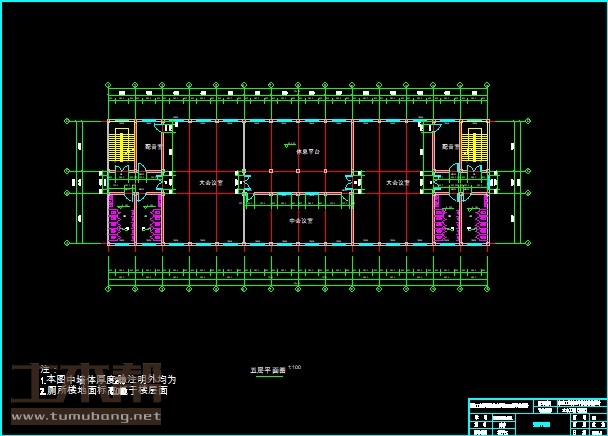

五层:男厕3.6m*6.6m*2间,女厕3.6m*6.6m*2间,大会议室10.8m*16.2m*2间,中会议室14.4m*6.6m*1间,楼梯间3.6m*6.6m*2间,配音室3.6m*6.6m*2间,休息平台14.4m*6.6m*1间.

土木工程结构设计计算书

25050结构设计计算书-目录
1 工程概况及结构设计说明 1
1.1 工程概况 1
1.2 结构设计说明: 1
2 结构布置及截面尺寸确定 2
2.1 选择承重方案 2
2.2 梁，柱截面尺寸估算 2
2.3 结构计算简图 3
3 荷载计算. 4
3.1 屋面及楼面的永久荷载标准值： 4
3.2 屋面及楼面的可变荷载标准值 4
3.3 墙,窗重力荷载计算 4
3.4 梁自重计算 5
3.5 柱自重计算 5
4 横向框架侧移刚度计算 5
4.1 计算梁、柱的线刚度 5
4.2 计算柱的侧移刚度 6
5 横向水平荷载作用下框架结构的内力和侧移计算 7
5.1 风荷载标准值及内力及侧移计算 7
5.2 风荷载作用下的水平位移验算 10
5.3 风荷载作用下的内力计算： 10
6 竖向荷载作用下横向框架结构的内力计算 14
6.1 计算单元与计算简图 14
6.2 荷载计算： 15
6.2.1 恒荷载计算： 15
6.2.2 活荷载计算： 17
6.2.3 屋面雪荷载标准值 18
6.3 内力计算 18
6.3.1 计算分配系数 18
6.3.2 用弯矩二次分配法计算恒荷载作用下的梁端，柱端弯矩 19
6.3.3 计算恒载和活载作用下梁端剪力和柱轴力 22
7 框架内力组合 28
7.1 梁控制截面的内力标准值 28
7.1.1 梁控制截面内力组合表 33
7.2 框架柱内力组合表 35
8 截面配筋设计 37
8.1 梁截面配筋计算 37
8.1.1 梁的正截面受弯承载力计算： 37
8.1.2 梁斜截面受剪承载力计算： 39
8.2 柱截面配筋计算 40
8.2.1 框架柱正截面受弯承载力的计算 43
8.2.2 斜截面受剪承载力验算 44

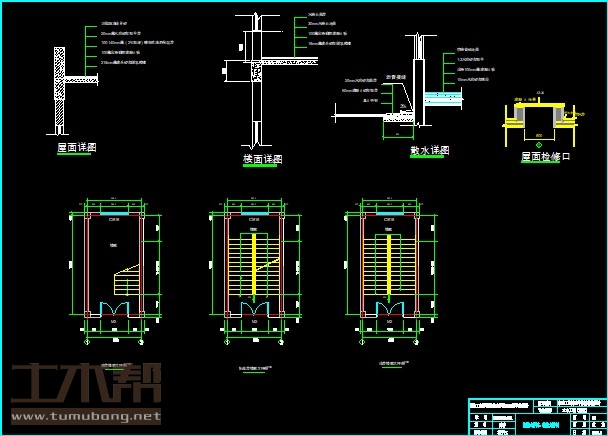

9 板式楼梯设计 45
9.1.1 梯段板设计 46
9.1.2 平台板设计 47
9.1.3 梯段梁TL1计算 48
10 楼板设计 49
10.1 楼板类型及设计方法的选择： 49
10.1.1 双向板肋梁楼盖结构布置图和板带划分图： 49
10.1.2 荷载计算 49

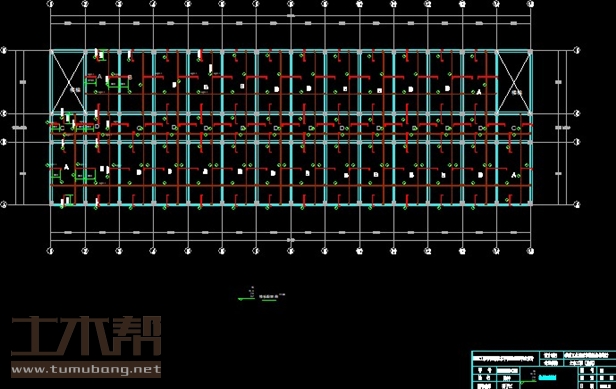

10.1.3 板的配筋计算 50
11 连续梁计算 54
11.1.1 连续梁荷载的计算 54
11.1.2 连续梁正截面承载力计算 55
11.1.3 连系梁斜截面计算 56

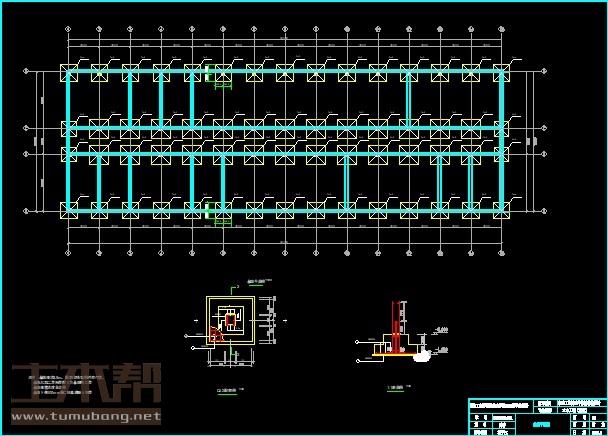

12 柱下独立基础的设计 57
12.1 设计资料 57
12.2 地基尺寸确定 58
12.2.1 基础冲切验算 59
12.2.2 基础底板配筋计算 60
13 参考文献： 61

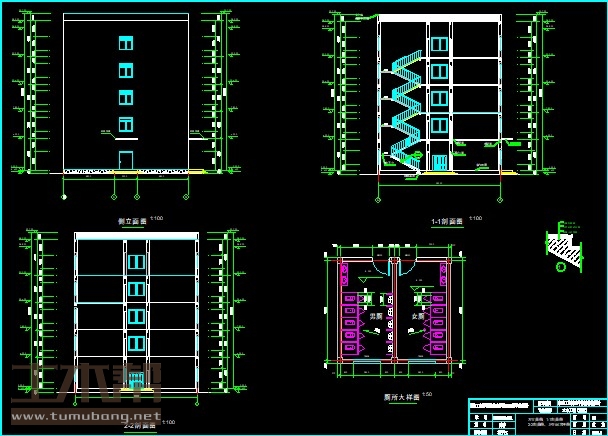

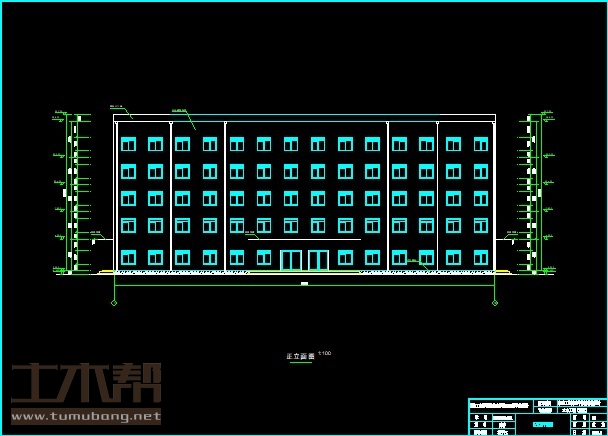

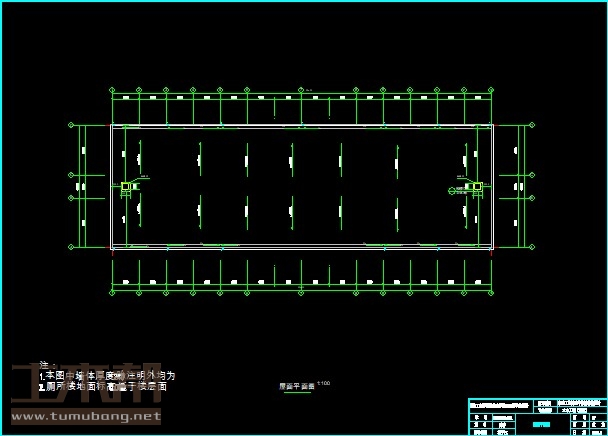

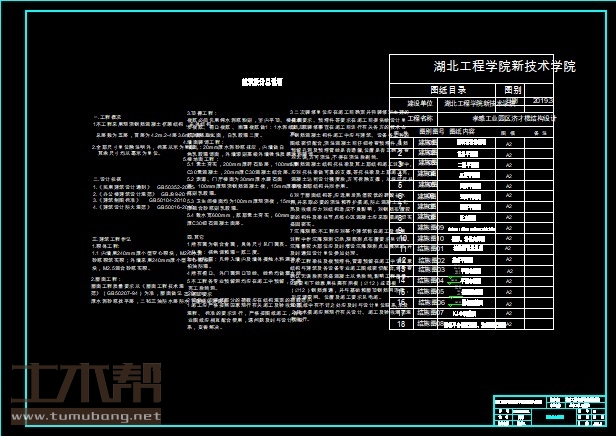

土木工程建筑设计施工图

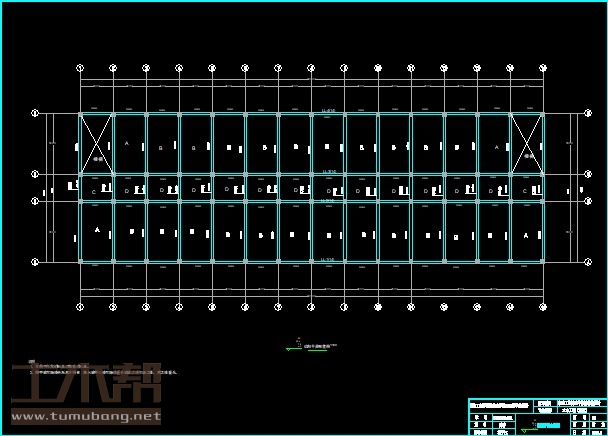

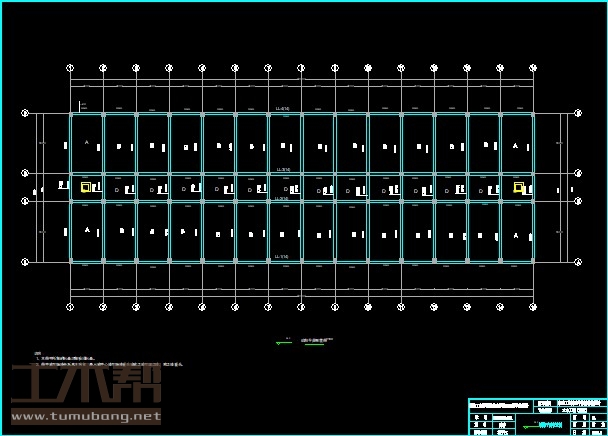

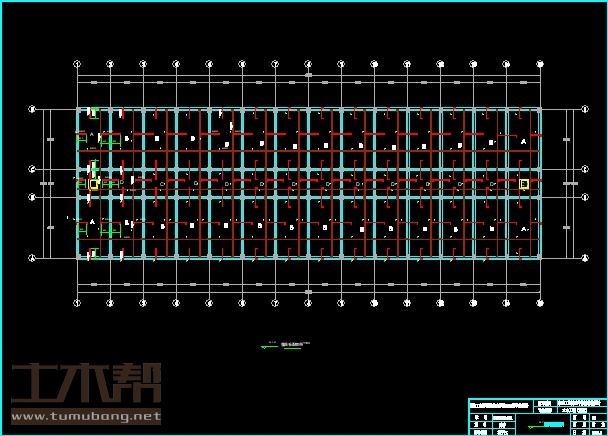

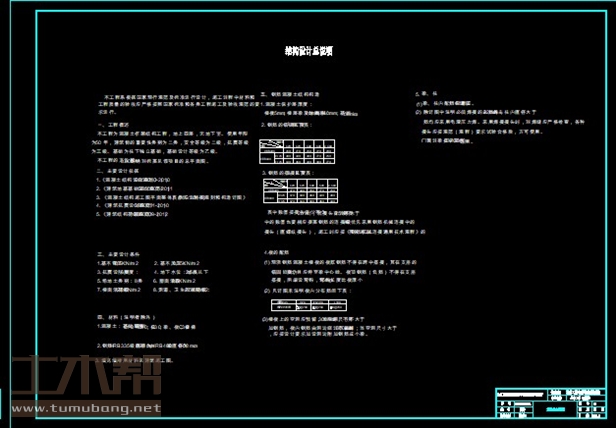

土木工程结构设计施工图

土木工程施工组织设计图
