4层框架结构办公楼,土木工程建筑结构施工组织毕业设计,长39.8米,宽13.4米,面积2133平方米

土木工程建筑设计说明书

建筑长39.8m,宽13.4m.一榀框架层高3.6m,柱距3.6m,3跨,跨度5.5m,2.4m,5.5m;

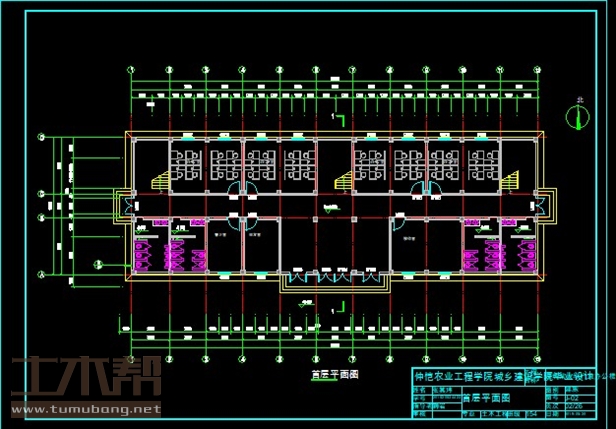

一层:男卫3.7m*5.5m*2间,女卫3.6m*5.5m*2间,警卫室3.6m*5.5m*1间,收发室3.6m*5.5m*1间,接待室7.2m*5.5m*1间,楼梯间3.7m*5.5m*2间,办公室7.2m*5.5m*4间,楼梯间3.6m*5.5m*1间;
二层:男卫3.7m*5.5m*2间,女卫3.6m*5.5m*2间,资料室7.2m*5.5m*1间,会议室7.2m*5.5m*1间,楼梯间3.7m*5.5m*2间,办公室7.2m*5.5m*4间,楼梯间3.6m*5.5m*1间;

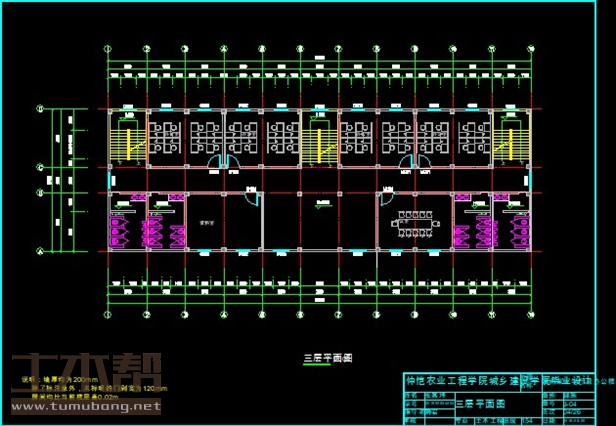

三层:男卫3.7m*5.5m*2间,女卫3.6m*5.5m*2间,资料室7.2m*5.5m*1间,会议室7.2m*5.5m*1间,楼梯间3.7m*5.5m*2间,办公室7.2m*5.5m*4间,楼梯间3.6m*5.5m*1间;

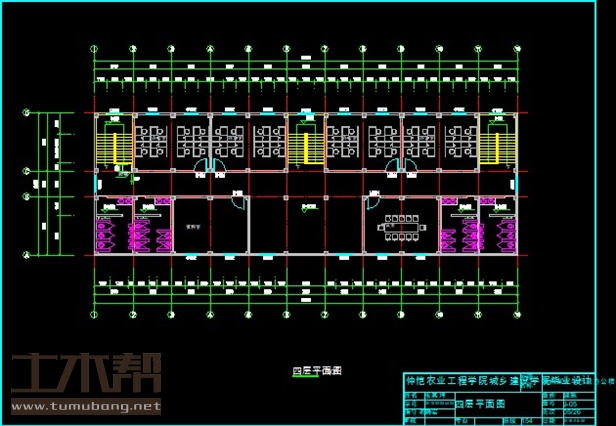

四层:男卫3.7m*5.5m*2间,女卫3.6m*5.5m*2间,资料室7.2m*5.5m*1间,会议室7.2m*5.5m*1间,楼梯间3.7m*5.5m*2间,办公室7.2m*5.5m*4间,楼梯间3.6m*5.5m*1间.

土木工程结构设计计算书

25044结构设计计算书-目录
1 前言 1
2 设计资料 2
2.1 工程概况 2
2.2 工程地质条件 2
2.3 气象资料 2
2.4 抗震设防烈度 3
2.5 设计依据 3
3 建筑设计 4
3.1 建筑构造做法 4
3.2 建筑平面设计 5
3.2.1 主要使用房间的平面设计 5
3.2.2 辅助使用房间的设计 5
3.2.3 交通联系部分的平面设计 5
3.3 建筑立面设计 6
3.4 建筑剖面设计 7
4 结构平面布置 8
4.1 计算简图 8
4.2 结构布置图 9
4.3 8号轴框架图 10
4.4 框架梁柱尺寸确定 10
4.4.1 梁截面尺寸估算 10
4.4.2 柱截面尺寸估算 11
5 荷载计算 11
5.1 恒荷载标准值计算 12
5.1.1 楼板荷载计算 12
5.1.2 框架梁恒荷载线荷载计算 13
5.1.3 框架节点集中恒荷载标准值 14
5.1.4 恒荷载作用下的结构计算简图 17
5.2 活荷载标准值计算 17
5.2.1 活荷载标准值计算 17
5.2.2 活荷载作用下结构计算简图 19
5.3 风荷载计算 19
5.3.1 风荷载标准值计算 19
5.3.2 梁柱线刚度计 21
5.3.3 柱侧移刚度计算 21
5.3.4 风荷载作用下框架侧移计算 22
5.4 地震荷载计算 23
5.4.1 重力荷载代表值计算 23
5.4.2 框架自振周期的计算 26
5.4.3 水平地震作用下的剪力计算 27
5.4.4 水平地震作用下的位移验算 27
6 内力计算 28
6.1 恒荷载作用下的内力计算 28
6.1.1 弯矩分配系数计算 28
6.1.2 恒荷载作用下固端弯矩计算 31
6.1.3 恒荷载作用下弯矩二次分配 33
6.1.4 恒荷载作用下的框架弯矩图 34
6.1.5 恒荷载作用下梁柱剪力计算 35
6.1.6 恒荷载作用下的剪力图 38
6.1.7 恒荷载作用下柱轴力计算 39
6.1.8 恒荷载作用下的框架轴力图 41
6.2 活荷载作用下的内力计算 42
6.2.1 活荷载作用下梁固端计算 42
6.2.2 活荷载作用下的弯矩二次分配 44
6.2.3 活荷载作用下的框架弯矩图 45
6.2.4 活荷载作用下梁柱剪力计算 46
6.2.5 活荷载作用下的框架剪力图 49
6.2.6 活荷载作用下柱轴力计算 50
6.2.7 活荷载作用下的框架轴力图 52
6.3 风荷载作用下的内力计算 53
6.3.1 风荷载作用下柱子剪力计算 53
6.3.2 风荷载作用下柱的弯矩计算 54
6.3.3 风荷载作用下梁端弯矩计算 56
6.3.4 风荷载作用下的框架弯矩图 57
6.3.5 风荷载作用下梁剪力及柱轴力计算 57
6.3.6 风荷载作用下的框架剪力图和轴力图 59
6.4 地震作用下的内力计算 60
6.4.1 地震作用下柱子剪力计算 60
6.4.2 地震作用下柱子的弯矩计算 61
6.4.3 地震作用下梁端弯矩计算 63
6.4.4 地震作用下的框架弯矩图 64
6.4.5 地震作用下梁剪力及柱轴力计算 65
6.4.6 地震荷载作用下的框架剪力图及轴力图 66
7 内力组合 67
7.1 竖向荷载弯矩调幅 68
7.2 框架内力组合 70
7.3 框架柱内力组合 74
7.4 柱端弯矩设计值调整 78
7.4.1 A柱弯矩值调整 78
7.4.2 B柱弯矩值调整 78
7.4.3 C柱弯矩值调整 79
7.4.4 D柱弯矩值调整 79
7.5 柱端剪力设计值调整 80
8 截面设计 81
8.1 框架梁截面设计 81
8.1.1 设计基本信息 81
8.1.2 梁跨中正截面设计 81
8.1.3 梁左支座正截面设计 82
8.1.4 梁右支座正截面设计 82
8.1.5 各层正截面配筋 83
8.2 梁斜截面设计 87
8.2.1 框架梁斜截面配筋表 88
8.3 框架柱截面设计 92
8.3.1 设计信息 92
8.3.2 剪跨比和轴压比的计算 92
8.3.3 柱子柱顶截面纵筋设计 93
8.3.4 柱子柱底截面纵筋设计 94
8.3.5 柱子纵筋配筋表 96
8.4 柱截面箍筋设计 100
8.4.1 柱截面配筋计算 100
8.4.2 柱截面箍筋配筋计算表 101
9 板的设计 102
9.1 A区格板计算 102
9.1.1 设计基本信息 102
9.1.2 弯矩计算 103
9.1.3 配筋计算 103
9.2 B区格板配筋计算 104
9.2.1 设计基本信息 104
9.2.2 弯矩计算 104
9.2.3 配筋计算 105
9.3 C区格板配筋计算 106
9.3.1 设计基本信息 106
9.3.2 弯矩计算 106
9.3.3 配筋计算 106
9.4 D区格板配筋计算 107
9.4.1 设计基本信息 107
9.4.2 弯矩计算 107
9.4.3 配筋计算 108
9.5 E区格板配筋计算 109
9.5.1 设计基本信息 109
9.5.2 弯矩计算 109
9.5.3 配筋计算 109
9.6 F区格板配筋计算 110
9.6.1 基本设计信息 110
9.6.2 弯矩计算 110
9.6.3 配筋计算 111

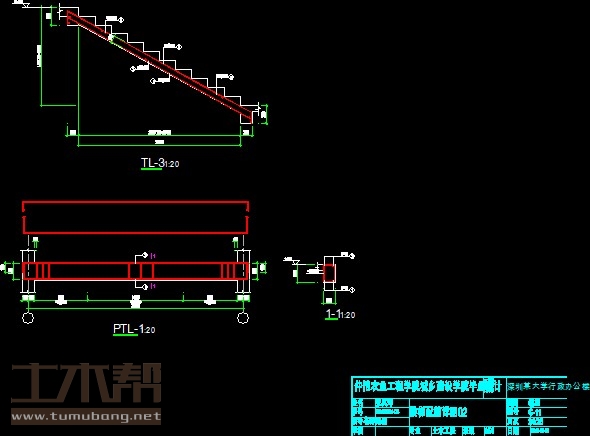

10 楼梯设计 112
10.1 楼梯板设计 112
10.1.1 荷载计算 112
10.1.2 梯段板截面设计 112
10.2 平台板设计 113
10.2.1 荷载计算 113
10.2.2 截面设计 113
10.3 平台梁设计 113
10.3.1 荷载计算 114
10.3.2 截面设计 114
11 基础设计 115

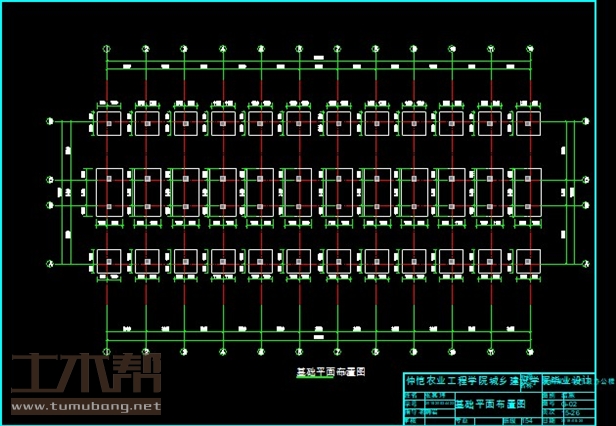

11.1 基础平面结构布置图 115
11.2 A柱下独立基础设计 115
11.2.1 基础设计信息 115
11.2.2 确定基础底面面积 115
11.2.3 持力层强度验算 116
11.2.4 基础冲切验算 116
11.2.5 基础配筋 117
11.3 BC轴双柱联合基础设计 118
11.3.1 设计基本信息 118
11.3.2 确定基础底面面积 118
11.3.3 内力计算 119
11.3.4 配筋计算 ...119
12 结束语 120
参考文献 121
附录 122
致谢 123

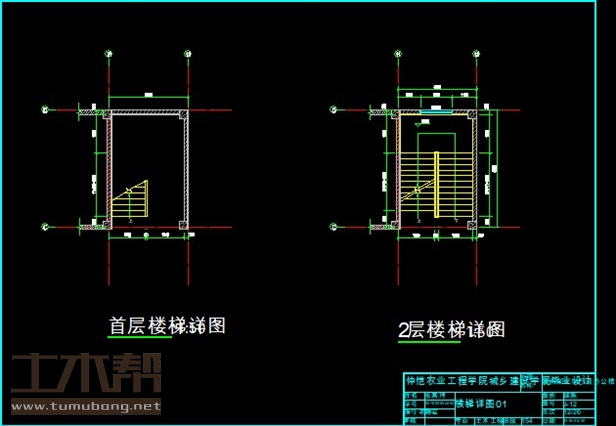

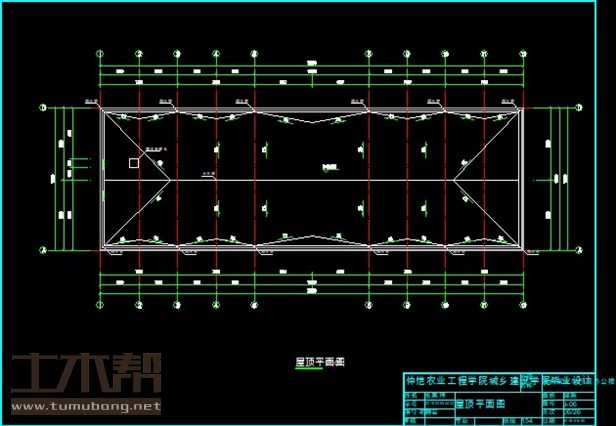

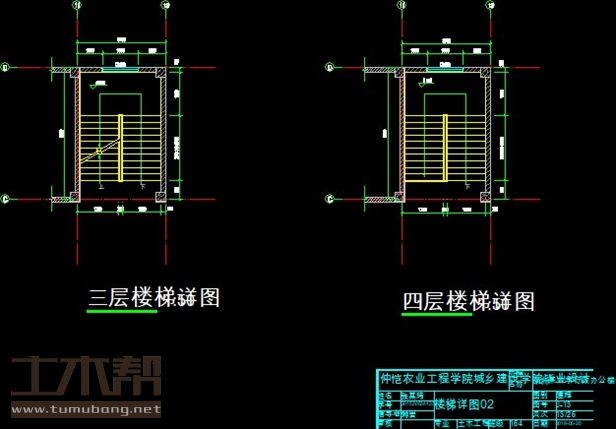

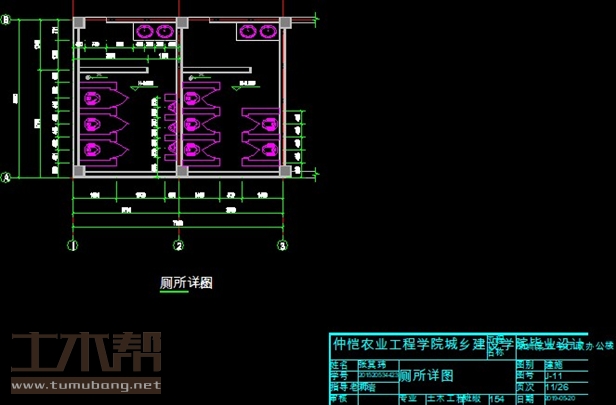

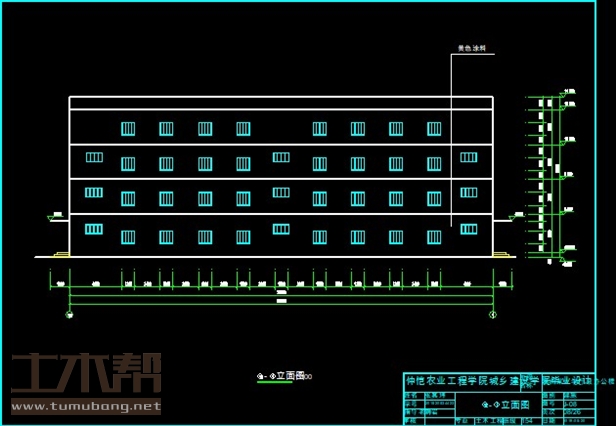

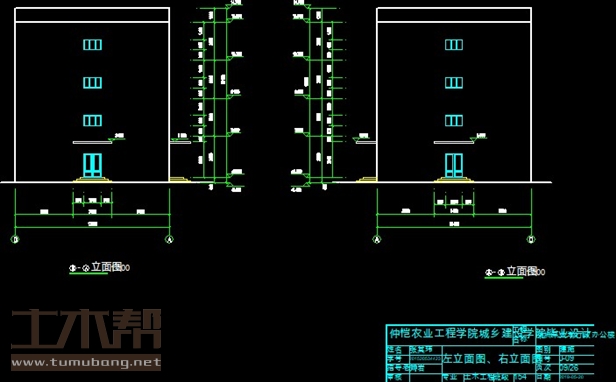

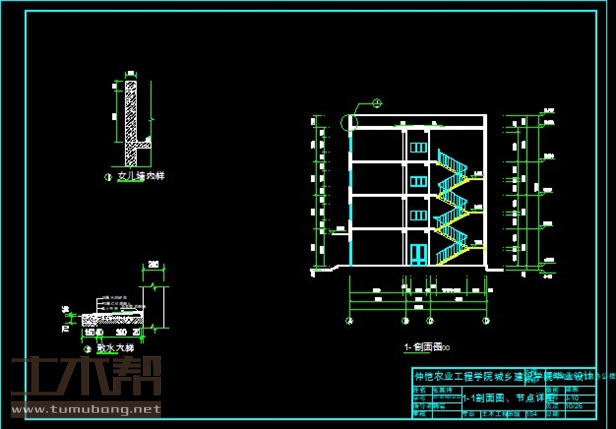

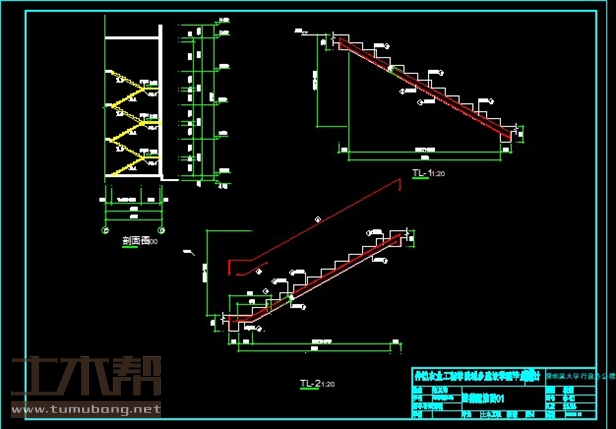

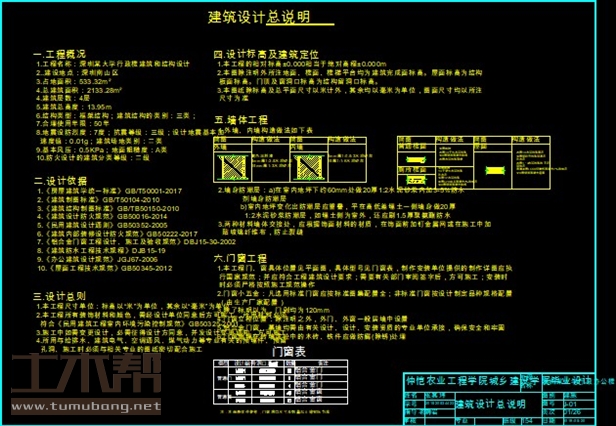

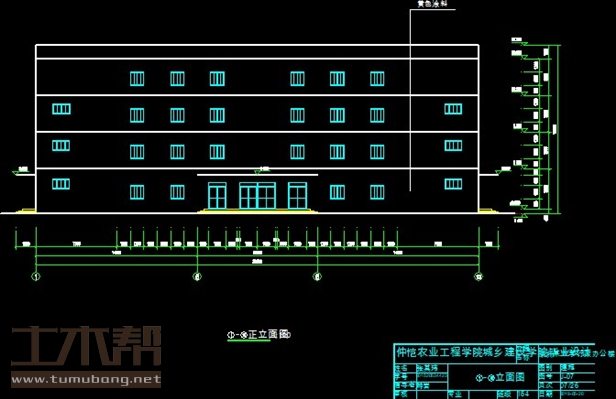

土木工程建筑设计施工图

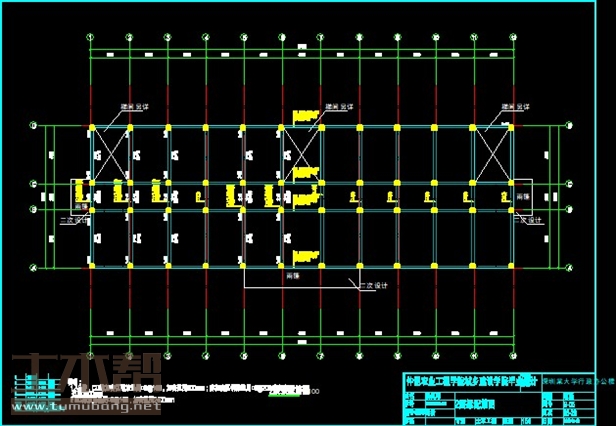

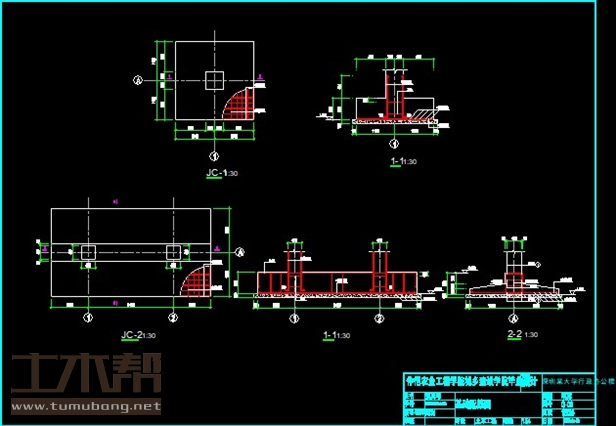

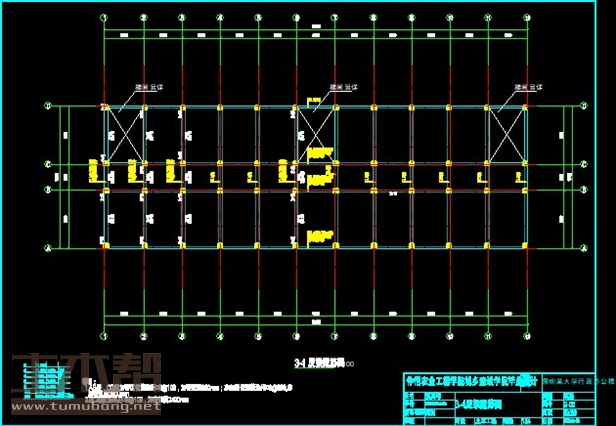

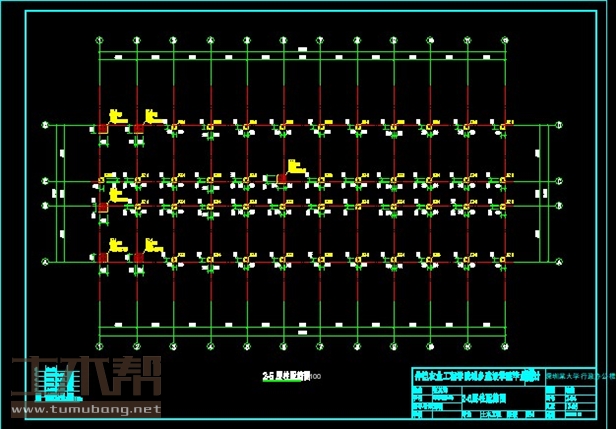

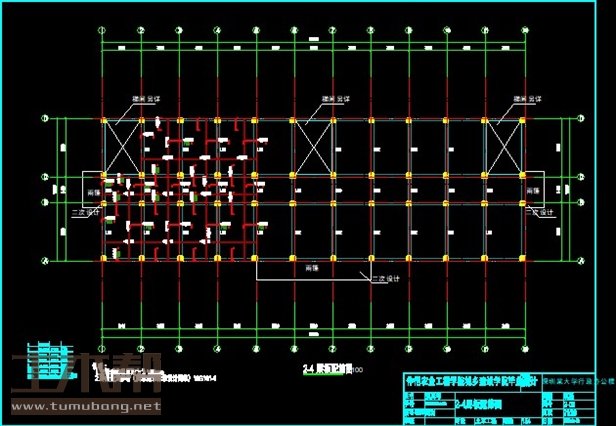

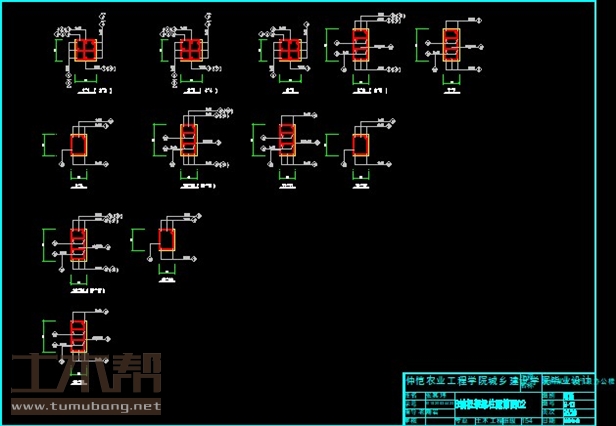

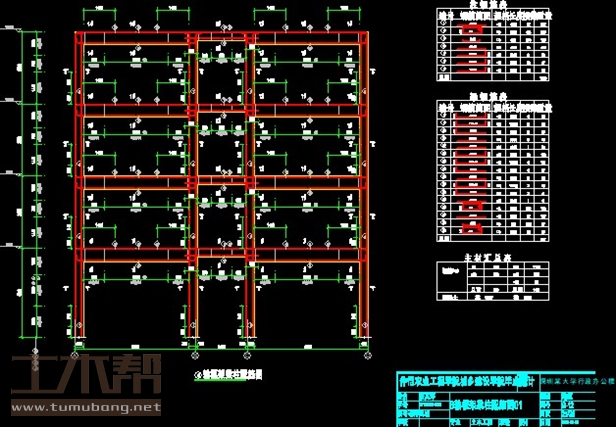

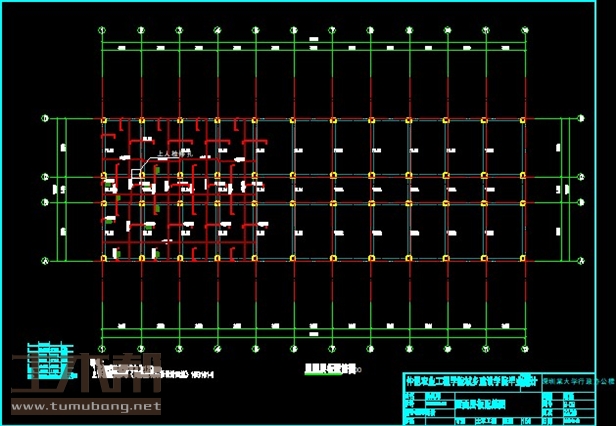

土木工程结构设计施工图

土木工程施工组织设计图
