4层框架结构办公楼,土木工程建筑结构毕业设计,长29米,宽15.7米,面积1520平方米

土木工程建筑设计说明书

建筑长29m宽15.7m.一榀框架层高3.9m，柱距3.3m，2跨，跨度7.5m，6.4m;
一层:受理窗口16.2m*6m*1间，女卫2m*3.1m*1间，残卫2m*2.2m*1间，男卫3.3m*1.9m*1间，值班室2.1m*1.9m*1间，大厅9.6m*5.3m*1间，楼梯3.3m*7.5m*1间;
二层:储藏室3.2m*4.2m*1间，参谋办公室4.8m*4.2m*4间，监控室3.3m*4.2m*1间，VRV设备机房3.3m*4.2m*1间，女卫2m*3.1m*1间，男卫3.3m*4.4m*1间，楼梯3.3m*7.5m*1间，消防器材库9.6m*7.5m*1间，楼梯3.2m*7.5m*1间;
三层:储藏室3.2m*4.2m*1间，大队领导办公室4.8m*4.2m*2间，询问室3.3m*4.2m*1间，物证室3.3m*4.2m*1间，办公室4.8m*4.2m*1间，VRV设备机房3.3m*4.2m*1间，女卫2m*3.1m*1间，男卫3.3m*4.4m*1间，党委会议室4.8m*7.5m*1间，行政会议室4.8m*7.5m*1间，楼梯3.3m*7.5m*1间，财务室3.2m*7.5m*1间，听证室6.4m*7.5m*1间，楼梯3.2m*7.5m*1间;
四层:储藏室3.2m*6.4m*1间，自由活动区9.6m*13.9m*1间，中控室2.7m*4.2m*1间，备勤室5m*4.2m*1间，备勤室5.2m*4.2m*1间，VRV设备机房3.3m*4.2m*1间，女卫2m*3.1m*1间，男卫3.3m*4.4m*1间，档案室9.6m*7.5m*1间，楼梯3.3m*7.5m*1间，楼梯3.2m*7.5m*1间.

土木工程结构设计计算书

25034结构设计计算书-目录
一. 设计依据 4
二. 计算软件信息 4
三. 结构模型概况 4
1. 系统总信息 4
2. 楼层信息 11
3. 各层等效尺寸 12
4. 层塔属性 13
四. 工况和组合 13
1. 工况设定 13
2. 工况信息 14
3. 构件内力基本组合系数 14
五. 质量信息 15
1. 结构质量分布 15
2. 各层刚心、偏心率信息 17
六. 荷载信息 18
1. 风荷载信息 18
七. 立面规则性 19
1. 楼层侧向剪切刚度 20
2. [楼层剪力/层间位移]刚度 20
3. 各楼层受剪承载力 21
4. 楼层薄弱层调整系数 22
八. 抗震分析及调整 23
1. 结构周期及振型方向 23
2. 各地震方向参与振型的有效质量系数 24
3. 地震作用下结构剪重比及其调整 24
4. 偶然偏心信息 27
九. 结构体系指标及二道防线调整 27
1. 竖向构件倾覆力矩及百分比(抗规方式) 27
2. 竖向构件地震剪力及百分比 29
十. 变形验算 31
1. 普通结构楼层位移指标统计 31
十一. 舒适度验算 36
1. 结构顶点风振加速度 36
十二. 抗倾覆和稳定验算 37
1. 抗倾覆验算 37
2. 整体稳定刚重比验算 37
3. 二阶效应系数及内力放大 38
十三. 超筋超限信息 39
1. 超筋超限信息汇总 39
十四. 指标汇总 39
1. 指标汇总信息 39
十五. 结构分析及设计结果简图 40
1. 结构平面简图 40
2. 荷载简图 43
3. 配筋简图 48
4. 边缘构件简图 53
5. 柱、墙轴压比简图 55

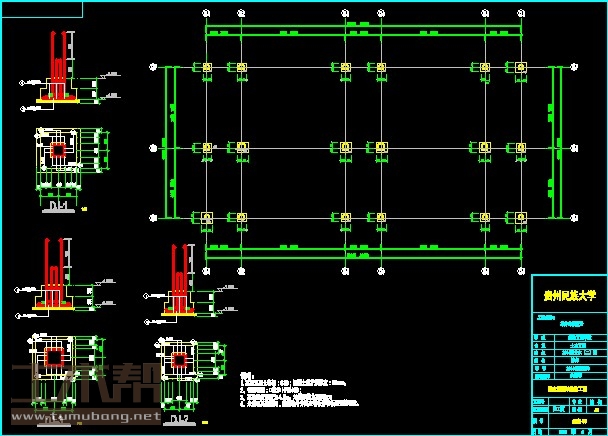

十六.独基计算_节点18 56
1、设计资料 56
2、计算过程 57
2、基础冲剪计算 58
3、独基尺寸及配筋结果 61

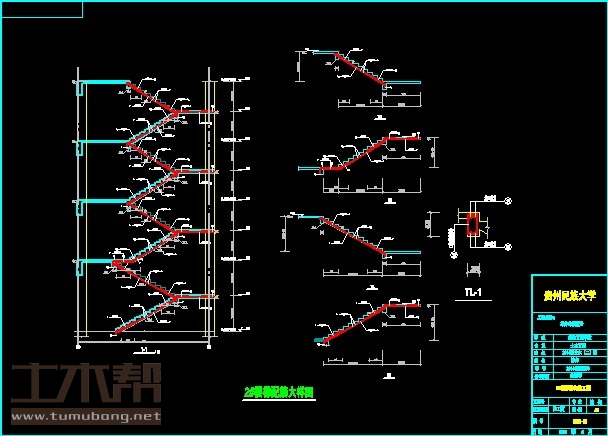

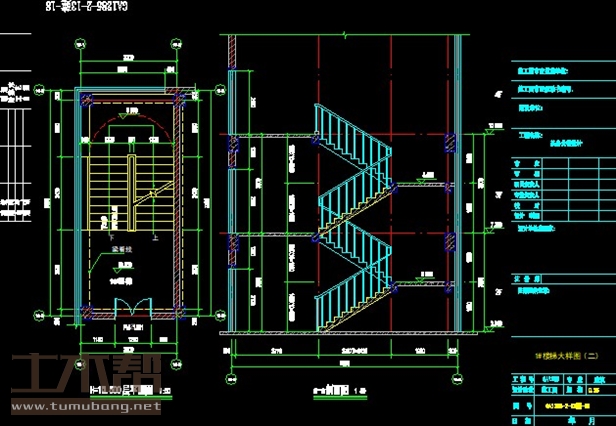

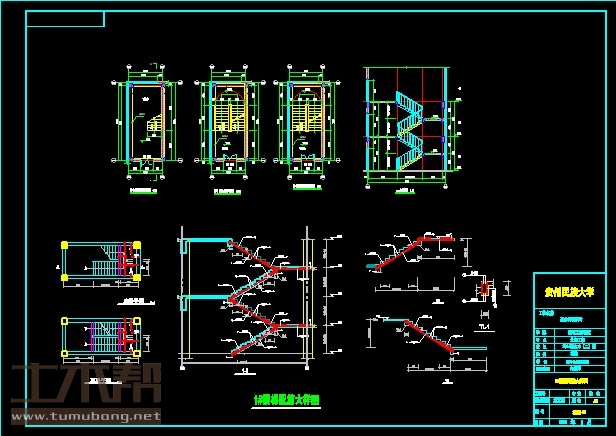

十七.楼梯计算 61

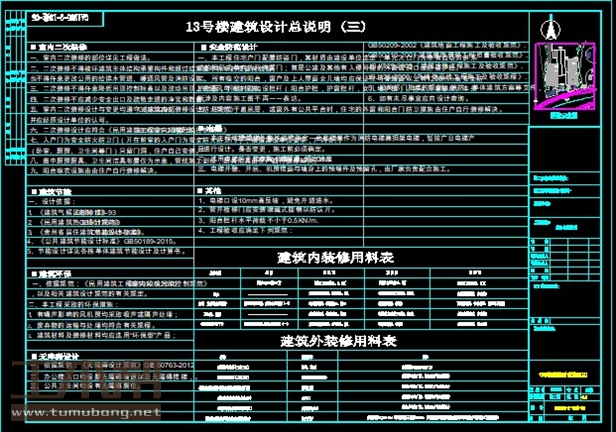

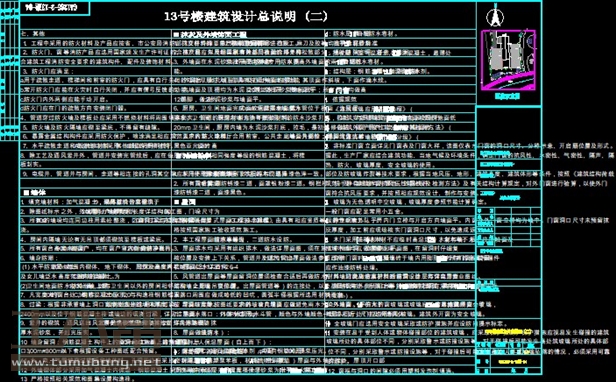

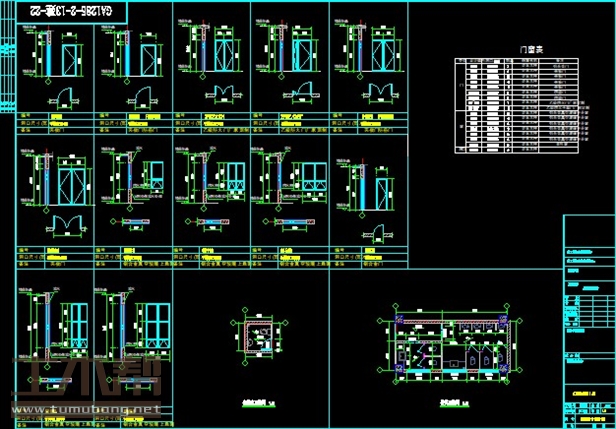

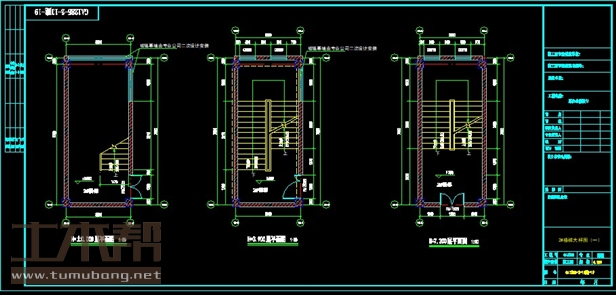

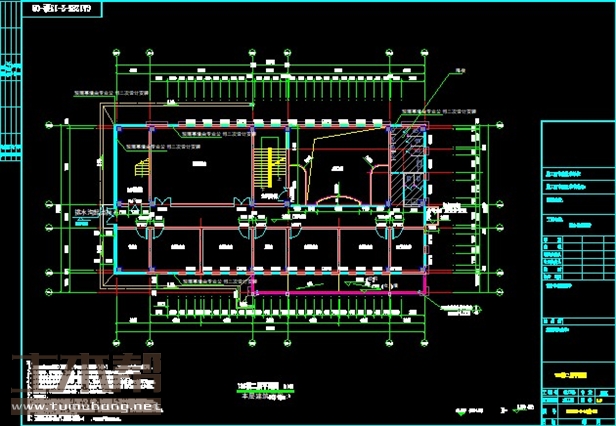

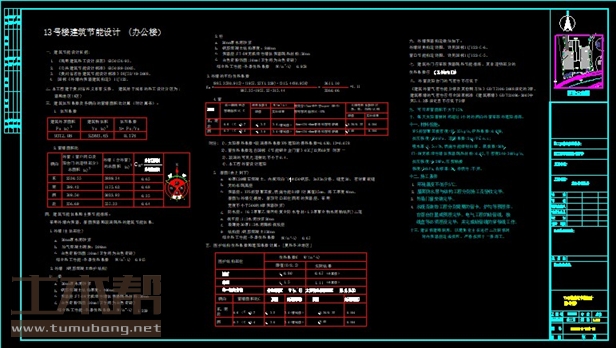

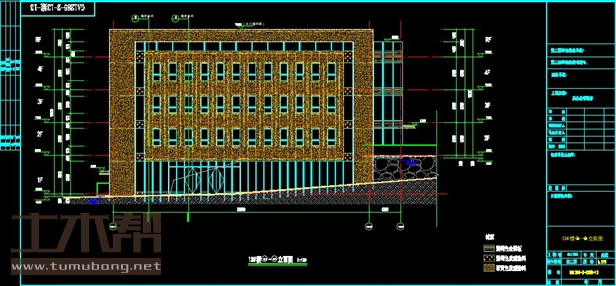

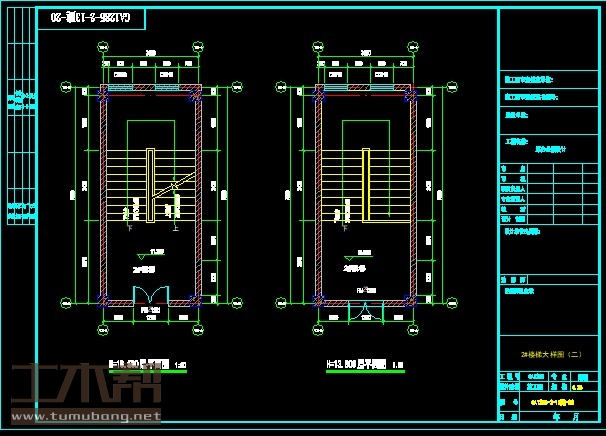

土木工程建筑设计施工图

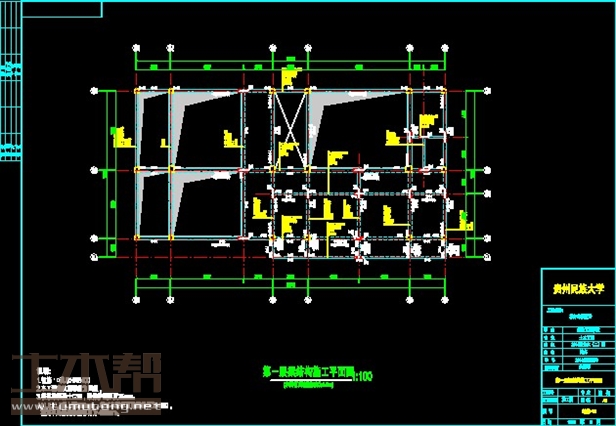

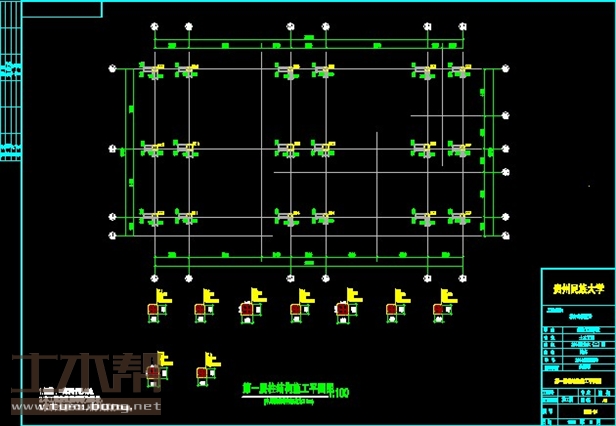

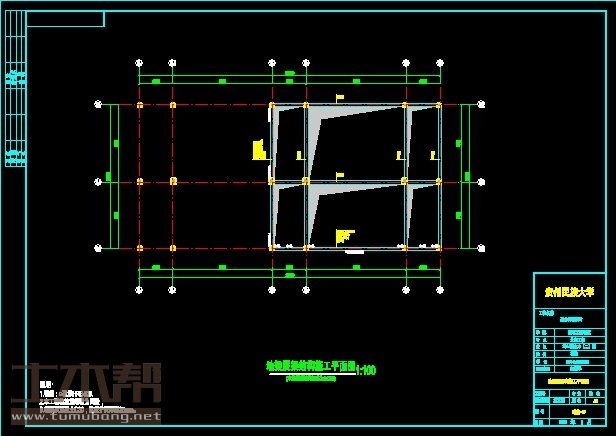

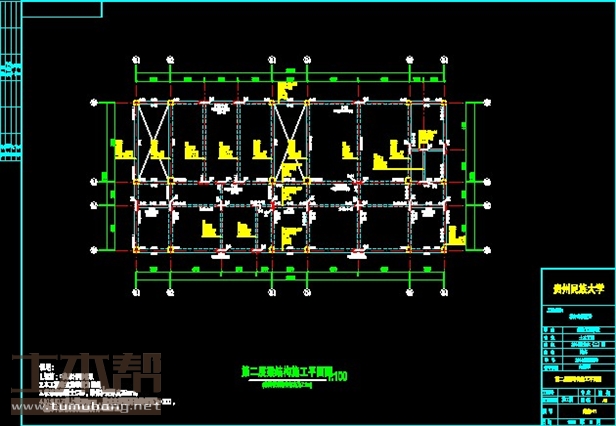

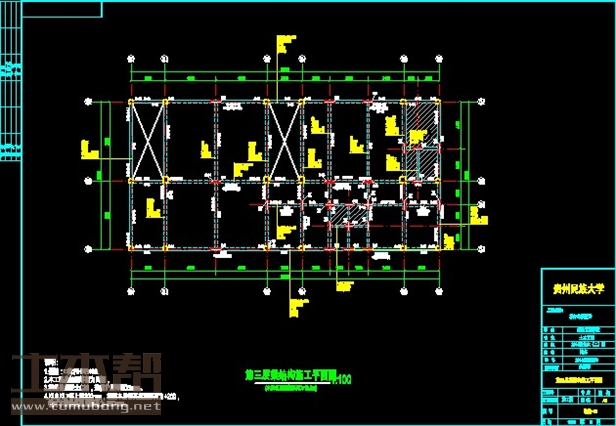

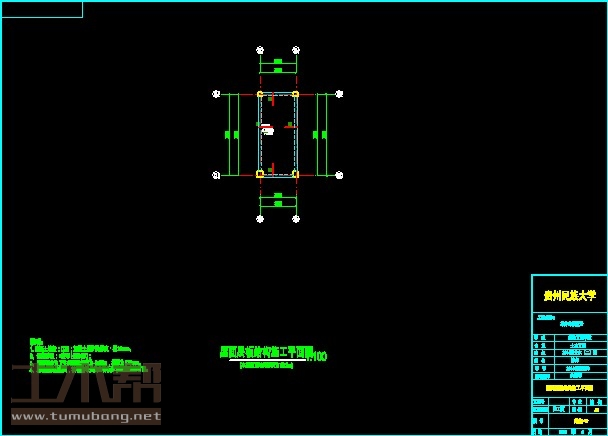

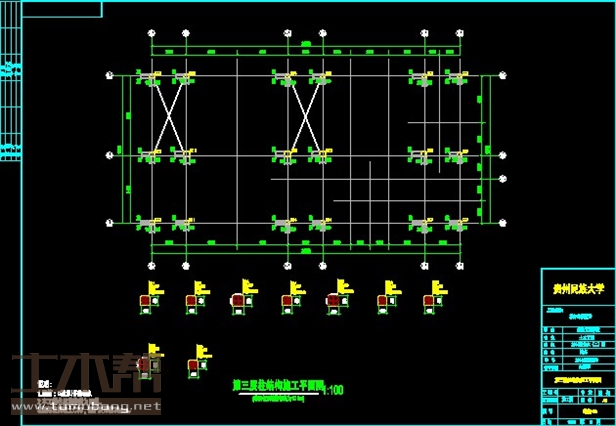

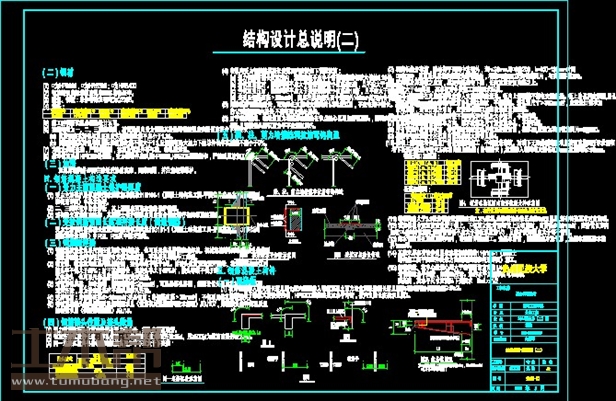

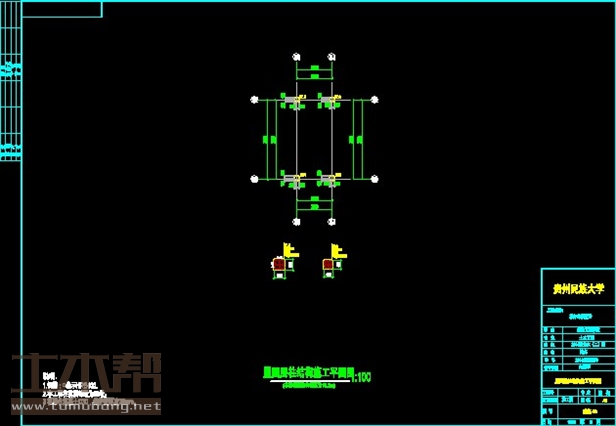

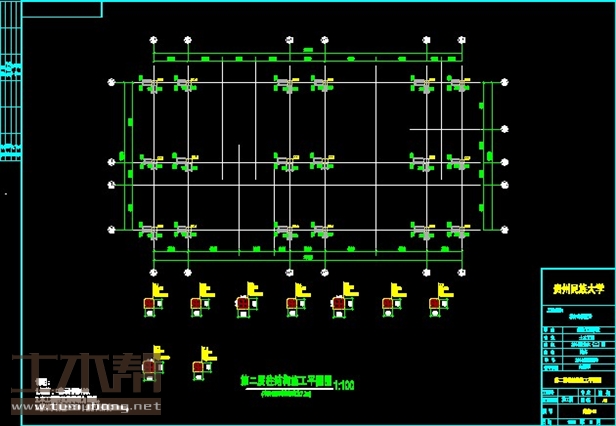

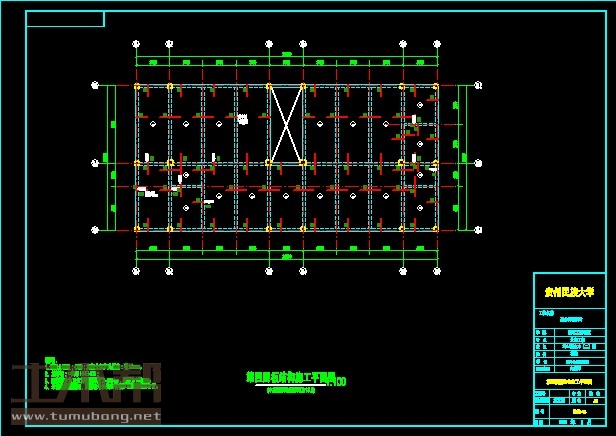

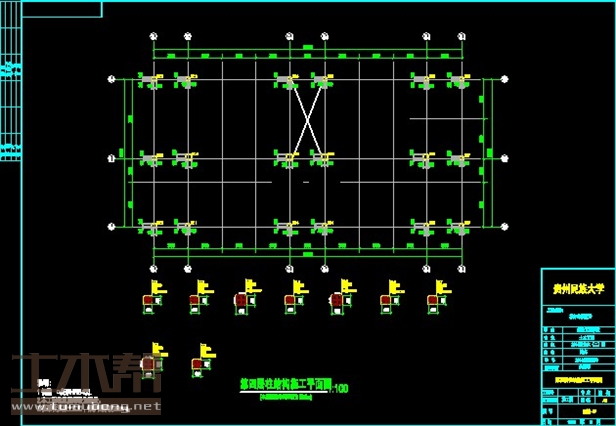

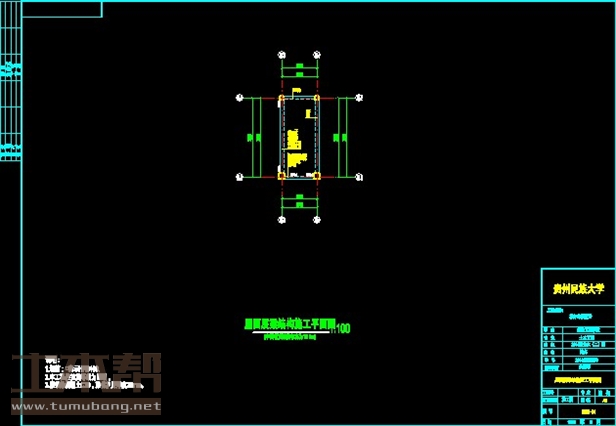

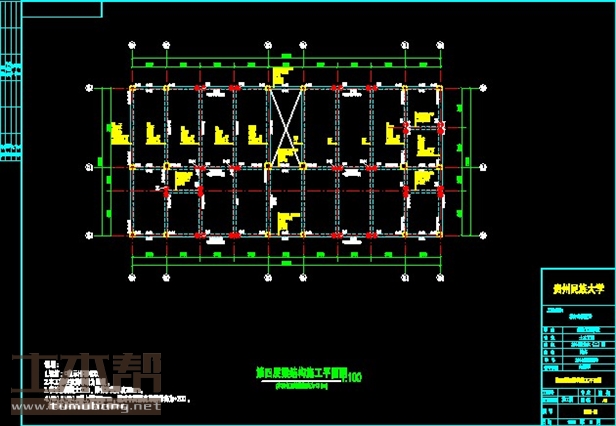

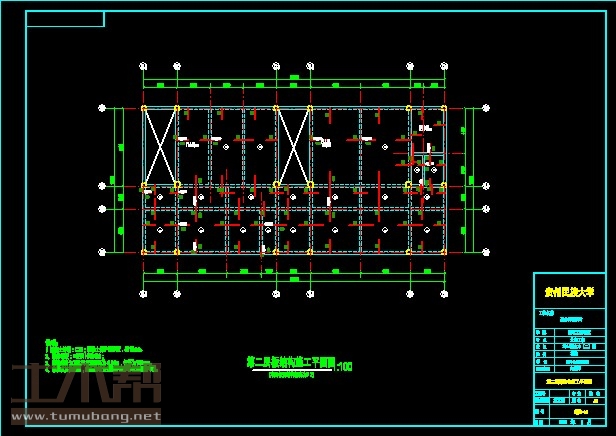

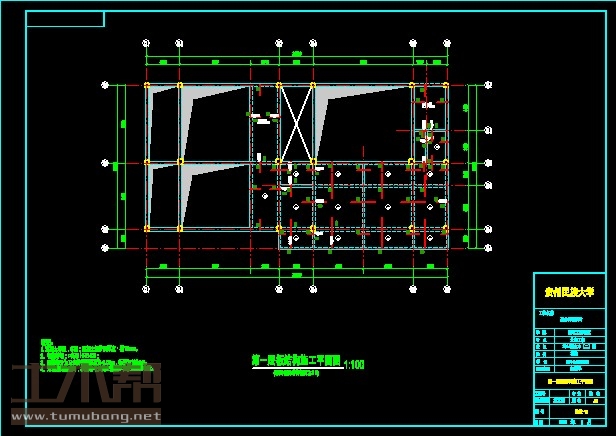

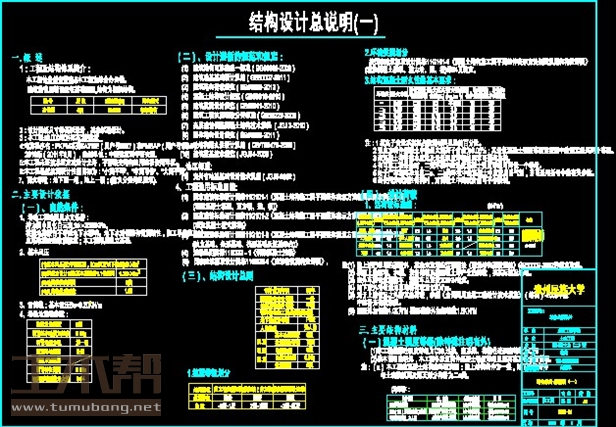

土木工程结构设计施工图

土木工程施工组织设计图
