5层框架结构旅馆,土木工程建筑结构毕业设计,长39米,宽15.3米,面积3580平方米

土木工程建筑设计说明书

建筑长39m,宽15.3m.一榀框架层高3.9m,柱距4.5m,3跨,跨度6m,3.3m,6m;
一层:大厅11.7m*9.3m*1间,客房3.9m*6m*10间,旅客物品寄存室3.9m*6m*间,酒店早点餐厅7.8m*6m*1间,早点厨房3.9m*6m*间,保安室3.9m*6m*间;
二层:客房3.9m*6m*16间,消防控制室3.9m*6m*间,办公室及服务台7.8m*6m*1间;
三~四层:客房3.9m*6m*16间,消防控制室3.9m*6m*间,办公室及服务台7.8m*6m*1间;
五层:客房3.9m*6m*16间,消防控制室3.9m*6m*间,办公室及服务台7.8m*6m*1间;

土木工程结构设计计算书

20341结构设计计算书-目录
第一章 设计资料 1
1.1工程概况 1
1.2设计资料 1
第二章 结构体系与承重方案的选取 2
2.1结构体系的选择 2
2.2承重方案的选择 2
第三章 建筑材料的选择 5
3.1钢筋的选择 5
3.2混凝土强度等级的选用 5
第四章 框架构件与截面尺寸确定 6
4.1框架梁尺寸选择 6
4.2框架柱截面尺寸的确定 7
4.3 板的尺寸的确定 9
第五章 计算简图 9
5.1计算单元 9
5.2计算简图 10
第六章 荷载的计算 12
6.1恒载标准值计算 12
6.2活荷载标准值计算 15
第七章 楼层重力集中荷载计算 16
7.1门窗表 16
7.2各楼层重力集中荷载计算 17
第八章 水平地震作用下框架侧移刚度计算 22
8.1横梁线刚度 22
8.2横向框架柱的侧移刚度D值 22
8.3横向水平荷载作用下框架结构的内力和侧移计算 25
第九章 水平地震作用下框架内力计算 29
9.1各层柱剪力及弯矩计算 30
9.2梁端弯矩、剪力及柱轴力的计算 32
9.3横向水平地震作用下的弯矩、剪力和轴力如图9-1、9-2、9-3 33
第十章 风荷载的计算 35
10.1风荷载标准值的计算 35
10.2左风荷载标准值 37
10.3计算各梁柱的线刚度 和 ，见表8-1、8-3 37
10.4风荷载剪力计算 37
10.5计算各柱抗侧移刚度D,见表8-4，8-5 38
10.6确定柱的反弯点高度，见表9-1，9-2 38
10.7计算各柱剪力和柱端弯矩，见表10-3、10-4 38
10.8、计算梁端弯矩及柱轴力 39
10.9风荷载作用下的弯矩、剪力和轴力见图10-4、10-5、10-6 39
第十一章 竖向荷载作用下的内力计算 42
11.1、横向框架结构的荷载计算 42
11.2.内力计算 46
11.3梁端弯矩的调幅 53
11.4重力荷载代表值下梁端剪力及柱轴力的计算 54
11.5 重力荷载代表值作用下梁柱剪力及轴力图 58
第十二章 内力组合 62
12.1结构抗震等级 62
12.2内力组合 62
第十三章 框架结构的截面设计 77
13.1框架柱的配筋计算 77
13.2框架梁的截面设计计算 84
13.3框架梁柱节点设计 87
第十四章 次梁的设计 89
14.1 荷载设计值计算 89
14.2 内力计算 89
14.3 承载力计算 90
14.4 配筋计算 90
14.5 斜截面受剪承载力计算 91
第十五章 楼板设计 91
15.1计算单向楼板布置图 91
15.2 荷载设计值 92
15.3 双向板设计 92
15.4 单向板设计 96
第十六章 楼梯设计 97
16.1楼梯平面布置 97
16.2斜板的设计 97
16.3平台板的设计 99
16.4平台梁设计 100
第十七章 框架结构柱下基础设计 102
17.1独立基础设计 102
17.2对B柱与C柱柱下联合基础设计 111
参考文献 115

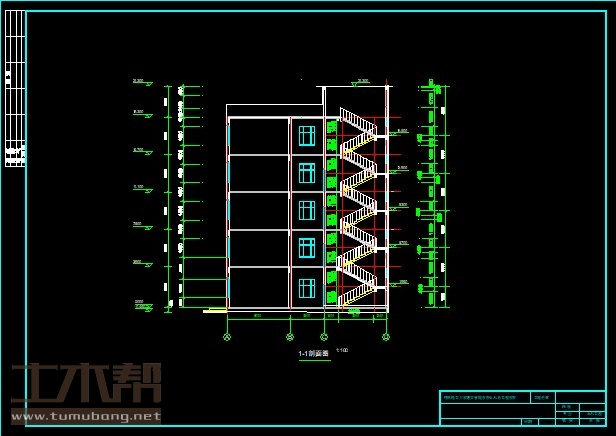

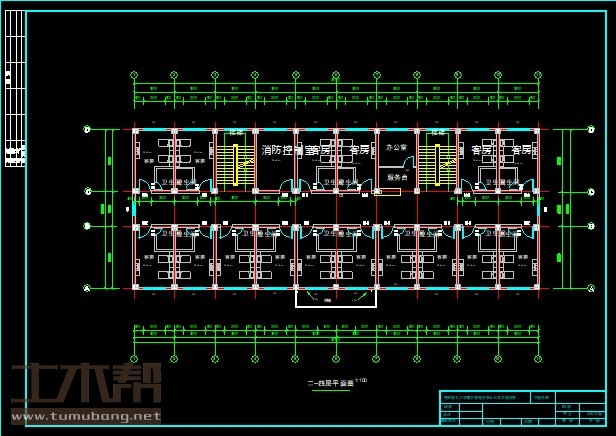

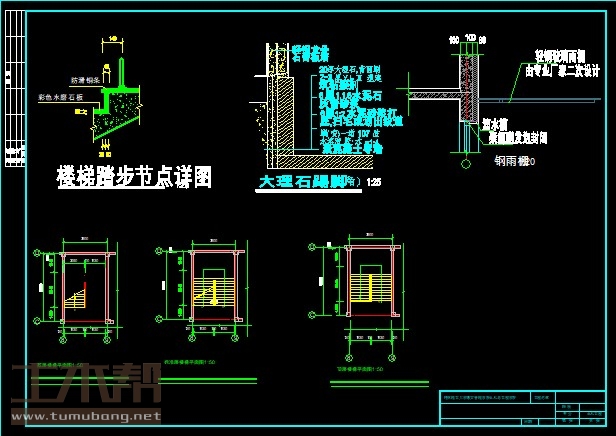

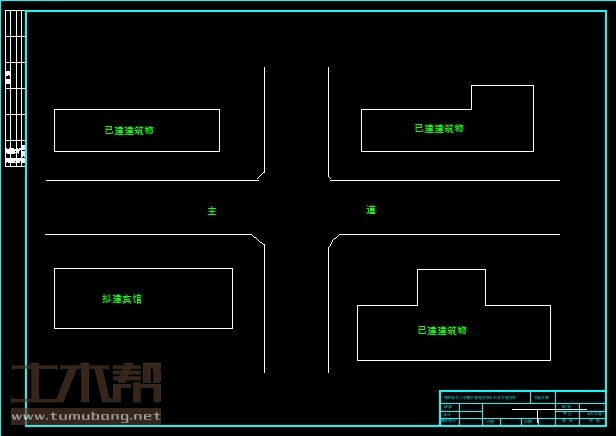

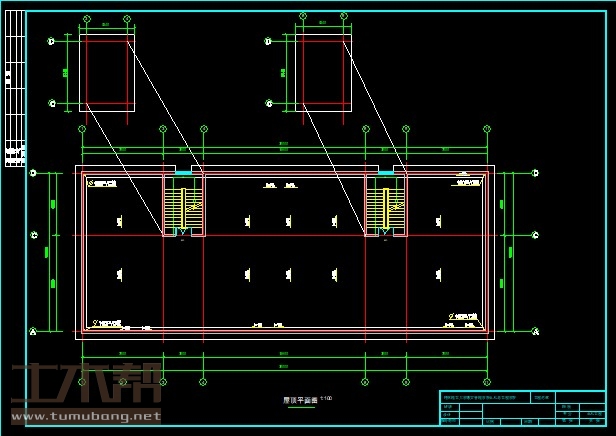

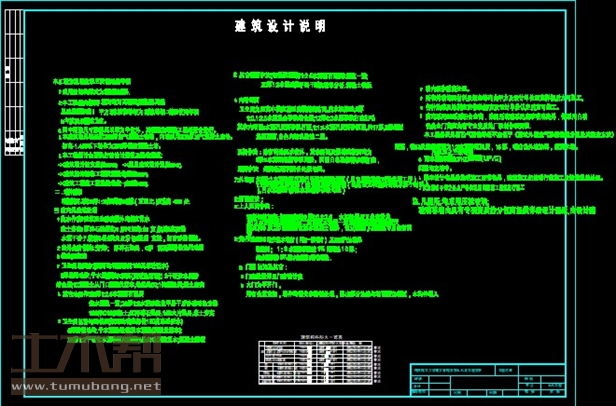

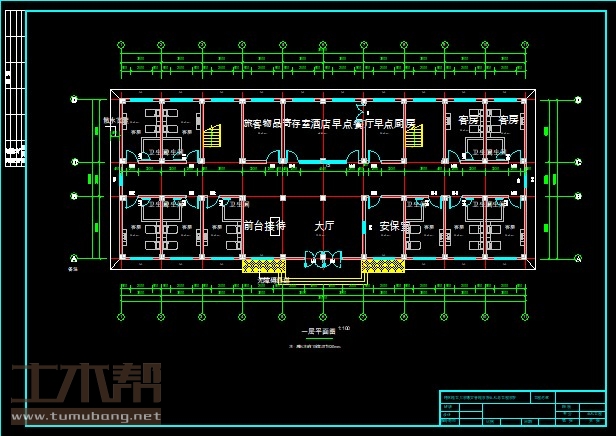

土木工程建筑设计施工图

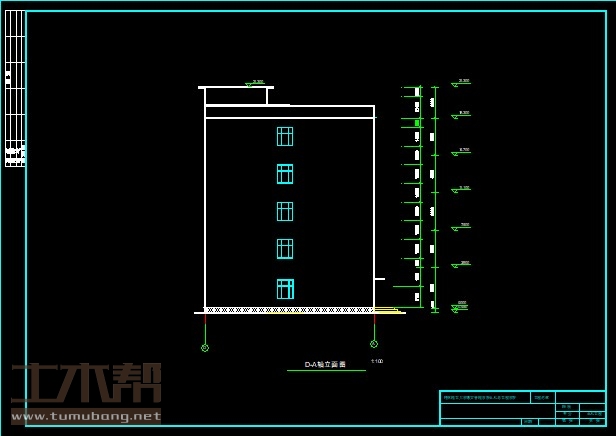

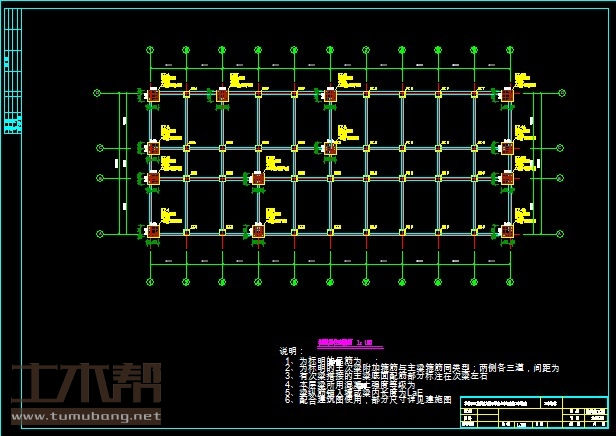

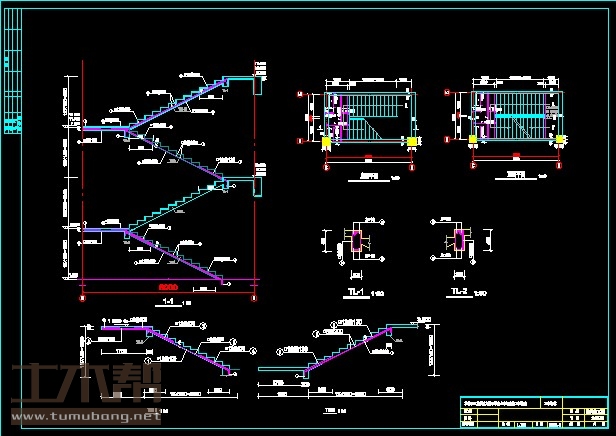

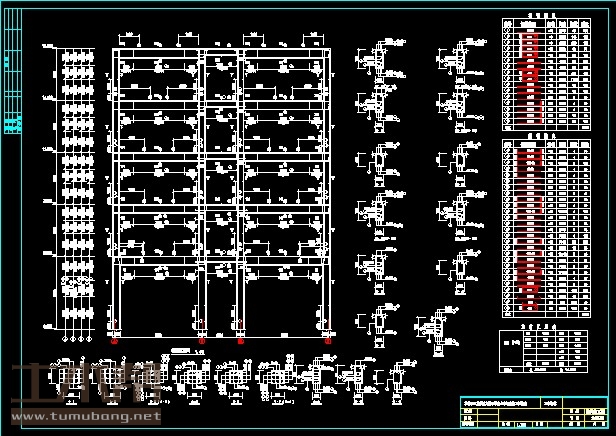

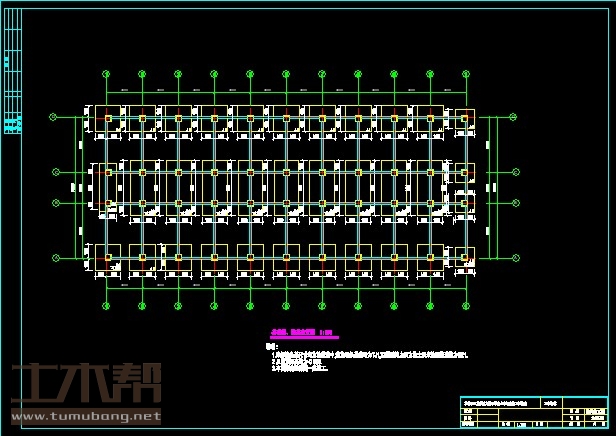

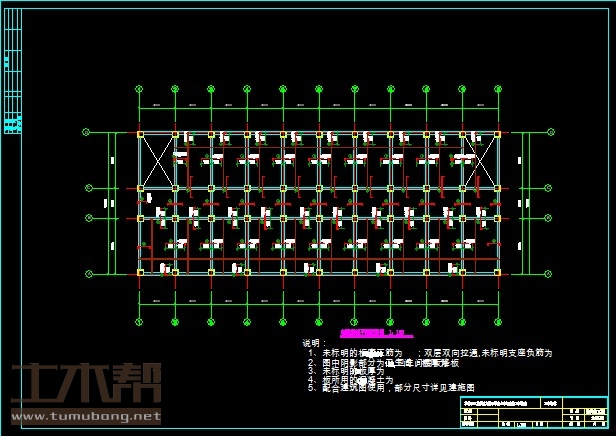

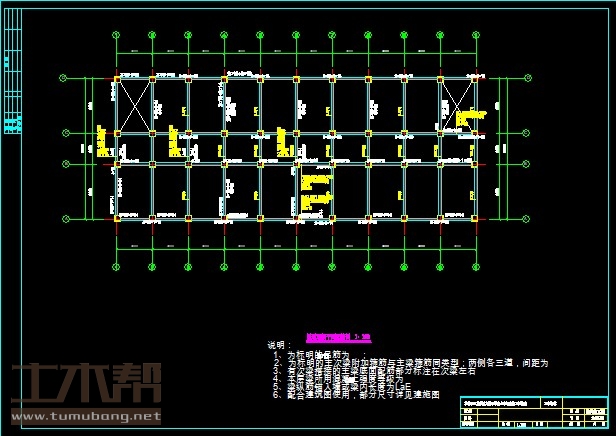

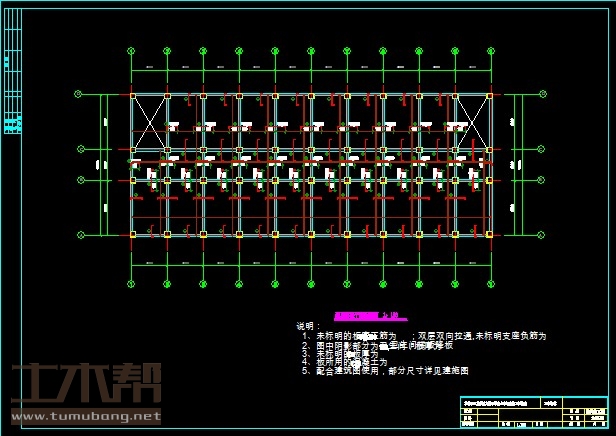

土木工程结构设计施工图
