5层框架结构宿舍楼,土木工程建筑结构毕业设计,长65.13米,宽15.3米,面积4430平方米

土木工程建筑设计说明书

建筑长65.13m,宽15.3m.一榀框架层高3.6m,柱距6m,3跨,跨度6.6m,2.1m,6.6m;
一层:餐厅10.8*15.3*1间,接待室9*6.6*3间,传达值班室9*6.6*1间,宿舍6*6.6*7间,储藏室3*6.6*1间;
二层:档案室9*6.6*1间,资料室9*6.6*1间,宿舍6*6.6*12间,储藏室3*6.6*1间;
三~四层:宿舍9*6.6*2间、6*6.6*12间,储藏室3*6.6*1间;
五层:宿舍6*6.6*6间,活动室9*6.6*1间,会议室17.79*6.6*1间,阅览室15*15.3*1间;

土木工程结构设计计算书

20339结构设计计算书-目录
1 前 言 1
2．建筑设计 2
2.1 设计基本资料 2
2.2 建筑设计说明 2
2.3 建筑细部具体构造做法 4
3 结构设计 6
3.1 结构布置及计算简图的确定 6
4 荷载计算 9
4.1 屋面及楼面的永久荷载标准值 9
4.2 屋面及楼面可变荷载标准值 9
4.3 梁、柱、墙、窗、门重力荷载计算 9
4.4 计算重力荷载代表值 10
5 横向框架侧移刚度计算 13
5.1 计算梁、柱的线刚度 13
5.2 计算柱的侧移刚度 13
6 横向水平荷载作用下框架结构的内力和侧移计算 16
6.1 横向水平地震作用下的框架结构的内力计算和侧移计算 16
6.2 横向风荷载作用下框架结构内力和侧移计算 23
7 竖向荷载作用下横向框架结构的内力计算 29
7.1 计算单元 29
7.2 荷载计算 29
7.3 内力计算 34
8 框架内力组合 46
8.1 结构抗震等级 46
8.2 框架梁内力组合 46
8.3 框架柱内力组合 49
9 截面设计 51
9.1 框架梁设计 51
9.2 框架柱设计 54
10 基础设计 61
10.1 基础梁截面尺寸的选取 61
10.2 荷载选用 61
10.3基础截面计算 62
10.4地基承载力及基础冲切验算 63
10.5基础底板配筋计算 65
11 楼板设计 67
11.1 荷载设计值 67
11.2 计算跨度 68
11.3 弯矩计算 68
11.4 截面设计 69
12 楼梯设计 72
12.1主楼梯设计 72
12.2次楼梯设计 76
13 雨蓬设计 81
13.1雨蓬板的抗弯承载力计算(取1m板宽) 81
13.2雨蓬梁在弯剪扭作用下的承载力计算 82
13.3雨蓬的抗倾覆验算 84
14 楼面连续梁计算 85
14.1荷载计算 85
14.2连续梁正截面计算 85
14.3连续梁斜截面受剪承载力计算 86
参考文献 87
致谢 88
附 录 89

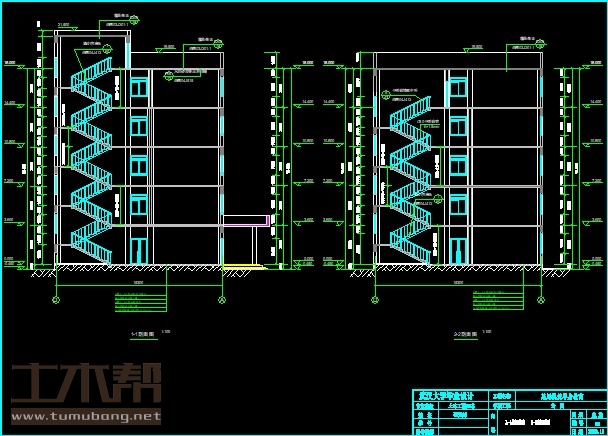

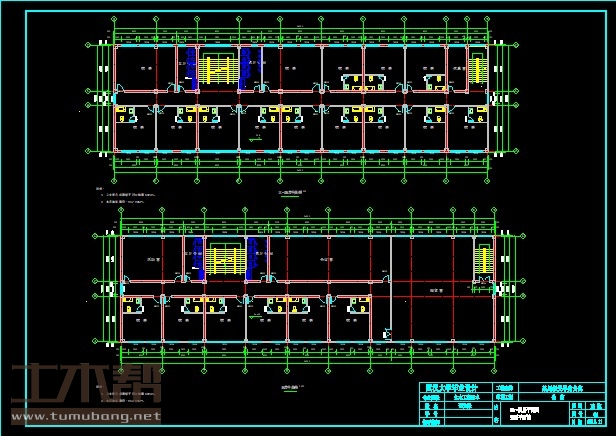

土木工程建筑设计施工图

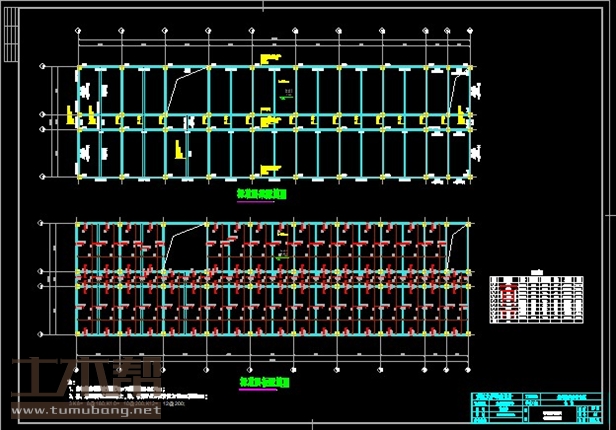

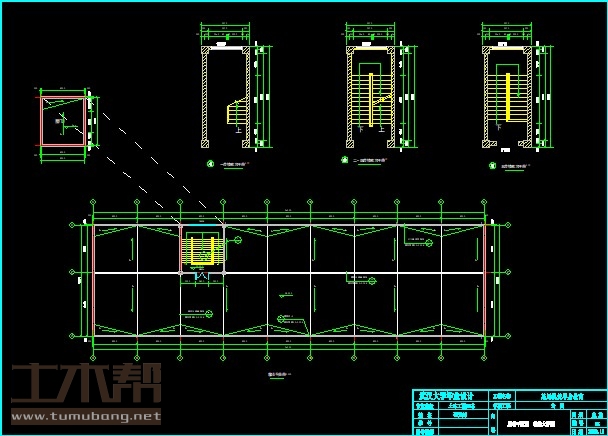

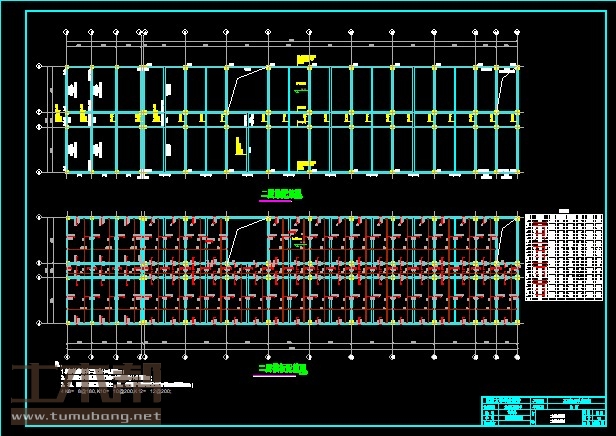

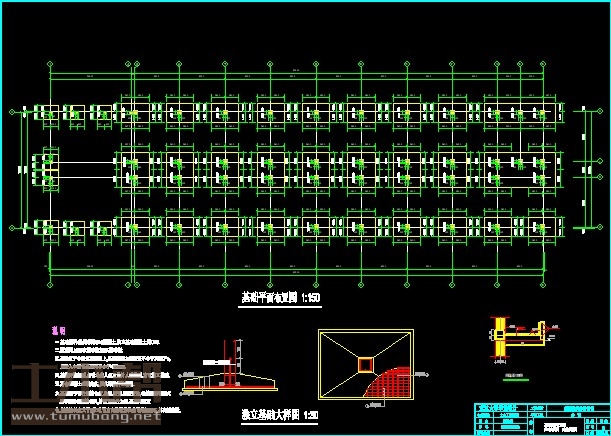

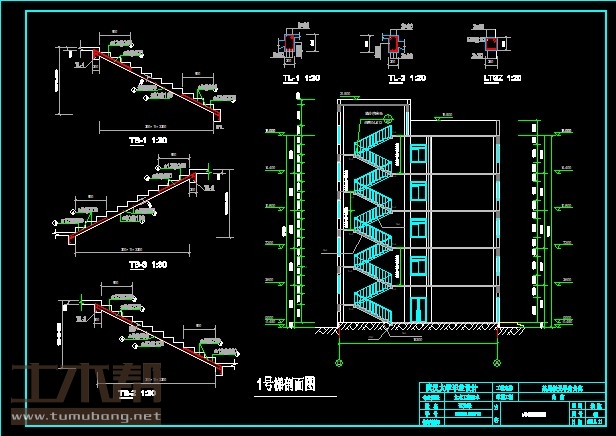

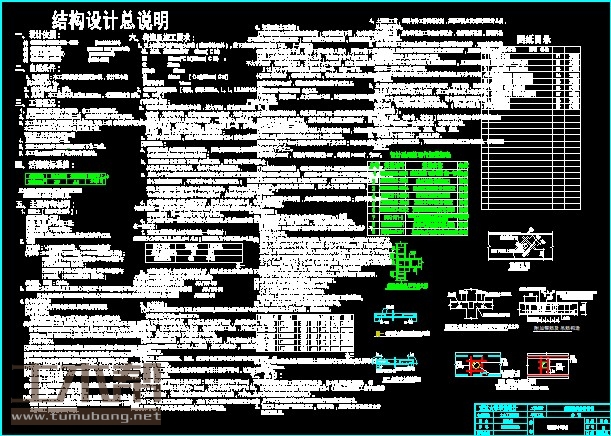

土木工程结构设计施工图

土木工程施工组织设计图
