6层框架结构商住楼,土木工程建筑结构毕业设计,长63.5米,宽10.8米,面积3730平方米

土木工程建筑设计说明书

建筑长63.5m,宽10.8m.一榀框架层高3m,柱距3.1m,2跨,跨度4.2m,6m;
一层:商铺4.3*11.1*6间、5*11.1*6间;
二~六层:卧室3.1*4.2*6间、4.3*4.8*6间,客厅5*5.6*6间,厨房3.7*1.8*6间;

土木工程结构设计计算书

20333结构设计计算书-目录
摘 要 I
ADstract II
1 建筑设计说明 1
1.1设计概况 1
1.2 建筑平面设计 2
1.2.1使用部分平面设计 2
1.2.2交通联系部分设计 3
1.3 建筑剖面设计 3
1.4 建筑立面设计 3
2 结构方案设计 1
2.1主体结构的选型 1
2.2基本假定 1
2.3基础的选择 1
2.4荷载计算 1
2.5结构构件尺寸的基本确定 1
3 横向荷载作用下框架结构的内力计算 3
3.1.1荷载标准计算 3
3.1.2 风荷载计算 4
3.1.3 反弯点高度 4
3.1.4风荷载作用下柱的内力 5
3.1.5抗侧移验算 7
3.1.6风荷载的梁端剪力 7
3.1.7柱的轴力计算 7
3.1.8各层梁端弯矩计算 8
4 竖向荷载作用下框架结构的内力计算 11
4.1屋面、楼面荷载计算 12
4.3横向框架KJ-7梁端弯矩计算 14
4.4横向框架KJ-7梁端剪力及柱轴力计算 18
5 横向框架内力组合 22
5.1横向框架梁内力组合 22
5.2横向框架柱内力组合 26
6 框架梁柱截面设计 30
6.1 框架梁截面设计 30
6.2框架柱截面设计 36
7 基础设计 44
7.1设计资料 44
7.2柱下独立基础 44
1 基础荷载 44
2 确定基础底面尺寸 44
3 计算基底内力 45
4 偏心荷载作用下地基承载力验算 45
5 基础高度验算 46
6 底板配筋计算 46
8 板的配筋计算 48
8.1板配筋说明 48
8.2二层板的平面布置 48
9 楼梯的设计 53
9.1楼梯尺寸的确定 53
9.2梯段板的设计 53
9.3平台板的设计 54
9.4平台梁的设计 54
致 谢 56
参考文献 57

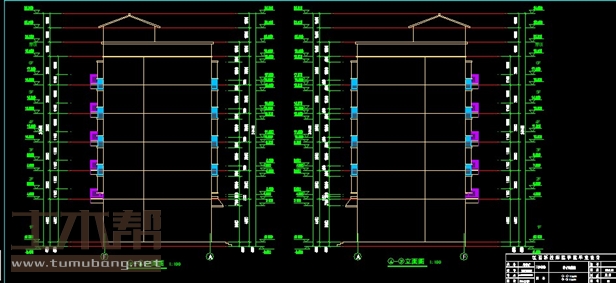

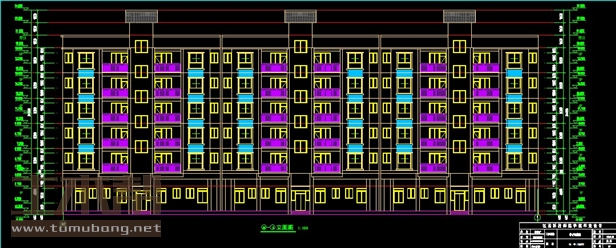

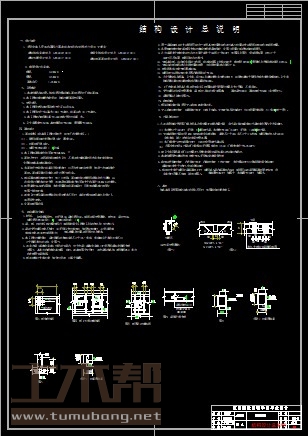

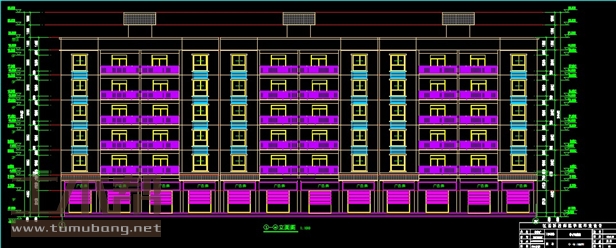

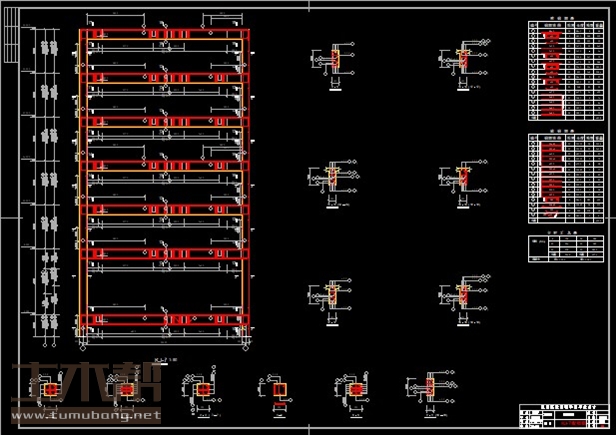

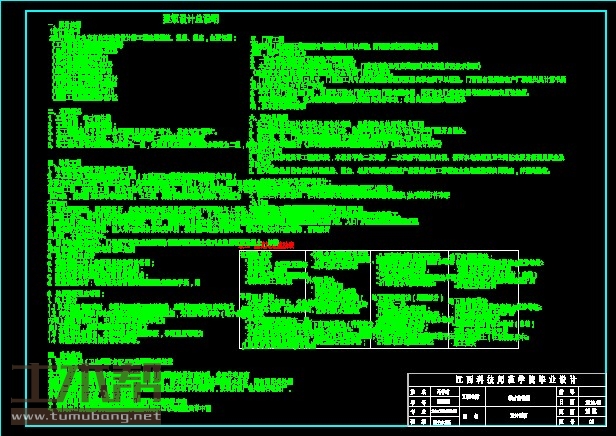

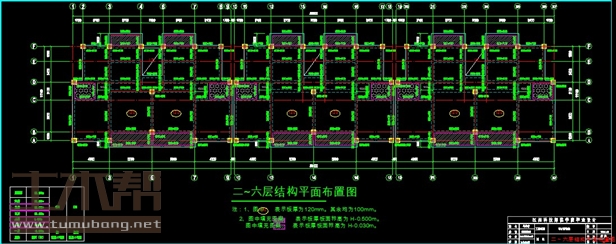

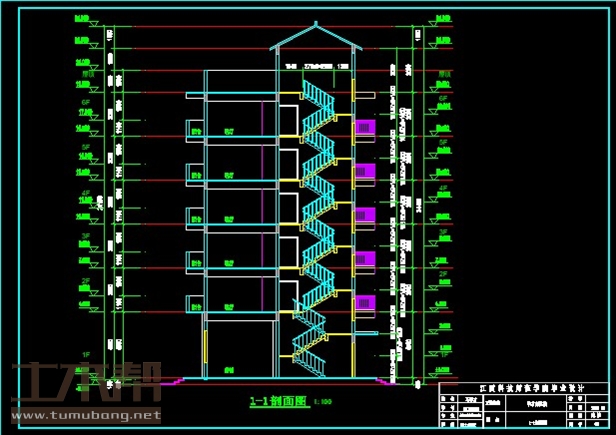

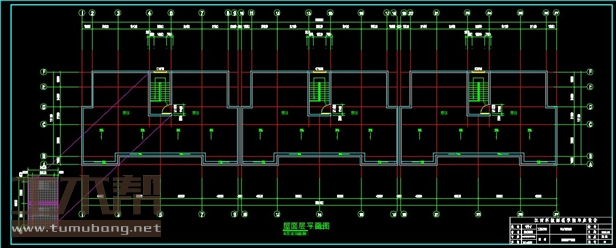

土木工程建筑设计施工图

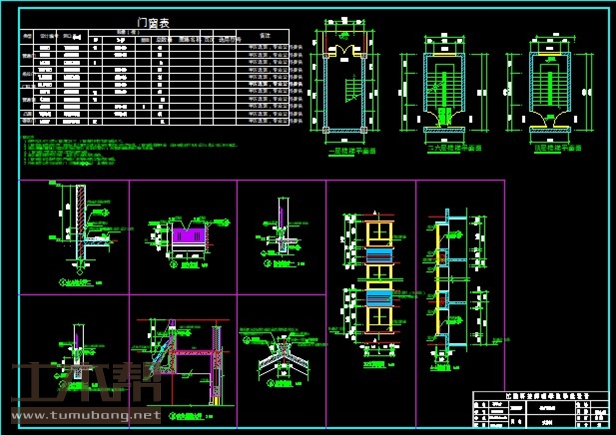

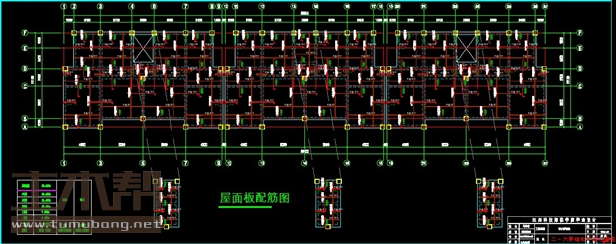

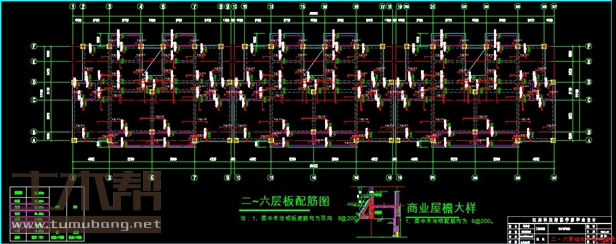

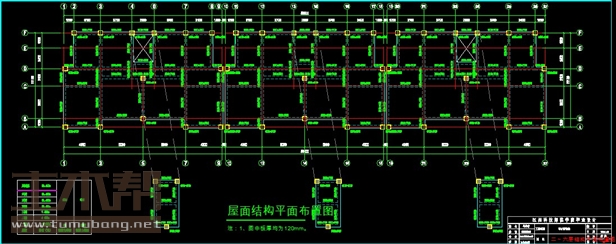

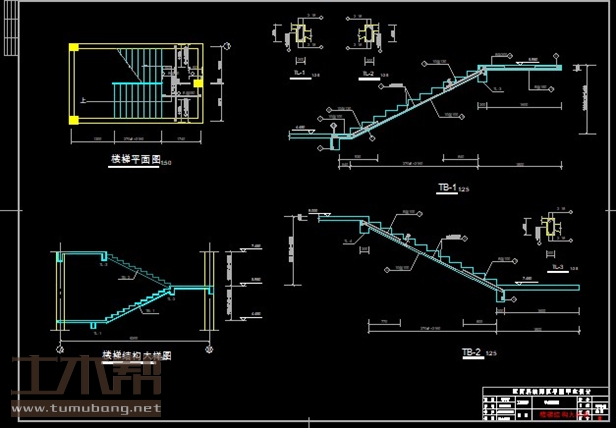

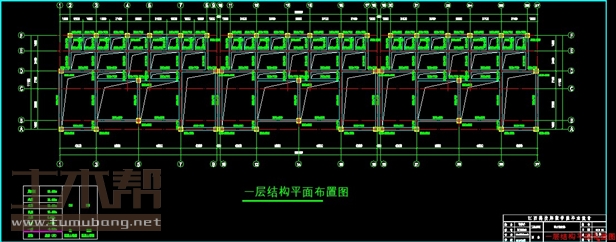

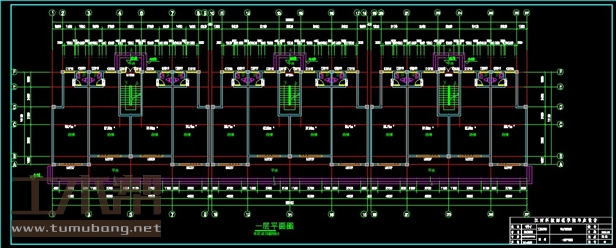

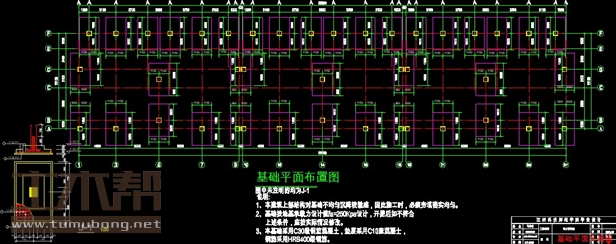

土木工程结构设计施工图
