5层框架结构教学楼,土木工程建筑结构毕业设计,长71.7米,宽19.3米,面积5080平方米

土木工程建筑设计说明书

建筑长71.7m,宽19.3m.一榀框架层高3.9m,柱距4.8m,3跨,跨度6.3m,2.7m,6.3m;
一层:教室9*6.3*6 间、8.7*6.3*1间,值班室4.8*6.3*2间,A型办公室4.8*6.3*1间;
二层:教室14.4*6.3*4间、11.4*6.3*1间,教师休息室4.8*6.3*4间、4.2*6.3*2间,休息室4.8*6.3*1间,办公室4.8*6.3*1间;
三~四层:教室14.4*6.3*7间、11.4*6.3*1间、9.6*6.3*2间,办公室4.8*6.3*1间;
五层:教室14.4*6.3*5间、16.2*6.3*1间、9.6*6.3*2间、7.8*6.3*1间,休息室4.8*6.3*1间,办公室4.8*6.3*1间;

土木工程结构设计计算书

20328结构设计计算书-目录
1 建筑设计 1
1.1 工程概况 1
1.1.1建筑规模 1
1.1.2安全等级及防火等级 1
1.1.3结构形式 1
1.1.4 使用要求 1
1.2 平面设计 1
1.2.1 房间设计 1
1.2.2厕所设计 2
1.2.3防火设计 2
1.3交通联系部分的平面设计 2
1.3.1 过道设计 2
1.3.2 楼梯的设计 2
1.3.3 门厅、过厅及出入口的设计 2
1.4 体型、立面设计 2
2 结构设计 3
2.1 结构设计资料 3
2.2 结构选型与布置 3
2.3 框架结构计算简图 3
2.3.1框架几何尺寸 4
2.3.2框架计算简图 6
2.2.3框架刚度计算 7
2.4 框架结构荷载计算 9
2.4.1荷载统计 9
2.4.2板传荷载计算 12
2.5 恒荷载作用下框架内力计算 15
2.5.1 恒荷载作用下框架受荷简图 15
2.5.2 恒荷载作用下框架弯矩计算 15
2.5.3 各节点的弯矩分配系数 16
2.5.4 恒荷载作用下内力计算 17
2.6 活荷载作用下框架内力计算 55
2.6.1 活荷载作用下框架的受荷简图 55
2.6.2 活荷载作用下框架弯矩计算 55
2.6.3 活荷载作用下内力计算 56
2.7 水平地震作用下框架内力计算 64
2.7.1 重力荷载代表值计算 64
2.7.2 水平地震作用下框架侧移验算 66
2.7.3 水平地震作用下框架内力计算 68
2.8 风荷载作用下框架内力计算 72
2.8.1 风荷载标准值 72
2.8.2 风荷载作用下水平位移验算 73
2.8.3 风荷载作用下内力计算 74
2.9 框架内力组合 77
2.9.1 框架梁内力组合 77
2.9.2 框架柱内力组合 77
2.10 截面设计 72
2.10.1 承载力抗震调整系数 72
2.10.2 框架梁截面设计 72
2.10.3 框架柱截面设计 79
2.11 基础设计 88
2.11.1 基础设计方案 88
2.11.2 边柱独立基础计算 89
2.11.3 中柱独立基础计算 91
3. 楼梯设计 93
3.1 楼梯板计算 93
3.2平台板计算 94
3.3 平台梁计算 95
致 谢 97
参考文献 98

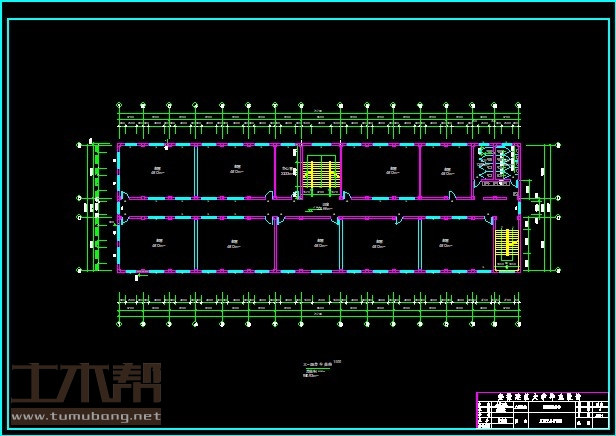

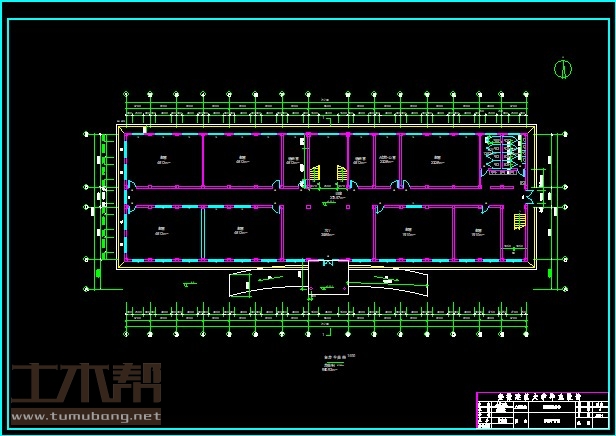

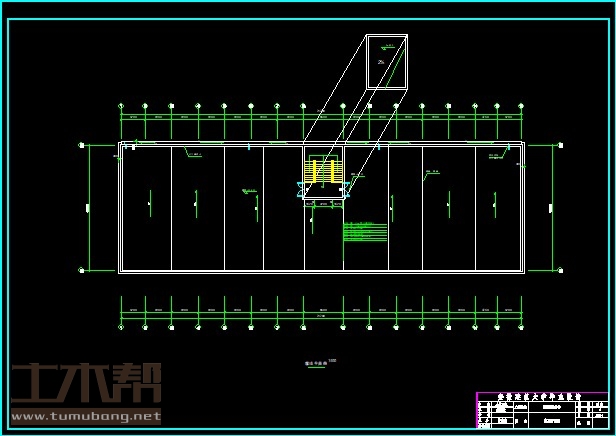

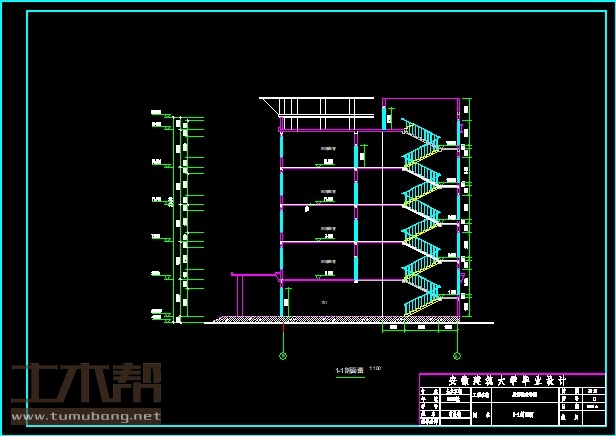

土木工程建筑设计施工图

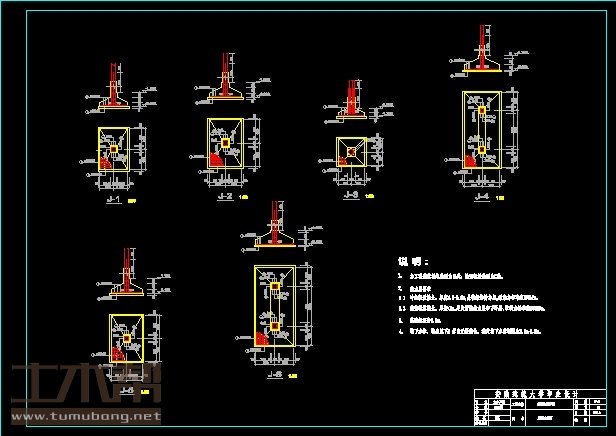

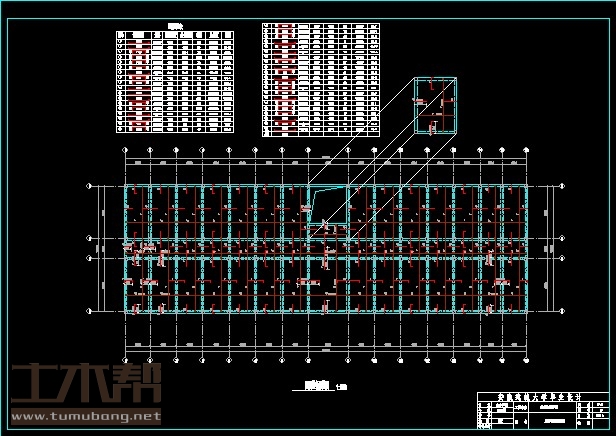

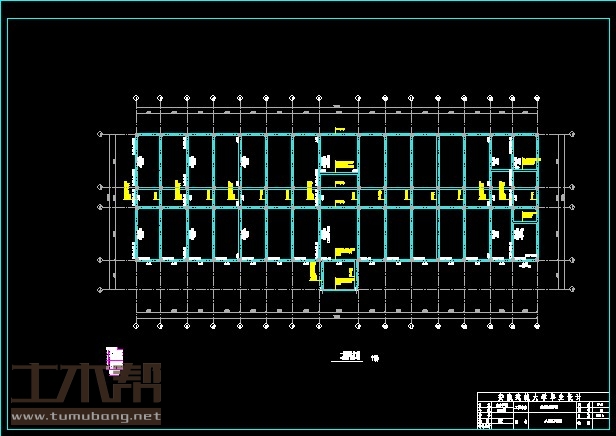

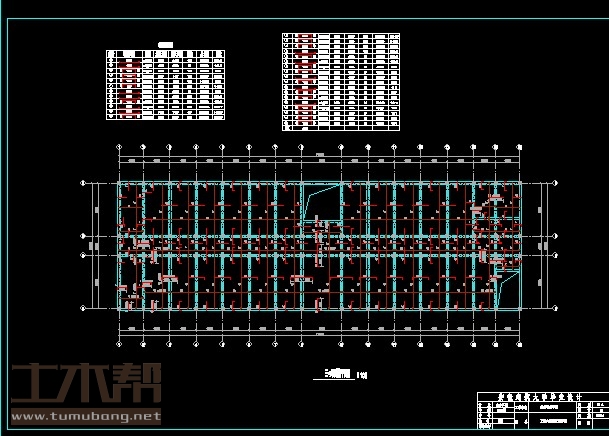

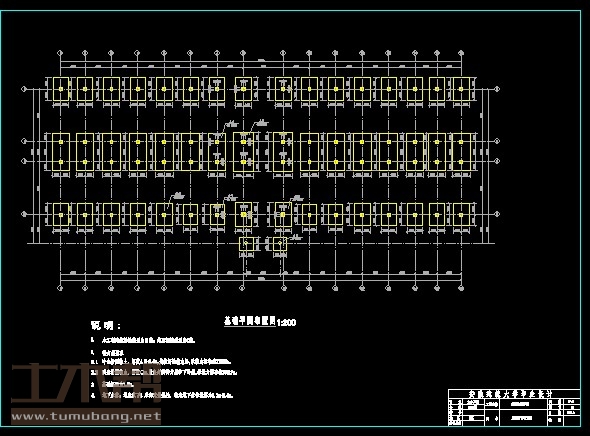

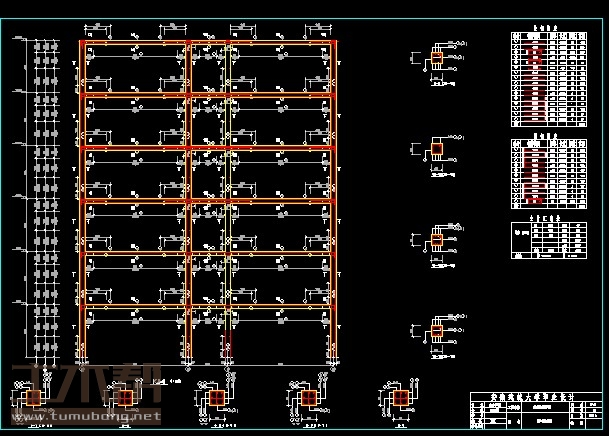

土木工程结构设计施工图

土木工程施工组织设计图
