5层框架结构教学楼,土木工程建筑结构毕业设计,长71.7米,宽19.3米,面积4300平方米

土木工程建筑设计说明书

建筑长71.7m,宽19.3m.一榀框架层高3.9m,柱距4.8m,3跨,跨度6.3m,2.7m,6.3m;
一层:教室9*6.3*4间、14.4*6.3*1间,值班室4.8*6.3*1间,多媒体教室21.4*6.3*1间,会客厅19.2*6.3*1间,配电房3.9*6.3*1间;
二层:教室14.4*6.3*6间、9.6*6.3*2间,教师休息室4.8*6.3*1间,计算机室16.2*6.3*1间;
三~四层:教室14.4*6.3*6间、9.6*6.3*1间,教师休息室4.8*6.3*1间,多媒体教室13.8*6.3*1间;
五层:教室14.4*6.3*4间、9.6*6.3*4间,教师休息室4.8*6.3*2间,教学器材仓库7.8*6.3*1间;

土木工程结构设计计算书

20327结构设计计算书-目录
摘 要 1
ABSTRACT II
1.设计概况 1
1.1设计依据 1
1.2工程概况 1
1.3设计资料 1
2.建筑设计 2
2.1平面设计 2
2.2剖面设计 2
2.3 立面设计 2
2.4 建筑构造设计 3
3. 结构布置及计算简图 3
3.1结构选形 3
3.2结构布置 4
3.3梁柱截面尺寸的初步确定 5
3.4 结构计算简图 6
4. 荷载计算 7
4.1恒荷载计算 7
4.2 活荷载计算 10
4.3 风荷载计算 11
4.4 重力荷载代表值 12
5. 框架内力计算 13
5.1 水平地震作用下的侧移验算 13
5.2 水平地震作用下框架内力计算 17
5.3 风荷载作用下框架的层间侧移验算 21
5.4 风荷载作用下框架内力计算 21
5.5 恒荷载作用下的荷载效应 24
5.6 活荷载作用下的荷载效应 31
6. 横向框架内力组合 36
6.1框架梁内力组合 36
6.2 框架柱的内力组合 36
7. 框架结构配筋计算 37
7.1框架梁配筋计算 37
7.2框架柱配筋计算 40
8 现浇板配筋计算 44
8.1 荷载计算 44
8.2 内力计算 45
9. 板式楼梯设计 47
9.1 梯斜板 47
9.2平台板计算 48
9.3平台梁计算 49
10. 基础设计 50
10.1荷载计算 50
10.2基础底面尺寸 51
10.3基础高度验算 52
10.4底面配筋 53
参考文献 55
附录 A 56
附录B 58
附录C 60
附录D 64
致 谢 70

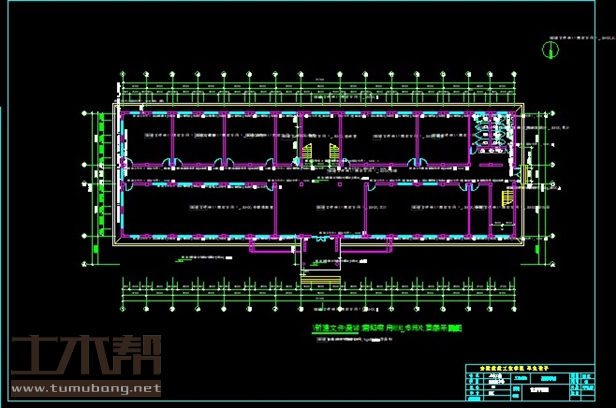

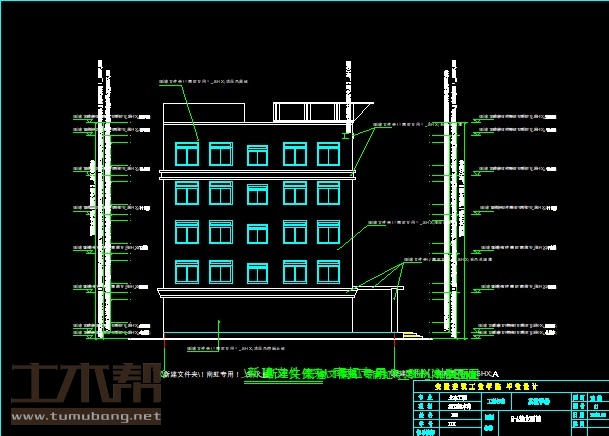

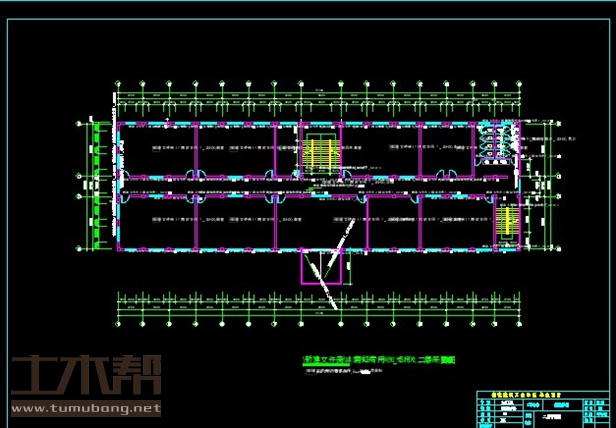

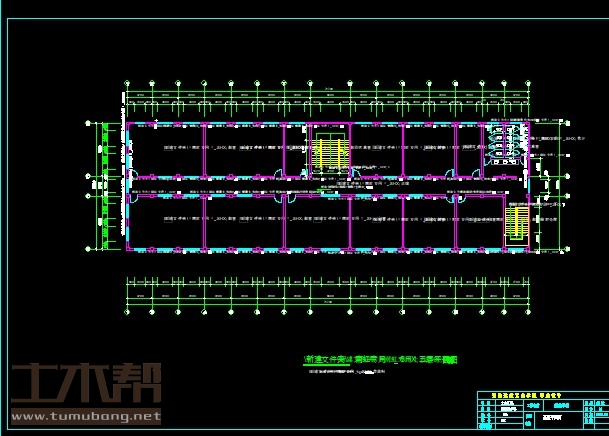

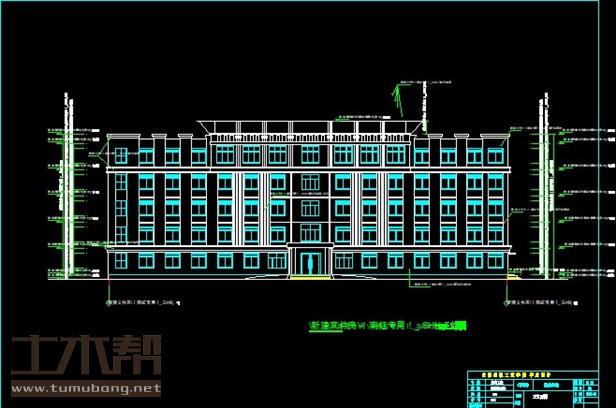

土木工程建筑设计施工图

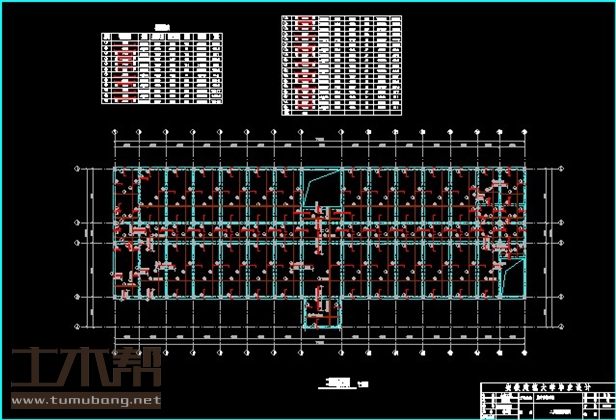

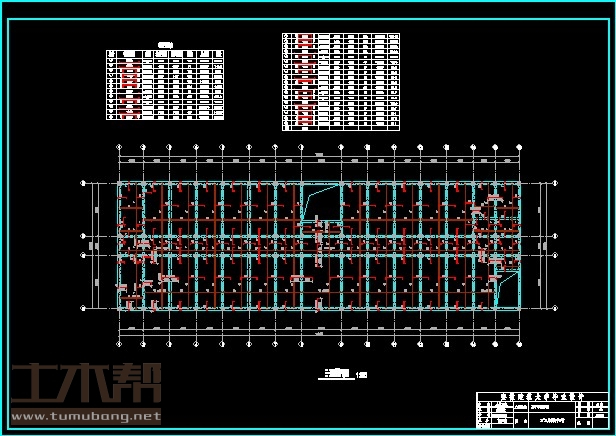

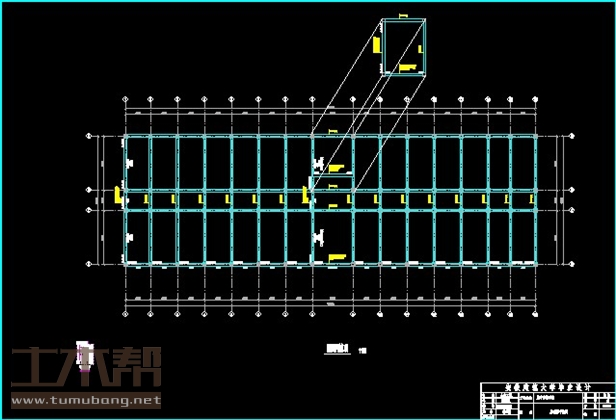

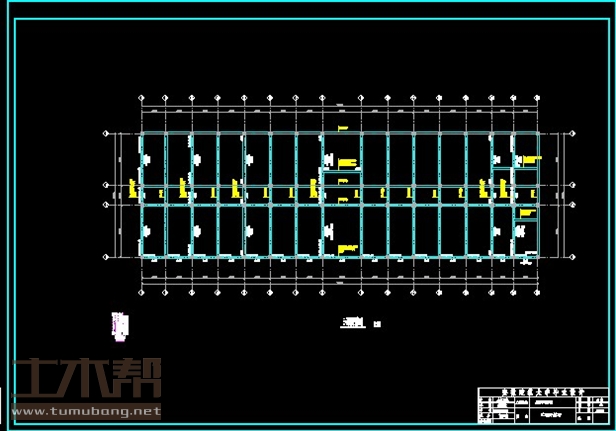

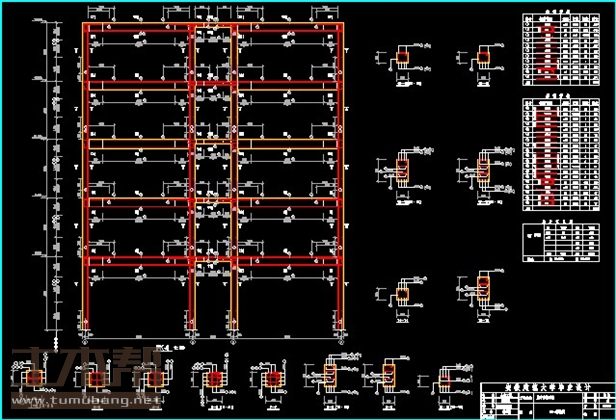

土木工程结构设计施工图
