5层框架结构办公楼,土木工程建筑结构毕业设计,长55.4米,宽14.6米,面积4044平方米

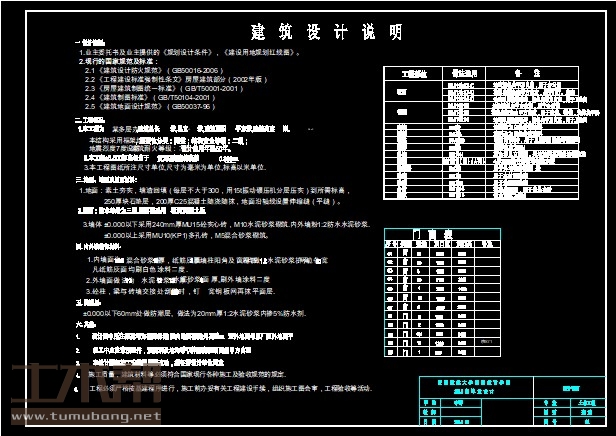

土木工程建筑设计说明书

建筑长55.4m,宽14.6m.一榀框架层高3.6m,柱距3.6m,3跨,跨度6m,2.4m,6m;

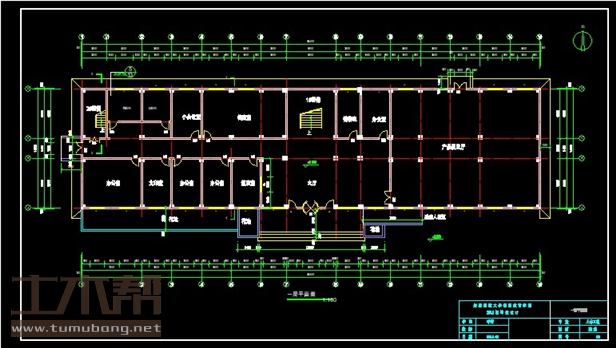

一层:小会议室3.6*6*1间,档案室10.2*6*1间,储物室3*6*1间,办公室3.6*6*3间、7.2*6*1间,文印室3.6*6*1间,值班室3.6*6*1间,产品展览厅18*14.6*1间;

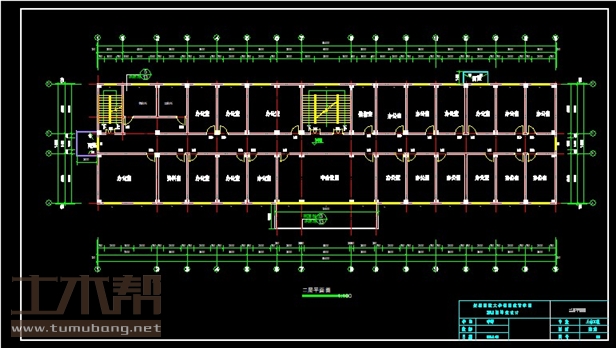

二层:办公室3.6*6*17间、7.2*6*1间、6.6*6*1间,储物室3*6*1间,中会议室12*6*1间;

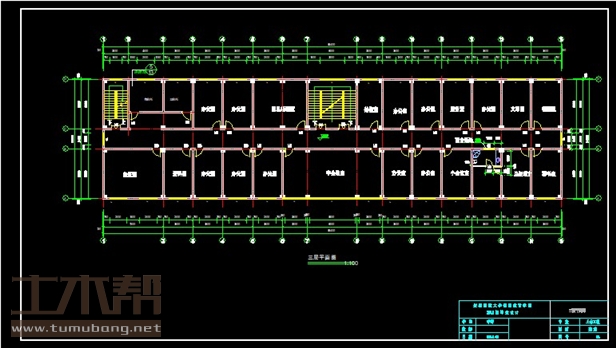

三层:办公室3.6*6*10间,储物室3*6*1间,副总经理室6.6*6*1间,财务室3.6*6*1间,文印室3.6*6*1间,档案室3.6*6*1间,秘书室3.6*6*1间,总经理室3.6*6*1间, 小会议室3.6*6*1间,资料室3.6*6*1间,主任室7.2*6*1间,中会议室12*6*1间;

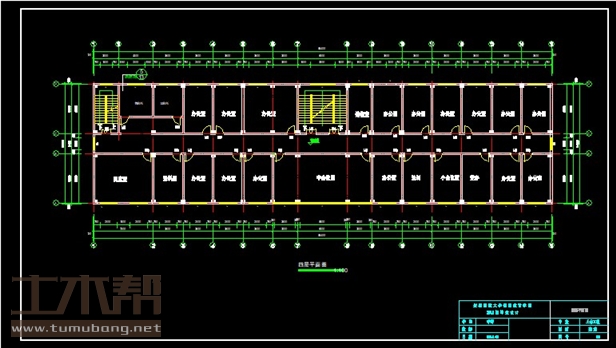

四层:办公室3.6*6*14间、6.6*6*1间,储物室3*6*1间,党办室3.6*6*1间,法制3.6*6*1间,资料室3.6*6*1间,阅览室7.2*6*1间,中会议室12*6*1间;

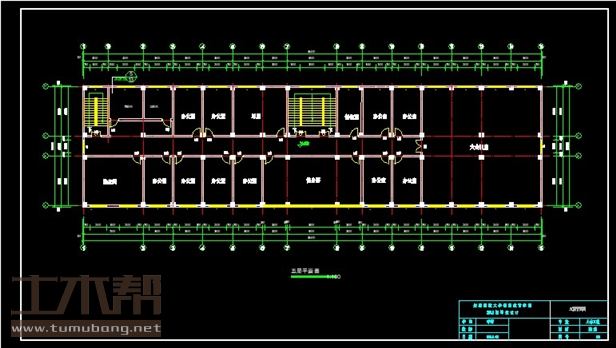

五层:办公室3.6*6*10间,球室6.6*6*1间,储物室3*6*1间,洗衣间7.2*6*1间,健身房12*6*1间,大会议室14.4*14.6*1间;

土木工程结构设计计算书

20325结构设计计算书-目录
1 设计条件 1
1.1建筑设计资料 1
1.2基本数据 1
2 结构方案的选型及布置 2
2.1确定结构体系 2
2.2梁柱截面的确定 3
2.3框架平面的布置 4
2.3.1基本原则 4
2.3.2结构布置的内容 4
2.3.3基本方法 5
2.4横向框架的跨度和柱高 5
3 框架内力计算 6

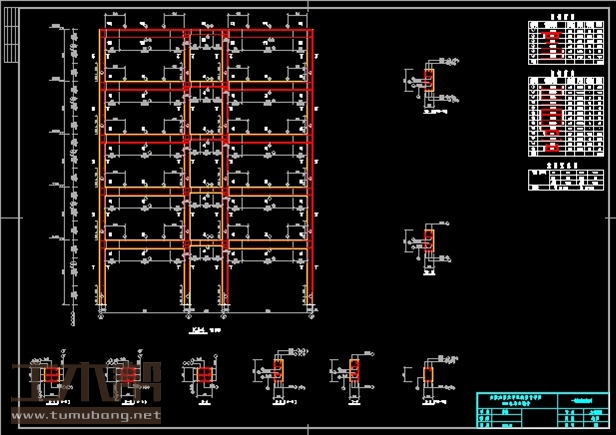

3.1竖向恒载作用下的横向框架(KJ-4)内力计算 6
3.1.1竖向恒载计算 6
3.1.2竖向恒载作用下横向框架(KJ-6)内力计算 9
3.2竖向活载作用下的横向框架(KJ-4)内力计算 18
3.2.1活载计算 18
3.2.2竖向荷载作用下横向框架(KJ-4)内力计算 19
3.3水平风载作用下的横向框架(KJ-4)内力计算 25
3.3.1风作用计算(假定风从左向右吹) 25
3.3.2风荷载下的横向框架内力计算—D值法 25
3.4水平地震作用下的横向框架(KJ-4)内力计算 32
3.4.1地震作用的计算 32
3.4.2地震荷载作用下的横向框架内力计算 37
4 梁、柱的内力组合 43
4.1梁的内力组合 43
4.2柱的内力组合 46
5 梁、柱的截面设计 50
5.1梁的配筋计算 50
5.2框架柱截面设计 53
6 基础设计 56
6.1 基础类型 56
6.2 基础选型 56
6.3 设计资料 57

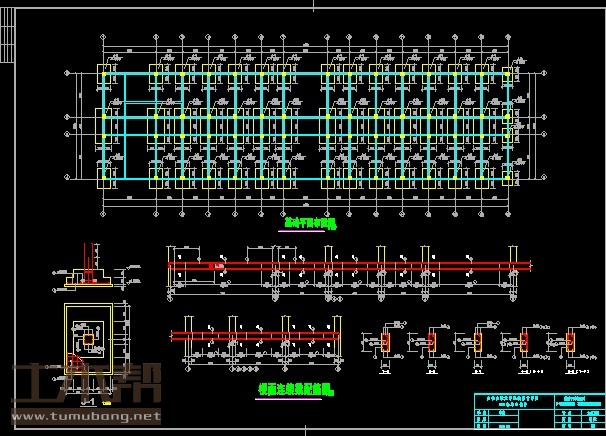

6.4 柱下独立基础 57
致 谢 62
参考文献 63

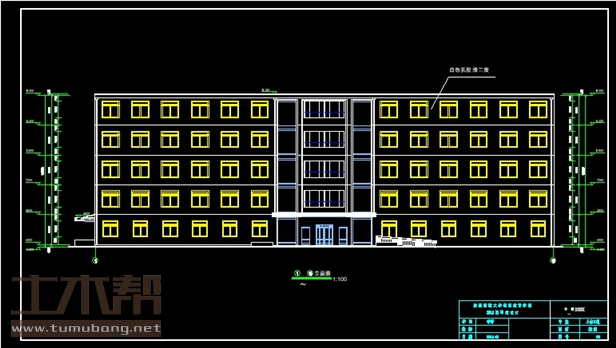

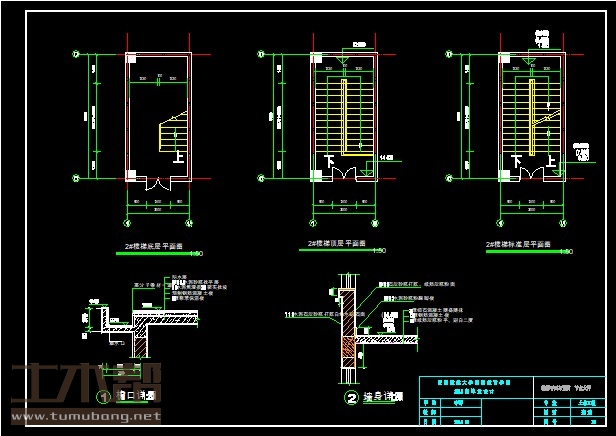

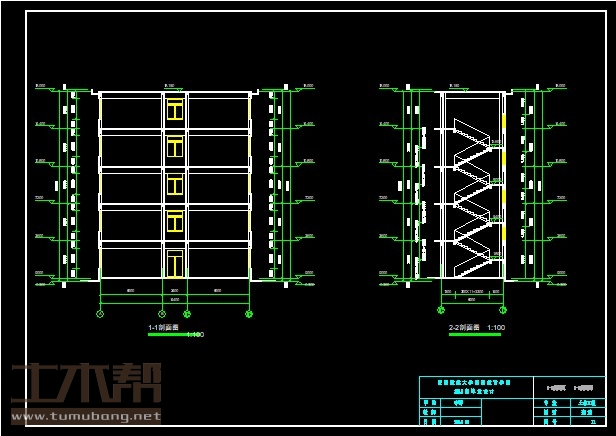

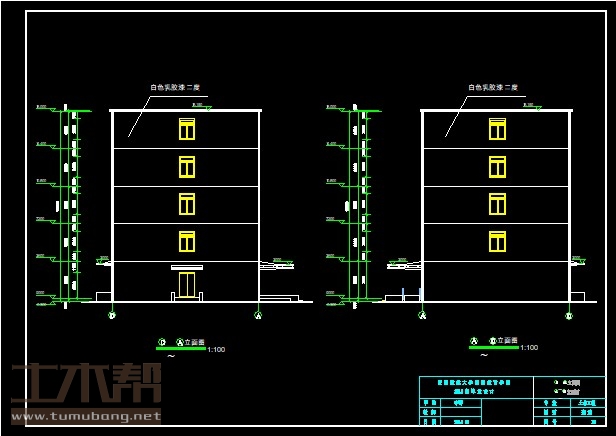

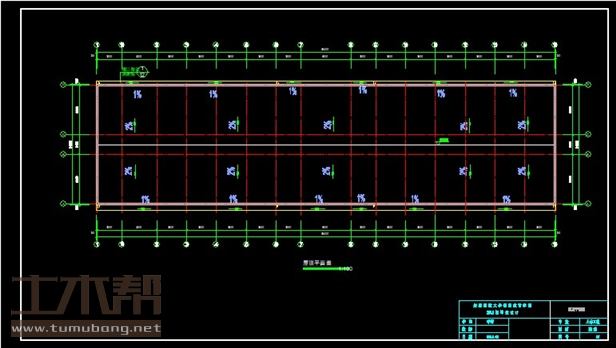

土木工程建筑设计施工图

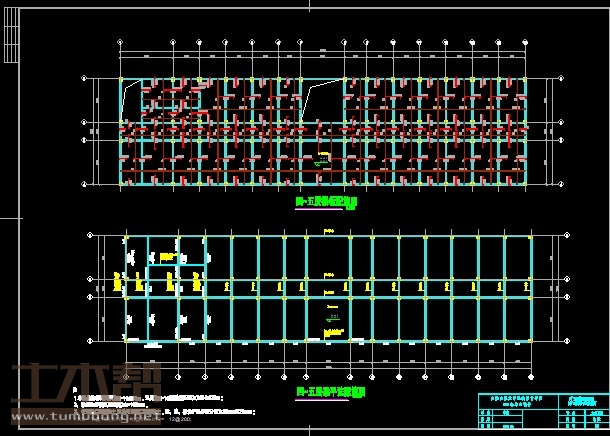

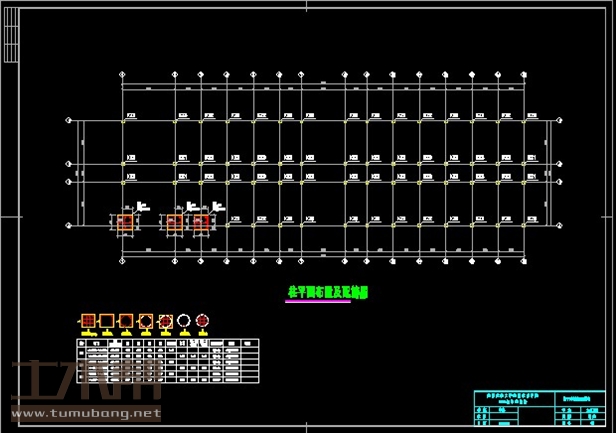

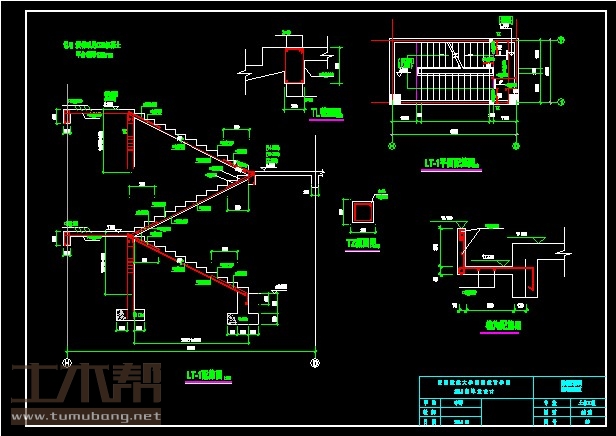

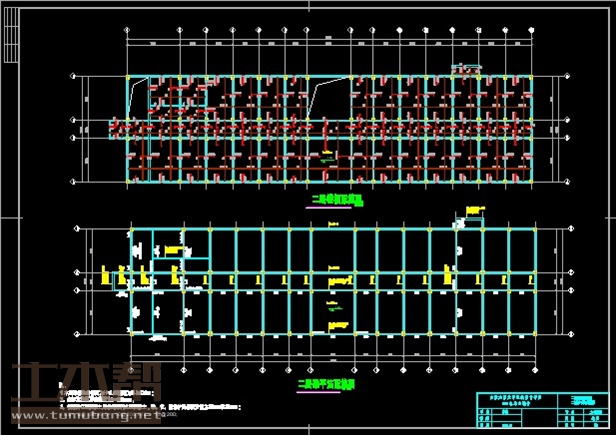

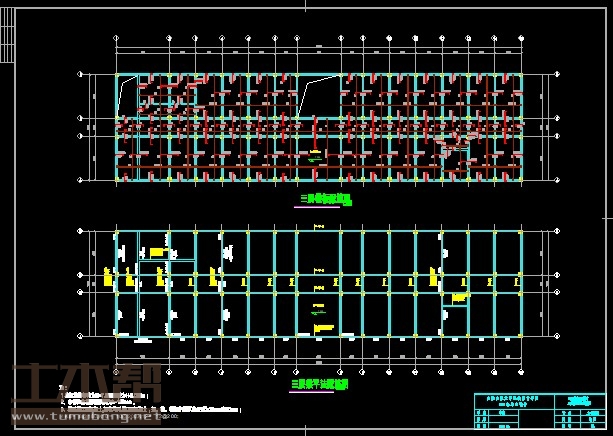

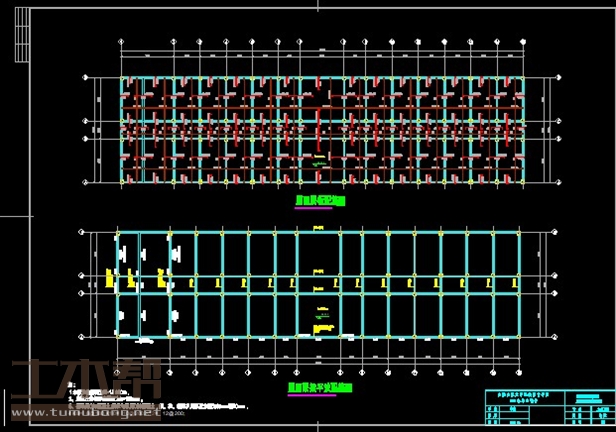

土木工程结构设计施工图

土木工程施工组织设计图
